Dobór kondensatorów ma znaczenie w przypadku trudnych kolumn , nie liniowych itd.

Przykładowo mój zestaw głośnikowy ma ciemną góre , dlateog Panasonic FC najbardziej przypada mi do gustu. Podłączając inny zestaw góra jest za jasna.

[arturp]

Oj chyba nie . Ja mam bardzo ,, łatwe " kolumny i zmiana kondensatorów przynosi wyraźną zmianę brzmienia .

[americano]

elektrolitów to bym nie mieszał, nawet nie przyszło mi to na myśl... ale podwoić black gates może warto. Duży polipropylen w zasilaniu - może poprawiać tylko czy nie zmienia równowagi kosztem basu?

[arturp]

Cechą kondensatorów elektrolitycznych jest kiepskie filtrowanie najwyższych częstotliwości - stąd powszechnie są bocznikowane małymi MKT , MKP itp. Robiłem kilka eksperymentów z bocznikowaniem elektrolitów w zasilaniu małymi MKP rzędu 100nF i przyznam ,że nie słyszę różnicy . Natomiast wstawienie 22uF dało wynik dość wyraźny . Nie zmienił się bas tylko góra . Spadła mgiełka ze średnicy . Poprawiła sie nieco głębia i lokalizacja .

Teraz zrobię wersję GC gdzie przy LM3875 wstawię właśnie MKP 22uF a elektrolity w zasilaczu .

[arturp]

W zasadzie to nie ma informacji jakie są sugerowane przez producenta pojemności przy samych kościach . Na przykład przy stabilizatorach 78xxx/79xxx podają około 100nF na wejściu i wyjściu . Może wystarczy 47nF a resztę w zasilaczu ?

[PiotrSz]

Mam pytanie odnośnie LM4780.



Czy heatsink jest połączony galwanicznie z masą lub innym wyprowadzeniem układu czy nie ?

[Krawiec]

>Czy heatsink jest połączony galwanicznie z masą lub innym wyprowadzeniem układu czy nie ?

Witam

z tego co sprawdzilem przed chwila miernikiem to heatsink jest polaczony z nozkami 2,4,10,11,18 czyli z V-

Pozdrawiam

[Molibden]

>arturp,

>Cechą kondensatorów elektrolitycznych jest kiepskie filtrowanie najwyższych częstotliwości - stąd

>powszechnie są bocznikowane małymi MKT , MKP itp. Robiłem kilka eksperymentów z bocznikowaniem

>elektrolitów w zasilaniu małymi MKP rzędu 100nF i przyznam ,że nie słyszę różnicy.



100nF to raczej symboliczna wartość, równolegle do małych elektrolitów powiedzmy 100-220uF przy samym układzie jest OK (tu można dać styrofleksy).

Trzeba bocznikować proporcjonalnie do pojemności w zasilaczu wartością 0.001 -0.01 C elektrolita lub nawet większą. Stąd efekt będzie wyraźny przy kilku uF (przy MKP większy niż MKT ze wzgl. na lepsze parametry). Im większa pojemność pojedynczego elektrolita tym jego indukcyjność większa.

[Peter Daniel]

Tu jest dokladny opis polaczen:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[arturp]

Jak sądzicie . Czy jeśli łączna pojemność fitrowania wyniesie okołon 220uF ( zaledwie ) to nie będzie problemów ? Przy załażeniu ,że wzmacniacz pobiera prąd z solidnego transformatora około 300W a kondensatory jedynie filtrują . Dla lampowca by to wystarczyło a dla tranzystora ? Akurat mam 10 sztuk MKP 22uF/400V więc mogę sprawdzić ale nie wiem czy nie doprowadzę do jakiegoś uszkodzenia LM-ów lub diód prostowniczych .

[arturp]

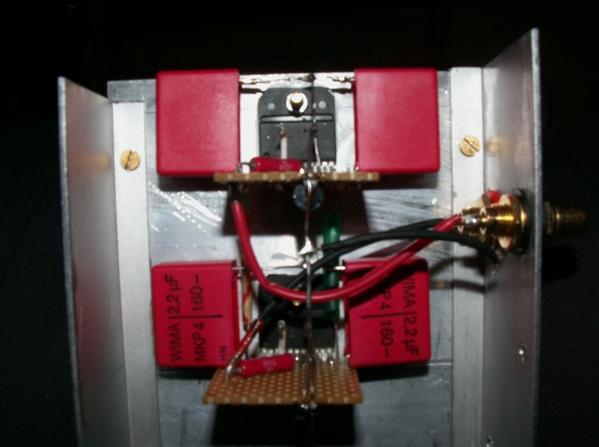

Na pierwszym zdjęciu nowy pomysł - GC LM 3875 na samych polipropylenach - przy kościach 2,2uF Wima MKP. Na drugim GC na LM3886 z Rubyconami ZL przy kościach , Panasonicami FC w zasilaczu i bocznikami z polipropylenów 22uF na gałąź .

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Molibden]

>arturp, 12 Lip 2009, 20:32



>Jak sądzicie . Czy jeśli łączna pojemność fitrowania wyniesie okołon 220uF ( zaledwie ) to nie

>będzie problemów ? Przy załażeniu ,że wzmacniacz pobiera prąd z solidnego transformatora około 300W

>a kondensatory jedynie filtrują . Dla lampowca by to wystarczyło a dla tranzystora?



Dla lampowca masz zasilacz, transformator WN o wysokiej R wewn, przy prądach rzędu 50-100mA na lampę to wystarcza. Resztę załatwia transformator wyjściowy.

Tu prąd na wyjściu sięga w impulsie kilku A, więc skąś ten prąd musi się brać. Pomjam magazynowanie energii w polu e/m transformatora bo nie wiem jak to policzyć, podejrzewam że indukcyjność uzwojenia musiałaby być większa, więc zostańmy przy kondensatorach. Lekko licząc ok. uzyskasz przy kondensatorach po 1000uF 1.2A z każdego, więc pojemność rzędu 5-6mF będzie na miejscu.



Przty samych układach mogłoby być po 100uF MKP + bypassy, za mostkami musi być kilka mF.

[arturp]

Co to jest mF ? Jakiej pojemności i z czego bypassy na tych 100uF przy LM-ach ?

[piotr_37]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

może ktoś się skusi , ale cena troszkę ....

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Molibden]

>arturp, 12 Lip 2009, 22:48

>Co to jest mF?



mF czyli milifarad, inaczej 1000uF.



>Jakiej pojemności i z czego bypassy na tych 100uF przy LM-ach?



Też foliowe, ale mniejsze, koło 470nF MKP; 10-47nF MKP lub styfoflex.

[arturp]

Molibden dzięki .

PS

Kiedy Ty sypiasz ? :-)

[Asmod]

Może powtórzę, bo poprzednio chyba moje pytanie zaginęło w ferworze zamówień:



czy ktoś wie ile doliczają w Partsconnexion z przesyłkę drobnych elementów

(kilka rezystorów i niewielkich kondensatorów) do Polski ? Potrzebuję parę

drobiazgów do GC, a na alledrogo mają rezystory po 25zł/szt :(

[cesna]

Jakiś czas temu właśnie składałem gainclone'a - po przeczytaniu tego wątku. Zakupiłem części na allegro (wiadomo, że drogo), ale miałem je w kilka dni. Pamiętam, że myślałem nad tym, żeby je sprowadzić samemu, ale koszt wysyłki zwyczajną pocztą (gdzie coś może spokojnie zaginąć) wyszedł dość sporo - kilkanaście dolarów, plus obawiałem się o cło... No cóż, miałem pewnie trochę drogo, ale pewniej...

[Asmod]

O cło się nie obawiam - podniesiono limit, poza tym na alledrogo nie ma wszystkiego czego potrzebuję. No i ta cena, za coś co kosztuje 10zł żądać 25 :( To już wolę dołożyć te parę dolarów za wysyłkę. Chciałbym się tylko zorientować jaki to może być w grubszym przybliżeniu koszt?

[americano]

powiedzmy 6000uF, kondensatory jantzen MKP 400V 100uf po 41zł/szt razem 60 sztuk co daje 2460zł

[omek]

Witam serdecznie...

mam kilka pytań odnośnie GC...

czy są jakies przeciwwskazania zeby robić cewki 0,7uh ze srzebrzanki w koszulce termokurczliwej ? (oczywiscie wliczajac odstep miedzy zwojami) -> powinna lepiej sie lutować i ładniej wygladać ?



jaki jest ogólnie 'najlepszy' schemat GC na lm3886 ?



uzywacie snubber PSU ? i jaka jest jego aktualna wersja ?

[omek]

ps polećcie mi prosze coś dostepnego u nas zamiast cardas'a 20awg

ale nie zwykła linke bo to tak jakos.. no wiecie :P za prosto :P

[arturp]

GC na LM3886 ma podobny schemat do tego na LM3875 . Tu jest sporo o schemacie

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

A cewke na wyjściu nalezy zrobić z materiału najwyższej jakości - najlepiej kabla głosnikowego solid core - moim zdaniem DNM Reson jest do cego celu idealny . A jeszcze lepiej nie robić jej wcale .

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[DJGienek]

Witam kupiłem drabinkę rezystorowom i nie mogę sobie poradzić z jej podłączeniem. gdy dam na max w prawo to słychać dźwięk ale słabej jakości natomiast gdy kręcę w lewo to słychać jakieś czaski itp. było podłączone tak jak na fotkach niżej. Byłbym wdzięczny gdy by ktoś zamieścił swoje fotki podłączonego potencjometru.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[arturp]

W pozycji całkowitego ,, wyciszenia " czyli z potencjometrem ustawionym maksymalnie w lewo sygnał wchodzi na rezystor 20K . Do masy idzie wtedy zwora ( 0 omów ) . Wyjście sygnału jest wtedy z miejsca gdzie rezystor 20K łaczy sie ze zworą .

[DJGienek]

kurcze dalej sobie z tym nie mogę poradzić :/ nie wiem jak i gdzie mase wyprowadzić, proszę o jakieś fotki wiele by mi wyjaśniły

[Marcin Uć]

Zobacz tu:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Pozdr.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[krzysieklysy]

Witam serdecznie kupie pc do gainclona stereo Moze ktos ma dobrej jakosci na zbyciu Pozdrawiam Krzysztof

[Krawiec]

Witam

dzis sie dowiedzialem ze wysla plytki na poczatku przyszlego tygodnia, miali opuznienie spowodowane nawaleniem frezarki czy cos w tym rodzaju. Wiem ze dlugo to trwa ( mialo byc max do 3 tyg ) ale naszczescie jestesmy blizej konca niz poczatku :-)



Kolege keisan-a poproszę o podanie swoich danych na PW



Pozdrawiam Jakub
