GAINCLONE

[wspac]

1. Tatran -- 2szt.

2. blackboy -- 2 komplety stereo

3. KrisU --3 szt.

4. wspac - 4szt.

[buczeq]

5. buczeq - jeden komplet stereo

[rafikkk]

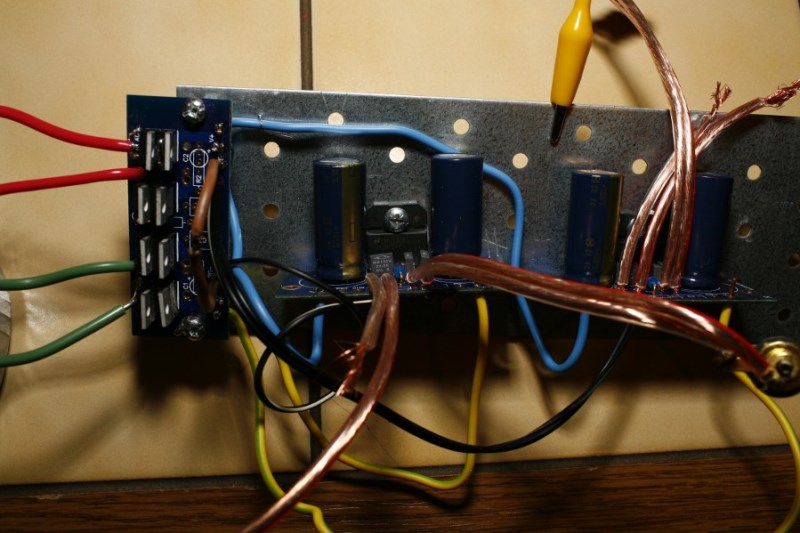

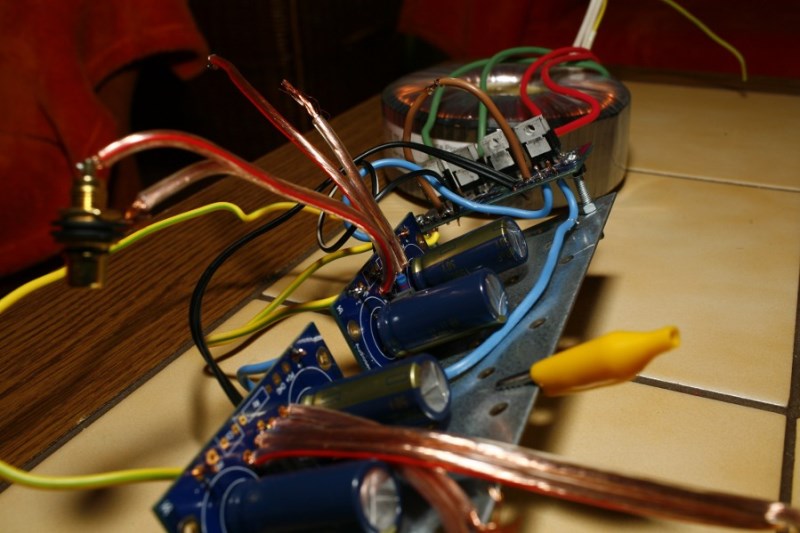

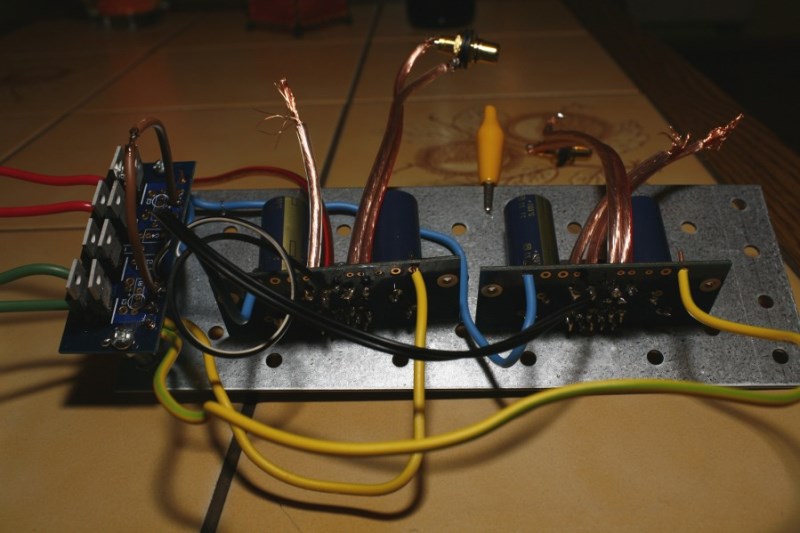

Wklejam zdjęcia mojego dzieła, uprasza się uczestników forum o nie naśmiewanie się z mojego lutowania, wygląda jak wygląda, to moje pierwsze diy ;) Za to z czekam na komentarze co zwaliłem.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[rafikkk]

cd...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ophium]

Luty zakrawają trochę o zimne luty. Proponuje poprawić z dużą ilością kalafonii. Masa jest dziwnie prowadzona. Połącz jedną żyłą od mostków do płytek i połącz masy płytek.

[grzechu2508]

popraw koniecznie te luty bo wyglądają jakbyś lutownicą do rynien to lutował, straszne smarki a nie luty...

[ophium]

Elementy masz na swoim miejscu. Możesz sprawdzić czy czegoś nie upaliłeś. Kit od Petera ma zawsze sprawne kostki mało tego parowane wiec jak coś popsułeś to już do siebie pretensje. "Radiator" rozumiem tylko testowy...

[ophium]

[rafikkk]

Dzięki za pomoc, wykonom ponowne lutowanie według instrukcji filmowej. A w jakiś sposób można sprawdzić, czy tranzystor się nie spalił?

[Fruttis]

Jako początkujący w lutowaniu powinieneś posiadać najprostszy miernik i sam możesz sprawdzić wszystkie połączenia, czy są zgodne ze schematem. Kostki lm są dość "odporne" i tak łatwo ich nie uszkodzisz. Sprawdź na początku czy zasilacz jest dobrze wykonany i czy na kostkach masz symetryczne zasilanie. Sprawdź miernikiem czy na wyjściu głośnikowym nie pojawiło się stałe napięcie, bo to by oznaczało albo uszkodzenie kostki, albo brak symetrycznego zasilania.

[ttoip]

dzień dobry witam wszystkich , jestem nowym na forum

Odnośnie płytek do gainclone





1. Tatran -- 2szt.

2. blackboy -- 2 komplety stereo

3. KrisU --3 szt.

4. wspac - 4szt.

5. buczeq - jeden komplet stereo

6. ttoip - 2 komplety stereo

[miron3333]

POMOCY!



Mój gainclone padł !

Po włączeniu w głośnikach słychać buczenie, przy czym membrana w głośniku w lewej kolumnie zostaje wypchnięta i tak zostaje, zaś membrana w głośniku w prawej kolumnie zostaje wessana do środka i też tak zostaje. Co mogło się popsuć ? Czy to LM 3875 do wymiany ? Jestem laikiem i proszę o pomoc.

[ophium]

wygląda jak niesymetryczne zasilanie i dc na wyjściu. Zrób jak kolega wyżej. Najlepiej sprawdzać od zasilania, od mostków. Zobacz czy się coś nie odłączyło.

[gregin]

miron3333, 5 Lis 2009, 11:22



>POMOCY!

>

>Mój gainclone padł !

>Po włączeniu w głośnikach słychać buczenie, przy czym membrana w głośniku w lewej kolumnie zostaje

>wypchnięta i tak zostaje, zaś membrana w głośniku w prawej kolumnie zostaje wessana do środka i też

>tak zostaje. Co mogło się popsuć ? Czy to LM 3875 do wymiany ? Jestem laikiem i proszę o pomoc.





Miałes rezystor 220 na wejsciu?

[miron3333]

Dodatkowo wyjaśniam, że stało się tak w czasie gdy pod jedne kolumny miałem podłączone dwa wzmacniacze, tj. gainclone i yamahę. Najpierw grała yamaha. Było ok. Potem miał grać gainclone i już było po ptakach.

[ttoip]

proponuje zrobić tak: wylutować scalaczki ( są na 99,9% spalone ) posprawdzać napięcia zasilające, dla świętego spokoju posprawdzałbym rezystory i kondensatory ( czy np nie maja zwarcia) !



Czegoś tutaj nie rozumiem miałeś jedne kolumny podłączone do jednego wzmacniacza ?? , na mój gust jeżeli tak było to dziwne byłoby żeby przynajmniej ( przynajmniej) jeden wzmacniacz nie padł !!

[ttoip]

proponuje zrobić tak: wylutować scalaczki ( są na 99,9% spalone ) posprawdzać napięcia zasilające, dla świętego spokoju posprawdzałbym rezystory i kondensatory ( czy np nie maja zwarcia) !



Czegoś tutaj nie rozumiem miałeś jedne kolumny podłączone do dwóch wzmacniaczy ?? , na mój gust jeżeli tak było to dziwne byłoby żeby przynajmniej ( przynajmniej) jeden wzmacniacz nie padł !!

[miron3333]

Mam stałe napięcie na wyjściach głośnikowych ! Czyli scalaki do wymiany ?

[adamb575]

Sprawdź, czy dochodzą napięcia z zasilacza - dodatnie i ujemne.

[adamb575]

Jak nie będzie obu napięć na płytce, wymiana scalaka nic Ci nie da. Jak sam nie podołasz - poproś kogoś obeznanego w temacie....

[a_men]

Jedno pytanie.

W Gaincard są tylko cztery diody w zasilaczu na + i - , a masa jest puszczona z trafa wprost do wzmacniacza (jak na obrazku). Peter Daniel zas używa 8 diód.

Które rozwiązanie jest lepsze?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Krzych 2]

rafikkk. Do czego przykręciłeś te kostki? Blacha stalowa- oj niedobrze.

[Krzych 2]

rafikkk. Do czego przykręciłeś te kostki? Blacha stalowa- oj niedobrze.

[ophium]

I tak dobrze że nie do płyty wiórowej :) Najpierw niech poprawi te super (g)luty

[mgmkom]

> rafikkk



Przyglądam się Twoim fotkom i przyglądam i coś mi tu nie pasuje. Wydaje mi się, że jest coś pokręcone z przewodami zasilającymi. Z V+ powinno iść do dwóch płytek, tak samo V-. PG+ to jest "power ground" plusa, a PG- "power ground" minusa. Też powinny iść do obu płytek, a ze zdjęć wynika, że coś jest nie tak. Nie mogę się dokłądnie połapać jak to zrobiłeś. Sprawdź dokładnie i porównaj z instrukcją montażu Petera (pdf na audiosector.com).

[prezydent]

1. Tatran -- 2szt.

2. blackboy -- 2 komplety stereo

3. KrisU --3 szt.

4. wspac - 4szt.

5. buczeq - jeden komplet stereo

6. ttoip - 2 komplety stereo

7. Prezydent - 1 komplet stereo

[rafikkk]

mgmkom



V+ oraz V- idą do obu płytek, natomiast PG+ oraz PG- wcale nie podłączyłem do płytek, gdyż według instrukcji (

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) ,ostatnia fotka )Petera nie powinny być podłączone, tylko masa z OUT'a, czy mam ja podłączyć?



Krzych 2

Tak, to stal, dlaczego nie dobrze?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ophium]

>mgmkom

a ja widzę że od V+ i od V- idą przewody tam gdzie powinny. Z wprowadzeniem PG+ i PG- chodzi o to żeby zera z mostków spotykały się dopiero na płytkach. Kolega Rafikkk dał zworę (brązowy) na mostku i puścił osobno masy z mostków do płytek. Najlepiej prowadzić masę gwiaździście dlatego proponowałem aby usunąć tą zworę i pojedynczym przewodem połączyć zera z masą płytek (czyli na płytce mostka od pg+ i od pg- do masy płytek). Ale to teraz nie jest super ważne, tylko jakość wykonania jego konstrukcji

[ophium]

>Rafikkk

stal ma słabe właściwości przewodnictwa cieplnego. Dlatego radiatory robi się z aluminium lub miedzi. Ta płyta rozgrzeje się bardzo szybko i kostki będą się rozłączać. Profil radiatora 170x50x35mm obsłuży dwie takie kostki jeżeli nie żyłujesz przy 8 Ohm kolumnach. Ok. 15 pln taki kosztuje wiec nie ma co oszczędzać na radiatorze.

[sou]

Witam serdecznie!

Jakiś czas temu wykonałem wzmacniacz na układach LM3886 wg. schematu sprzed kilku kilometrów wątku. Rezystory "zwyczajne", zasilanie z jednego transformatora (BANDO L0933) przez podwójny mostek na diodach MUR, każdy scalalak dostał po dwa panasoniki 1000uF FC blokowane poliestrowymi kondensatorkami 100n. Ostatnio dołożyłem jeszcze dwa kondensatory SAMWHA HC 4700uF 63V zaraz za mostkiem, co moim skromnym zdaniem, nieco poprawiło brzmienie (kolumny to CELESTIONy F2).

Wszystko jest ładnie i pięknie, tylko nie mogę za Chiny Ludowe pozbyć się delikatnego pyrczenia które pojawia się przy wyciszonym (!) maksymalnie potencjometrze (starszy mechaniczny ALPS). W sumie nieszczególnie to przeszkadza, gdyż po lekkim podgłośnieniu, pyrczenie znika (dzieje sie tak zarówno z kablem sygnałowym jak i bez niego. Montaż jest w "pająku" (łącznie z prostownikiem :) i wszystkie masy schodzą się centralnie w jeden punkt (zaciśnięte tuleją i zalutowane) więc o co może chodzić? Obudowa jest podłączona do masy układu też w jednym punkcie, próbowałem podłączać nawet do rury wodociągowej, ale to nic nie dawało. Jakies pomysły?

I jeszcze jedno: jakies zabłąkane PCB... Znaczy wzmacniacz (2xLM386) i zasilanie (1 x mostek).
