GAINCLONE

[Jacek318]

Witam,



Mam zamiar w swoim Gainclonie zastosować rezystory firmy Elpod, i teraz pytanie dla bardziej obeznanych w temacie niż ja - jeżeli zastosował bym rezystory renomowanych firm np. Rikken czy Caddock zauważe jakąś różnice w brzmieniu? (w porównaniu do tańszych Elpodów)





Pozdrawiam

[conri]

Czy do wysterowania GC wystarczy sygnał z tunera, Pre gramofonowego, lub innych źródeł o podobnym poziomie U wyj,czy potrzebny jest stopień przedwzmacniacza.Może ktoś ma pomysł na prostą i jakosciową

dokładkę do GC.

[ophium]

>Jacek318

Zależy od reszty toru. Do komputerowej karty zintegrowanej i mp3 jako sygnał i miernych kolumn nie ma sensu pakowac się w Riken i Caddock. Różnica jest moim zdaniem w użyciu rezystora w sprzężeniu zwrotnym. Tam dobrze dac porządny(ale nie koniecznie Caddock). Rikena z powodzeniem można zamienic na bardziej dostępne rezystory. Po wymianie Rikena na Elpoda różnica u mnie jeżeli była to nie na moje ucho. Elpody mogę z czystym sumieniem polecic. Polecam eksperymenty przede wszystkim. Pozdro

[Jacek318]

>ophium

dzięki za konkretną odpowiedź,

Obecnie nie posiadam jeszcze monitorów, ale jak już będą to z pewnością będą dobrej jakości. Jeżeli Byś napisał, że zauważyłeś różnice, było by to z pewnością subiektywne odczucie.



GainClona będę budował w pająku i będzie to mój pierwszy sprzęt grający.

Panowie jakie kable polecacie do połączenia wszystkiego w obudowie?

[ophium]

Dobrego pająka trudniej zrobic niż polutowac na PCB. Jeżeli to twoje początki, to oszczędź sobie nerwów, kup płytki. A z kablami jest jak z resztą elementów. Czyli zależy od reszty toru :) i na początek możesz dac ogólnie dostępne, pospolite kabelki a później eksperymentowac. Ważne żeby przewody nie plątały się metrami po obudowie, nie okrążały siedemnaście razy trafa i żeby nie było trzynastu pętel masy. Max krótkie połązenia szczególnie sygnałowe. Idealny przykład to GC kolegi Bartek1 w zakładce DIY.

[Jacek318]

"Dobrego pająka trudniej zrobic niż polutowac na PCB."



Może i masz rację ale chcę polutować jednak wszystko w pająku.

Tym bardziej że do polutowania jest zaledwie parę elementów.





Jeżeli ktoś jeszcze nie widział tej strony to polecam, strona zawiera bardzo fajne projekty końcówek mocy i nie tylko.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[mozsbi]

czy ktos eksperymentował z kondensatorami tego typu ?



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[loszmi]

Mam śrubowe Sikorele Siemensa. Będę testował w LT1210 i PA100.

W Gacku chyba sobie podaruję.

[muls]

witam.czy ktos ma gotowego gainclona z okolic katowic, z ktorym mogłbym sie zapoznać.A potem pozyczyc na okres ok dwóch dni.

[dolphin123]

mozna gdzies zamowic kpl plytek do ktorejs kostki? 3886 3875 lub 4780 ? Chetnie kupie

[Jacek318]

>dolphin123

w wątku "Różne kostki do wzięcia" ktoś ostatnio oferował płytki pod LM4780 + kostki

[Mzk]

Witam. Miałbym prośbę do forumowiczów z Łodzi. Jestem początkującym i nie potrafię sobie poradzić z lutowaniem...wiem wiem to jest "Do it Yourself", ale lutownica kolbowa 30W + cyna bezołowiowa chyba się nie lubią. Za każdym razem wychodzą kulki,ni cholery nie chce się rozpłynąć na płytce. Próbowałem z kalafonią, tłuszczem lutowniczym i też NIC. Mam parę drobnych rzeczy do poprawienia w moim GC i jakby znalazł się ktoś skłonny mi pomóc to będę bardzo wdzięczny. Proszę o kontakt na PW.

[krzycho123]

Witam,



>Mzk

Dlaczego używasz cyny bezołowiowej , do takie lutu trzeba większej temp niż ma typowa "grzałka".

Kup sobie typową cynę SN60,PB40 i nie będzie problemu . Jako topnika można używać pasty Cynel ale jak będziesz miał dobrą cynę z ołowiem to taka ma w sobie już rdzeń z kalafoni i chwyta od strzału.



Pozdrawiam

[Mzk]

Szczerze mówiąc myślałem że nie dostanie się już nigdzie takiej cyny ze względu na rozporządzenie UE,ale faktycznie jest :) Dzięki, zakupie i spróbuje.

[maxdila]

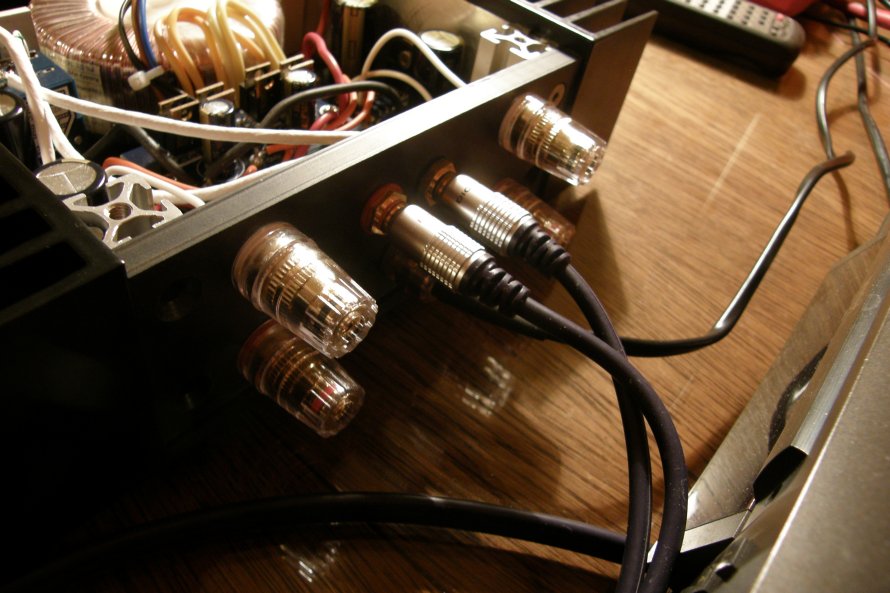

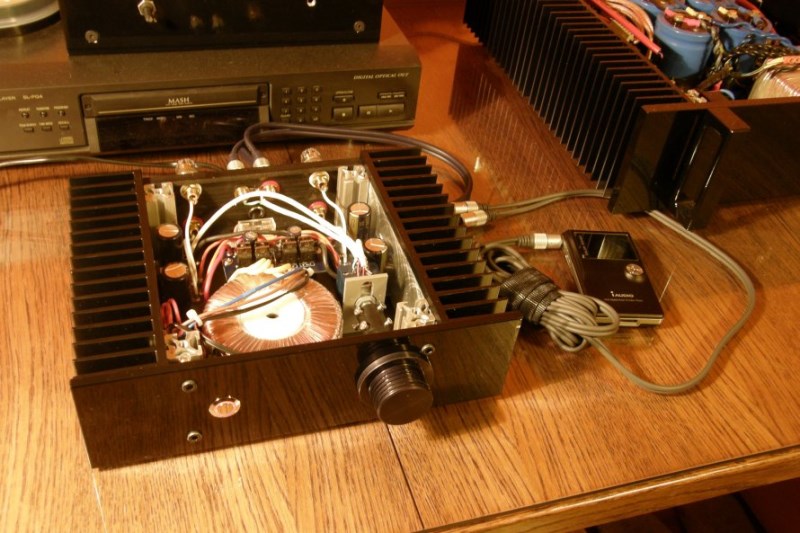

Wersja Kameralna (chyba już 6-ty GC ;])

Na pokładzie:

- 2xLm3875 tej samej serii (dc na wyjściu 5 i 8mV)

- 8x BYW29-200

- 2x220uF/50V P-FC (w płytce zasilacza)

- 2x2200uF/50V

- Elpody 0,5% 25ppm

- Niebieski Alps 2x50k

- Toroid 120W 2x24V

- Sygnał idzie w niecodziennym przewodzie (kabelek z przemysłowego czujnika PT100 żyły i ekran srebrzone w teflonie)

- Na głośniki też srebrzanka 1,4mm2

- gałka homemade + czarna anoda

- włącznik z podświetleniem

Różnicy w trafach moje ucho nie zauważa ;]... może przez niestandardowo dużą pojemność która muszę przyznać daję +5 do basu :D

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[maxdila]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[conri]

Gdzie zdobyć profile narożne?

Koncepcja bardzo fajna, tym bardziej mi się podoba że mam podobne radiatory i tez tak myslałem je wykorzytać jako ścianki boczne. W swój wstawiam dodatkowo forumowy preRIAA. Narazie plany formatek

Rysunki niebawem

[prezydent]

Ja się dziwiłem jak Ty to wszystko zmieściłeś. A tu trafo masz 120VA. Ja zakupiłem 300 i nie mam pojęcia gdzie takiego kloca umieścić.



Czy taki potencjometr do GainClona może być?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Chociaż na jakiś czas?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[maxdila]

może być ale z montatzem bedziesz miał problemy

mam takiego w wzmacniaczu słuchawkowym z tym że wartość 2x10k osadziłęm go do panelu przy pomocy płytki drukowanej w której były wlutowane piny potka i kleju z pistoletu

[-adam-]

witam.mozna zasilic GC trafem 2x30 200VA?

[ophium]

-adam-

Po wyprostowaniu to daje ponad 42V, a to dużo. Poszukaj sobie trafa w okolicach 2x22 - 2x24V. Pozdro

[buczeq]

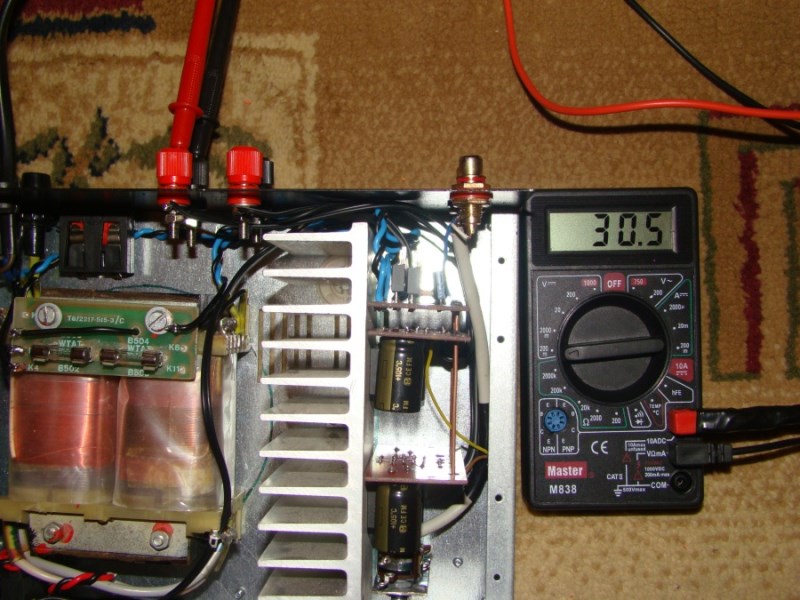

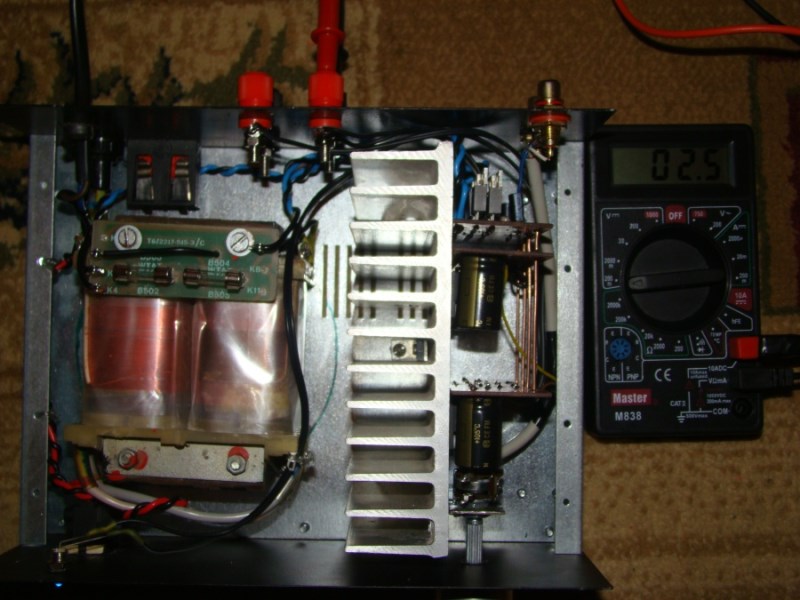

Witam nadal nie mogę poradzić sobie z prądem spoczynkowym myślałem że to wina potencjometru ale odłączyłem go i jest nadal to samo po 10 min głośnego grania radiator jest gorący, w czym tkwi problem? Proszę o pomoc i z góry dziękuje za odp.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[baksik00]

Zdaje sie ze wszystko w porzadku. 30mv to jeszcze nie tak źle.

[pkrecz]

Jakoś dziwnie wpiąłeś te miernik ... :))) Dlaczego dolne gniazdo ( COM ) w mierniku jest wolne ? :))))

[DawidD]

>maxdila

z tego co widzę na zdjęciach przez Ciebie zamieszczonych to jest układ ze wspólnym zasilaniem dla obu kanałów.

Czy masz może system w dual-mono?? Jeżeli tak to czy są jakieś różnice w brzmieniu między dual- mono a systemem z wspólnym zasilaniem??

[macqw]

Czy do zasilenia np.6 płytek z GC starczy jeno porządne trafo np.1000VA

[piotr_37]

>buczeq

jak pkrecz pisał czy ten miernik jest przerobiony iż tak dokonujesz pomiaru ?

[maxdila]

DawidD, 30 Sty 2010, 21:44

>z tego co widzę na zdjęciach przez Ciebie zamieszczonych to jest układ ze wspólnym zasilaniem dla

>obu kanałów.

>Czy masz może system w dual-mono?? Jeżeli tak to czy są jakieś różnice w brzmieniu między dual- mono

>a systemem z wspólnym zasilaniem??



Nigdy nie miałem więc się nie wypowiadam ;]

Jest tylko jeden sposób żeby się przekonać, ja takiego sposobu raczej prędko nie zastosuje bo zabiera kupę miejsca i więcej pieniążków a podejrzewam że różnica pomiędzy obiema wersjami była by dla mojego tępego ucha niewielka o ile nie żadna.

Niech się wypowiedzą ci którzy mieli obie wersje.





>macqw

>Czy do zasilenia np.6 płytek z GC starczy jeno porządne trafo np.1000VA



Będzie aż zanadto :]

Pamiętaj że w momencie jak masz wszystkie kanały z jednego źródła to raczej musisz zrobić po trafo jeden mostek/zasilacz dla wszystkich kanałów bo będziesz miał problemy z masą.

[buczeq]

Macie racje źle jest podpięty miernik ale podłączyłem tak jak powinno być i nadal jest to samo zastanawia mnie skąd taka różnica? Kanał na którym jest 2,5mv strasznie szybko się grzeje. Czy może to wina LM?

[ophium]

Połączenie płytek, tak jak kolega buczeq, jest popularne. Tylko czy nie słychać pętli masy? Tak łączono płytki bodaj veterana które, o ile pamiętam, miały masę połączoną już w mostku. Wtedy płytki łączyły trzy druty, + GND - . Kolego buczeq, jakby ci się chciało to możesz zrobić eksperyment i wyciąć jedno połączenie mas między płytkami wzmacniaczy.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
