GAINCLONE

[Lord]

Do Msfalcom

Jak mogę do Ciebie napisac na maila w "o mnie" nie ma adresu?

Jestem zainteresowany 2 szt plytek pod Lm4780, oraz 2szt pod diody, i ew. 2szt pod kondy do zasilacza (jesli takie powstały). Napisz do mnie.

Pozdrawiam i dziekuje!

[piter z]

--> Peter Daniel



czy byłbyś na tyle miły i wrzucił schemacik takiej zmyślnej ładowarki :)



pozdrawiam

[Peter Daniel]

Byl to kit Vellemana #K8012

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[DeTom]

Swego czasu z kolegą forumowym cykiem rozpatrywaliśmy temat automatyki do ładowania akumulatorów. On sam zasila tak swojego GC i nie chciał się bawić w przepinanie kabelków. Układ miałby za zadanie nadzorować stan akumulatorów i odłączać je z pod obciążenia przy zbyt niskim napięciu zasilania. Można by wbudować zasilacz awaryjny aby nie przerywać słuchania muzyki w tym czasie . Nadzorować proces ładowania, łącznie z podładowywaniem w okresie bezczynności wzmacniacza (można by pokusić się o automatyczne wykrywanie takiego stanu). Sygnalizować ewentualną awarię któregoś z aku. Sygnalizować stan całości ewentualnie czas do wyładowywania aku do wartości krytycznej napięcia przy danym poborze prądu (oczywiście przybliżony). Ewentualnie można by jeszcze coś dołożyć gdyby były jakieś propozycje ponieważ całość oparta byłaby na mikroprocesorze (oczywiście nie miałby on styczności z samym zasilaniem GC więc i możlliwość przenikania ewentualnych zakłóceń byłaby znikoma) wiec byłaby dość elastyczna i w miarę prosta. Widzę że jest zainteresowanie tym tematem więc mógłbym go pociągnąć dalej bo na razie leży. Co na to koledzy ?

[tomant]

>DeTom

ja na to jak na lato. jestem jak najbardziej za, ale może lepiej byłoby założyć osobny wątek?

[msfalcon]

->Marcin Uć - ok, napisz jeszcze iloma sztukami byłbyś zainteresowany

->Lord - w treści posta napisałem mail'a:) a także głupotę, że pola są przewidziane pod kondensatory o średnicy 16cm:) - oczywiście miałem na mysli mm. Maila dodam także do "o mnie".

Zamówienie zostanie zlecone w tym tygodniu. Właściwie im wcześniej tym lepiej:) i może pod koniec lipca płytki będą już gotowe. Tak więc do jutra przyjmuję jeszcze zgłoszenia.

[Lord]

Do Msfalcon - maila do Ciebie mi cofa...

Więc potwierdzam moje zamowienie na 2szt plytek pod lm4780, 2szt pod diody i jesli bedziesz robil to także pod zasilanie-kondensatroy 2szt.

Jaki koszt?

Pozdrawiam!

ps wersja rownolegla jest mozliwa na Twoich drukach?

[ChUmI]

lord

[Lord]

ChUmI - dzieki wielkie!

Czy budowałes juz GC?

Bo podejrzewam ze ja bede potrzebowal pomocy...

Mam nadzieje ze moge liczyc na Twoją pomoc i innch kolegów z forum...

Pozdrawiam!

[DeTom]

Lord widziałem wcześniej że interesował Cię duża moc z tego LM-a. Pamiętaj że wersja równoległa to nie to samo co mostkowa. W wersji równoległej polepsza się wydajność prądowa ale nie zwiększa się moc wzmacniacza. To tak jakbyś nie wiedział ;-)

[Lord]

DeTom jestem wdzieczny za każdą pomoc. Szkołę elektroniczną skonczylem dośc dawno wiec bede pytał nawet o proste sprawy...

Ma to pracowac jako końcówka mocy do marantza, jako 2xmono. Tak więc co radzisz jaką wersję wykonać zeby moje bw602 wkońcu ruszyły? hihi.

Pozdrowionka!

[Peter Daniel]

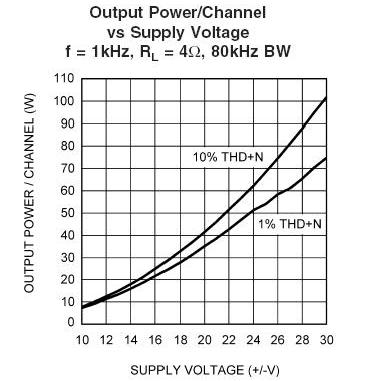

Przy wersji rownoleglej zwieksza sie takze moc wzmacniacza, ale dla mniejszych opornosci obciazenia. Porownujac wykresy w notach aplikacyjnych:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) mozemy zauwazyc ze przy 4 omach obciazenia i pojedynczym chipie uzyskamy 75W (przy 30V zasilania). W takich samych warunkach, rownolegla konfiguracja daje juz 90W , a zwiekszajac napiecia zasilania do 40V otrzymamy 160W mocy. Nie zalecane jest z kolei tak wysokie napiecie przy pojedynczym chipie (i 4 omach opornosci).

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Peter Daniel]

Oto oba wykresy

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Peter Daniel]

I jeszcze moc dla wersji mostkowej

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Peter Daniel]

Prosze zwrocic uwage, ze moc dla wersji mostkowej jest podana przy 8 omach obciazenia.

[DeTom]

Peter to oczywiste że przy zwiększonej wydajności prądowej można uzyskać większą moc ale tylko przy sprzyjających warunkach czyli mniejszej oporności obciążenia. Jeżeli weźmiemy 8R kolumne to co będzie skuteczniejsze mostek czy też zwiększanie napięcia zasilania (a nie można przecież tego robić w nieskończoność). Pomijam już taką kwestię jak (wg. mnie i myślę nie tylko) lepsze brzmienie układu mostkowego.

[DeTom]

A podawanie wykresów dla różnych rezystancji obciążenia nie jest obiektywne i dla "nie wtajemniczonych" robi wodę z mózgu.

[Peter Daniel]

>>W wersji równoległej polepsza się wydajność prądowa ale nie zwiększa się moc wzmacniacza

[Peter Daniel]

>>A podawanie wykresów dla różnych rezystancji obciążenia nie jest obiektywne i dla "nie wtajemniczonych" robi wodę z mózgu.

[DeTom]

Oczywiście moje zdanie które zacytowałeś to pewne uproszczenie z mojej strony i dobrze że zwróciłeś na to uwagę. Co do brzmienia to zawsze zależy ono od wielu czynników ale musisz przyznać że mostek ma wszelkie predyspozycje by grać lepiej.

[Peter Daniel]

Zgadzam sie ze mostek w pewnych warunkach zagra lepiej, i obecnie sam uzywam mostka.



Chce zwrocic tez uwage, ze nawet jesli kolumna ma specyfike 8 ohmow, to w praktyce jest to rzadko dokladnie tyle i czesto aktualna opornosc jest duzo nizsza. Dlatego dobrze miec zwiekszona wydajnosc prodowa, chociaz wersja rownolegla nie gra tak dobrze jak mostek.

[DeTom]

>>Jeżeli weźmiemy 8R kolumne to co będzie skuteczniejsze mostek czy też zwiększanie napięcia zasilania (a nie można przecież tego robić w nieskończoność).

[DeTom]

Spóźniłem się i już wiem jakie jest Twoje zdanie na ten temat. Ok. Myślę podobnie.

[Lord]

Ciekawe, myslę że napiecie zasilania w okolicach 22 v dało by dość niskie znieksztalcenia harmoniczne w mostku i zadawalajacą moc wyjsciową. Jesli prawidlowo odczytalem wykres zamieszczony przez Petera Daniela. Ma to pracowac tak jak pisalem z bw602 a ich faktyczna impedancja to okolo 6om. Tak wogole czy ktos odsluchiwal jaką kolwiek wersje GC z tymi zestawami glosnikowymi?

One faktycznie potrzebują znacznej wydajności pradowej - dobrego zasilacza w wzmacniaczu. Czy możecie panowie coś przyblizyć na temat tej wersji zdaje sie zbalansowanej - max8888.orcon.net.nz/LM4870.htm?

[DeTom]

Lord spróbuj sobie zbudować też Drakule cena będzie podobna i porównaj. Śmiem twierdzić że jest bardziej uniwersalna. Za jakiś czas będę Ci nawet mógł ze dwie końcówki wypożyczyć. Ewentualnie jak mieszkasz gdzieś blisko Gliwic to możemy spotkać się na dniach i posłuchasz sobie.

[Marcin Uć]

->msfalcon Wyslalem mejla i nie wiem czy doszedl. Zamawiam dwie plyteczki pod LM-ki :) Jak bedziesz znal cene to podaj na forum. I pytanie gdzie(i za ile) kupie LM4780 ?? W TME nie maja...

[DeTom]

Lord spojrzałem na linka którego podałeś. Tak to jest właśnie wersja mostkowa dla tego wzmacniacza. Dobrze zrealizowana przez osobny odwracacz fazy. Można to zrobić też prościej poprzez odpowiedni układ połączeń i bez symetryzatora ale to nie najlepsze rozwiązanie. Jako że kostka LM4780 zawiera dwa wzmacniacze wystarczy na jeden kanał jedna + jeden symetryzator. Oczywiście można też mieszać rozwiązania i tak jest na tej stronie. Tam mamy jeśli dobrze spojrzałem dwa układy równoległe i całość zmostkowana. Dzięki temu masz dużą moc oraz dużą wydajność prądową okupioną niestety komplikacją układu.

[Lord]

DeTom serdeczne dzieki, ale mieszkam pod gdanskiem...

Na razie mam jedynie dwa scalaczki lm i chyba na tym bede bazował.

Teraz mam nadzieje na plytki od MsFalcona.

[olekbiker]

> Piotreq23



Witam!



Napisałem do Ciebie e-mail z kilkoma pytaniami dotyczacymi gainclona na adres podany w "o mnie". Niestety nadal nie mam odpowiedzi. Chciałem sie dowiedziec, czy w ogóle doszedł?



Pozdrawiam!

[Lord]

Witam panów!

Czy ktoś z trójmiasta, bądż okolic dysponuje GC i możliwy by był odsłuch?

Byłbym bardzo wdzięczny..., jestem w trakcie zbierania elementów do budowy GC...

Pozdrawiam !
