GAINCLONE

[msfalcon]

-> Lord - nie wiem dlaczego maila Ci cofa, nie mam żadnych filtórw na poczcie, ponadto od innych do mnie dochodzą maile, może źle wpisałeś adres. Płytki będą tak jak pisałem wcześniej, tzn. jeden zestaw składa się z płytki pod GC + płytki pod diody. Płytek pod dodatkowe kondensatory nie przewiduję, ale płytkę pod diody będzie można odłamać i wtedy sobie we własnym zakresie zrobić coś pod kondensatory. Druga sprawa, tak jak już napisał ChUmI - można zrobić na niej także wersję równoległą.

-> Marcin Uć - tak doszedł, odpowiedziałem na niego, mam nadzieję, że odp. też doszła :) Co do kupna LMa to popytaj wśród forumowiczów, pewnie niektórzy będą mieli odsprzedać.

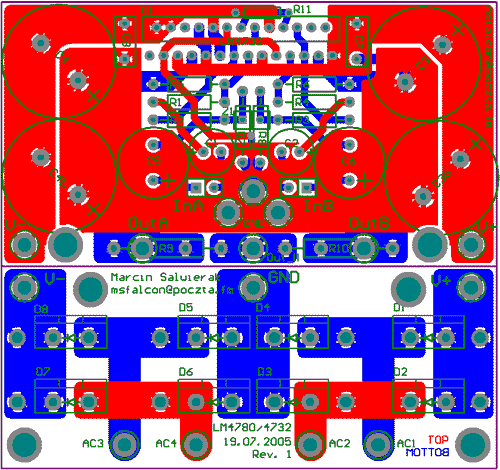

Ok, a teraz przedstawiam Wam ostateczną wersję płytki pod GC, której produkcja rusza jutro z samego rana, by do końca lipca mieć już je zrobione. Płytka trochę się zmieniła, ponieważ w poprzedniej drażniły mnie pewne aspekty. Ale do rzeczy. Przeprojektowałem ją tak aby spełnić poniższe założenia:

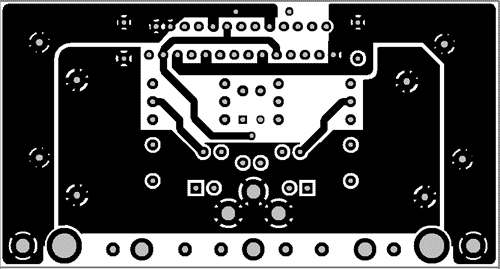

- po pierwsze skrócić maksymalnie ścieżki masy, oraz połaczyć masę w typową gwiazdę - co możecie zobaczyć na warstwie bottom

- po drugie poprowadzić ścieżki wyjściowe (mocy) dalej od elementów małosygnałowych (np. by nie biegły zaraz pod oporami wejściowymi).

Wydaje mi się, że oba założenia udało mi się zgrabnie spełnić osiągając to jednak kosztem nieznacznego wydłużenia ścieżek sygnału wyjściowego (mocy).

Ponadto ścieżka sygnały wyj.(mocy) biegnie teraz pod kondensatorami wejściowymi, jednak ewentualne indukowanie się jakiegoś niechcianego napięcia w nich zostało rozwiązanie przez położenie ścieżki masy pomiędzy kondensatorem a ścieżką mocy, która w pewnych stopniu ekranuje kondensator - a przynajmniej takie jest założenie :)

To wszystko.

Aha, pola pod kondensatory filtrujące są dostosowane rozmiarowo dla Panasonic FC 1500uF/50V oraz podobnych.

Płytka z diodami jest zaprojektowana pod diody w obudowie TO220 (np. MUR860) oraz na życzenie jednego z Was w obudowie TO247 (np. HFA08PB60).

Ostateczna cena zestawu takiego jak na pierwszym zdjęciu (płytka GC + płytka z diodami) to 18zł.

Jutro z samego rana płytkę przekazuję do wykonania, więc do dziś, do 22 przyjmuję jeszcze ewentualne zgłoszenia.

Zestaw płytek będzie gotowy z końcem lipca.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Nelson71]

Lm4780 są w

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) cena: 30zł

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[DeTom]

-> magazynier



Sorry ale dopiero teraz zauważyłem Twoje pytanie. Więc kilka słów na temat pre którego zdjęcie jest na poprzedniej stronie (dla tych którzy nie wiedzą o czym mówie i dlaczego OT :-)). Pierwszy stopień to układ samo-symetryzującego odwracacza fazy. Zapewnia on bardzo dobrą symetrię w całym zakresie częstotliwości oraz minimalizuje wpływ starzenia się lamp na wzmiankowaną symetrię. Sprzężenie z kolejnym stopniem jest bezpośrednie (bez użycia kondensatora). Chciałem zminimalizować ich ilość do niezbędnego minimum. Jako wyjściowy bufor (oczywiście dwa na kanał) zastosowałem wtórnik White'a (układ kaskadowy). Charakteryzuje się on:

-dużym oporem wejściowym (nie obciąża poprzedniego stopnia)

-małą pojemność wejściową równą Cas plus pojemności montażowe (duży wpływ na poprawę przenoszenia wysokich częstotliwości)

-doskonałą liniowością charakterystyki w funkcji częstotliwości zarówno dla dodatnich, jak i dla ujemnych impulsów

-bardzo mały opór wyjściowy, zwykle wynoszący kilka, kilkanaście omów (mniejszy niż wtórnika katodowego stosowanego tak chętnie jako tzw. bufory).



Całość w tej chwili złożona P2P, rezystory dobre, kondensatory poliwęglan (takie miałem pod ręką, ale całkiem fajnie brzmią). Potencjometr na razie na wejściu docelowo 2xPGA na wyjściu.

Zalety to niewątpliwie brzmienie góry (precyzyjna i kryształowa, super brzmienie blachy i różnych "przeszkadzajek" perkusyjnych). Średnica świetna, zresztą ta lampa znana jest z tego (przypominam 6n6p). Dołowi też nic nie brakuje zależy on jednak głównie od tego co mamy za pre. Mam wrażenie że same lampy są dla niego przezroczyste, ale też za wiele jeszcze tego nie słuchałem więc mogę się mylić. Oczywiście dla kogoś kto nie chce układu zbalansowanego można to uprościć. Choć ja polecam to i mostek za tym.

[tomant]

>DeTom

czy mógłbyś zamieścić schemat? chętnie bym na to spojrzał.

[DeTom]

Na razie mam to na kartce papieru (tam zaczynają wszystkie moje projekty). Postaram się jednak wrzucić to do CAD-a i opublikować na forum ale to w przyszłym tygodniu (kilka dni mnie nie będzie), poza tym na tym etapie bedzie to raczej schemat poglądowy (bez wartości elementów). Nie dlatego że nie chcę ale dlatego że jeszcze nad tym pracuje. Myślę że na jesieni bedę miał już ostateczną wersję i nie wykluczone że puszcze ją w świat do posłuchania.

[Angst]

>Lord

>Witam panów!

>Czy ktoś z trójmiasta, bądż okolic dysponuje GC i możliwy by był odsłuch?



Mysle ze moglbym Ci pomoc.

[donegal]

>>>Angst

Może mi też? Zadałem właśnie podobne pytanie w wątku "Szybkie zamówienie u Petera"?

Pozdrawiam

[ChUmI]

msfalcon

[msfalcon]

-> ChUmI - oczywiście, każdy kto zgłosił zainteresowanie płytkami do wczoraj jest uwzględniony. A Ty zgłosiłeś się dużo wcześniej więc tym bardziej:). A poza tym wysyłałem Ci maila dziś około 12:09, mam nadzieję, że doszedł, bo opisałem tam moje spostrzeżenia na temat załącznika:). Jeśli nie doszedł, to daj znać na maila (aby forum nie zaśmiecać), to wyślę jeszcze raz.

[Angst]

>donegal



Mysle ze nie bedzie problemu. Pisz na priva



Pozdrawiam

[Piotreq23]

>olekbiker

"Napisałem do Ciebie e-mail z kilkoma pytaniami dotyczacymi gainclona na adres podany w "o mnie". Niestety nadal nie mam odpowiedzi. Chciałem sie dowiedziec, czy w ogóle doszedł?"



Jestem obecnie na urlopie i żadko kiedy mogę sprawdzać pocztę. Dostaję sporo listów i też na wszystkie nie mogę błyskawicznie odpowiadać.

Odpisałem na twój e-mail, ale i tak sporo odpowiedzi już było poruszanych na tym forum...

[DeTom]

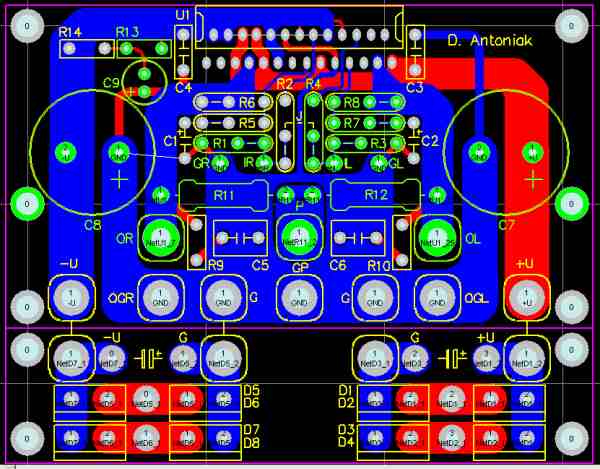

Dostałem dziś wycenę płytek pod LM3875 i końcowa cena (co mam nadzieję zainteresowanych ucieszy :-) ) wynosi 16,50 zł za oba kanały. Płytki jednostronne, z solder maską (czerwoną) obu stron i opisem strony Top. Na pogrubionej miedzi (70um). Wszystkim zainteresowanym wyślę maila ze szczegółami.



Poniżej zamieszczam rysunek jak ostatecznie całość bedzie wyglądać. Dodałem jeden otwór do mocowania i zdublowałem pady pod łączenie GND.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Bardini]

>DeTom

Proszę, pamiętaj o mnie ;). Jestem oczywiście chętny.



Pozdr

Beardini

[Ko??tun]

DeTom daj znać na maila co do szczegółów zakupu płytek.

[veteran]

~msfalcon



Widze, ze mamy podobny sposob projektowania pcb.



Moja wersja druku pod LM4780 z konca czerwca na zdjeciu ponizej, a tutaj dokumentacja:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Na plytce znalazlo sie miejsce na 2 rezystory i kondensator odpowiedzialny za funkcje Mute. Na wyjsciu zobelek - u siebie mialem problem ze wzbudzaniem sie wzmacniacza przy nieco dluzszych przewodach (4m).

Dla tych, ktorzy chca wykorzystac uklad do pracy w torze symetrycznym polecam wartosci elementow jak na schemacie w linku powyzej. W innym wypadku wystarczy ten z noty aplikacyjnej.

Nie ma rowniez kondensatorow wejsciowych (rozne preferencje).

Dwa osobne mostki laczone dopiero na plytce wzmacniacza dopelniaja reszty.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[veteran]

Jeszcze jedno: rezystory w torze sygnalu zamiennie MK132 lub zwykle przewlekane.

[Lord]

Witam!

Veteran sporo osob na Ciebie czekało - mam nadzieję że dochodzisz do siebie po tym co Ciebie spotkało!

Zdrowia Zyczę i Pozdrawiam!

[Irex]

Witam Veteran miło słyszeć, że jesteś cały i zdrów. Napisz które z twoich PCB będziesz w najbliższym czasie odświerzał.

[Irex]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Czy ktoś używał tych obudów ?? Tanie jak barszcz ale ten otworek z przodu trochę nie na miejscu :/.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[MariuszJ]

To obudowy z Indela (

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

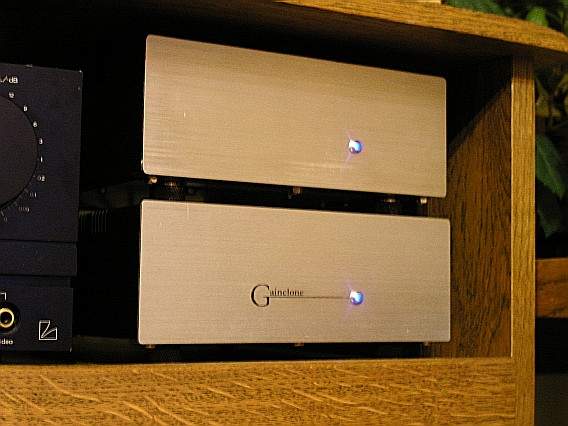

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) ). Niestety - jaka cena taka jakosc. Znajdziesz w tym watku mojego Gainclona w takowej (T72), w watku

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) tube buffer do tegoz. Przyprawilem im aluminiowe brenciki i raczej, jak widac ponizej, te ostatnie eksponuje :-)



Na poczatek -powiedzmy, ze moga byc... chociaz nie zapomne miny Veterana jak palcem nacisnal na blache tegoz ustrojstwa :-))) U mnie calosc trzymaja wewnetrzne radiatory i mocowanie trafa...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Piotreq23]

W elfie można też znaleźć ładne i solidne obudowy, lecz nie są tanie.



>Mariusz

Jak masz zrobiony ten napis (gainclone) na przednim panelu? Zastanawiam się obecnie nad jakimś grawerowaniem i nie wiem co wybrać.

[Lord]

Do MariuszJ-

Fajne ścianki przednie!

Jak je zrobileś, i jaka to grubosc blachy?

Wyglądają podobnie jak w moim Marantzu.

A chcialbym sobie takie zrobić...



Pozdrawiam serdecznie!

[MariuszJ]

Katownik aluminiowy 2mm ze sklepu z metalami.



Przepis na powierzchnie jest w

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) . Gorny szyldzik (od tube buffera) tez mial miec napis ale nie wyszedl - technologia termotransferu niestety tu sie kiepsko sprawdza. Dalem juz spokoj, wazne ze fajnie gra.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[cykad]

ma ktoś do sprzedania płytkę pod LM3886 ?

A moze jeszcze rezystory cadoka czy rikkena ?

[awaria]

Co do napisów ; nie pamietam gdzie ale czytałem o jakiejś kalkomanii/lub inaczej to ktoś nazwał/ co nawet dobry dawała efekt , ale co to było , jakiej firmy i gdzie to dostać???

[Ptyś]

> awaria



tutaj jest o tej kalkomanii:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Pozdrawiam

Ptyś

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Lord]

Do MariuszJ-

Dziękuje i pozdrawiam serdecznie!

Niebawem to wypróbuje.

[Lord]

Witam ponownie!

Panowie sam już nie wiem, bo zdania są podzielone... Dla zestawów głosnikowych o impedancji okolo 6 om (bw602s3 na razie)

jakie 2 transformatory zastosować w GC dual mono na LM4780 wersja mostkowo-równoległa?

jakie napięcie i z jakiej firmy?

I jeszcze jedno, kto z Was robił taką wersję i gdzie znaleść informacje na ten temat, ja znalazłem tylko jedną stronę...

Pozdrawiam i dzieki!

[DeTom]

Panowie jestem już w domu i odpowiem dziś na wszystkie maile dotyczące płytek. Pozdrawiam.

[Bardini]

>DeTom

Wykonałem przelew na LM.
