wpadł mi w łapy gx 75 mk II - i jak zwykle: piekny, ale "walnięty" - ewidentnie ma problem z naciągiem taśmy, tylko źródła nie potrafię namierzyć.

ten filcowy napinasz, ktory trzyma oś podającą wygląda elegancko i działa. - w trybie "play" oś ma wyczuwalny opór - w trybie stop - jest kompletnie luźna.



Jednak w praktyce, podczas kalibracji - na opornych kasetach jest idealnie, a na "luźnych" (czyli tych mechanicznie bardziej dopieszczonych) - zero wskazań BIAS / level - dopiero gdy oś podającą przytrzymam szpatułką do ucha budza sie wskaźniki..



odciągnięcie lewego pinch'a daje poprawę, ale nie do końca - i teraz pytanie od czego zacząć: prawy pinch nie napina? pasek łączący flywheel'e się ślizga? czy ten filc od "back tension" napina ale za słabo?



nigdy nie lubiłem brzmienia gx'ów, ale traktuję to ambicjonalnie - zbyt elegancko to pracuje, żeby mu odpuścić..



jutro spróbuje machnąć filmik.. może fachowcowi powie więcej niż kilometrowy wywód.



_ _ _ _



z innej beczki - pozyczyłem sobie yamahę kx-930 i jest problem - brzmi bardzo dobrze, wszystkie ustawienia toru fabryczne, ale jednak minimalnie wlecze krawędź taśmy po "widłach" przy głowicy PB.

czy da się w niej przesunąć cały blok głowicy "do zewnątrz" - czy wszystko musi zostać tak jak jesta problem leży w prawej rolce, która ciągnie taśmę minimalnie "z ukosa" zamiast wzdłuże toru..



jesli da się go podregulować, to byłby kandydat do zakupu jako że pięknie radzi sobie z prawdziwym CrO2 - nie trawię japońskich taśm typu II, ale serwisówka jest beznadziejnie lakoniczna w temacie ustawień "mecha blocku" - narysowali tylko pokrętło od azymutu..i odsyłają do mirror cassette - tą już zrobiłem - widzę problem, ale nie wiem jak go ugryźć żeby nie popsuć..

[Kasjel]

Z dalszych moich obserwacji Revoxa B710 wynika że:

1.) Problemy które opisywałem wyżej występują gdy deck przez dłuższy czas jest całkowicie odłączony od sieci. I gdy po włączeniu do sieci od razu włączę magnetofon hebelkiem "Power".

2.) Jeśli pozostawię magnetofon włączony do sieci to po włączeniu "Power" wszystko zdaje się pracować normalnie.

3.) Jeśli deck jest przez dłuższy czas odłączony od sieci to po podłączeniu do zasilania wystarczy że odczekam kilka minut i włączę "Power". Wówczas wszystko jest OK.

Co to może oznaczać ? Czy całkowite rozładowanie się któryś kondensatorów może być przyczyną takich problemów ?

Kiedyś dawno ktoś polecił mi pokręcić trochę trymerem którym reguluje się rezonator kwarcowy od procesora gł.

Starałem się wrócić do położenia pierwotnego tego trymera ale może trzeba coś podregulować ?

[Gość G.Mark]

Jeśli obecnie zainstalowany HEF4013 był włożony wcześniej zgodnie z podstawką, to raczej jest uszkodzony przez niewłaściwą polaryzację napięcia zasilania. Wystarczy CD4013. Ten układ to zwykły przerzutnik flip-flop.

Co do problemów z włączaniem magnetofonu...

Wszystkie kondensatory elektrolityczne na płytce zasilacza do wymiany.

Jeśli jeszcze tego nie zrobiłeś.



GM

[Kasjel]

Coś mi się wydaje że następnym sensownym etapem naprawy Revoxa B710 będzie wymiana kondensatorów w sekcji zasilania. O czym z resztą wielu z Was już wspominało.



Ok. Pisałem tego posta w tym samym czasie co Ty. Rozumiem. Wstawię nowy CD4013 i zabiorę się za wymianę kondensatorów w zasilaczu.

[Gość G.Mark]

... i zabiorę się za wymianę kondensatorów w zasilaczu.

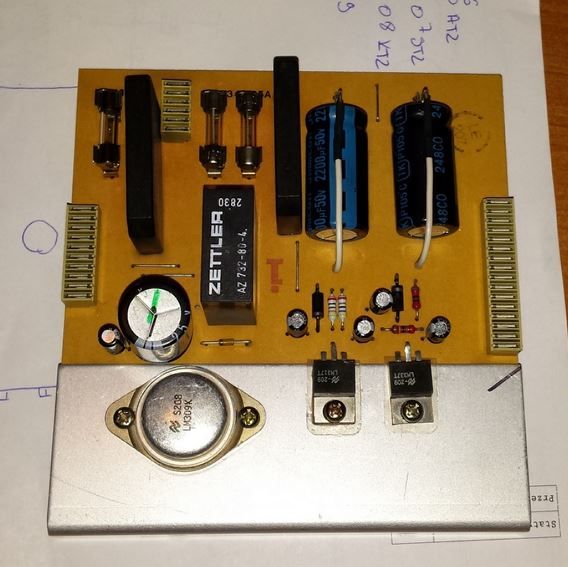

Dwa kondensatory w prawym, górnym rogu zdjęcia, są przyklejone do płytki po przylutowaniu wyprowadzeń do punktów lutowniczych.

Zwróć uwagę na ich biegunowość. Minus lewego na dole, plus prawego na dole.



GM

[Kasjel]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Dwa kondensatory w prawym, górnym rogu zdjęcia, są przyklejone do płytki po przylutowaniu wyprowadzeń do punktów lutowniczych.

Zwróć uwagę na ich biegunowość. Minus lewego na dole, plus prawego na dole.



GM

Tak wiem. Na biegunowość kondensatorów zawsze zwracam uwagę to oczywiste. Myślisz że jeśli chodzi o te dwa wskazane przez Ciebie kondensatory, to nie muszę koniecznie szukać wersji aksjalnych ? Są trudne do zdobycia. Zrobię tak jak na wklejonym zdjęciu. Chyba nie ma sensu szukać takich kondensatorów osiowych.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Gość G.Mark]

... Myślisz że jeśli chodzi o te dwa wskazane przez Ciebie kondensatory, to nie muszę koniecznie szukać wersji aksjalnych ? Są trudne do zdobycia. Zrobię tak jak na wklejonym zdjęciu. Chyba nie ma sensu szukać takich kondensatorów osiowych.



Nie musisz szukać kondensatorów z wyprowadzeniami osiowymi. Będą one na pewno droższe od "zwykłych", a ich funkcjonalność taka sama jak tych ostatnich.

Ważna jest pojemność i dopuszczalne napięcie pracy. Kup kondensatory na napięcie 50 lub 63V. Oryginalne są, jeśli pamiętam, na napięcie 25V i pracują w układzie na granicy napięcia dopuszczalnego.



GM

[Kasjel]

Trochę zaszalałem i kupiłem same firmowe kondensatory do zasilacza w Revox,ie u jednego sprzedawcy.

Nichicon 2200uF 50V - 2szt.

Panasonic 2200uF 16V - 1szt.

Elna 10uF 25V - 5szt.

[Kasjel]

Trochę pomęczyłem się z Siemensem RC 777.

Dioda D25 zmierzona poza układem - OK

Przełącznik Pull/Hold sprawny. Jest zwarty w pozycji spoczynkowej i rozwarty po włączeniu odtwarzania czyli po podniesieniu mostka z głowicami. Po wypięciu wszystkich wtyków z płytki zasilania nic nie dymi. Z włożonymi wtykami też nic nie dymi. Zaczyna gdy włączy się przewijanie w dowolną stronę. Na wypiętym wtyku CS 13 zmierzyłem napięcie pomiędzy pinem 2 i 3 i wynosi ono 6,4V lub - 6,4V w zależności od kierunku włączonego przewijania. Gdy wtyk CS13 jest wypięty to również nic nie dymi po włączeniu przewijania. Przy włączonym odtwarzaniu oczywiście jest brak napięcia pomiędzy tymi pinami CS 13.

[v12]

rolki wyglądają na miękkie/lepkie - back tension wyraźnie trzyma podajnik (supply reel) a jednak - badziewne kasety chodzą idealnie, a te lepsze kompletnie nie do użycia - na przykładzie coś po środku - TDK D90 z 1991 wersja UK.





pojęcia nie mam co mu jest - wywale 70 eur na komplet pasków i rolki i czuję, że po wymianie będzie dokładnie to samo ;/



Można w nim odpiąć lewą rolkę i "po kłopocie", ALE przecież nie o to w tym sporcie chodzi ;)

[Kasjel]

rolki wyglądają na miękkie/lepkie - back tension wyraźnie trzyma podajnik (supply reel) a jednak - badziewne kasety chodzą idealnie, a te lepsze kompletnie nie do użycia - na przykładzie coś po środku - TDK D90 z 1991 wersja UK.





pojęcia nie mam co mu jest - wywale 70 eur na komplet pasków i rolki i czuję, że po wymianie będzie dokładnie to samo ;/



Można w nim odpiąć lewą rolkę i "po kłopocie", ALE przecież nie o to w tym sporcie chodzi ;)

Ja kiedyś sprawdzałem jaki opór stawia lewa szpulka po włączeniu odtwarzania w Akai GX 95. Pamiętam że był on znaczny. Większy niż w wielu innych moich deckach. Nie pamiętam jak tam wygląda ten hamulec lewej szpulki, ale mówisz o filcu więc spróbuj zwiększyć naciąg taśmy zakładając krótszą sprężynkę w hamulcu lewej szpulki bądź skróć starą sprężynkę. Wykonaj szlif rolek dociskowych bez ich wymontowywania. To typowe zjawisko. W byle jakich kasetach szpulki kręcą się z większym oporem a taśma jest grubsza i mniej podatna na "pływanie" w torze przesuwu. W takiej sytuacji gdy opór lewej szpulki podczas odtwarzania jest zbyt mały to paradoksalnie niedoskonałość kasety w której lewa szpulka kręci się z oporem jest pożądana. Natomiast wysokiej klasy taśmy typu TDK SA-X są bardzo delikatne i obnażają wszystkie niedoskonałości mechanizmów dual - capstan.

[v12]

no to sporo zmienia - bo w tej 75tce opór osi podającej jest "wyczuwalny", ale nie "znaczny" - musiałbym pożyczyć torque meter od kogoś w wa-wie, albo zapolować na ebayu..



lepiej to najpierw zmierzyć zanim go zacznę rozbierać (czytaj: psuć).



prawa rolka wygląda lepiej niż w decka, z którymi nie mam żadnych problemó z naciągiem:











coś czuję, że ciężko będzie się powstrzymać przed rozbiórką mecha bloku i podejrzeniem hamulca lewej osi..



dokopać się do sprężyny, która to naciąga to jedno..ale co z nią zrobić..to drugie..



[Kasjel]

G Mark - stwierdziłem jednoznacznie że mam problem z systemem sterowania silnikami "Rell motor" w Revox,ie B710.

Chodzi tylko i wyłącznie o to, że często silnik mający kręcić się w przeciw fazie nie uruchamia się stąd brak naciągu taśmy podczas odtwarzania albo zbyt szybkie przewijanie w dowolnym kierunku. Pewnie "rządzi" tym jakiś układ scalony ?

Możesz coś podpowiedzieć ? Czy może zająć się tym dopiero po wymianie kondensatorów w sekcji zasilania i wymianie IC HEF 4013 ???

[Gość G.Mark]

... Pewnie "rządzi" tym jakiś układ scalony ?



Mikroprocesor, układy IC8, IC9 i IC11. Do tego parę tranzystorów i innych elementów.



Możesz coś podpowiedzieć ? Czy może zająć się tym dopiero po wymianie kondensatorów w sekcji zasilania i wymianie IC HEF 4013 ???



Zasilacz, HEF4013 lub odpowiednik i dopiero wtedy sterowanie silników.



GM

[Kasjel]

OK. Zaczekam więc na przesyłki z podzespołami które już kupiłem i po ich wymianie zobaczymy jak wszystko będzie działać.

[Kasjel]

Niezły numer ! To nie stary oryginalny HEF4013 był uszkodzony tylko ten nowy ! Już nie pamiętam jak to było ale prawdopodobnie zorientowałem się wtedy, przy wymianie układów scalonych że HEF4013 jest odwrotnie włożony w podstawkę dlatego nowy włożyłem zgodnie z podstawką DIP14. Potem były wielokrotne próby uruchomienia magnetofonu dlatego ten układ tego nie wytrzymał. Stary HEF4013 też był teraz włożony zgodnie z podstawką ale tylko na chwilkę, najwyżej na sekundę. Teraz wstawiłem stary układ zgodnie z instrukcją serwisową, włączam magnetofon i wszystko działa super ! Cały ten cyrk przez odwrotnie wlutowaną podstawkę pod HEF4013. Zajrzałem do serwisówki na ten realny rysunek płytki PCB i widać przecież właściwe położenie HEF4013. Nie potrzebnie szukałem zdjęć w necie.

Teraz mam pewność że wszystko będzie dobrze gdy wymienię kondensatory w zasilaczu i może jednak profilaktycznie wstawię nowy CD4013.

[sk-victor]

Cały ten cyrk przez odwrotnie wlutowaną podstawkę pod HEF4013. Zajrzałem do serwisówki na ten realny rysunek płytki PCB i widać przecież właściwe położenie HEF4013. Nie potrzebnie szukałem zdjęć w necie.

Teraz mam pewność że wszystko będzie dobrze gdy wymienię kondensatory w zasilaczu i może jednak profilaktycznie wstawię nowy CD4013.



To wypadało by dla potomnych przelutować podstawkę prawidłowo.

[Ocasek]

Witam Koledzy.



może teraz ktoś z Was mnie poratuje.

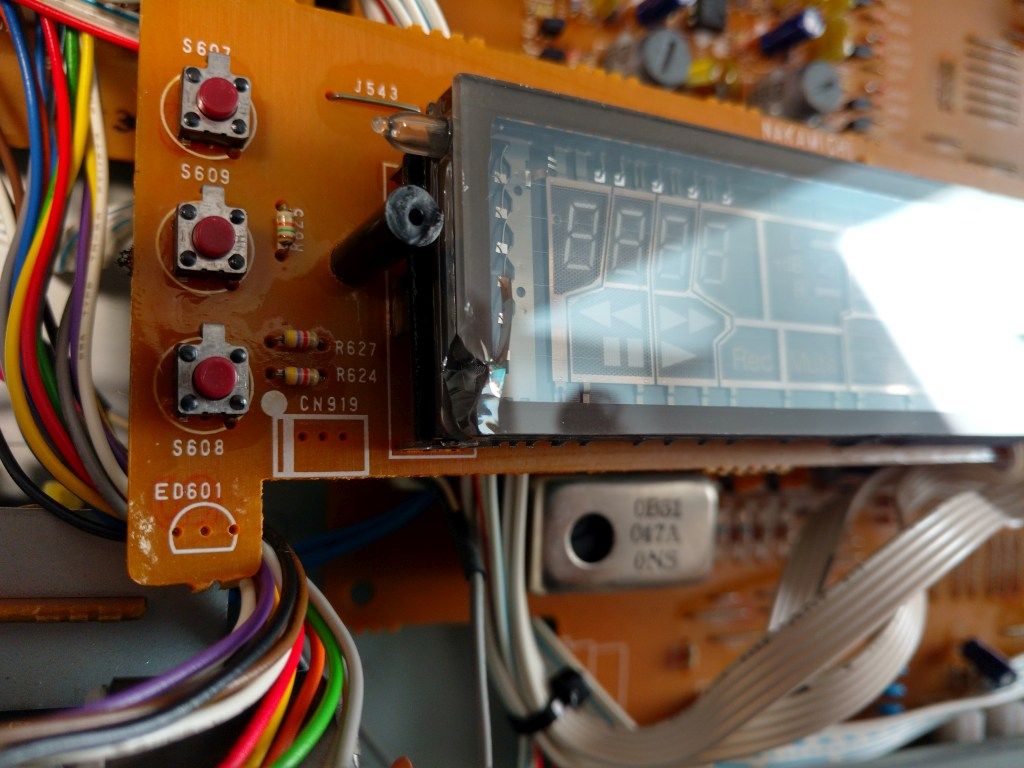

Potrzebuję kupić wyświetlacz do Nakamichi Cassette Deck 1,5.

Zapewne jest identyczny jak w Cassette Deck 2, czy 1.



Po otwarciu paczki nastapiła niemiła niespodzianka :(



Dziękuję...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Bilbo]

A teraz ja znowu zapytam o ŚRUTY !!! Tak potrzebuje 3 śrucików - takich jak w mechanizmie Sony pod wózkiem z głowicami. Mam takiego TC-K590 (bardzo zacne urządzenie zresztą) i zawsze był z nim problem typu: skos co chwile ma inny. Rozebrałem mechanizm w mak i wyszło że nie ma 3 śrutów po których jeździ wózek / mostek z głowicami. Śruty jak podejrzewam będę pewnie o średnicy 1-2mm. Jakby ktoś miał mechanizm sony w proszku to ja bardzo proszę.



Kolego, śruty i inne kulki kupisz w sklepie z łożyskami , jak nie luzem to na pewno można rozebrać łożyska , no i średnica ich w tym miejscu jest istotna bo 1 czy 2 mm to spora róznica jest .

Pomierz oryginalne dokładnie .



Te soniaki to masakra że nie powiem madafaka , najprostsze 3 głowicowe miały problemy z predkościami po pewnym czasie.



Jeśli chodzi o Akai 75 i 95 to uzywałem ich w latach ich produkcji .... to też moge powiedzieć najlepsza tandeta jeśli chodzi o prowadzenie taśmy , każdy egzemplarz po jakimś czasie chrzanił się , czyli nagrywamy taśme i w trakcie nagrywania jest wszystko super, potem odtwarzamy i kaseta bulgoce - jest inny skos , to było chore , od tego momentu unikam tych modeli, dźwięk super , czysty dynamiczny ( ponoć to zasługa prądu podkładu o sporo wyższej częstotliwości niż w popularnych deckach ) . Już wolałem Soniaki z serii 77. ES tam mi nie robuiło takich cyrków .



Zapytam tak , czy czasami zwalnianie obrotów to zasługa silnika ? do czyszczenia , czy system rolka napinająca/ prowadząca ?



a to moja piękna głowica z 228 , założenie było że jest ok a reszta kiepska , a okazało się odwrotnie



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[sk-victor]

Kolego, śruty i inne kulki kupisz w sklepie z łożyskami , jak nie luzem to na pewno można rozebrać łożyska , no i średnica ich w tym miejscu jest istotna bo 1 czy 2 mm to spora róznica jest .

Pomierz oryginalne dokładnie .



Te soniaki to masakra że nie powiem madafaka , najprostsze 3 głowicowe miały problemy z predkościami po pewnym czasie.



Hehe jakbym miał co mierzyć to bym już dawno zmierzył ;) Ale kupiłem specjalnie innego trupa z tym mechanizmem i pomierzyłem 2mm - już je kupiłem. Co do prędkości to nigdy z tym problemu nie miałem. Tam siedzią zwykłe silniki - jak są sprawne to prędkości są ok. Te silniki nie są nawet podciaganiem mostka z głowicami obciążone bo to robi drugi silnik więc nie widzę powodu problemów z prędkościami.

[Bilbo]

zobaczysz jak ci sie kaseta wydłuży ..w czasie , hehehe , a może to ja miałem felerny model ?

[Kasjel]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Dwa kondensatory w prawym, górnym rogu zdjęcia, są przyklejone do płytki po przylutowaniu wyprowadzeń do punktów lutowniczych.

Zwróć uwagę na ich biegunowość. Minus lewego na dole, plus prawego na dole.



GM

Jestem już po wymianie tych kondensatorów. Wszystko przebiegło pomyślnie. Magnetofon działa idealnie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Gość G.Mark]

Jestem już po wymianie tych kondensatorów. Wszystko przebiegło pomyślnie. Magnetofon działa idealnie.



Nie ma problemów z uruchamianiem, o których pisałeś?



GM

[Kasjel]

Największe problemy z tym deckiem po wymianie procesora były związane nie właściwym montażem układu HEF4013. Dobrze że ten nowy HEF4013 szlag trafił jeszcze na starym procesorze. Przynajmniej jego nie właściwy montaż nie był już w stanie niczemu zaszkodzić. Tak jak pisałem wcześniej podstawka pod HEF4013 została wlutowana fabrycznie w sposób nie właściwy. Obrócona o 180 stopni. Dopiero po Twojej informacji gdzie ma znajdować się nóżka 7 i 14 IC HEF 4013 zajrzałem do serwisówki i już nie miałem żadnych wątpliwości. Magnetofon zadziałał prawidłowo po wstawieniu starego oryginalnego HEF4013 w sposób zgodny z schematem. On okazał się być sprawny. Był wstawiony zgodnie z podstawką i włączone zostało zasilanie tylko na moment. Od razu w jednej chwili zobaczyłem że wyświetlacz/licznik taśmy głupieje i wyłączyłem zasilanie.

Deck działał już prawidłowo po właściwym zamontowaniu HEF4013. Ta wymiana kondensatorów to tylko tak....

Wiadomo że wszyscy narzekają na starzejące się kondensatory a w szczególności te w sekcji zasilania. Ich nie właściwe działanie może doprowadzić do poważnych problemów. Jutro pewnie dojdzie przesyłka z CD4013. Jak myślisz ? Wstawić nowy CD4013 mimo iż stary, oryginalny HEF4013 działa prawidłowo ? Chodzi mi o to że w prawdzie na pół sekundy, ale jednak był nie właściwie wstawiony w podstawkę i zasilanie zostało włączone na tą chwilę ?

[Gość G.Mark]

...

Deck działał już prawidłowo po właściwym zamontowaniu HEF4013. Ta wymiana kondensatorów to tylko tak....

Wiadomo że wszyscy narzekają na starzejące się kondensatory a w szczególności te w sekcji zasilania. Ich nie właściwe działanie może doprowadzić do poważnych problemów. Jutro pewnie dojdzie przesyłka z CD4013. Jak myślisz ? Wstawić nowy CD4013 mimo iż stary, oryginalny HEF4013 działa prawidłowo ? Chodzi mi o to że w prawdzie na pół sekundy, ale jednak był nie właściwie wstawiony w podstawkę i zasilanie zostało włączone na tą chwilę ?



Wymiana kondensatorów w zasilaczu i tak by pewnie Cię czekała w przyszłości.

Jeśli obecnie zainstalowany 4013 działa poprawnie, to możesz go zostawić. Pracował bardzo krótko pod napięciem o niewłaściwej polaryzacji i nic złego mu się stało i zapewne nic się już nie stanie.

Ale skoro będziesz miał niedługo nowy układ, to go zamontuj. Pewność właściwego działania magnetofonu wzrośnie.



GM

[Bilbo]

no to może jakieś fotki ?



do mnie doszła Aiwa 810, miała porysowane szybki, pasta polerska i już jest błysk, jednak 2 wałki to 2 wałki



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



brakuje mi 2 nasadek na potencjometry , ale pewnie oryginalnych nikt nie ma

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Kasjel]

Wymiana kondensatorów w zasilaczu i tak by pewnie Cię czekała w przyszłości.

Jeśli obecnie zainstalowany 4013 działa poprawnie, to możesz go zostawić. Pracował bardzo krótko pod napięciem o niewłaściwej polaryzacji i nic złego mu się stało i zapewne nic się już nie stanie.

Ale skoro będziesz miał niedługo nowy układ, to go zamontuj. Pewność właściwego działania magnetofonu wzrośnie.



GM

Szczerze mówiąc bardzo się cieszę że udało mi się zakupić komplet firmowych kondensatorów w tym "Nichicon Gold Edition" do zasilacza w Revoxie B710. To nie był wysoki koszt w porównaniu z np. kosztem dwóch paczek papierosów :-) Teraz mam pewność że zrobiłem to co miałem zrobić. W ogóle to jakiś cud ! Przecież ja tego Revoxa chciałem już na części sprzedać !

[Gość G.Mark]

Informacja dla użytkowników odpornych na łagodną perswazję.

Każdy kolejny post, napisany w sposób lekceważący zasady języka polskiego na poziomie podstawowym, skończy się banem w tym wątku.

Dlaczego? Bo mogę to zrobić.



GM

[monia-leszek]

Kasjel ja walczyłem ze swoim Revoxem około roku, ale tak na spokojnie. Radość z pełnego działania jest niesamowita - cieszę się, że udało ci się go uruchomić. Zawsze mamy kilku zapalonych twardzieli od Revoxa - pozdrawiam i niech gra do końca świata !!!

[Bilbo]

Wymieniłem dzisiaj paski w Aiwie.

Ten większy wydawał się bardziej naciągnięty , miał na oko z 80 mm , dałem 75 mm nówke .

Nie będzie to za bardzo obciążało łożyskowania , czy szukać np 77-78 mm ?



Ten mniejszy od drugiego wałka dałem 58 mm , tutaj różnica między naciągniętym a nowym jest minimalna , może ok. 2-3 mm , powinno być ok ?



Co zauważyłem po montażu - po załadowania kasety szybciej robi startowy naciąg.



I ciekawe pytanie techniczne , czy paski nowe ( teraz to raczej zamienniki są i takie twardsze ) powinny trochę popracować i dopiero ustawić prędkość , czy już praktycznie od razu ?
