Karta USB PCM2704 - Zbiorowe Zamówienie

[pietreksz]

juz zamowilem dla siebie pcm i dostalem schemat bufora lampowego od Marka (dzieki) i w najbliższym czasie spróbuję wdrozyc ten pomysł w życie... zobaczymy z jakim skutkiem

[tkirmuc]

Panowie (i Panie?). Chciałbym zamówić taki kit do złożenia. Gdzie można to to zamówić.

[pietreksz]

wrzucam schemat podesłany przez Marka.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Muzg]

Tylko, że nie jest to bufor, a przedwzmacniacz o wzmocnieniu większym od jedności, a konkretnie kilkanaście razy. Dla sygnału z PCM'a powyżej 2Vpp da to kilkadziesiąt woltów sygnału. Rezystor wyjściowy powinien mieć sporo większą wartość, bo jest bliski impedancji wyjściowej. Rezystory w katodach powinny mieć w omach, a nie kiloomach. Z kondensatora wejściowego można zrezygnować, ale trzeba pamiętać o skorygowaniu punktu pracy poprzez dobranie innego rezystora katodowego. Generalnie pasuje dać na wejściu dzielnik i podzielić sygnał tak z 10x.

[mabor55]

Rezystary w katodach źle opisałem, powinno być w omach. Na wyjściu można dać dzielnik rezystorowy, aby zmniejszyć napięcie wyjściowe jeżeli będzie ono za duże. Ja u siebie nie dawałem bo bez niego jest OK.

[loszmi]

W końcu powierciłem panel i zmontowałem kartę. Fajnie gra!

Dziś ją pomęczę poważniej i jakieś foto strzelę ;-)

[jaciomp]

Ale już z buforem?



Mam nadzieję że doczekamy się kita karty z zasilaniem i buforem :-) Ale niech kilka osób porzadnie potestuje.

Pozdrawiam.

[loszmi]

Ja mam klasycznie.



A z zasilaniem i buforkiem też mnie interesuje. Mam płytki do lampizacji, chyba można je wykorzystać, ale z tym potrzebuję już pomocy ;-)

[alvaro]

ja takze jestem bardzo zainteresowany tym projektem, niezmiernie ubolewam nad tym ze nie wziałem udziału w poprzednim zamowieniu ale mam nadzieje ze teraz mnie to nie minie :)

[Muzg]

Dlaczego dzielnik na wyjściu, a nie wejściu? Może lepiej zrobić z tego normalne SRPP, to przynajmniej zyskamy na rezystancji wyjściowej?

[duberhio]

Czy ktoś chciałby sprzedać może kompletny kit, albo PCB z wlutowaną PCMką? Byłbym chętny.

[krzychom]

oddam w dobre ręce za 50zł+przesyłka sprawnego, polutowanego PCM'ka 2704 :-). Info na priv.

[krzychom]

karta sprzedana 'drmod'

[m4c]

Będąc młodym ojcem sporo tematów mnie ostatnio omija:) Zgłaszam chęć zakupu kompletu jak wyżej. Proszę o ew. kontakt na maila: [email protected]

[blackboy]

Krawiec jak tam prace nad karta z zasilaniem zewnetrznym..?? Zainteresowany bym był..:)

[simonto]

Witam, Mójdac też działa dziękuję kolegom za zorganizowanie płytek, części i obudów. Proste ale zadziwiająco dobre ! Teraz z innej beczki - czy ktoś z kolegó wie, jak skonfigrować windows, aby dzwięk wychodzi jednoczesnie na oryginalną kartę dzwiękową (wbudowaną) oraz daca ? Teraz w Windows 7 pootrafię przełączyć się pomiędzy tymi urządzeniami, ale nie mogę zmusić do działania obu na raz.



Pozdrawiam Simonto

[dolphin123]

Do wziecia moja PCM2704 w obudowie 70zł

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[blackboy]

Witam czy znajdą się chętne osoby na ponowne zamówienie zbiorowe PCB i PCM'ów ..?

[grzechu2508]

Ja bym był chętny

[dj_zibi]

ja tez.

[Ericson-TN]

również..

[blackboy]

To teraz musimy się Panowie ładnie uśmiechnąć do kolegi Maxdilla lub Krawca.. Bo sam nie zorganizuje zamówienia..

Może rozpoczne listę:

1. blackboy - 1/2szt PCB

[mefju]

Może wstrzymajmy się z listą do momentu potwierdzenia przez kogoś kompetentnego. Ja byłbym chętny na woreczek części o ile ktoś będzie gotowy podjąć się zamówienia.

[maxdila]

Witam.

Ja jestem w stanie załatwić układy PCM2704 i jakieś kondziorki wg. ustaleń.

PCB trzeba zapytać kolegę krawca bo tą działką on się zajmuje.

Wiem że pracował nad troszkę bardziej rozbudowaną wersją PCb chyba z zasilaczem i układem cyfrowego wyjścia.

[Krolan]

Również chętnie się dopiszę do zamówienia jak będzie.

[blackboy]

Ok to PCM wstepnie sa załatwione.. Teraz tylko sprawa płytek.. Nie ukrywam że byłbym zainteresowany tymi z zasilaniem z USB ale to wszystko zależy także od Was i od szanownego kolegi Krawca. No właśnie kolego Maxdila masz może z nim jakiś kontakt..?

[maxdila]

taki sam jak wy - piszcie do niego na pw to pewnie odpowie

[piotr_37]

Jeżeli ktoś ma parcie to posiadam jedną szt. PCB z poprzedniego zamówienia miała być dla znajomego ale ostatecznie zrobiłem na '02 .

[Krawiec]

Witam

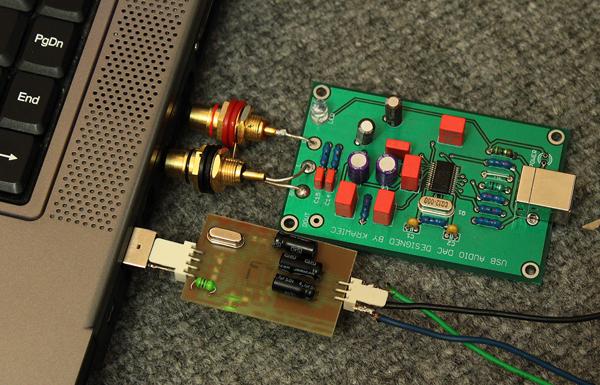

mozna zrobic czemu nie ;-) PCM-ka hmmm ostatnio nad nia nic nie robilem ale znalazlem ostatni projekt ktory robilem dla znajomego to zasilanie z USB i dorobilem wyjscie digital z trafkiem Muraty z Farnella, obecnie oczekuja na dostawe ale mam pare sztuk i sa niezle a cena do przyjecia ;-)

Musze tylko dodac dodatkowe pady dla wiekszych kondow i trzeba znalesc jakis dlawik o dobrych parametrach.



Wiec jak chcecie, reaktywowac poprzedni projekt czy sklaniacie sie bardziej to tego ??

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[piotr_37]

Możesz podać linka do traf MURATY ?
