Selektor źródeł i selektor głośników

WiAPer · 3 Stycznia 2010

Dzięki wszystkim forumowiczom za uwagi.

Z podanych wpisów jawi mi się więc następujący schemat:

1. obudowa metalowa z maksimum estetyki,

2. selektor źródeł - 2 lub 3 wzmacniacze, obrotowy przełącznik selekcyjny, 3 pozycyjny, 4 sekcyjny,

bo w każdej sekcji zwarte będą 4 linie keżdego ze źródeł;

3. z selektora wychodzą 4 linie sygnałowe podawane na drugi selektor;

4. drugi selektor, również 3 pozycyjny, 4 sekcyjny, rozdziela 4 sygnały na 3 pary terminali

głośnikowych.

5. Nie pop.....yć połączeń, zastosować najkrótsze możliwe połączenia,

kabel miedziany posrebrzany dobrej jakości, wszystkie styki złocone... i wioooo.

Nie jestem mistrzem świata elektroniki, więc jeśli się mylę, to błędy biorę na klatę.

Jakby co, to proszę o korektę.

Pzdr

Ryszard1 · 3 Stycznia 2010

Zwlaszcza pt.5 jest b.wazny, aby czegos nie popsuc przy okazji, najlepiej jakby jakis znajomy elektronik/elektryk to jeszcze sprawdzil i porownal ze schematem, bo od tego chyba powinno sie zaczac. Obciazalnosc stykow dla sygnalow wejsciowych jest nieistotna, dla sygnalow glosnikowymi lepiej jak bedzie wieksza. A kabelki w srodku moga byc dowolne, byle byly w izolacji i sie dobrze lutowaly. Jezeli w wspolnej obudowie bylyby sygnaly wejsciowe i glosnikowe pomyslalbym o ich oddzieleniu, aby sie cos nie sprzegnelo, i lepiej jakby byly do nich osobne przelaczniki,

**palton** · 7 Stycznia 2010

Chciałem podziękować Arturowi ( arturkali5 ), ze sprezentowanie mi przełącznika do testów. Gdy musiałem oddać przełącznik Lutkowi, Artur zaproponował mi DARMOWE zrobienie przełącznika. Dzisiaj przyszła przesyłka (opłacona).

Robert

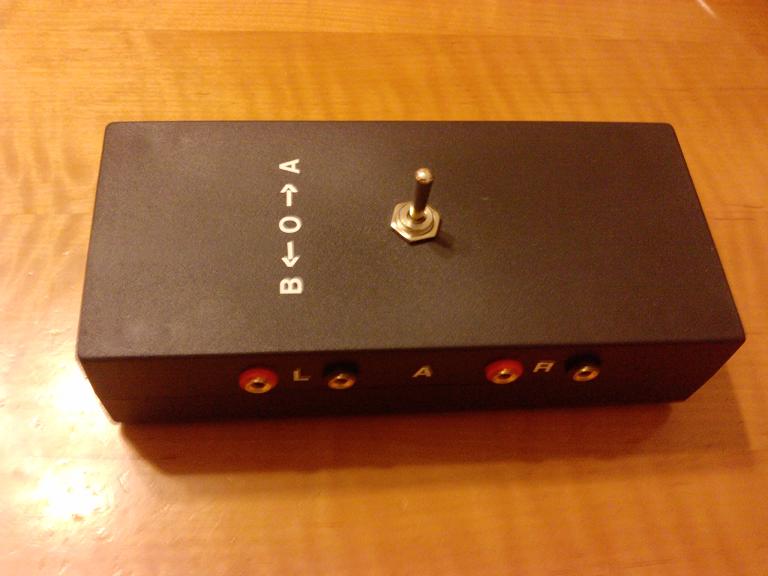

Ps. Oto zdjęcia przełącznika :

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Lutek · 8 Stycznia 2010

>palton

Chyba - na Twoim miejscu - zmienilbym oznaczenia na gorze przelacznika - z A na B i B na A. Wowczas bylyby zgodne z tymi na bokach obudowy. No i oczywiscie przelutowal wewnatrz kabelki.

Mysle, ze tak byloby wygodniej i mniejsza mozliwosc drobnych pomylek. Ustawiasz np. przed soba z lewej strony wzmak A, z prawej wzmak B i kabelki od wzmaka A (lewego) podpinasz do gniazd na lewym boku przelacznika (obudowy)i analogicznie kabelki wzmaka B (prawego). Ramie przelacznika bedzie wskazywalo grajace urzadzenie i jednoczesnie strone gniazd, do ktorych jest podpiete.

WiAPer · 8 Stycznia 2010

=> palton

Ale w sytuacji trzech wejść i trzech wyjść nie jest już tak prosto.

Możnaby - idąc za ciosem - zmajstrować coś "w podobie", ale wtedy zginę w gąszczu pstryczków, a w przpadku zwarcia wyjść dwóch wzmacniaczy... dużo dymu.

**palton** · 9 Stycznia 2010

Lutku, zobaczymy w praktyce. Puki co, to przełącznik dostałem w prezencie od Artura, za co jeszcze raz dziękuję.

Robert

czeremosz · 9 Stycznia 2010

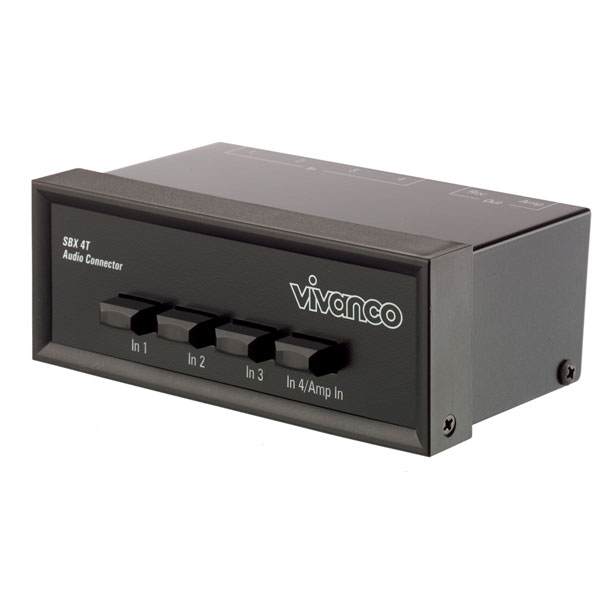

Gdyby ktoś nie chciał sie bawić to Vivanco produkuje takie przełączniki.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

WiAPer · 9 Stycznia 2010

=> czeremosz

Vivanco należy raczej do producentów budżetowych (czytaj: badziewnych) produktów pod strzechy.

Omijam to logo z daleka.

aropi · 17 Stycznia 2010

i co , znalazł ktos taki przełącznik na 3 wzmacniacze i 3 pary głośników??? Też byłbym chętny....

aropi · 17 Stycznia 2010

właśnie przed chwila trafiłem na stronie mrelektronik taki przełącznik na 4 wzmacniacze i 2 pary kolumn - wygląda sensownie .

wojtekr · 27 Stycznia 2010

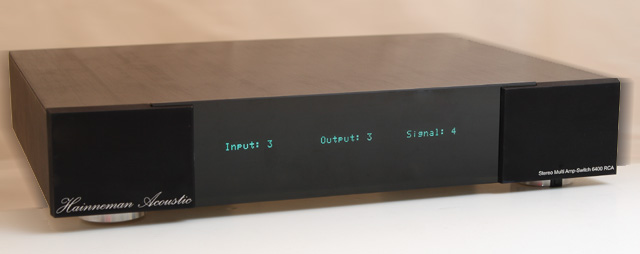

3 input, 3 output, 4 rca, rc5, VFD

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

wojtekr · 27 Stycznia 2010

sorry miało być w DIY

Violet · 28 Lutego 2010

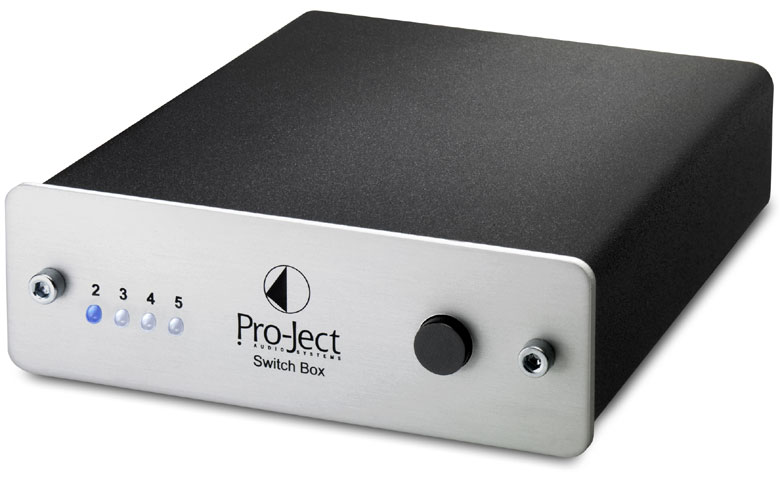

I ja szukam sensownego rozdzielacza/selektora wejść, po to aby móc do wzmacniacza podłączyć więcej źródeł (głównie tunerów). Znalazłem coś takiego z oferty firmy Pro-Ject, ale niestety z 5 wejść tylko jedno to para RCA - reszta to małe jacki.

Czy zna ktoś coś porównywalnego jakościowo i niezbyt wygórowanego cenowo?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
