Łożyskowanie gramofonu....

[Vinyl_pl]

Temat rzeka ale sprobujmy...

Pytanie : Jaki material najlepiej nadaje sie na lozyskowanie (os w tulei) z czego os z czego tuleja.

(3 zdj dla fade;))

[obrazekLUKASZ-87455_1.jpg] [obrazekLUKASZ-87455_2.jpg] [obrazekLUKASZ-87455_3.jpg]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Vinyl_pl]

jjp>>>

- łożysko odwrócone z wykorzystaniem łożysk porowatych ośka podparta na kulce

masz moze gdzies przekroj takiego lozyskowania?

[Alexander]

Witam,

do wykonania odwróconego łożyska nadaje się stal hartowana

- na obydwa elementy - szlifowana i polerowana z dokładnością

do mikrometrów (twardość 62HRC). Wykonanie elementów z pasowaniem

h6-7/H6-7 przy średnicy do 25mm umożliwi samosmarowanie się

takiego łożyska dzięki zjawiskom kapilarnym - wystarczy wykonać

niewielką wanienkę olejową u dołu łożyska. Przy takim pasowaniu

najlepiej zastosować olej o wiskotyczności 46.

Inną możliwością jest zastosowanie stali szlifowanej na trzpień

łożyska i pierścieni z brązu spiekowego na tuleje łożyskowe.

Jest to tańsze, stosunkowo proste do wykonania i nie wymaga

intensywnego smarowania. To drugie rozwiązanie stosuje się częściej

w nieodwróconych łożyskach.

Nowym materiałem nadającym się bardzo dobrze do konstrukcji łożyska

jest stop brązu z teflonem. Daje się obrabiać podobnie jak metal

a właściwości ślizgowe są znacznie lepsze od brązu. Nie wymaga

smarowania i nie "puchnie" jak sam teflon po nagrzaniu.

Kolejną istotną częścią jest kulka w łożysku. Tu również wybór jest spory.

Szafir syntetyczny , tlenek glinu, stal nierdzewna, ceramika...

[unitra]

jeśli już się pochwaliłeś to powiedz tylko czy to ma polecieć w kosmos.

[kozlo.4]

-->Unitra

Cos ci nie pasuje?

To moze ty pomozesz Vinylowi.

[Alexander]

Niestety latać tym się nie da, przeciętny rower

jest robiony ze znacznie bardziej zaawansowanych i różnorodnych materiałów

i jakoś w kosmos też nikt rowerami się nie wybiera...

[jjp]

Tak mam cały projekt ale na rysunku technicznym.

ośka fi 12 mm

Więcej szczegułów podam w poniedziałek rysunki mam w pracy.

[mirmur]

pytanko



może ktoś jeszcze wie jak wyglądają łożyska w napędach CD,nie miałem okazji rozkręcać.

mam dojście do frezarek ,tokarek sterowanych CNC,elektrodrążarki oraz znajomości w hartowni.

Może kiedyś zmajstrowałbym sobie coś takiego ( top loader )-pracowałem 5 lat przy matrycach do wtryskarek jako narzędziowiec.



>Vinyl

Można dostać gotowe takie rzeczy jak trzpienie ,tulejki brązowe z grafitem kulki itp.,szlifowane i hartowane,ew,azotowane za rozsądne pieniądze.

Sprzedawane są jako tzw. normalia do form wtryskowych,tłoczników.

Po niedzieli zadzwonię do poprzedniej firmy , bo adresu nie pamiętam i wrzucę tu namiar.

[Vinyl_pl]

nie powiedzialem po co mi to wiedziec bede chcial wymienic lozysko (tuleja trzpien) w swojej aurze ot i co

[Alexander]

Chyba dobrym rozwiązaniem byłoby wykonać trzpień o jak najmniejszej średnicy

ze stali hartowanej (oszlifowany i wypolerowany) i umieścić go w dwóch tulejach z brązu

z teflonem. Dolna powierzchnia też brąz z teflonem i kólka ceramiczna. Nie wiem jak jest

zamocoway na trzpieniu talerzyk, czy da się go zdjąć i wykorzystać ponownie?

[mirmur]

Myślałem że chcesz zrobić coś od podstaw.

[Vinyl_pl]

to jest lozysko AU/RA

[obrazekLUKASZ-88209_1.jpg]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[fadeover]

Vinyl_pl

Dzięki bardzo :-)

[Nowy2]

>Vinyl_pl

Twoje zdjęcia wykonane są profesjonalnie, bardzo poglądowe, a uwagi oglądającego nie rozprasza bałagan w tle (przypadłość wielu fotek nie tylko z tego forum). Wyrazy uznania.

[jjp]

>Vinyl_pl

W projekcie zastosowałem tuleje z brązu spiekanego (łożysko porowate) PSM 12/16/20

tzn. fi wew.12mm, fi zew. 16mm, dł 20mm 2sztuki.

[Vinyl_pl]

talerz akrylowy lezy na takim plastykowym ustrojstwie w ktorym wcisnieta jest tuleja i to wszystko obraca sie na osce przykreconej do podstawy...musialbym wytoczyc wszystko od nowa. hmmm

[Vinyl_pl]

o przekroj i pytanie jak to mozna lepiej zrobic od poczatku....

[obrazekLUKASZ-88345_1.jpg]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[fadeover]

Vinyl_pl

Ale talerz to Ci pewnie strasznie '' bije' !!! :-)

[Alexander]

Mniej więcej tak bym to sobie wyobrażał, na szkicu nie uwzględniłem wyfrezowań pod kulkę i paru innych

detali, no i trzeba by to porządnie zwymiarować. Prawdopodobnie uda się nie rozwiercać otworu talerza.

Takie rozwiązanie spowoduje obniżenie środka ciężkości w stosunku do punktu podparcia talerza

i tym samym go ustabilizuje. Wąskie tulejki i cienki trzpień skutkują małymi powierzchniami tarcia

co przyczyni się do obniżenia poziomu zakłóceń. To tylko takie ogólne założenia...

[obrazekLUKASZ-88389_1.jpg]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[antos]

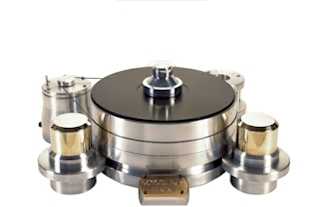

I do tego taki talerzyk.......;-))))

[obrazekLUKASZ-88401_1.jpg]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[fadeover]

antoś

To Twój !!!? Jeśli tak to gratulacje :-) Spłaciłeś juz kredyt ? Piękny Turbillon :-)) - z jakimś nietypowum kolorem ramienia.

[antos]

Niestety mogłem go tylko pooglądać i nawet dotknąć , były w dwóch kolorach czarnym i złotym ........pozostało mi tylko to kiepskie zdjęcie.

Pieknie wygląda kiedy się tak kręci...design niczym prosto z pałacu sułtana Brunei :-))

.............może choć stoliczek by na raty....?;-))



A teraz z innej beczki

[obrazekLUKASZ-88555_1.jpg]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jjp]

Antoś nie drażnij się z nami !!!!

[antos]

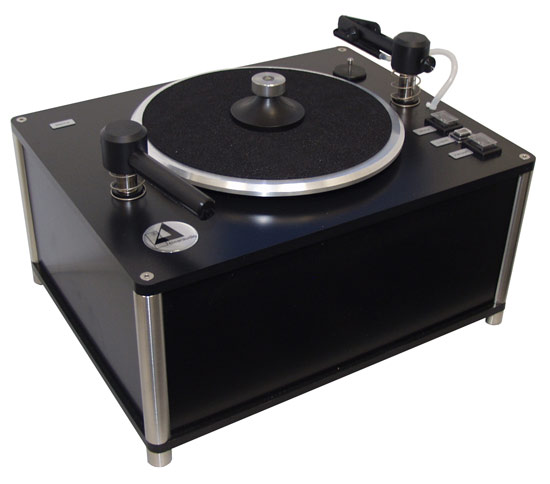

Panowie my tu gadu gadu a o nasze ukochane vinyle trzeba dbać!



Jak bym smiał się z wami draznić :-)

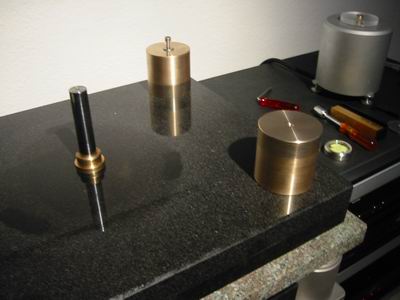

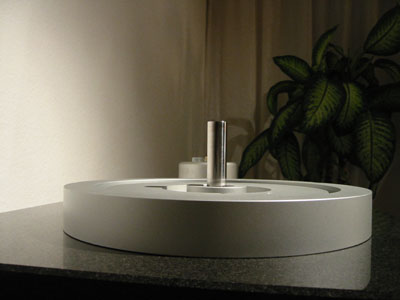

[obrazekLUKASZ-88567_1.jpg] [obrazekLUKASZ-88567_2.jpg] [obrazekLUKASZ-88567_3.jpg]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Frycu]

A ja mam takie pytanie [prosze o lagodny wymiar kary] czy:

- te silniki sa do kupna [cenki]

- czy przelozenie [jak] napedu jest jakos regolowane czy trzeba dobrac odpowiedni wymiar talerzyka



A na koniec to musze powiedziec ze jestem pod wrazeniem [duzym, e bardzo duzym]

Tylko zastanawia mnie po co tak twarda stal jest brana na trzpien i czy nie mozna zastosowac lozysk czy to musza byc tylko lozyska cierne ...

[Nowy2]

Krajową produkcją - Chris Sound Research - też można napaść oczy.

[obrazekLUKASZ-88577_1.jpg]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Hiena-podrobka]

Takie zdjecia sa nie na moja marna psychike:)

[Vinyl_pl]

TO JEST NA PRAWDE DZIECINNE PROSTE DO ZROBIENIA....DO DZIELA JUST DO IT

[Leszek]

Koledzy możecie mnie uświadomić po co 2 ramiona?Coś mi tam świta ,ale wolę od Was się dowiedzieć.W winylkach to ja od pół roku z powrotem ;o)

[fadeover]

Leszek > Różne wkładki pewnie pozakładali.



A ci Panowie , co te zdjęcia poumieszczali to chyba sumienia nie mają - wczoraj oglądałem stronę transrotora i spać nie mogłem i dzisiaj to też pewnie :-)
