DAC na CS8416 początek


Giba

Recommended Posts

Witam serdecznie.

Jako ,że jest to mój pierwszy wpis przepraszam za ewentualne "głupie pytania" , a za wszelką pomoc będę bardzo wdzięczny. Chciałbym zrobić w miarę prostego DACa nie koniecznie mega audiofilskiego, będzie to moja pierwsza konstrukcja dlatego elementy składowe będą z tych trochę tańszych w ich wyborze prosiłbym właśnie o pomoc.

Do zasilania DACa zostanie wykorzystane już gotowe napięcie 12V DC (z zasilacza komputerowego lub akumulatora samochodowego)

Jako odbiornik SPDIF chciałbym wykorzystać CS8416 (gniazdo optyczne i koaksjalne),DAC byłby CS4334 może nie najlepszej chyba jakości ale 8 wyprowadzeń przemawia za jego prostotą. Chyba ,że polecacie jakąś inną alternatywę , chciałbym aby format dźwięku był I2S.Nie do końca wiem czy aby na pewno te dwa CSy są ze sobą kompatybilne ?

Chciałbym do tego dorobić selektor wejść wystarczy na 2 wejścia, oraz regulacja głośności oraz MUTE, do sterowania(przyciski) wykorzystałbym tutaj mikrokontroler AVR dlatego najłatwiej byłoby mieć jakiś cyfrowy potencjometr oraz selektor audio -

czytałem ,że firma MAXIM ma jakieś specjalnie do audio ale może polecicie coś innego ?

CHciałbym zrobić przedwzmacniacz oraz końcówkę mocy tranzystorową i dołączyć sygnał z DACa.

Czy sterowanie ( selektor, głośność ) umieścić przed czy po przejściu sygnału przez CS8416 i 4334 ?

Dużo pytań musiałbym jeszcze zadać dlatego podzielę to sobie i może zacznę od zasilania sekcji DAC:





1) ZASILANIE



Na te 12V niestety nie będę miał wpływu więc nie będę zajmował się trafo i prostownikiem.

Do stabilizacji użyłbym popularnych LM7805 oraz LM317 chyba ,że polecacie coś lepszego w miarę podobnej cenie.

Wzoruje się na stronie

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) lecz troszkę zmoddyfikowałbym to zasilanie.

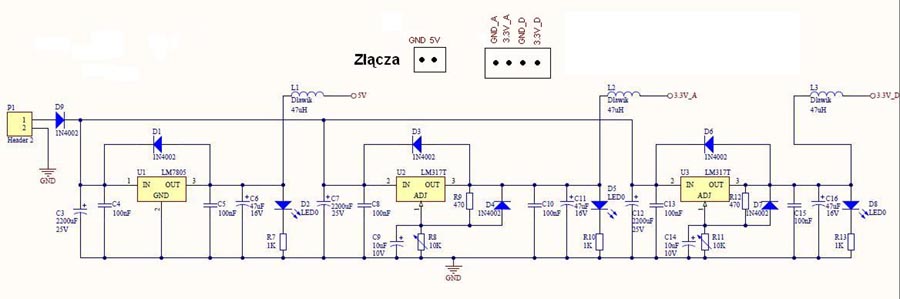

a)Chciałbym wykonać zasilanie na osobnej płytce i wyprowadzić potencjały na złącza tak jak na rys. poniżej a następnie skręconymi przewodami dalej do DACa -> czy ma to sens ??



b)Czy rozdział masy analogowej i cyfrowej na złaczach ma sens ?? Czy należy zrobić to inaczej ?



c)Jakiej grubości powinny być ścieżki zasilania i masy ?



d)Czy potrzebne są tam te dławiki 47uH ??



e)Czy jest sens kupować tu drogie kondensatory czy wystarczą jakieś zwykłe 2200 uF Low ESR ? Ewentualnie jakiej firmy będą ok ? 100nF to zwyczajne ceramiki ,chyba że polecacie tantalowe ?



f)CS 8416 ma właśnie zasilanie 3,3VA i 3,3VD , czy można a jak tak to którego zasilania użyć dla mikrokontrolera, potencjometrów cyfrowych i selektora ?? Atmege16 z linii 5V zasiliłbym



Na tej płytce zasilania znajdowałoby się również zasilanie do przedwzmacniacza i końcówki mocy -> tu całkowicie osobne zasilanie zrobiłbym.



Przeczytałem bardzo dużo postów już na forum ale moja wiedza jest jeszcze bardzo uboga, dlatego prosiłbym bardzo o pomoc i wyrozumiałość i ewentualne naprowadzenie na konkretny temat. Pozdrawiam

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

wiec... jak zwykle wszyscy poczatkujacy wymysla cos co jest dla nich zbyt trudne do wykonania.



jako pierwszy dac polecalbym pcm56 w wykonaniu kolegi molibdena. plytke mozna samemu wykonac (jednostronna) lub kupic gotowa (czasem ktos sprzedaje-wystarczy popytac ludzi z listy zamawiajacych plytki z watku o pcm56).

frajda z uruchomienia i jednoczesnie prostota ukladu przemawiaja za projektem.

jak zrobisz i uruchomisz dac'a bedziesz myslal nad reszta.

wyjscie zrob sobie na poczatku na jakims alpsie lub telpodzie (latwiej podpiac choc tez moga byc problemy kierunkowe)



jesli bedziesz mial jeszcze jakies pytania to wal do molibdena. on wszystko wyjasni.



Ps.

jesli myslisz o cs8416 to jak masz go zamiar skonfigurowac? softem czy nogami ?

Link to comment
Share on other sites

Dzięki za odpowiedź, CS8416 konfigurowałbym raczej hardwarem, a co sądzisz o tym zasilaniu jest to w miarę ok ? Jak zrobię ta płytkę z zasilaniem to poźniej sobie przewodami będę też mógł do innego DACa podejść.

Link to comment
Share on other sites

nie wiem co chcesz uzyskac robiac ta plytke. jesli chodzi o aplikacje ukladu cs8416 to mozna to zrobic na mniejszej plytce i lepiej...

plytka molibdena jest przemyslana konstrukcja i co wazne niewielkim nakladem kasy mozna uzyskac dobra jakosc brzmienia... jest ona na sta120 (co jest pewna wada bo nie da sie ich latwo zdobyc)

caly dac znajduje sie na plytce wieelkosci ok6x8cm z zasilaczami-prostota wykonania;duza mozliwosc modyfikacji,nauki...



jesli natomiast chcesz aplikacje jakiegos odbiornika dir i wyciagnac z niego sygnal do sterowania jakims dacem (dowolnie wybranym) to moge ci polecic plytke corke z dac'a waldiego06 np 1704 lub innych.



jestem przeciwnikiem scalakow/stabow. pewnie sa i tacy ktorym jest to obojetne..

Link to comment
Share on other sites

Jeśli nie chcesz robić hi-end-u a wybór tego CS-a na to wskazuję to nie ma co za bardzo kombinować.

Ja bym zrobił tak:

Jakiś LM317 12V=>7V i dalej 2 tanie regulatory 7V=>5V i drugi 7V=>3,3V no i masz wszystkie potrzebne napięcia do tego dość czysty prąd po podwójnej stabilizacji.

Jeśli chodzi o tego CS4334 to wbrew pozorom(parametry) bardzo dobry dac, czysty klarowny dźwięk dobra dynamika i trywialna aplikacja.

Zbudowałem znajomemu daca na tej kostce razem z PCM2706 i do tej pory jest szczęśliwy, mało tego twierdzi że porównywał u kogoś to z jakąś lampucerą (szczegółów nie znam) i stwierdził że jego dac na pewno nie gra gorzej ;-) ale to jego opinia.

Link to comment
Share on other sites

  • 1 month later...

Gibo,

CS8416 nie jest zły - i hardwarem można go naprawde dobrze skonfigurować. Z lutowaniem też nie będziesz miał problemu- zwłaszcza jak dostaniesz sample SOIC. Co potem- tego DAC CS4cos tam nie znam. Nie chcesz się pokusic o CS4398 i CS8421 ? Od razu robisz cos porządnego, z upsamplerem itp. Wybór oczywiście należy do Ciebie, zwłaszcza jeśli się w tym nie czujesz. Ale czas który spędzisz na atmegach/atmelach da Ci mniej wiedzy w audio niż czas spędzony nad 4398/8421. Ja cos takiego zrobiłem - więc w razie pytań - służę w pewnym stopniu pomocą.

Link to comment
Share on other sites

Witam.



Pierwszym moim DACiem był właśnie CS8416 + PCM1798, CS wyjątkowo łatwo się lutuje ze względu na rozmiar kostki, ponadto jest niezwykle odporny na lutowanie i wylutowywanie. Całość zagrał mi lepiej niż forumowy DAC na DIR9001 + WM8470(2), który lutowałem na gotowej płytce później. Wyjście prądowe PCM1798 wspaniale współgra z przedwzmacniaczami lampowymi bądź na FETach, przez możliwość swobodnego doboru rezystora do konwersji I/V. Wszystkie pytania, któreś zadałeś najlepiej przećwiczyć samemu. Osobiście jestem zdania, że do płytki CSa najlepiej dodać jakiś DAC, jak się trochę pomyśli przy lutowaniu można zawsze skorzystać tylko z SDOUT, OLRCK, OSCLK i ewentualnie z RMCK.

Właśnie robię to samo od nowa, tylko lepiej. A potem WM8804 + WM8742. Forum jest tylko źródłem inspiracji.

Link to comment
Share on other sites
