wzmacniacz sluchawkowy diy

[ajuztam]

witam. czy ktos ma moze jakies doswiadczenie z takowym wzmacniaczem? napedzac ma akg k702. za wszelkie info z gory dzieki

link:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Demasked75]

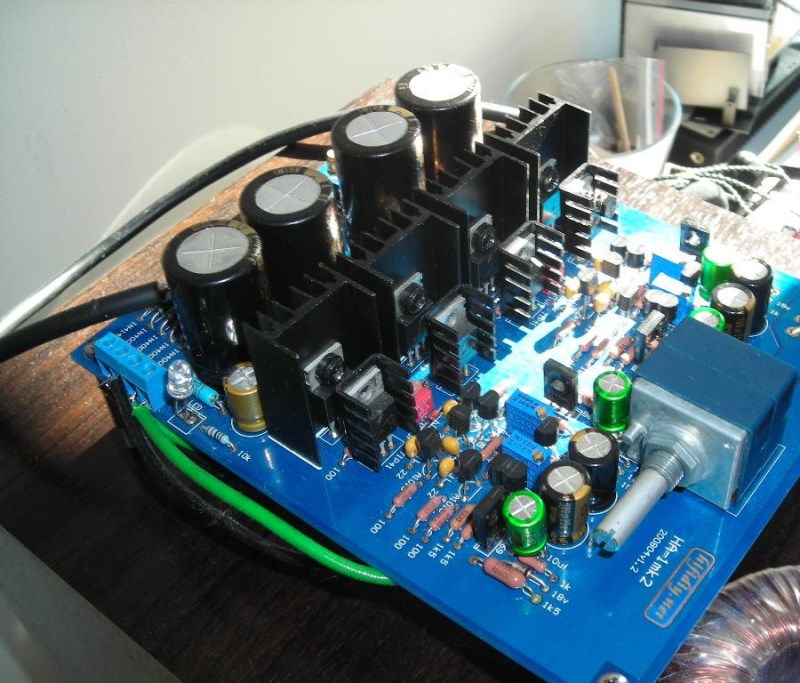

Cześć, mój gra z AKG K272HD. Z góry zaznaczam iż czeka cie parowanie 2SK246, najlepiej kupić 25 sztuk choć potrzeba tylko 6 a w paczce od sprzedającego otrzymasz tylko 10.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jurek]

Demasked75



Wrzuć, proszę, schemat wzmacniacza.

[Demasked75]

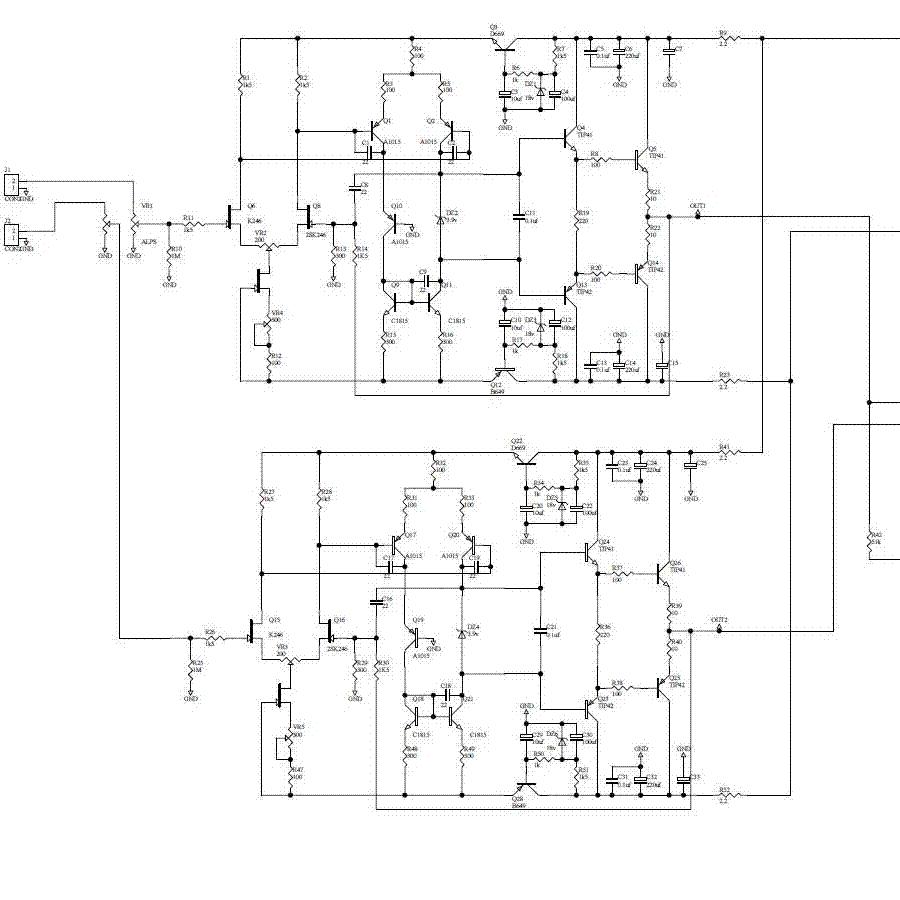

Ależ bardzo proszę.:)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Demasked75]

A tu po chińsku :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[marvel]

A co powiesz o dźwięku ? Warto składać, z czym porównywałeś ? Cena nawet nie duża, cały kit ok 160 zł + trafo i obudowa jeśli dobrze liczę.

[Demasked75]

Hmmm, 160 złoty to tylko cena samego wzmaka, ja z przesyłką zapłaciłem 230,15 z Chin. Dodatkowo koszt "audiofilskiego" trafa w granicach 140-160 i obudowa jakieś 150. Wychodzi DUŻO.

TESTY:

3 x CD Technics: SL-PS 90 , SL-PS770D, SL-PS 670A

3 x CD Pioneer: PD-7700, PD-6700, PD-S501

Sound Card: Asus Sonar DX, RealTek ALC889A 8-kanałowy (7.1) - High Definition Audio.

Słuchawki: AKG K272HD, Koss PortaPro, Technics RP-F600, PHILIPS SHP9000.

Headamp Panda, AVT2850 w wersji standardowej, forumowy LME49600, Soha II .

Testy jeszcze niezakończone. Na dzień dzisiejszy …..

1 . Panda + AKG K272HD + SL-PS 90 od klasyki, Chilli, Jazz, Soul do lekkiej elektronicznej.

2 . Panda + PHILIPS SHP9000/Koss PortaPro rock, metal vs. forumowy LME49600.



Problemy: Największy to ustawienie offsetu, choć po części były winny transformator, 2x17 V/1,02A tak naprawdę to 1x17,3 oraz 1x17,8. Bardzo gorące TIP 41, 42 montowane z dużymi radiatorami, pozostałe TIP`y lekko ciepłe. Brak brumu, szumów, pod tym względem jest OK.

[ajuztam]

czekam na wiecej info z testow i porownan szczegolnie z k701/k702/k601

[irek2]

To juz symka w wersji sluchawkowej robia :)

[ajuztam]

pytalem sprzedajacego co to jest i jak to sie sprawuje i nic nie potrafil o nim powiedziec, tylko wyslal mailem schemat. wyglada to calkiem niezle i komponenty tez dobre. nie wiem tylko czy na pewno poradzi sobie z k702. sprzedawca pisze w aukcji, ze nawet takie wymagajace k1000 brzmia dobrze.

[Demasked75]

Mam pytanie? Czym zastąpić TIP 41 i TIP 42?

[Arrow]

Witam,



Mam drobne pytanie, wzmacniacz działa od kopa, gra całkiem ładnie, ale jest mały kłopot.

Otóż przy włączeniu zasilania słychać w głośnikach komputerowych pstryknięcie (Karta USB PCM2704 potrafi się w tym Momocie zawiesić i trzeba ją odłączyć i podłączyć ponownie), a przy wyłączaniu wzmacniacza w słuchawkach słychać dziwny odgłos puknięcia, a następnie syknięcia.

Co może być przyczyną takiego zachowania?

[Demasked75]

A czemu Pande podłączyłeś pod głośniki?

[Demasked75]

Otóż przy włączeniu zasilania słychać w głośnikach komputerowych pstryknięcie.

W ten sposób działa protektor UPC1237 RL1.

[irek2]

Typowy zamiennik to BD243/244 ale mozna wsadzic cokolwiek co ma kilkanascie wat odpowiednie napiecie i min 1A. Dobre by byly jakies poazdne sterujace od koncowek mocy bo te tipy czy BD to tanie smieci.

Zmieniajac zenerke mozna pobawic sie pradem spoczynkowym a takze wstawic mosfety na wyjsciu.



Uklad jest praktycznie zbierzny z sysasymem wiec jak ktos go ma to moze podlaczyc sluchawki bezposrednio i nie bawic sie w drugi taki sam z napisem ze niby tylko do sluchawek.

[Demasked75]

Cena tego TIP`a mnie powaliła:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[irek2]

Bo to tranzystor dedykowany przez sony. Te dedykowane przez yamahe sa jeszcze drozsze siegajac ponad 100zl!



Zwykly TIP41/42 czy BD243/244 firmy ST czy F kupisz za ok 1zl. S to kiepskie tranzystory w ktorych glownym problemem sa duze rozrzuty wzmocnienia wiec jak ktos chce zrobic ''haj-enda'' to warto zeby zmierzyl bete. Typowo w partii 95% jest ok ale trafiaja sie 1-2 rodzynki z ''za duza'' (100-200) beta albo eksremalnie niska (10).
