Monitorki komputerowe DIY

BraWo100 · 8 Października 2010

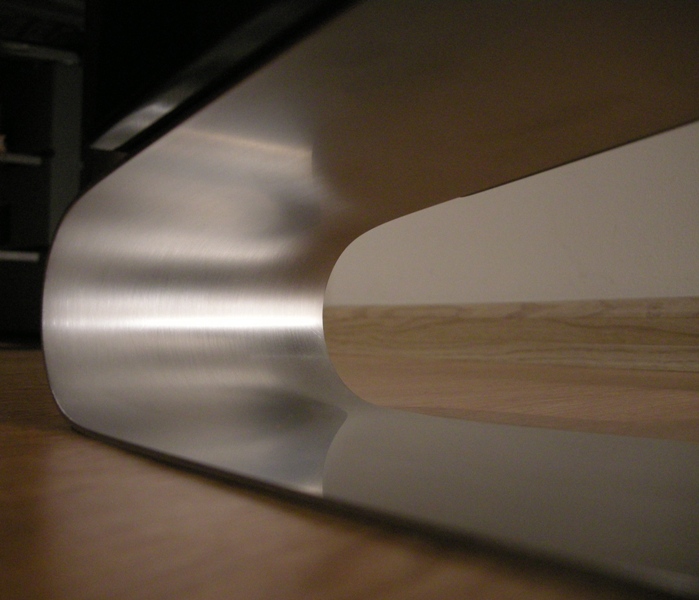

Zdjęcia z innej "perspektywy"

Pozdrawiam i polecam :)

Witam,

ja zaproponuję gotowca :) Bardzo dobre micro monitorki JVC na 8cm full range. Te na zdjęciu już po renowacji i dodaniu "stopy" która idealnie sprawdza się na małym biurku przez podniesienie 5cm nad powierzchnię blatu i lekkie podgięcie w stronę słuchacza.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

robsmok · 5 Grudnia 2010

tak myślę nad tymi Pico lino 2

hmm wyjdą pewnie ze 400PLN

czy za tą kasę można złożyć jeszcze coś na jakimś szerokopasmowcu ??

TNX

5 Grudnia 2010

Czy ktoś wie jaka jest zastosowana zwrotnica w tych monitorkach Pico lino 2?

dolphin123 · 5 Grudnia 2010

Cos tu jest:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

cos tu...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

"The High End version contains:

- instead of needle felt the self adhesive Damping 10 and

- a 0.33 mH cfc copper foil coil instead of the air core coil

- a 15 uF Audyn CAP Plus capacitor instead of the ELCO non etched.

Self adhesive sealing tape is also included."

A tu caly projekt :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

---==LUK==--- · 16 Lipca 2011

Minęło trochę czasu i żeby podsumować ciekawy temat przedstawiam kolumny na które ostatecznie się zdecydowałem.

Po tym, jak KrzysiekA wytłumaczył, o co chodzi w projekcie kolumn Vi-desktop, byłem na nie prawie zdecydowany. Lecz cały czas miałem obawę o ilość basu i możliwe przestery. Bardzo spodobał mi się pomysł zbudowania kolumn w systemie FAST i zacząłem szukać innych projektów. Trafiłem na Stella Light

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Zrozumiałem w końcu, że z kolumienek stojących na biurku nie uda mi się wycisnąć za dużo basu, i pora zmienić koncepcję. Postanowiłem kolumny postawić po obu stronach biurka na podłodze. Priorytetem pozostały maksymalnie małe wymiary i prosta konstrukcja. Stella Light spełniała prawie wszystkie wymogi, poza dwoma:

bass-reflex z tyłu (kolumny muszą stać przy samej ścianie)
za duża głębokość kolumny (bo aż 28cm)

Na forum Visatona ktoś zarzucił pomysł zastąpienia W170S w 17l przez W130S w 10l. Tam chyba nie doczekał się realizacji ale ja postanowiłem go podchwycić. Dzięki temu mogłem zmniejszyć głębokość obudowy do ok. 21cm. Przy okazji zamiast rurki br z tyłu zrobiłem szczelinowy z przodu. Po symulacji w boxsim zwrotnica i do W130S pasowała prawie idealnie, potrzebny był tylko jeden dodatkowy rezystor.

Podsumowując: głośniki Visaton FRS8 i W130S, częstotliwość podziału 200Hz, objętość netto 0,7l + 10l, strojenie ok. 42Hz, wykonanie MDF 16mm.

Dodatkowo: żeby zapewnić stabilność wąskim i wysokim kolumnom podstawa jest z kamienia, żeby utrzymać w kolorystyce pokoju polakierowane na biało.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

dolphin123 · 16 Lipca 2011

Jak tylko akkus sprowadzi Founteki FR88EX to będę budował coś podobnego. Tyle, że na basie nie będzie 13-17cm wooferu, bo zwyczajnie nie ma to jako samego w sobie sensu... ;) minimum 8cali...

---==LUK==--- · 17 Lipca 2011

Mały woofer który odpowiada za bas był w tym wypadku imho najlepszym wyborem. Zależało mi na jak najmniejszych wymiarach, to są głośniki do komputera:) Pierwotnie miałem plan małych kolumienek na samym głośniku szerokopasmowym, ale Koledzy odradzali.

Jeśli już o wymiarach "basowca" to omówionych wcześniej kolumnach Vi-desktop jego rolę pełni FRS8M :)

Lecz jak najbardziej popieram budowę kolumn na jeszcze lepszym szerokopasmowym + prawdziwy sub. Na pewno będzie to miało same plusy.

kptsovva · 29 Stycznia 2013

Witam, odświeżę wątek. Mam pytanie jak obliczyć zwrotnicę szeregową jeśli oba głośniki mają inną impedancję np. szerokopasmowy 8 i niskotonowy 4 Ohm? Zagłębiał się ktoś w ten temat?

dolphin123 · 30 Stycznia 2013

A nie widzisz tego na wykresach? Mierzysz w ogóle głośniki czy chcesz obliczyć z "kalkulatorów"..?

sterreydon · 30 Stycznia 2013

Fajny temat.

Diy ale jednak istnieją zaskakująco dobre fabryczne :-) AKTYWNE

zestawy do komputera, nawet obudowa z plastiku potrafi dobrze brzmieć.

kptsovva · 30 Stycznia 2013

Szczerze to nie interesowały mnie do tej pory takie zwrotnice i nie widziałem kalkulatora dla takowych. Chciałbym się coś o nich dowiedzieć. Widzę że stosuje się w nich spore pojemności kondensatorów.
