Hybrydowy wzmacniacz słuchawkowy

[MicSzu]

WItam.

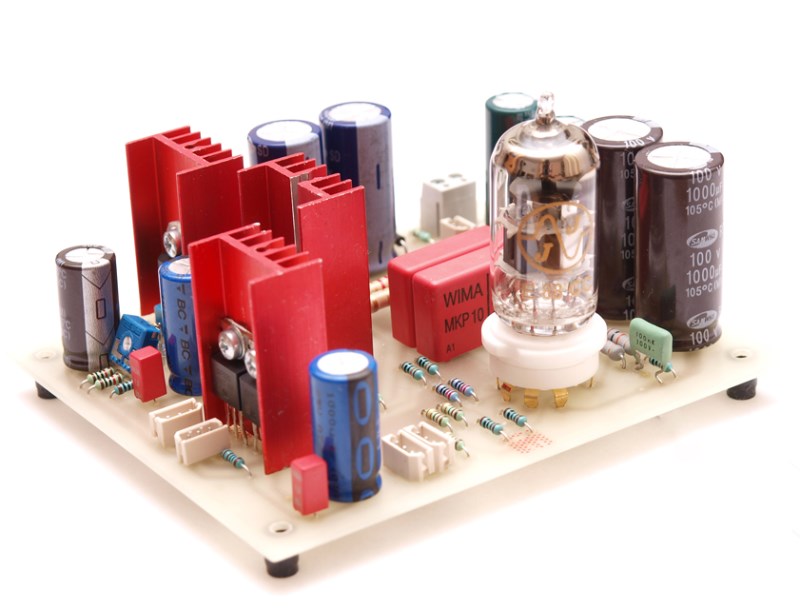

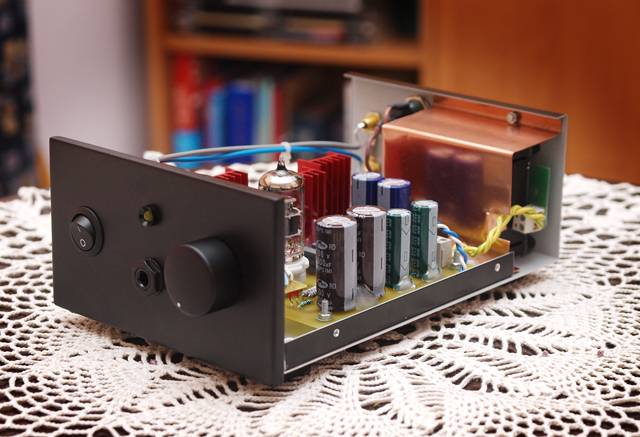

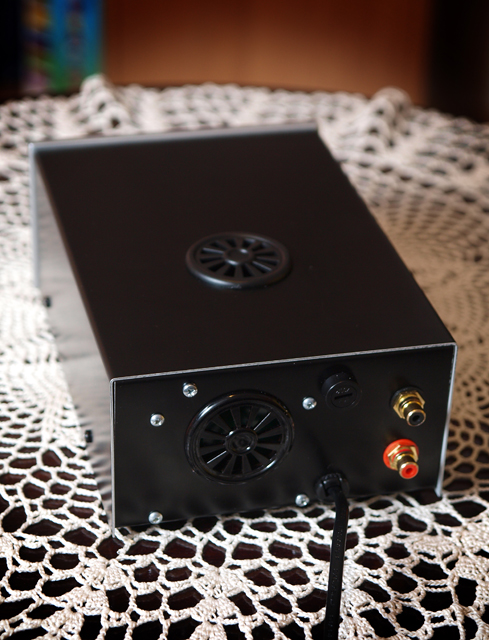

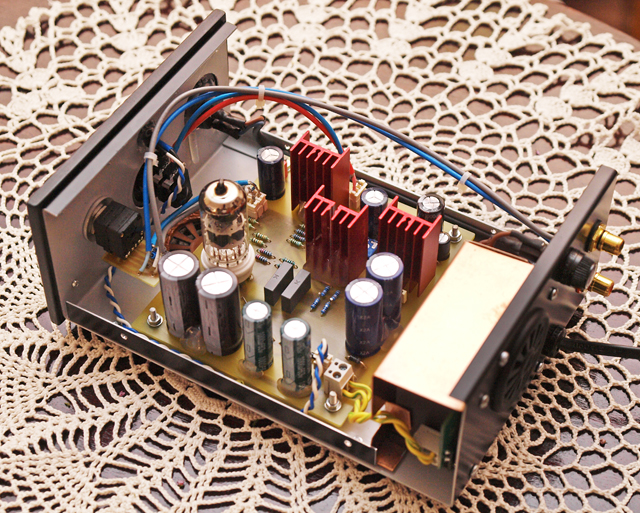

Jakiś czas temu wykonałem dla siebie wzmacniacz z projektu znajdującego się w necie. Wzmacniacz złożyłem ''prowizorycznie'' i przez jakiś czas odsłuchiwałem. Brzmienie, dynamika i inne walory bardzo mnie zauroczyły więc postanowiłem zrobić ''lepszą'' wersję. Przy okazji sprzedarzy ''prototypu'' znalazło się kilku chętnych na owy wzmacniacz w wersji z lepszymi elementami (więc wykonałem kilka sztuk) Wszyscy jak do tej pory są bardzo zadowoleni:) Wzmacniaczyk zmontowany (zależnie od wersji) na podzespołach marek takich jak; PANASONIC,JAMNICON,NICHICON MUSE,SAMXON,SAMHA,WIMA i innych... Lampy w wersji ''standard'' to lampki firmy JJ electronic bez złoceń.Plytki po złozeniu lakierowane ''plastikiem'' . Trafo zasilające zalewane oraz ekranowane blachą (nie wprowadza żadnych zakłuceń po mimo tego iż znajduje się blisko układu).Ptencjometry to ALPS oraz PIHER (zależnie od wersji). Całośc zamknięta w obudowie z alu z froncikiem ze sklejeczki6mm malowanej niemal 10ciokrotnie w celu uzyskania odpowiedniej warstwy lakieru oraz odpowiediego wyglądu. Całą resztę widać na załączonych zdjęciach. Wzmacniacze obecnie sprzedaję na allegro ponieważ zostało mi trochę części i wykonałem kolejne( narazie nie planuję większej ilości)dlatego ilość jest ograniczona. Zainteresowanych zapraszam (isnieje możliwość wysłania na odsłuch za kaucją).Chętnie też odpowiem na wszelkie pytania odnośnie tej konstrukcji:)









Pozdrawiam i polecam wszystkim tą konstrukcję, po mimo swojej ''prostoty'' gra naprawdę niezle.







Z wyrażami szacunku;MicSzu.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ludo]

Ladna, schludna konstrukcja. :)

Moglbys sie podzielic schematem?

Czy robiles jakies pomiary tego wzmacniacza?

[MicSzu]

Ladna, schludna konstrukcja. :)

Moglbys sie podzielic schematem?

Czy robiles jakies pomiary tego wzmacniacza?





Schemat jest ogólnie dostępny w sieci i AVT . Pomiarów nie wykonywałem (brak przyżądów).





Pozdrawiam.





ps. wysłałem Ci namiary na PW.

[krz]

To AVT2928.

Tu jest temat całości poświęcony tej konstrukcji

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Mnie interesuję jakiej obudowy tu użyłeś :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[MicSzu]

To AVT2928.

Tu jest temat całości poświęcony tej konstrukcji

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Mnie interesuję jakiej obudowy tu użyłeś :)





Obudowa DIY, blacha alu 1mm.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[MicSzu]

Coś strasznie cicho... czy naprwdę nikt nie jest zainteresowany oraz czy nie ma tutaj osób chętnych wyrażenia opini na temat tego typu konstrukcji DIY? Widzę w wielu wątkach jest duży ''ruch'' choc nie prezentują nic nadzwyczajnego... A może w moim przypadku jest aż tak fatalnie, że nie ma o czym ''rozmawiac''?









Pozdrawiam;MicSzu.

[nikifor]

nikt jeszcze tak naprawdę nie opisał dzwięku jaki wydobywa się z tej konstrukcji,a tym bardziej nie porównał z innymi wzmacniaczami.

[MicSzu]

nikt jeszcze tak naprawdę nie opisał dzwięku jaki wydobywa się z tej konstrukcji,a tym bardziej nie porównał z innymi wzmacniaczami.







Więc może będziesz pierwszym z nich? Na tym forum, bo po za nim było juz kulkunastu. Mogę opisać ich ''wrazenia'' lecz nie wiem na ile one mogą przemówic do kogoś i nie zostać uznane za ''bełkot marketingowy''...

[nikifor]

nie ma takiej opcji bo go nie posiadam:) ale ci co go złożyli nic nie piszą.



wystarczą słowa "czy warto" i na jakim poziomie ten dzwięk jest,czy lepszy od popularnych konstrukcji tpa itp..oraz przestrzeń,dynamika

[MicSzu]

nie ma takiej opcji bo go nie posiadam:) ale ci co go złożyli nic nie piszą.





Jeśli jesteś chętny podjąć się napisania ''recenzji'' i jeśli posiadasz odpowiednie ''graty''by go wytestować, to możemy się jakoś dogadać, moge podesłać sztukę na kilka dni na ''testy''.

[nikifor]

posiadam jedynie dobre słuchawki HD600 bo żródło mam takie sobie,czyli,karta dzwiękowa terra tec,na przemian ze zmieniarką-CD sony.

Obecny wzmacniacz to diy na TPA6120

[MicSzu]





wystarczą słowa "czy warto" i na jakim poziomie ten dzwięk jest,czy lepszy od popularnych konstrukcji tpa itp..oraz przestrzeń,dynamika



Warto napewno--> wszyscy kupujący (piszę o kupujących bo opini innych ludzi nie słyszałem) byli BARDZO zadowoleni ---> nie byli to ''napaleńcy'' lecz goście, którzy wiedzą czego chcą i mieli odpowiedni sprzęt do tego ( CD,DAC,SŁuchawki itd. wszystko z górnych półek).



Porównania do innych konstrukcji nie mam. Lecz jeśli jest ktoś chętny podjecia się rzeczowej i OBIEKTYWNEJ recenzji to bardzo chętnie jak już napisalem oddam wzmacniacz w dobre ręce w tym celu.





Pozdrawiam.

[nikifor]

a więc żródło nie za bogate:)

[MicSzu]

a więc żródło nie za bogate:)





Wysłałem Ci wiadomość na PW.

[nikifor]

czy możesz oficjanie napisać jakiej lampy używasz w standardzie,to znaczy jakiej jest firmy?

[MicSzu]

czy możesz oficjanie napisać jakiej lampy używasz w standardzie,to znaczy jakiej jest firmy?





JJ Electronic

[nikifor]

a robiłeś porównanie obecnej lampy do np:tesli że wybrałeś właśnie tą?

[MicSzu]

a robiłeś porównanie obecnej lampy do np:tesli że wybrałeś właśnie tą?





Wzmacniacza słuchalem na TESLI bez jak i gold, JJ electronic bez jak i GOLD oraz Electro-harmonix. Wybrałem JJ dlatego, że podobało mi się osobiście jej brzmienie, kolejnym warunkiem była cena, bo drozsza lampa = droższy wzmacniacz.

[MicSzu]

Dziś zostały dokonane pomiary wzmacniacza, sam się zdziwiłem oczywiście bardzo miło:).



Pomiary wkonane na wzmacniaczu na standardowych elementach ( tego, który zostanie wysłany na spotkanie do Poznania ).







Wyniki przedstawiają się następująco;





- Moc wyjściowa około 300[mW]/32[ohm]

- Pasmo przenoszenia 20 [Hz] - 22 [kHz] (-0,1 [dB]) 7 [Hz]- 78 [kHz] (-3 dB)

- Zniekształcenia THD <0,05% (1[kHz])







Przebiegi wygladały przepięknie, żadnego ''szczępienia się'' czy też innych przypadłości.







Pozdrawiam;MicSzu

[MicSzu]

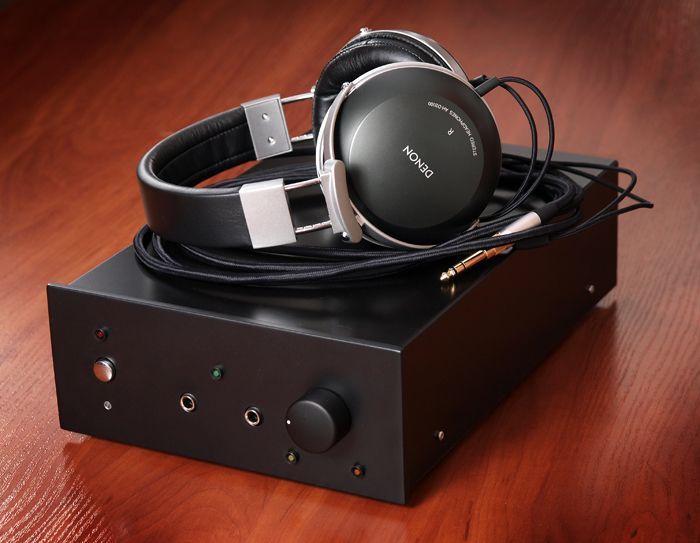

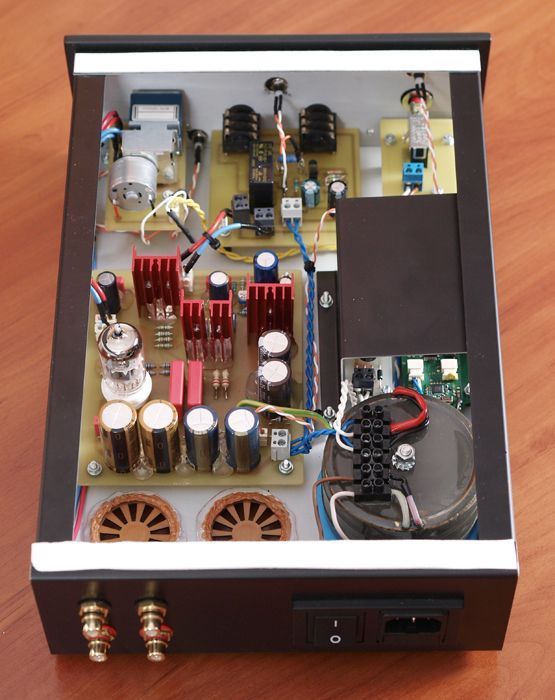

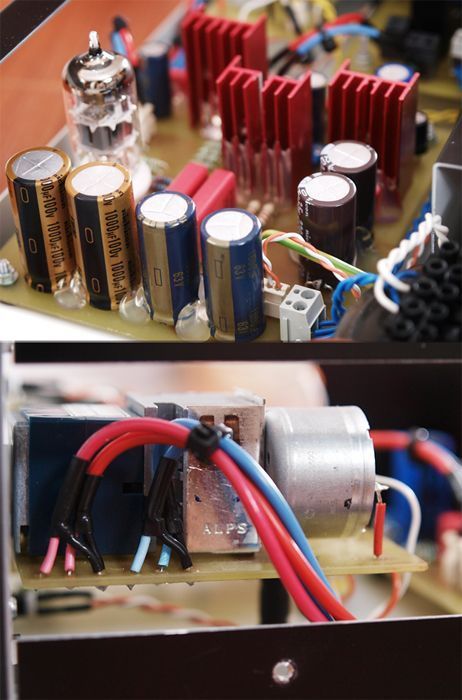

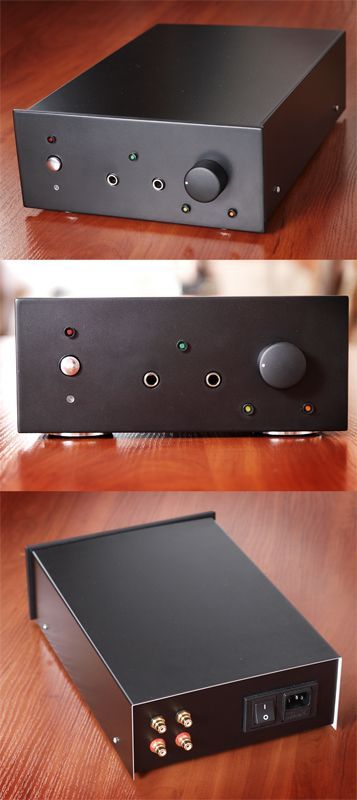

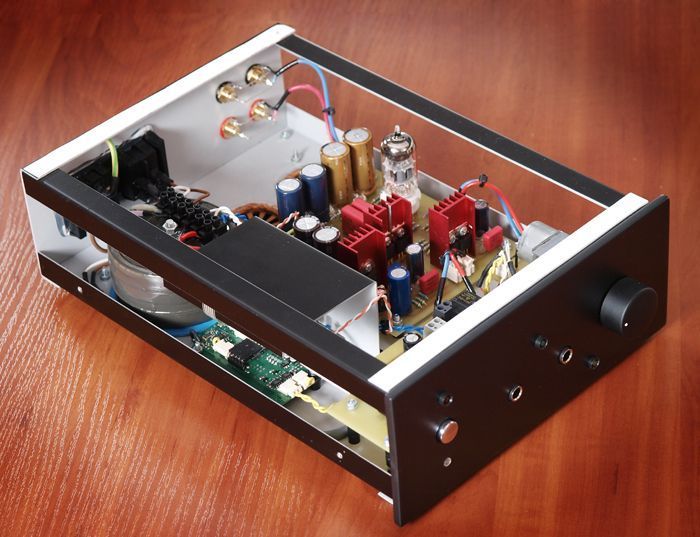

Dodaję kilka zdjęc mojego ''prywatnego'' wzmaka. W zasadzie to samo co wyżej opisany, z tym że ma potencjometr z motorem i opużnione załączanie słuchawek o 30 sekund. Jeszcze tylko szukam jakiejś ładnej gałeczki do niego:) jest 2 razy większy od wersji ''standart'' co widać na załaczonych zdjeciach.



ps. będę miał jeszcze 1 taką sztukę bo zrobiłem odrazu 2 sztuki obudów więc jedna została i trzeba ją wykorzystać... ale jeśli ktoś był by zainteresowany to zapraszam na PW.



Pozdrawiam;MicSzu.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[hd 650]

Panowie,

Należy zwrócić uwagę na staranne wykonanie.Ładnie poprowadzone przewody,koszulki termo,równe ułożenie elemetów na płytkach.To kosztuje sporo pracy i cierpliwości.Podoba mi się ten porządek wewnątrz urządzenia. Wiele fabrycznych klocków ma znacznie większy balagan we wnętrzu.Miło popatrzeć.

Gratuluję.

[MicSzu]

Panowie,

Należy zwrócić uwagę na staranne wykonanie.Ładnie poprowadzone przewody,koszulki termo,równe ułożenie elemetów na płytkach.To kosztuje sporo pracy i cierpliwości.Podoba mi się ten porządek wewnątrz urządzenia. Wiele fabrycznych klocków ma znacznie większy balagan we wnętrzu.Miło popatrzeć.

Gratuluję.

Dziękuję, za miłą odpowiedz, pozdrawiam;MicSzu.

[fiddlehead]

co to za trafo? gdzie kupie takie radiatorki? Co schowales pod blacha wewnatrz wzmacniacza?



Pozdrawiam

Fidd

[MicSzu]

co to za trafo? gdzie kupie takie radiatorki? Co schowales pod blacha wewnatrz wzmacniacza?



Pozdrawiam

Fidd





Trafo to zwykły toroid zalany w metalowej puszce.

Radiatorki; allegro, farnell, elfa i inni sprzedawcy.

Pod blachą jest moduł sterowania potencjometru.



Pozdrawiam.

[pilan]

MicSzu



Jeżeli piszesz, że wykonałeś wzmacniacz według projektu znalezionego w necie, to dobre obyczaje wymagałyby podanie źródła.

Inaczej jest to po prostu plagiat, który przypisujesz sobie.



Patrząc na zdjęcia, to płytka główna wzmacniacza jest prawie dokładną kopią wzmacniacza ze strony audioton.republika.pl.



Wypadałoby o tym wspomnieć, gdy piszesz o projekcie.

Nie neguję, ze zrobiłeś jakieś ulepszenia, wprowadziłeś sterowanie itp.

Każdemu wiadomo, że w elektronice ilość oryginalnych rozwiązań jest ograniczona i każdy projektując coś nowego korzysta z istniejących rozwiązań, ale czytając Twój post, odnosić można wrażenie, że jest to Twój oryginalny projekt. A to jest nie fer, po prostu...
