POŻAR W DECKU! POMOCY!

[konradskala]

Kurcze, ma trochę grube te druty - niechętnie wchodzą w płytkę

[stern]

No to będziesz musiał wymyśleć jakiś sposób aby weszły:)

[konradskala]

No jakoś wlazły. Czeka chwilkę, zaraz zamontuję tą aluminiową płytkę. Muszę ją tylko przewiercić. Jeszcze moment.



Jest - coś ładnego i niedrogo:)



Rozbieram wzmaka

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[stern]

Ten opornik to lepiej by było gdybyś wsunął ile się da i od spodu odciął końcówki.

[konradskala]

Ten opornik to lepiej by było gdybyś wsunął ile się da i od spodu odciął końcówki.





Postaram się to zrobić. Jednak stabilizator jest nadal gorący po paru minutach pracy tunera. Może ten typ tak ma?

[stern]

Całkiem zimny to on nigdy nie będzie, ponieważ do poprawnej pracy potrzebuje on spadku napięcia na nim, co przy pobieraniu z niego prądu powoduje wydzielenie na nim mocy w postaci ciepła, ale wymieniając opornik spowodowaliśmy przejęcie części mocy przez ten opornik co poprawiło trochę warunki pracy stabilizatora.



Jeszcze możesz to trochę poprawić przykręcając do niego większą blaszkę. Nie musisz tego robić natychmiast. Normalnie w oryginalnej wersji też się grzał mocniej niż w tej chwili i pomimo tego jakoś działał. Jakby nie patrzeć teraz jest znacznie lepiej.

[konradskala]

Mam drugą, 2x wiąkszą blaszkę - przykręcę.

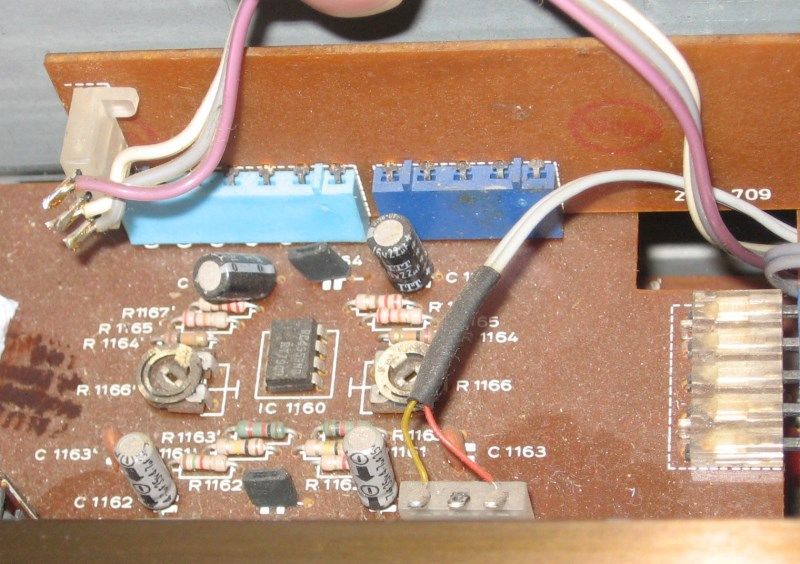

Wracając do wzmacniacza - tej długiej płytki się raczej nie wyciąga - w niebieskich złączkach są druty przylutowane od spodu.

[stern]

Oj sprawdź dokładnie, wydaje mi się że są to wyjmowane złącza. Mogę się mylić oczywiście, nie miałem w ręku tego urządzenia nigdy, ale sprawdź to jakoś tak czy inaczej.

[konradskala]

Oj sprawdź dokładnie, wydaje mi się że są to wyjmowane złącza. Mogę się mylić oczywiście, nie miałem w ręku tego urządzenia nigdy, ale sprawdź to jakoś tak czy inaczej.



Zdjęcia

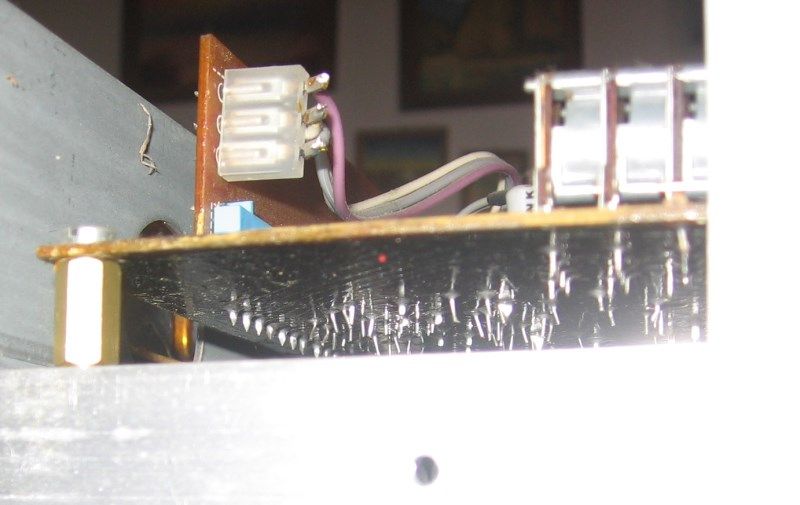

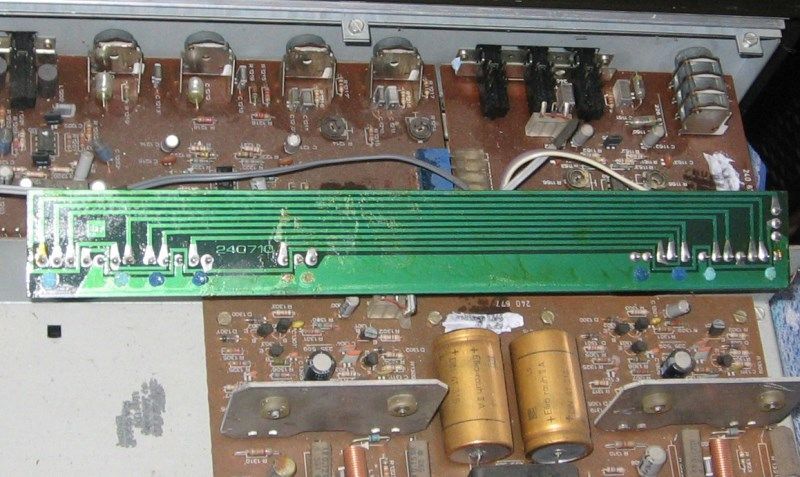

A jednak dało się wyjąć! Zaraz dodam zdjęcia

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[stern]

Wyjmuje się, tylko może trochę ciężko wychodzić.



Ok, możemy to zrobić inaczej, zaczniemy od rezystorów. Po lewej stronie potencjometru głośności są dwa rezystory oznaczone R1168 i R1168'. Masz dostęp tak abyś mógł je wylutować?

[konradskala]

Płytka:



Te dwa rezystory z brzegu pewnie bym i wylutował, ale jakieś inne elementy z tej płytki na pewno nie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[stern]

Zobaczymy co będzie łatwiej zrobić.

1. Czy masz dostęp do tej płytki na której jest potencjometr głośności od spodu, tak abyś mógł z niej wylutować:

a) rezystory R1168 i R1168'?

b) kołki wskazane przez strzałki

2. Co będzie łatwiejsze do zrobienia?



zapamniałem obrazka wkleić



Ok, to wylutuj na razie jeden z nich obojętnie który a drugi zostaw jak jest



Tą płytkę włóż zpowrotem

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[konradskala]

To co, wylutować oba rezystory R1168 i R1168'? Czy tylko jeden?



Od spodu jest trochę miejsca.

[stern]

Włóż płytkę zpowrotem tam gdzie była i wylutuj jeden z tych rezystorów obojętnie który

[konradskala]

Zrobione!

[stern]

Teraz wlutuj w to miejsce rezystor 47kOhm

[konradskala]

Już zrobione

[stern]

Ok, teraz zrobimy mały test. Podłącz wzmacniacz do głośników i jakiegoś źródła, może być świerzo naprawiony tuner:) i sprawdź jak się to zachowuje. Najpierw sprzwdź jeden kanał później drugi. Jeden z nich będzie działał tak jak poprzednio a drugi w nowy sposób. Sprawdź czy ta zmiana w jednym kanale jest dla Ciebie wystarczająca

[konradskala]

Dobra już podłączam i sprawdzam



Jest różnica, ale niewielka - głośność rzeczywiście narasta nieco szybciej.



Aha, zapomniałem Ci napisać na samym początku co zauważyłem jeszcze przed rozbieraniem wzmacniacza. Jak sprawdzałem czy wszystkie pokrętła, przełączniki są dobre to oczywiście pokręciłem też balansem I wychwyciłem, że pomimo przekręcenia pokrętła do oporu i tak jedna z kolumn po cichu gra. Potencjometr nie "wyłącza" jej do końca. Efekt ten jest na lewym i prawym kanale.





A żeby było jeszcze szybciej to który rezystor wlutować?

[stern]

To że balans nie wyłącza do końca jednego kanału nie jest spowodowane uszkodzeniem tylko zamierzeniem konstruktora. Jak chcesz aby wyciszał sie do końca to później możemy to zrobić. Wlutuj tam rezystor 100k i sprawdź ponownie

[konradskala]

Wlutowałem tam rezystor 100k. Jakaś zmiana jest, ale do mojego przyzwyczajenia jeszcze daleko. Nadal bez problemu osiągam południe na gałce.



Rozumiem, że aby osiągnąć "drastyczne" narastające wzmocnienie trzeba wlutować znacznie większy rezystor, tak?

Od razu zapytam czy jest jakaś górna granica? Tak, żebym nie przesadził...

[stern]

Nie, teraz zwiększając rezystor nie osiągniemy już wiele nawet jakby był on bardzo duży. Ale możemy zrobić jeszcze jedną rzecz, poczekaj chwilkę przygotuję obrazek



Teraz pierwsze co musisz koniecznie zrobić to wlutować drugi rezystor 100k zamiast oryginalnego. Zorientuj się czy uda Ci się wlutować kawałki gołego przewodu w miejscu jak na rysunku. Od spodu płytki oczywiście

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[konradskala]

Wlutowałem - połączone

[stern]

Ok, teraz osiągnęliśmy limit jaki był możliwy do uzyskania za pomocą prostych przeróbek. Ta charakterystyka jaka występuje obecnie jest już związana z charakterystyką potencjometru i filtra Loudness. Wymiana potencjometru jest raczej niemożliwa ze względu na jego specyficzną konstrukcję. Prawdopodobnie nie jest możliwe dobranie jakiegoś potencjometru chociażby ze względu na odpowiednie wymiary mechaniczne.

Możemy natomiast zrobić balans tak aby wyciszał całkowicie kanały jeżeli tak byś wolał.

[konradskala]

Stern, zaczekaj jeszcze chwilkę - dosłownie za 10 minut coś jeszcze napisze

[stern]

ok

[konradskala]

Już piszę.



Wzmacniacza na razie zostawmy w spokoju. Jest duża poprawa, da się użytkować po mojemu. Balanse jakby co zajmiemy się później.



Natomiast trzeba jeszcze co nieco sprawdzić w tunerze. Wykryłem jeszcze dwie usterki:



1. Nie działa pokrętło "stereo" wcale, tzn. nic się nie dzieje z dźwiękiem.

2. Nie działa pokrętło "muting" - wg mnie po wciśnięciu łopatki "muting" i kręceniu gałką "muting" powinien się ściszać lub podgłaśniać dźwięk. Nic się takiego nie dzieje. Jedynie przy maksymalnym położeniu na minus i wciśniętej łopatce wygasa dźwięk. Lekko przekręcę - znowu idzie pełną parą. Nie ma stopniowania, a o to chyba chodzi.



Nawet nie mam tyle tupetu, żeby Cię o cokolwiek więcej prosić. Dzisiaj już i tak nic nie zrobimy bo jestem z dzieckiem, ale jakbyś miał ochotę na zabawę jutro po 16 to ja się piszę.

[stern]

Ok, do balansu nie będę Ci potrzebny ponieważ jest to proste Na obrazku są pokazane zworki z drutu które należy wlutować obojętnie z której strony płytki. Od strony oporników też jest to możliwe. Oporniki możesz zostawić w płytce i do nich dolutować kawałki przewodów. Jutro po 16tej prawdopodobnie będę ale nie wiem w tej chwili na 100%. Na temat tunera napiszę za chwilkę.



To prawdopodobnie nie są usterki tylko niezrozumienie funkcji tych potencjometrów. Przy potencjometrach masz wyraźnie napisane Trigger. Przekładając to na zrozumiały język jest to ustawianie progu zadziałania. W przypadku potencjometra stereo jest to ustawianie progu zadziałania dekodera stereo. Całkiem fajna funkcja. Normalnie tunery załączały sobie odbiór stereo w chwili kiedy sygnał z anteny był dostatecznie wysoki aby było możliwe zdekodowanie go do postaci stereofonicznej. Poniżej tego progu dekoder przełączał się na odbiór mono. Był to stały próg. Tak ma większość tunerów analogowych. Skutki były takie, że słabsze stacje jeszcze możliwe do odebrania w stereo szumiały dość znacznie. Jeżeli ktoś chciał koniecznie słuchać takiej stacji i drażnił go szum musiał się podnieść i przełączyć tuner w trym monofoniczny. Wówczas szum znikał ponieważ do odbioru mono potrzebny jest dużo mniejszy sygnał z anteny. W tym tunerze próg ustawiasz sobie sam. Normalnie muting był stosowany aby wyciszyć szum i najsłabsze stacje podczas strojenia. Był to zwykle przełącznik o stałym progu. W tym przypadku potencjometrem Muting ustawiasz próg od którego ''widzi'' on wogóle stację. Poniżej tego progu wycisza on dźwięk całkowicie podczas przestrajania. Dźwięk będzie włączany tylko w przypadku kiedy układ napotka na stację nadającą powyżej ustawionego progu. Jeżeli coś jeszcze nie jest jasne to oczywiście pytaj.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[konradskala]

Faktycznie, nie sprawdzałem pod tym kątem tunera.

Idąc tym tokiem rozumowania, mogę na próbę niedostrajać dokładnie danej stacji (tak żeby coś było słychać i szumiało jednocześnie)i wtedy próbować działanie tego triggera?

[stern]

Tak właśnie, tak samo sprawdzisz pot. stereo



Musisz tylko wyłączyć AFC ponieważ z włączonym będzie Ci i tak starał się dostroić dokładnie. Możesz też próbować z wyjętą anteną
