POŻAR W DECKU! POMOCY!

[stern]

Konrad, musimy to robić systematycznie i dokładnie i krok po kroku bo robi się bałagan. Miernik ustaw na 200 i nie przestawiaj. Powtórz pomiary tych popalonych rezystorów na obu płytkach jeżeli wcześniej mierzyłeś na innym zakresie i wszystkie elementy które będziemy mierzyć wylutuj z jednej strony.

Przyjmij któryś kanał umownie jako lewy a drugi jako prawy tak abyśmy zawsze wiedzieli o czym mówimy i żebyśmy obaj mówili o tym samym.

[konradskala]

Miernik ustawiam na 200 (obok symbolu omega). Zaraz jeszcze raz podam wyniki.



Oto lewa i prawa:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[stern]

Ok, takie powinny być wartości oporników jak na obrazku. Te zakreślone w kółku możesz zostawić ponieważ wyglądają na sprawne. Pozostałe należy wymienić na nowe. Wówczas przełączniki będą działać poprawnie. Teraz zmierz w obu kanałach te prostokątne rezystory i te okrągłe elementy, wylutowując po jednej końcówce.



a

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[konradskala]

Po wylutowaniu po jednej nóżce zarówno w lewym i w prawym nic - płaski i te dwa sklejone bez reakcji miernika.

[stern]

Jeżeli ten opornik wskazany strzałką nic nie pokazuje to należy go wymienić. Jest to 27 Ohm 5W.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[konradskala]

Tak ten nic, obok nic, płaski nic.

[stern]

Ten żółty to kondensator więc omomierz nie może czegokolwiek pokazać jeżeli jest on sprawny. To płaskie to trudno powiedzieć co to jest i jaką pełni funkcję oraz jak powinien się on zachować podczas pomiaru omomierzem. Serwisówka by się przydała. Zostawiamy go w związku z tym tak jak jest.

[konradskala]

Serwisówkę znalazłem jest ale jest płatna 14 dolarów.



Teraz tak: jak w poniedziałek powymieniam te popalone na nowe to powinno wystarczyć do działania przełączników. Pytanie czy wszystkich, czyli od wysokich i presence? Czy te popalone były odpowiedzialne za wszystko?



Pytam, bo może to pokrętło presence tłumi mi średniotonowy.

[stern]

Ten przełącznik przy popalonych rezystorach jak jest nazwany? Jaką ma nazwę ten drugi? Z tą serwisówką to nie spiesz się chyba że chcesz ją kupić tak czy inaczej, byłoby wtedy łatwiej ale i bez niej damy radę



Działanie tego przełącznika przy popalonych rezystorach będzie poprawne jak je wymienisz.

[konradskala]

Ten przy popalonych jest od wysokich - treble control. Ten drugi przy dobrych nazywa się presence.



Przy okazji odlutowałem po kabelku od średniotonowych. Obydwa głośniki mają taką sama wartość na mierniku 6,8 więc raczej są dobre.

[stern]

Ten drugi przełącznik jest związany z tymi dobrymi rezystorami oraz z tymi prostokątnymi i współpracuje z tym głośnikiem obok którego się znajduje.

Kondensatora elektrolitycznego który znajduje się na płytce z przełącznikami nie musisz wymieniać. Nie wpływa on na dźwięk ponieważ współpracuje jedynie z czerwoną diodą.



Ten duży średniotonowy możesz sprawdzić zamieniając go miejscami. To że ma taką samą oporność nie koniecznie oznacza że jest on całkowicie sprawny. Może być tak że pod wpływem temperatury coś tam się wewnątrz stało. A może to być coś w zwrotnicy.



Możesz jeszcze sprawdzić to w następujący sposób, odłączyć oba głośniki średniotonowe od układu i podłączyć je bezpośrednio do wzmacniacza. Przełączyć wzmacniacz na mono, wyciszyć maksymalnie basy i posłuchać nie dając zbyt dużo mocy. Wówczas będzie słychać czy równo pracują

[konradskala]

To w poniedziałek przywrócę działanie przełączników, tak żeby być pewnym ich działania. Posłucham, porównam, sprawdzę co się dzieje z dźwiękiem.

Ten głośnik nie jest wcale taki łatwy do wymontowania, bo muszę na siłę wydrzeć siatkę. Jak już bym to zrobił to mam dostęp do śrub, ale i tak głośnik jest sklejony z przodu. Te kolumny są cholernie ciężkie i dość pancerne. Wolałbym zamienić płytki lub zwrotnice między kolumnami niż rozbierać ten front.



Aha, bezpośrednio do wzmaka.

Jeden głośnik do lewego, a drugi do prawego kanału. Na pewno nic nie spalę? Nigdy tak nie robiłem, bo zawsze myślałem, że musi być zwrotnica.



W Dualu mam guzik mono i już dobry balans

[stern]

Możesz i tak zrobić ale zamienić musisz zwrotnice, nie płytki z przełącznikami. Nie spalisz jak wyciszysz basy do minimum i nie będziesz tego sprawdzał bardzo głośno. Tak, jeden do lewego, drugi do prawego. Jeżeli to nie jest problem duży to wyjmij jedną zwrotnicę i sfotografuj ją z obu stron. Narysuję sobie na tej podstawie schemat i wówczas będę wiedział co należy dalej zrobić.

[konradskala]

Dobrze wiedzieć, przeprowadzę doświadczenie jutro. Dzisiaj daje sobie siana, jest tak duszno, że nie będę już nic dźwigał.

[stern]

Dobrze wiedzieć, przeprowadzę doświadczenie jutro. Dzisiaj daje sobie siana, jest tak duszno, że nie będę już nic dźwigał.

OOO smacznego!!! ;)

[konradskala]

Sprawdziłem głośniki bez zwrotnicy. Jednak jeden gra ciszej, więc czeka mnie naprawa.

[stern]

No to przynajmniej zwrotnice można ostrożnie uznać za sprawne. Ale tam jest jeszcze jeden "myk". Ten płaski okrągły element jest termistorem. Jest on włączony równolegle do opornika 27 Ohm. Opornik 27 Ohm wraz z równolegle do niego podłączonym termistorem jest włączony w szereg z głośnikiem wysokotonowym. Z wczorajszych pomiarów wynikało że rezystor i termistor mają przerwę. Nie jest to możliwe ponieważ w tym przypadku ten głośnik nie działałby. Chciałbym abyś jeszcze raz uważnie zrobił pomiary tych elementów w obu kanałach.

[konradskala]

Kupiłem w kiosku nową baterie do miernika.

Teraz pokazuje:

Prawa:

- płaski - 2

- prostokątny 27

- podłużny przy prostokątnym 1,8



Lewa jw, ale podłużny przy prostokątnym - brak rekcji miernika

[stern]

Lewą można uznać za sprawną, inaczj mówiąc nie musisz już wymieniać opornika 27 Ohm. W prawej dziwne jest to że pomiar kondensatora wskazuje 1,8. Wylutuj jedną końcówkę i spróbuj ponownie zmierzyć

[konradskala]

Było wylutowane wcześniej - pomiar pływa - teraz pokazuje 1,1, 1,6, 0,8, 0,9 - w tych granicach.

Jak przytrzymam sondy z minutę to spada do 0,6

[stern]

W takim razie jest on uszkodzony i musisz go wymienić. Nie musi być jakiejś specjalnej jakości ponieważ współpracuje on jedynie z czerwoną diodą świecącą.

[konradskala]

A możesz podać jakieś orientacyjne parametry?

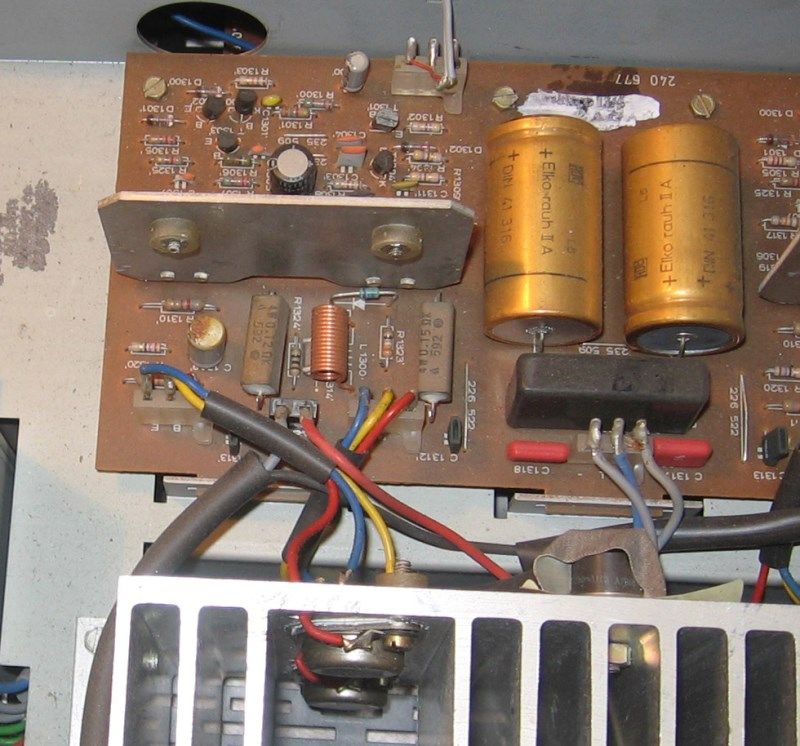

Jeszcze fotki tego wylanego 47uF 25V we wzmaku.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[stern]

Mogę Ci podać dokładne parametry jeżeli sfotografujesz go tak aby było widać napisy na nim:)

[konradskala]

No tak, myślenie nie boli:)

[stern]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

stąd możesz ściągnąć serwisówkę, ale trzeba się tam zarejestrować i uploadować w zamian coś innego lub zapłacić.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[konradskala]

Też to znalazłem, ale nie potrafię się poruszać po tej stronie. Jeśli potrafisz coś uploadować to próbuj.

Odezwę się o 20 godz.

[stern]

Nie chce mi się za bardzo tym bardziej że już jest mi nie potrzebna ponieważ tam na tej stronie można znaleźć taki malutki schemacik z którego już się dowiedziałem tego czego potrzebowałem.

[konradskala]

Jestem z powrotem. Oto zdjęcie

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[stern]

Kondensator jest 1uF/100V. Na inne napięcie też może być, to nie ma istotnego znaczenia.



Z tego wszystkiego wynika że po wymianie tych popalonych elementów zostanie tylko głośnik do remontu. I ewentualnie wymiana elektrolitów w zwrotnicy.

[konradskala]

Mam na miejscu faceta z dużym doświadczeniem, który potrafi to zrobić. Już kiedyś naprawiałem u niego głośniki z bardzo dobrym efektem.

To jak radzisz? Wymontować zwrotnice i iść z nią do sklepu celem doboru nowych elementów? Czy na razie zaczekać?
