Interesujący wzmacniacz 150w

SpoX · 3 Lipca 2011

Są to moje pierwsze próby z elektroakustyką więc proszę o wyrozumiałość:)

Może ten wzmacniacz jest stary, bo ze starej knigi 1986, ale ma dość dobre parametry, i to przykuło moją uwagę, projekt wykonany przez firmę Linear Audio Systems.

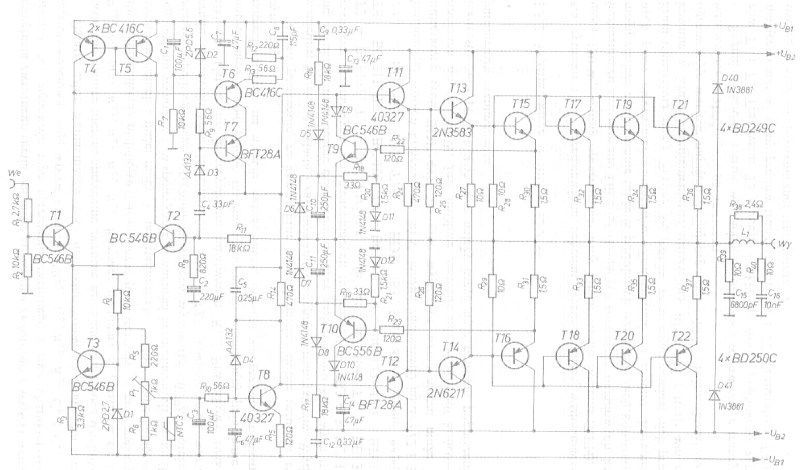

Wg autora wzmacniacz posiada ok 150w przy 4ohm, ale wg mnie oferuje więcej, znaczny zapas mocy jest niewykorzystany, patrząc na to jakie siedzą końcówki mocy (po cztery pary bd249c/bd250c,

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) ).

Parametry wzmacniacza:

Moc znamionowa 4ohm 150w/8ohm 100w

Pasmo przenoszenia 3hz-1mhz

Współczynnik zawartości harmonicznych <0,006%

Odstęp sygnału od zakłóceń >100db

Największa szybkość zmian napięcia wyjściowego 100v/us

Znamionowe napięcie wejściowe 1,5v

Napięcie zasilania +- 60v

Wzmacniacz posiada zabezpieczenia przeciw zwarciowe, termiczne, zabezpieczenie głośników przed składową stałą.

Może to was zainteresuje, i mam nadzieje ze nie dubluje jakiegoś tematu którego nie znalazłem. Pozdrawiam

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

vik · 5 Lipca 2011

Na owe czasy to nie byl zly wzmacniacz. Ten 1MHz to bez podwojnego Zoebla i cewki na wyjsciu moze da sie osiagnac. Same tranzystory mocy maja 3MHZ, tzn unity gain osiagaja. Za duzej mocy RMS na 8 ohm nie osiagniesz bo maxymalne dopuszczalne napiecie emiter kolektor tych tranzystorow wynosi 100V. Nieco powyzej 100W RMS to jest max na 8 ohm. Znieksztalcenia pewnie na 1kHz podane. Modyfikujac uklad i zmieniajac tranzystory mozna osiagnac na nim znacznie wyzsze moce przy odpowiednio wyzszym napieciu zasilania i osobnym regulowanym zasilaczu dla LTP i VAS.

Prosciej bedzie kupic dwie plytki Diamond'a z jims audio na EBay. Na orginalnych tranzystorac OnSemi mjl3281/1302 ma niezle parametry. Oczywiscie emitery tranow sterujacych trzeba uwolnic od polaczenia na nfb i zwiekszyc do 2x39-47ohm w zaleznosci od napiecia zasilania (np 2x57V). Zasilanie LTP i VAS z regulowanegoo 2x60-62V.

pozdrawiam,

**max-bit** · 5 Lipca 2011

To bardzo stara konstrukcja i typowa ....

Większości elementów juz nie kupisz, a nowe zamienniki (elementy podobne parametrycznie) dają ci nowy wzmacniacz więc wykonywanie tego wzm wg tego schematu jest po prostu totalnie bez sensu .

A propos 3 MHz to mało jak na audio dziś się stosuje (mówmy tu o dobrych wzm) co najmniej 30 MHz a czasmi nawet i 100 MHz to nie problem ( no pomijając koszty )
