Kopia Avalon Acoustics Sentinel

[Marcin-utopia]

Marcin,



czy te ostatnie zdjęcia są aby z rodzimej fabryki? - czy tez dokumentacja czyjegoś klonowania -

pytam, bo patrząc na historię np naszego forum to ludzie różne zdjęcia zamieszczali, np że robią piękne sonusy a zamieszczali zdjęcia z włoskiego forum diy - czasem naciąć się można...



pzdr



W





te fotki wklejał Elberoth jak był w fabryce avalona

[Cytrus]

No to teraz wszystko jest jaśniejsze - dzięki!



pzdr



W

[Tomas73]

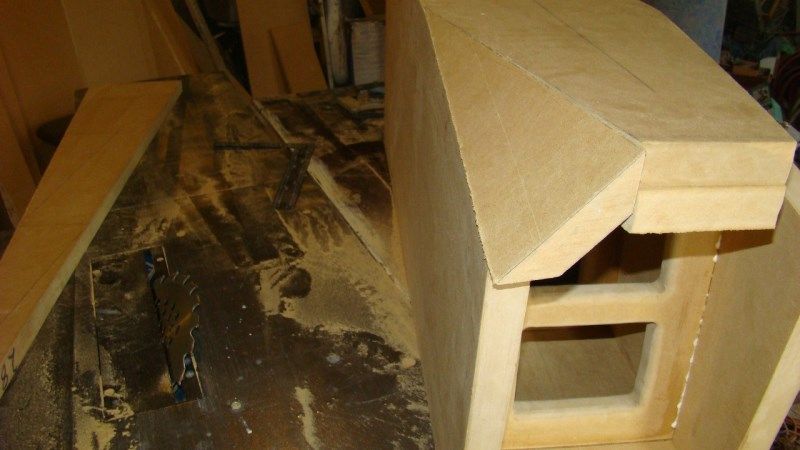

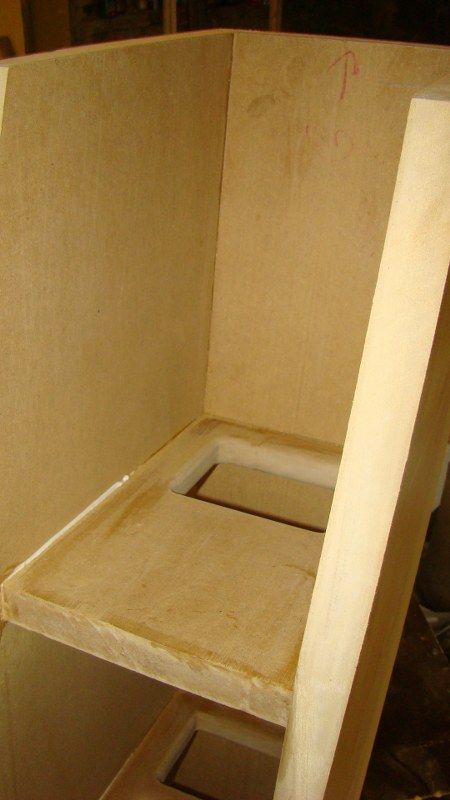

Tomek01 robi wersje oszczędną chyba teraz tylko dopasuje skosy i będzie cienki front-zobaczymy???

[tomek0104]

Tomek01 robi wersje oszczędną chyba teraz tylko dopasuje skosy i będzie cienki front-zobaczymy???

Chłopaki co wy piszecie ,jaka oszczędna wersja to było tylko poskładane na sucho aby sprawdzić czy wszystko pasuje .przód będzie z dwóch płyt tak jak jest w projekcie .

Zresztą cały projekt opiera się na ty projekcie .

Ale mogę zrobić z trzech płyt .

Zresztą mam pytanie .Po co np 12cm przód ,(załuszmy że litraż kolumny zachowamy ) to po co taki gruby ten front??????????????????????????? no niech mi ktoś powie.

Bo moim zdaniem .Taki gruby przód jest tylko potrzebny po to aby nie ingerować w pudło za skosami .I skosy wykonuje się tylko na sklejonych płytach.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Marcin-utopia]

Chłopaki co wy piszecie ,jaka oszczędna wersja to było tylko poskładane na sucho aby sprawdzić czy wszystko pasuje .przód będzie z dwóch płyt tak jak jest w projekcie .

Zresztą cały projekt opiera się na ty projekcie .





Nie znaczy , że on jet poprawny wiem to z doświadczenia

[tomek0104]

Nie znaczy , że on jet poprawny wiem to z doświadczenia

Przecież miałeś mi doradzać .Pytałem się czy to dobry projekt ,Tak piszesz bo zazdrościsz ,piszesz o jakiej większej ilości wzmocnień środku w swojej kolumnie,jakieś 12cm fronty i co ,a w sumie to i tak to nic nie da.Płyta 30mm sama w sobie jest bardzo sztywna ,więc po co tyle wzmocnień.Przecież to nie kolumna estradowa 1000Watt ani skrzynka do detonacji niewypałów z 2 wojny światowej używana przez saperów . Nie wiem czy któryś z was zna się na stolarce ,ale dla mojego teścia który robi w tym 28 lat to kompletna bzdura .Zobaczyliście panel przedni o dużej grubości i się podniecacie ja chińczyk bateryjką .

robiłem pomiary obudowy ,z tym grubym przodem 12cm czy więcej a moja obudową która robię .Wziosek jast taki że t tej z 12cm frontem nie ma załamań w srodku obudowy ,są same kąty proste,a moja ma wstawki w postaci klinów i jest w porównaniu z ww. obudową ok 0,5 litra mniejsza .To tyle chyba nie będę dalej udzielał się w tym temacie bo znacie się lepiej .A ciekawe ilu z was zrobiło takie kolumny sami jedynie tylko Marko3t.

Jak je skończę po forniruje i polakieruje to pogadamy.

[Tomas73]

Ja trzymam kciuki ,nie obrażaj sie tylko zdawaj relacje z postępu prac ,własnie ten front jedynie dla tego taki gruby w org. zeby poscinac skosy ,ale jak Ty wstawiasz kliny to 2 płyty w zupelnosci wystarczy,Tomek01 czekam na dalsze fotki

[Marcin-utopia]

Tomku nie obrażaj się



nie mam czego zazdrość bo od jakiegoś czasu gram na tych kolumnach :)



A to co mówię wiem z doświadczenia !

[ulan66]

tomek0104



Zazwyczaj nie wtrącam się w takie "rozmowy", ale tym razem zrobię to.

Wydaje mi się, że delikatnie mówiąc unosisz się i zbyt pochopnie wyciągasz wnioski. Takie moje zdanie. Fajnie, że szanujesz zdanie teścia z dużym doświadczeniem, pytanie jakie ma on doświadczenie w budowaniu/konstruowaniu kolumn głośnikowych skoro podważacie zalety i działanie wzmocnień.

Moim zdaniem robisz coś dla siebie i możesz zrobić jak Ci się tylko podoba, ale jest to dość poważny projekt i gdybym miał takie warunki jak Ty i teść zrobiłbym wszystko żeby potem jak usiądę do słuchania nie żałować czegoś czego nie zrobiłem podczas produkcji.

Życzę powodzenia i czekam na więcej relacji.

[tomek0104]

Nie unoszę się ale jak się pytałem jakiego projektu mam się trzymać to nik nic nie powiedział .A jak już pociłem płyty to teraz okazuje się że coś mam nie tak.Wzmocnia są trzy i to moim zdaniem starczy .Marcin twierdzi że coś może być nie tak ,tylko ja nie wiem co .Porównywałem jego projekt z tej stony

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

a moim to są milimetrowe różnice .Jedynie mógł dac więcej przegród .Bo objętość obudowy musi byc zachowana .Jak kogoś uraziłem to przepraszam .

Jeszcze jedno to co mógł bym jeszcze zmieć ??bo bede robił jeszcze jedne ale pod etona

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Marcin-utopia]

Nie unoszę się ale jak się pytałem jakiego projektu mam się trzymać to nik nic nie powiedział .A jak już pociłem płyty to teraz okazuje się że coś mam nie tak.Wzmocnia są trzy i to moim zdaniem starczy .Marcin twierdzi że coś może być nie tak ,tylko ja nie wiem co .Porównywałem jego projekt z tej stony

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

a moim to są milimetrowe różnice .Jedynie mógł dac więcej przegród .Bo objętość obudowy musi byc zachowana .Jak kogoś uraziłem to przepraszam .

Jeszcze jedno to co mógł bym jeszcze zmieć ??bo bede robił jeszcze jedne ale pod etona





wzmocnienie żeby ściągnąć wszystkie ścianki



tylko ten otwór w 2 płycie zrób dużo większy żeby nie robiła się tuba .



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Tomas73]

Nie unoszę się ale jak się pytałem jakiego projektu mam się trzymać to nik nic nie powiedział

to juz raczej jest tylko i wyłącznie Twój wybór



zaczyna byc cos widac,w takim tępie paczki będą za chwile gotowe he he

[ulan66]

Marcin, te foty to z Twojej budowy?

[tomek0104]

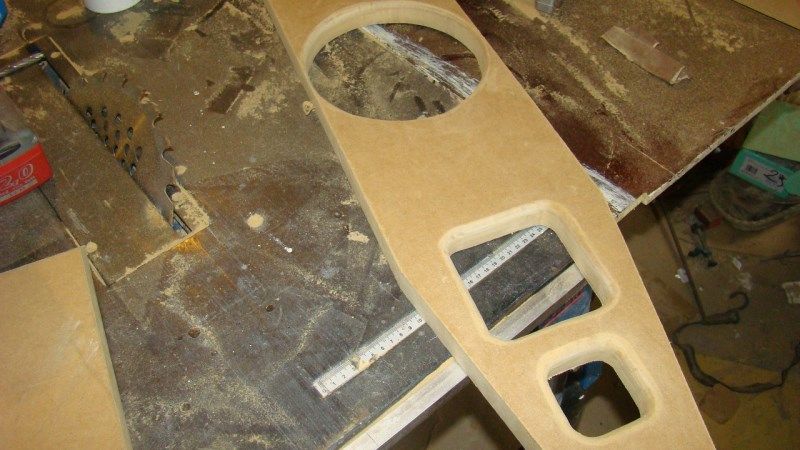

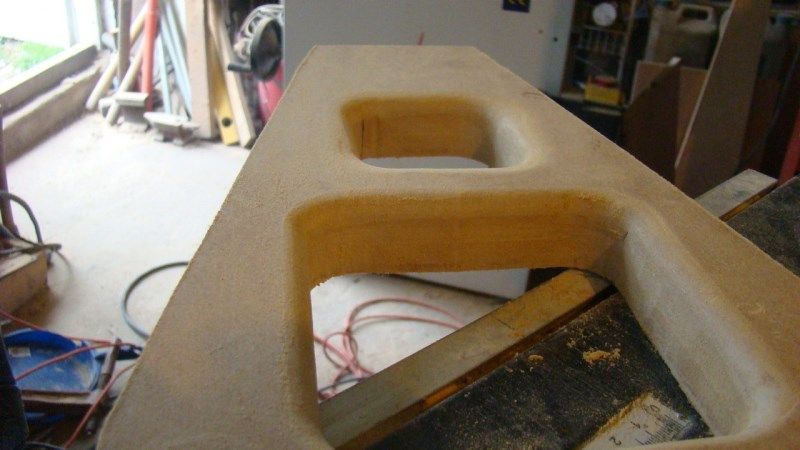

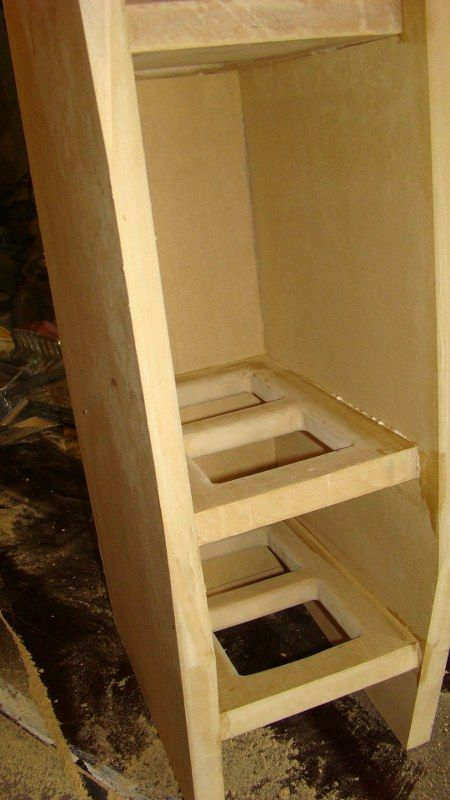

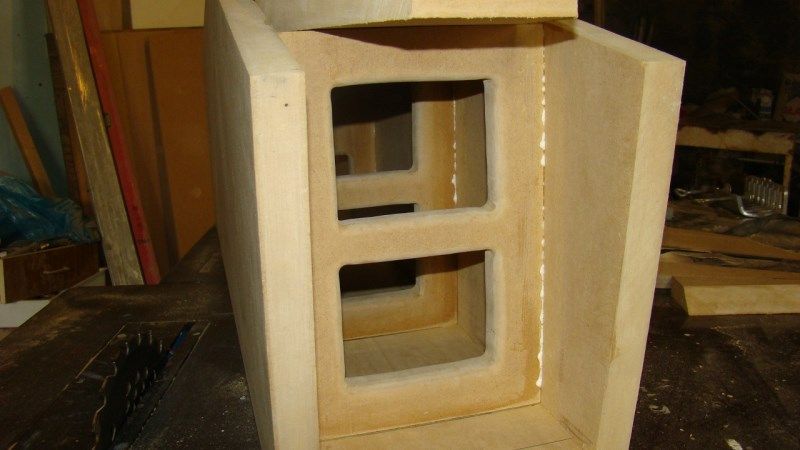

W następnych kolumnach dam więcej wzmocnień ,tak jak to robi B&W

tylko ten otwór w 2 płycie zrób dużo większy żeby nie robiła się tuba .

To będę musiał poprawić bo ma średnice 195mm.

Jeżeli chodzi ci o otwór pod basowy głośnik??Ale ty masz 4 płyty takie same dopiero później się rozszerza.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Marcin-utopia]

Marcin, te foty to z Twojej budowy?

Nie fotki z netu moje wycinane na cnc trochę inaczej zrobione



Sent from my GT-I9100 using Tapatalk

[ulan66]

jak masz swoje jakieś zdjęca z produkcji i możesz to wrzuć. porównamy.

[tomek0104]

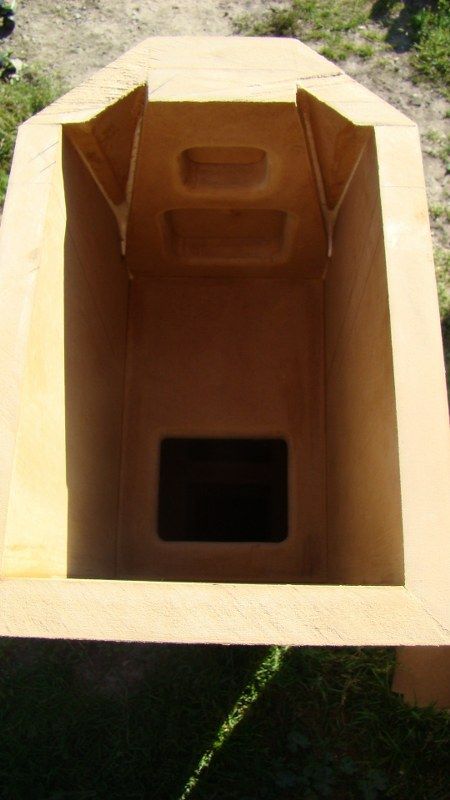

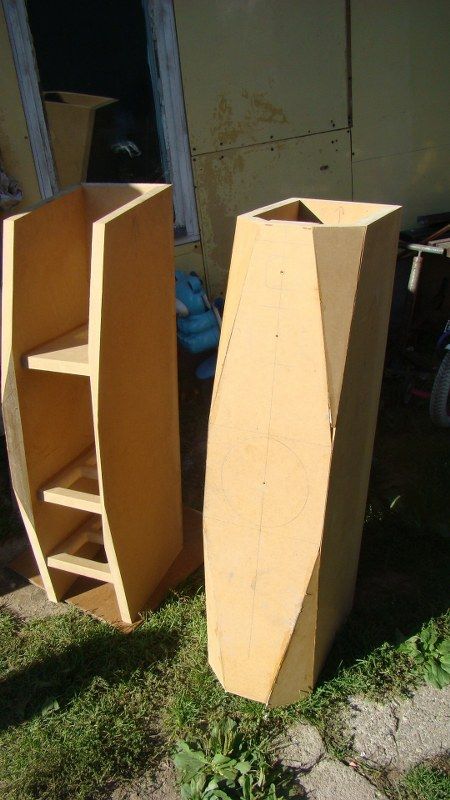

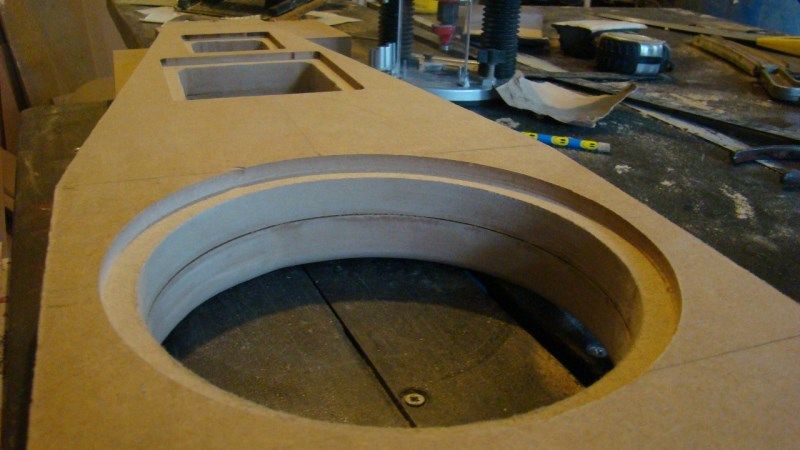

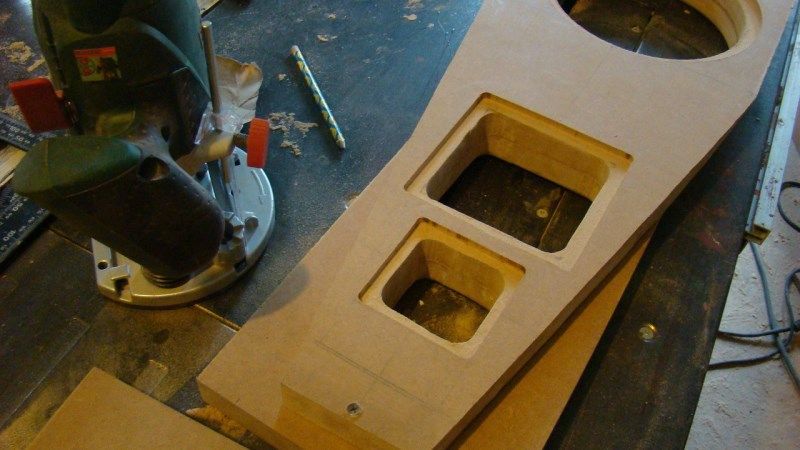

Powoli coś zaczyna być widać ,czeka mnie trochę szpachlowania zwłaszcza tam gdzie przyszły trójkąty .

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Marcin-utopia]

Powoli coś zaczyna być widać ,czeka mnie trochę szpachlowania zwłaszcza tam gdzie przyszły trójkąty .





dlatego lepiej jest dać gruby front i ścinać skosy



Wymiary accutonów średnio się sprawdzają z tym co podaje producent



wiedz bym się nie spieszył nim nie będzie głośników

[tomek0104]

dlatego lepiej jest dać gruby front i ścinać skosy



Wymiary accutonów średnio się sprawdzają z tym co podaje producent



wiedz bym się nie spieszył nim nie będzie głośników

Z tym co piszesz że grubszy front jest lepszy to przyznam ci racje ,Więcej piep... z tymi trojkątami niż trzeba.

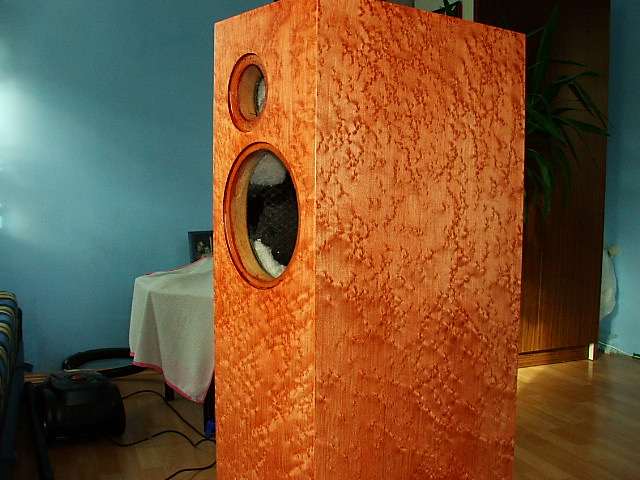

Chce kupić fornir pawie oczko czy to dobra cena .5 m 2 starczyć powinno.

Chce uzyskać taki sam kolor .

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Marcin-utopia]

Z tym co piszesz że grubszy front jest lepszy to przyznam ci racje ,Więcej piep... z tymi trojkątami niż trzeba.

Chce kupić fornir pawie oczko czy to dobra cena .5 m 2 starczyć powinno.

Chce uzyskać taki sam kolor .

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



W CDO będzie taniej 49,2 za m2



lub kup klon muszla ten dopiero jest ładny :) taki jak na oryginałach



Avalony ładnie wyglądają w jasnym fornirze



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[tomek0104]

W CDO będzie taniej 49,2 za m2



lub kup klon muszla ten dopiero jest ładny :) taki jak na oryginałach



Avalony ładnie wyglądają w jasnym fornirze



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Trochę drogi ten fornir .

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Marcin-utopia]

Trochę drogi ten fornir .





"Tanio to psy mięso jedzą" :)



Ale ładny trójwymiarowy



[tomek0104]

Ten fornir jest piękny i taki kupie .muszę tylko dobrze wyliczyć ile trzeba ale na pewno ok 5 m2 trzeba kupić . Ponad 1000zł pęknie .Ale takiego forniru nikt nie będzie miał chodzi mi o diy.:) Ten projekt ze względu na wszystko zapowiada się pięknie .

[Marcin-utopia]

Ten fornir jest piękny i taki kupie .muszę tylko dobrze wyliczyć ile trzeba ale na pewno ok 5 m2 trzeba kupić . Ponad 1000zł pęknie .Ale takiego forniru nikt nie będzie miał chodzi mi o diy.:) Ten projekt ze względu na wszystko zapowiada się pięknie .





Ja na taki poluje tylko ten z aledrogo jest za drogi



Można go kupić za 100zł za m2



na górny i dolny wieniec przyklej hdf bo będzie wychodzić klawiszowanie



Ja na taki poluje tylko ten z aledrogo jest za drogi



Można go kupić za 100zł za m2



na górny i dolny wieniec przyklej hdf bo będzie wychodzić klawiszowanie





Tomku jak byś potrzebował accutonów jestem w stanie załatwić taniej :)

[tomek0104]

Ja na taki poluje tylko ten z aledrogo jest za drogi



Można go kupić za 100zł za m2



na górny i dolny wieniec przyklej hdf bo będzie wychodzić klawiszowanie









Tomku jak byś potrzebował accutonów jestem w stanie załatwić taniej :)

Szukałem tego forniru na ebayu i coś by znalazł ,co do accutonów to daj ceny na PW.

[Karol.R]

Pamiętaj że Accuton wypuścił całkiem nową serie wszystkich glośników. Różnią sie one od starych modeli również wymiarami. Loudspeakershop ma chyba teraz jakaś promocje na te głośniki ze starszej serii. Jak dobrze zgadzasz to może nawet jakiś rabat uda Ci sie uzyskać na nową serie.

[Marcin-utopia]

Pamiętaj że Accuton wypuścił całkiem nową serie wszystkich glośników. Różnią sie one od starych modeli również wymiarami. Loudspeakershop ma chyba teraz jakaś promocje na te głośniki ze starszej serii. Jak dobrze zgadzasz to może nawet jakiś rabat uda Ci sie uzyskać na nową serie.





po lewej nowe oznaczenie



label in 2009 new label

BD20N-4-31 BD20-4-031

BD20-6-31 BD20-6-031

BD25N-4-34 BD25-4-034

BD25N-6-34 BD25-6-034

BD30N-4-35 BD30-4-035

BD30N-4-36 BD30-4-036

BD30N-6-35 BD30-6-035

BD30N-6-36 BD30-6-036

BD50N-6-39 BD50-6-039

C153-T11-82 C153-11-082

C153-T4-82 C153-4-082

C153-T8-82 C153-8-082

C173-13-94 C173-13-094

C173-8-94 C173-8-094

C173-T6-95 C173-6-095

C173-T6-95E C173-6-095E

C173N-T12-90 C173-12-090

C173N-T12-96 C173-12-096

C173N-T12-96E C173-6-096E

C173N-T6-90 C173-6-090

C173N-T6-96 C173-6-096

C173N-T6-96E C173-6-096E

C180-13-94 C180-13-094

C180-8-94 C180-8-094

C180-T11-95 C180-11-095

C180-T6-95 C180-6-095

C180-T6-95E C180-6-095E

Seite 1 von 2

label in 2009 new label

C220-T11-220 C220-11-221

C220-T6-220 C220-6-221

C220N-T12-220 C220-12-222

C220N-T6-220 C220-6-222

C220N-T8-220 C220-8-222

C222-T11-220 C222-11-221

C222-T6-220 C222-6-221

C222N-T12-220 C222-12-222

C222N-T6-220 C222-6-222

C25-4-12 C25-4-012

C25-6-12 C25-6-012

C25N-4-13 C25-4-013

C25N-6-13 C25-6-013

C30-4-23 C30-4-023

C30-6-23 C30-6-023

C30N-4-24 C30-4-024

C30N-4-25 C30-4-025

C30N-6-24 C30-6-024

C30N-6-25 C30-6-025

C50-4-44 C50-4-044

C50-8-44 C50-8-044

C90-6-78 C90-6-078

C90-6-79 C90-6-079

C90-T13-89 C90-13-089

C90-T6-89 C90-6-089

[tomek0104]

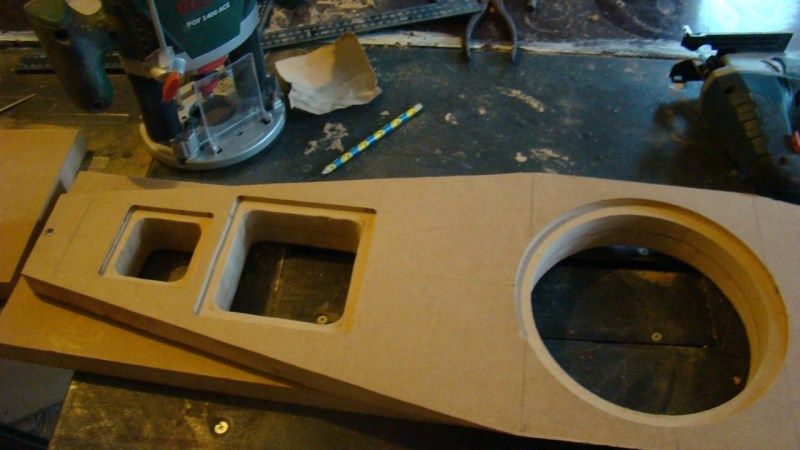

Jeszcze dzień i będą skończone ,zostanie czekać na fornir .Mam nadzieje że wymiary głośników accutona się nie zmienią .

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Marcin-utopia]

Jeszcze dzień i będą skończone ,zostanie czekać na fornir .Mam nadzieje że wymiary głośników accutona się nie zmienią .





zdziwisz się :)



w rękach miałem z 10-15 par i wymiary plus minus 1-2 mm w obwodzie



w podfrezowaniu 2-3 mm

[tomek0104]

zdziwisz się :)



w rękach miałem z 10-15 par i wymiary plus minus 1-2 mm w obwodzie



w podfrezowaniu 2-3 mm

Wszystko przyjdą jak przyjdą głośniki .:(
