Wzmacniacz sluchawkowy

[Demasked75]

Witajcie, z wielka chęcią pisałybym się na 4 płytki pod LME49600.

[loszmi]

Wzmacniacz nabrał kształtów.

Dyskusyjne jest umiejscowienie trafo, ale nic nie brumi:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[loszmi]

Okablowanie sygnałowe, to srebrny instrumentalny Schultz, drabinka na Dale, 10K, łącznik od Polifonii, płytka LT1210 od Veterana. Toroid 2x12V, 30VA z Toroidy.pl

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[neodom]

Łoszmi , fajna buda .

Ja ostatnio zlozylem w takiej skrzynce GainClone'a .

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[aka63]

To ja też się pochwalę. Wzmacniacz słuchawkowy TPA6120 (zasilanie sieciowe)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[mefju]

Bardzo ładny :) pokażesz środek?

[aka63]

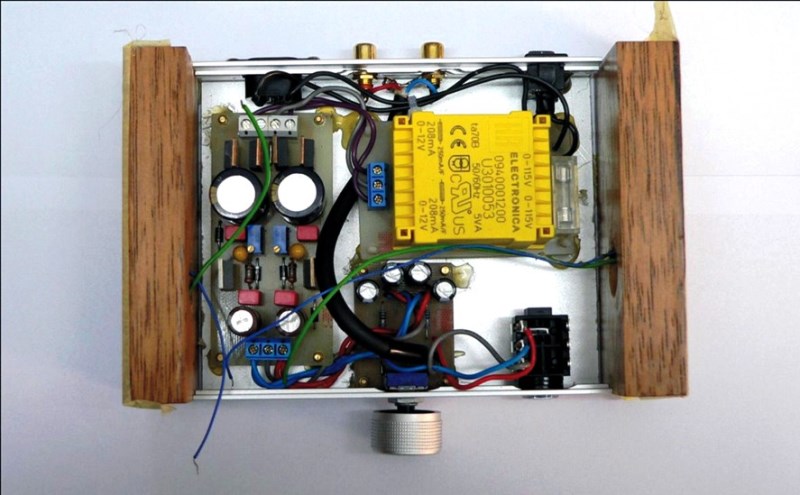

Zdjęcie środka (jeszcze na etapie montażu) i ...efekt końcowy

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Demasked75]

Czy może ktoś wie jakie stabilizatory napięcia są zastosowane w projekcie pod LME49720+LME49600?

[gaballus]

Demasked75, 21 Kwi 2010, 18:12



>Czy może ktoś wie jakie stabilizatory napięcia są zastosowane w projekcie pod LME49720+LME49600?



LME49600 wytrzymuje +/-20V, LME49720 +/-17V, możesz więc zastosować stabilizatory na 15V, ale chyba najsensowniej 12V, ja takie właśnie zastosowałem.

[piotr_37]

>aka63

Ciekawe, podświetlenie podwozia obudowy kojarzy mi się z dość znanym filmem ;)

[Demasked75]

Czyli 7815T i 7915T wystarczą?

[gaballus]

Demasked75, 22 Kwi 2010, 19:44



>Czyli 7815T i 7915T wystarczą?



tak, chociaż jak pisałem włożyłbym raczej 7812T i 7912T, ale 15 też będą ok. 12 będą bardziej uniwersale jeśli chciałbyś się pobawić podmianą WO, nie wszystkie WO wytrzymają 30V zasilania.Ale jeśli robisz wyłącznie pod LME49720 mogą być 15.

[Demasked75]

Wielkie dzięki. Tylko co to te WO? :)

[piotr_37]

wzmacniacze operacyjne skrót WO

[Demasked75]

Mam pytanie czy instalowac kondensatory mkt c13,c14,c15,c16,c17,c34,c35,c36 o wartości 10nF w sekcji zasilacza? Czy sobie je darować?

[gibon007er]

Witam

Gdzie można dostać jakieś fajne i tanie obudowy na słuchawkowca ?

[gaballus]

Demasked75, 29 Kwi 2010, 22:09



>Mam pytanie czy instalowac kondensatory mkt c13,c14,c15,c16,c17,c34,c35,c3 6 o wartości 10nF w

>sekcji zasilacza? Czy sobie je darować?



jeśli stosujesz szybkie diody to raczej je sobie daruj. Kondensatory te "zwolnią" diody.

[Demasked75]

Dziękuje za odpowiedz.

[robsmok]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



hmm

czy ktoś może jeszcze raz wrzucić schemat do tego PCB ?

nie wiem jakiej pojemności kondy mam zapakować w części zasilania

470u minimalnie brumią :(



TNX

POZDRO

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Krzych 2]

Z mojego doświadczenia masz pętle masy, zwiększanie pojemności niewiele pomoże. Chociaż pewnie można i dać po 2200 uF tak dla świętego spokoju

[maczekg]

Możesz bazować na schemacie z wpisu Veterana z 12 Gru 2005, 21:50; 3. strona wątku.

Co do kondensatorów, u mnie w zasilaniu 2200uF ZL, przy LT 180uF ZL, na wejściu C1 = 100p, C4 i C5 = 1uF (WIMA), Popieram wpis robsmoka - kondensatory brumu raczej nie usuną, miałem u siebie 680uF zamiast 2200uF i była absolutna cisza. Mam osobne trafa dla obydwu kanałów, jedyny punkt połączenia mas to gniazdo jack 6.5mm na wyjściu, obudowa plastik.



pzdr

[maczekg]

Oj, spitoliłem :) Oczywiście chodziło mi o wpis Krzycha 2 :)

[robsmok]

mimo wszystko zacznę od kondensatorów :)

mogę do toru zasilania użyć kondensatorów 10V ?

akurat mam ich trochę więc testowo mógłbym podłączyć baterię takich kondów



ale nie wiem czy mi nie odlecą w kosmos :(



a tak nawiasem co się dzieje jak wybucha elektrolit ?

zwłoki robią zwarcie, czy przerwę w układzie ?





TNX

POZDRO

[Krzych 2]

Napięcie kondensatorów musi być wyższe od napięcia pod jakim pracują , jeśli będzie odwrotnie to cieniutka warstewka izolatora wewnątrz ulegnie przebiciu i... bum

[maczekg]

10V to "trochę" mało, chyba że masz trafo z mniej niż 7V AC na wyjściu.

Jak chcesz na próby to możesz połączyć po 2 szeregowo (będzie 20V), tylko uzyskasz dwukrotnie mniejszą pojemność :)



A co do wybuchu, to chyba zależy jak się ułożą fragmenty zwłok. Generalnie syf się robi. Jeśli sam kondensator nie zrobi zwarcia to sąsiadów może pozwierać.

[Krzych 2]

a tak nawiasem co się dzieje jak wybucha elektrolit ?

zwłoki robią zwarcie, czy przerwę w układzie ?



Zwłoki mogą zrobić i jedno i drugie, ale przede wszystkim to śmierdzi i to zdrowo :)

[Demasked75]

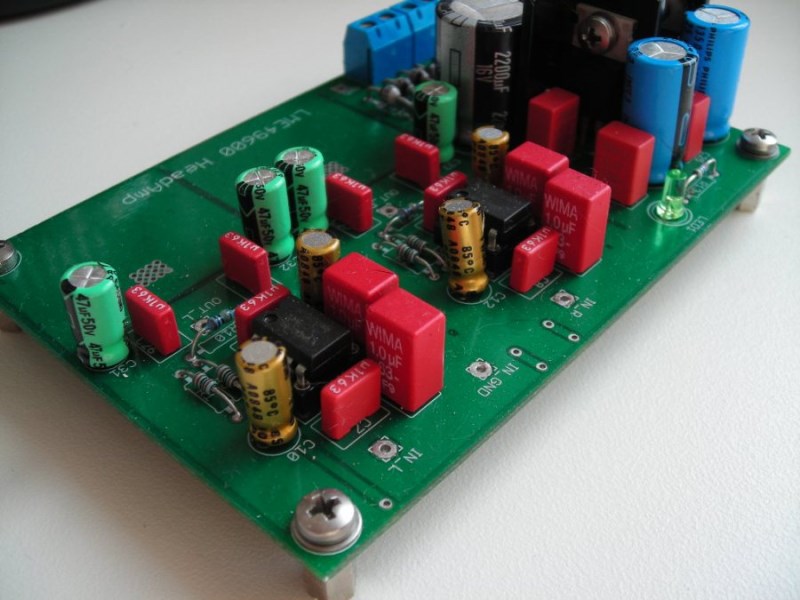

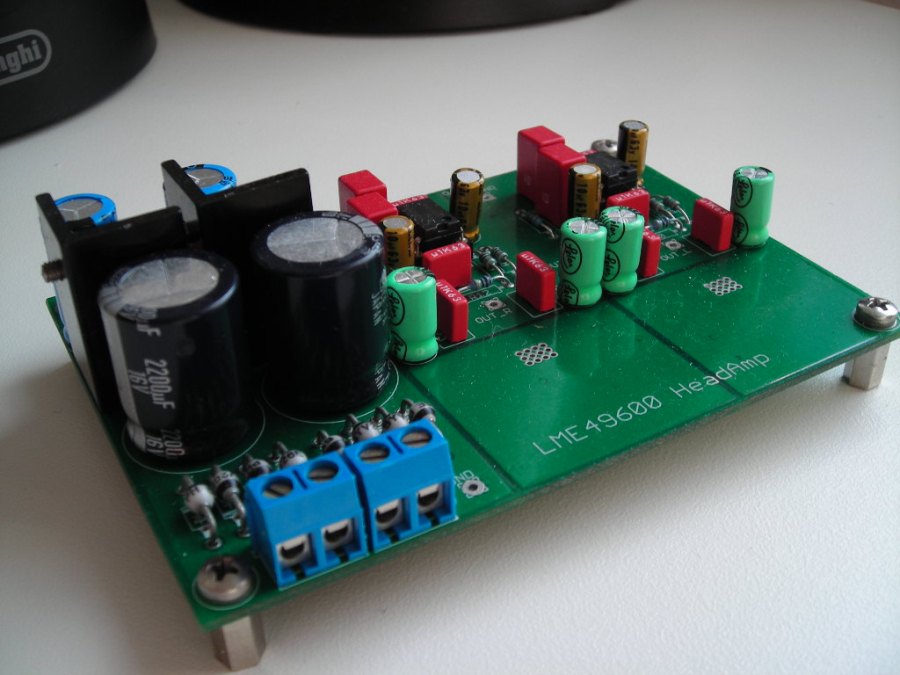

Jak zwykle kolejny projekt bez obudowy.

[Demasked75]

...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kuty]

jak się ma z jakościa dzwięku ten wzmacniacz do LT1210 albo TPA?

[robsmok]

hmm podłączyłem sobie zmontowana płytkę

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

zasilanie bez stabilizatorów



do pseudo oscyloskopu i mi pokazało ze coś brumi na 107Hz i znacznie mniej na 200Hz

powiększyłem kondy na zasilaniu do 2200u i brum nieznacznie osłabł

dalsze powiększanie kondensatorów nie miało wpływu na brum :(



przyjrzałem się masom i wydaje się że pętli brak



zastanawiam się jeszcze czy by nie dodać po 100n do diód ?

w mostkach mam BYP 200

ale nie jestem pewien czy to ma związek z brumem :) ?



dodam jeszcze że przed trafo mam filtr

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )





POZDRO
