Prosty zasilacz stabilizowany -prosba o pomoc

[stern]

Te wartości dla R2 które były podane są prawidłowe, o ile na zenerkach będzie 120V, to na tym oporniku 3k będzie 30V z prądem 1mA ... i wszystko się będzie zgadzało.

Przy 3k prąd będzie 10mA!!!



to jaki rezystor dac ? 6,8k dla pradu 5ma ? (taki prad jestw datasheetach) ?

Może być ten 6,8k lub nawet większy. Nie ma potrzeby aby przez zenery płynął prąd bliski maksymalnemu, może być dużo niższy.

moglibyscie mi podpowiedziec czy moge połączyć anodowe kablem (linka) 0,5mm^2 ?

Tak

[artw]



moglibyscie mi podpowiedziec czy moge połączyć anodowe kablem (linka) 0,5mm^2 ?



NIE



najpierw małymi kroczkami uruchom zasilacz,a dopiero później myśl o podłączaniu lamp

[PJT]

spoko, wieczorem bede lutował od nowa część miedzy c4 a c6

artw to "NIE" to tak na serio ? :P nie marrtw sie zaraz ruszam z robota

[zjj_wwa]

Przy 3k prąd będzie 10mA!!!

Słusznie mówicie, przyjacielu. Rąbnąłem się. Ale tylko o jedno zero. :)

[PJT]

zjj_wwa jak z tą linką 0,5mm^2 ?



zaraz beda efekty mojej pracy ;))))))

[zjj_wwa]

czy moge połączyć anodowe kablem (linka) 0,5mm^2 ?

Tak, z tym tutaj małe "ale" ...

... "ale" tak dla komfortu umysłu to na każdej płytce z tymi lampami dorzuciłbym jeszcze taki "lokalny zasilacz" - czyli bypass w postaci kondensatora foliowego, którym połączyłbym czubek rezystora R12 ("+") ze spodem rezystora R11 ("masa").



Linkę 0,5mm2 na "+" zasilania - spoko.

Natomiast masa ... hmm .... jak dla mnie tutaj to już zupełnie inna bajka.

Ja to bym dał przynajmniej 2,5mm2 - ot, taka moja fanaberia.

Prawie to samo. Prawie robi wielką różnicę. Mów mi ekstremista.

Pamiętaj też aby masę gwiazdą prowadzić, jakiej pętli czasem nie zrób.

Optymalnie chyba przyjąć za "epicentrum tej gwiazdy" spodnią nogę konda C6 w zasilaczu.

[PJT]

masa oczywiscie grubsza na forumowej płytce jest otwór w który zmieści sie 2-2,5mm

otwory do + sa dosc małe, ale wieksze niż 0,5mm^2 troche (ale kabla 0,75mm^2 nie idzie tam wsadzić)

[zjj_wwa]

zaraz beda efekty mojej pracy ;))))))

Czy dobrze rozumiem, że ograniczyłeś się na razie do trzech elementów:

Zener + Zener + R2 (np. 6,8k ~ 10k) ?

Czy udało Ci się te 120V na tych zenerach uzyskać ? Czy kondek bocznikujący zenery nie jest aby zwarty lub uszkodzony lub wlutowany do góry nogami ?

[PJT]

zaraz to zlutuje, zagadalem sie na necie

owszem ograniczam sie do tych 3 (chyba ze powinienm wlutowac jeszcze te diode 1n4007) ?

[zjj_wwa]

bez diody. ...

... no i przede wszystkim bez tego kondensatora co jest obok zenerek.



Chcę mieć pełną jasność w kwestii trzech elementów:

zener + zener + R2.

[PJT]

mam 124v na zenerach i jakies 25v na rezystorze co dalej ?



wiec jak moze byc irf 740?



prad 3,3ma



napiecie na wejsciu po filtrze 148v



dodałem tranzystor i reszte i mam rowno 122 na wyjsciu ;)))))))))))

DZIĘKUJE PIĘKNIE WSZYSTKIM ZA PROJEKT I POMOC



EDYCJA:

po dodaniu elektrolita 10uf wszystko sie wali i na wyjsciu mam 1,4V jestescie pewni ze ten kondensator tam ma byc? w czym moze byc problem ?



dzialajaca wersja bez elektrolita

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[stern]

po dodaniu elektrolita 10uf wszystko sie wali i na wyjsciu mam 1,4V jestescie pewni ze ten kondensator tam ma byc? w czym moze byc problem ?



Możliwości są dwie, albo ten kondensator jest trwale uszkodzony albo jest na napięcie niższe niż 120V i dostaje zwarcia po podłączeniu.

[zjj_wwa]

a do góry nogami tego elektrolita nie podłączyłeś aby ? wywal go najlepiej i wstaw inną sztukę. To musi być elektrolit najlepiej na 200VDC - żeby każdy "najgorszy" przypadek w razie czego wytrzymał.

Warto go chyba również zbocznikować folią. Lepsze "odkłócanie" w zakresie wysokich częstotliwości przy okazji będziesz miał.

[PJT]

sprobowalem druga sztuke i lipa

mam te elektrolity z hfo i nie jest to jakas totalna porazka

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[zjj_wwa]

Coś kręcisz ... Ustalmy: mówimy o kondku na 450V, elektrolitycznym, który lutujesz ujemnym końcem do masy, a dodatnim końcem do szczytowego zenera tak ?

I sama ta operacja powoduje, że Ci "znika" te 120V ??



A bo ja takie pytanie mam: PO ILU SEKUNDACH DOKONUJESZ POMIARU ?

Czy mnożyłeś liczbę 6,8 kiloohma (bo tyle tam teraz masz ? czy raczej 7,5k ?)

..

czy mnożyłeś liczbę 6,8k przez 10uF .. ? ile to wychodzi ? mi wychodzi, że to jest jest 0,06 sekundy. Więc po 5 takich stałych czasowych, czyli po około 0,3 sekudzie, napięcie powinno na szczycie zenerek być już w okolicach 120V. ....

Natomiast sprawa będzie wyglądała zupełnie inaczej, jeśli tam np. niechcący wlutowałeś 1000uF .... to wówczas de facto soft start uzyskasz, i to wielosekundowy.

To jest na pewno 10uF a nie więcej ?

Czy możliwe jest, że te kondensatory mają tak drakoński prąd upływu, że zżerają całe to 3,3 mA nie zostawiając nic dla zenerek ??

Ja bym to zostawił pod napięciem tak na godzinę i zobaczył, czy ten kondek się jakoś uformuje czy cuś. Nie chce mi się wierzyć, aby kondy z HFO trefne się trafiły.



Mam dla Ciebie inne rozwiązanie: wlutuj w to miejsce zamiast elektrolita po prostu jakiegos foliowca na 200V. Temat będzie pozamiatany.



Sprawdź ohmomierzem, czy "wlutowywując" tego elektrolita aby jakiego zwarcia mu między nogami nie zrobiłeś. Nóż tapicerski, w razie wątpliwości.

[PJT]

foliowca najwiekszego mam na 3,9uf z audiofilskich, na 100% jest to 10uf moge sprobowac opoznic troche pomiar dla p ewnosci

[zjj_wwa]

próbowałeś ohmomierzem sprawdzać te elektrolity 10uF .. czy nie są walnięte ? Przyrząd może pokazywać niską rezystancję, z zakresu ohmów ... która to rezystancja powinna jednak w okresie kilku sekund bardzo szybko urosnąć - pędzić do góry - aż do wartości które zaczynają wyskakiwać poza zakres pomiarowy miernika - w kierunku coraz to "wyższych rezystancji" ... po kilkunastu sekundach takiego mierzenia powinieneś dojść do momentu, że ten kondensatorek-"rezystorek" będzie miał powyżej 1 megaohma ...



>>> foliowca najwiekszego mam na 3,9uf z audiofilskich, na 100% jest to 10uf moge sprobowac opoznic troche pomiar dla p ewnosci



Byle tylko ten foliowiec na napięcie przynajmniej 160V żeby był. Śmiało - bez obaw - nic się nie bój. A elektrolita możesz "pogrzać" trochę. może one jakieś zaiste trefne są - może je trochę uformować trzeba, czy coś .... zostaw tego elektolita pod napięciem na 15 minut i zobaczysz czy coś się zmieniło. (aczkolwiek ta porada jest z pogranicza desperacji raczej). Upewnij się pięć razy, że minusa z plusem w tym elektrolicie nie pomyliłeś.

One jak strzelają w wyniku błędnej/odwrotnej polaryzacji - to zapewniam Ciebie z DUUŻYM hukiem ...

[PJT]

układ znowu działa :) tylko ze mam 123v na wyjsciu nie tak rowno 122 jak wtedy

[indian53]

"układ znowu działa :) tylko ze mam 123v na wyjsciu nie tak rowno 122 jak wtedy" Samo się naprawiło??

[zjj_wwa]

Co zmieniłeś ? przyznaj się. Zwarcie pod kondem na nogach przy lutowaniu zrobiłeś / miałeś.

[PJT]

nic odłączyłem zasilanie i podłączyłem znowu, aha powinno byc 124 a nie 122 bo zenerki sa po 62 wiec jest ok

[zjj_wwa]

nic odłączyłem zasilanie i podłączyłem znowu

Zalecałbym kupno kalafonii.

[PJT]

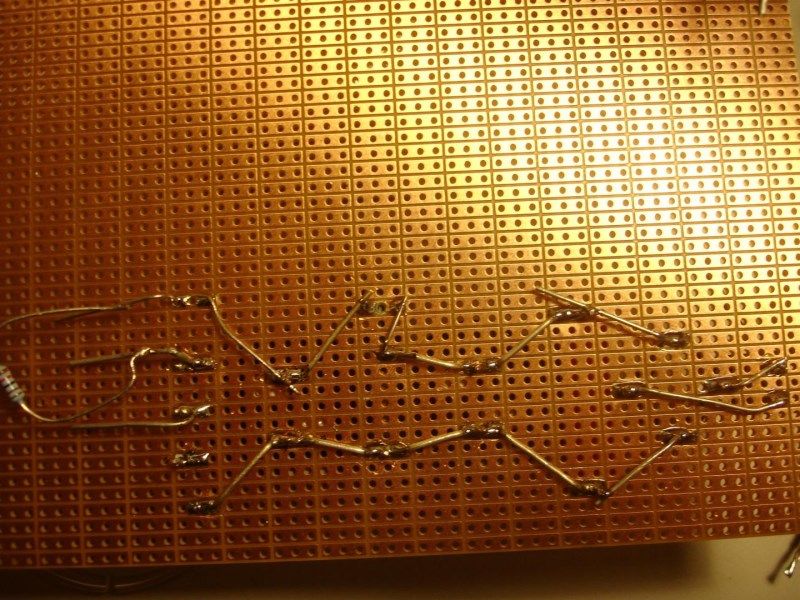

Panowie znow mam problem z ustawieniem linii zenerow wychodza mi napiecia 50 115 155, a na rezystorze NIC! rezystor został dołączony tymczasowo od strony druku i jego wartosc zmienilem na 11k

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[artw]

a po co zmieniałeś jak był dobry?

[PJT]

w tej wersji układu też nie był dobry, wszystko jest tak samo tylko że kondy 470uf/250v

na tamtym rezystorze tez nie miałem napiecia a na diodach znacznie wiecej niz trzeba

[stern]

na tamtym rezystorze tez nie miałem napiecia a na diodach znacznie wiecej niz trzeba

Na diodach zenera nie może wystąpić napięcie wyższe niż suma ich napięć zenera. Jeśli napięcie na nich jest wyższe, to albo przynajmniej jedna ma przerwę, albo jedna z drugą nie jest połączona albo któraś z nich nie jest podłączona do układu.

Jeśli na oporniku nie ma napięcia to oznacza że nie płynie przez niego prąd, zatem obwód do którego jest on podłączony nie jest obwodem zamkniętym.

[PJT]

ale przeciez pokazałem celowo fote że obwód jest zamknięty.. też tego nie rozumiem

na 3 zenerach mam 154V

napisze tak rezystor zachowuje sie jak zwora i ma ten sam potencjał co najwyższa zenerka, zaraz zmierze prąd w tej gałezi

[stern]

Ok, jaka jest suma napięć zenera tych trzech diod?

[PJT]

152-154v



jezeli chodzi CI o oczekiwane to 120v (117)

[stern]

Chodzi mi o to na jakie napięcia są te zenery
