Modyfikacje Philips CD720/CD721 etc.

[szakunec]

nca ----> mógłbyś podzielić się swoimi uwagami nt. cairn'a ;) ?

[nca]

>nca ----> mógłbyś podzielić się swoimi uwagami nt. cairn'a ;) ?





cairn swan to nic innego jak cd720 w ładnej obudowie

cairn mieje to też cd 720 ale z osobnym stopniem wyjściowym i zasilaczem do niego bez transformatora

reasumując można z nimi poszaleć według przeisów z tej strony

jak jeszcze jakiś pytania to prosze

[nca]

pnowie czy ktoś posiada serwisówke do cd 720 prosze o pomoc

odkupie ,pożycze ,lub cukolwiek

[Marcin_G]

Lt_Bri, 10 Mar 2005, 00:03



>czyli tylko 2 sztuki 680om w miejsce 1k, żadnych innych rezystorków za bardzo nie ma sensu w całym

>cedeku wymieniać (pomijam tu rzecz jasna wyjście słuchawkowe... )?



Czy jakaś dobra dusza mogłaby mi przesłać zdjęcie gdzie będą zaznaczone te rezystory do wymiany lub też serwisówkę, bo takowej nie posiadam do CD720 ?

[rekin]

Zrobiłem wreszcie fotki manuala do CD720. Nieskompresowany zip zajmuje około 16MB. Nie za bardzo wiem gdzie to wrzucić (za free). Nie mam za bardzo czasu rosyłać wszystkim z osobna i najfajniej byłoby, żeby kazdy mógł ściagnać z jakiegoś serwera (rapidshare ???).

[Molibden]

>Marcin_G



680 ohm to nadal dużo, ja bym proponował coś pomiędzy 62 a 150ohm. Są to rezytory oznaczone numerem 3360 i 3363, przy okazji możesz też wywalić kondensatory 2504 i 2505 (1nF) jeżeli tam są i jeśli nie spowoduje to za dużego rozjaśnienia dźwięku.

[rekin]

Nie wiem, czy będzie to widoczne, ale dla jasności wklejam schemacik częściza DAC.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Marcin_G]

Dziękuję za odpowiedzi.

Co do wrzucenia manuala, to może z tego skorzystasz rekin,

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) . Byłbym niezmiernie wdzięczny jakbym coś takiego mógł pobrać.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[rekin]

>Marcin_G

Dzięki za inf.

Spakowane fotki z manuala dostępne:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Marcin_G]

Stokrotne dzięki, właśnie się zaciąga :)

[nca]

Marcin_G



udało ci sie ściągnąć ?

umnie nie działa!

[Marcin_G]

Tak, mi się udało pobrać. Przed chwilą sprawdzałem i faktycznie plik jest już nie dostępny. Z tego co się orientuję to wrzucany plik można pobierać max. przez tydzień, ale trzeba to ręcznie ustawić. Standardowo to jest chyba dostępny tylko jeden dzień albo i nawet jedną godzinę tylko.

[nca]

Marcin_G

miałbym prośbe o wrzucenie na jakiś serwer tego schematu lub przesłanie mi go

[rekin]

Masie rację - nie ustawiłem odpowiedniego czasu. Podaję nowy link - aktualny przez tydzień.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Marcin_G]

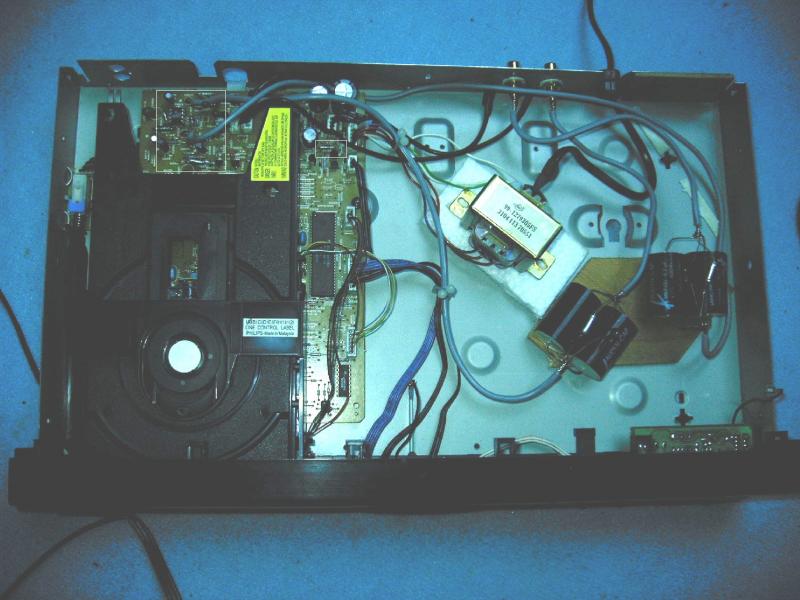

W końcu złożyłem odtwarzacz :) Mam jednak mały problem. Co jakiś czas przeskakują nagrania. Nie wiem teraz czy dałem ciała przy montażu czy też to wina napędu? Jeśli napędu to co zrobić aby pozbyć się tej wady? Czyżby trzeba było podkręcić laser?

[Molibden]

Raczej nie trzeba podkręcać. Zob. wątek 35263.

Tracking oraz Focus Offset/Gain + PLL - tak to się regulowało w starszych CD, ten ma już chyba cyfrowe servo? Wtedy potrzeba wejść w tryb serwisowy i to wyregulować, co opisuje serwisówka.

[Marcin_G]

No dobrze, mogę więc prosić o fragment serwisówki który opisuje jak wejść w menu serwisowe i jak wyregulować podane parametry?

[Molibden]

Ja nie mam ale może znajdziesz w wątku "bank serwisówek" osobę która taką lub podobną posiada do modeli 72x.

[Marcin_G]

To chyba musi być dokładnie do 720, bo mam do CD730 i nie działa podany w niej sposób. Jeśli ktoś ma to proszę o przesłanie chociaż fragmentu dotyczącego regulacji w CD720.

[Marcin_G]

Ale dałem ciała, mam serwisówkę do CD723 a nie do 730. Mimo to opisany tam sposób nie działa.

[analogic]

no wiec zachecony wpisami kuplem philipsa cd 721.



zaraz po powrocie do domu podlaczylem odtwarzacz i masakra!dzwiek tragiczny!ale potwierdza sie opinia wyrazona

w tym watku ze odtwarzacz musi sie rozgrzac.po trzech godzinach dzwiek w miare ,ale na pewno gorszy od mojej nagrywarki tzn. mniej szczegolow, ogolnie przytlumiony, bas nieprecyzyjny to malo powiedziane.

totalny zawod!myslalem ze na dzien dobry bedzie lepiej od dvd !

oczywiscie sprzet kupilem do modyfikacji wiec na razie sie nie zalamuje.

czy moge poprosic o serwisowke do tego modelu ?

[analogic]

czy ma ktos doswiadczenia z takimi kondensatorami:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

facet pisze ze porownywalne z BG...

mam tez pytanie odnosnie zasilacza 10v;czy wartosci panasonikow fc maja wynosic tak jak w oryginale 3300uf (w przyszlosci mam zamiar zrobic osobne zasilanie 5V)

przy okazji ponawiam prosbe o schemat cd721, moze byc skan zdjecie lub cokolwiek ,zeby tylko cos bylo widac.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kolczas]

Witam

Będę miał kwarc omig 16.9344, ale nie wiem gdzie go zamontować w CD721. Czy to takie niebieskie pod napędem? Jeśli tak to coś ma trzy nóżki a nie dwie. Czy da coś wymiana kondensatorów pF na mikowe przy tym kwarcu? Bordzo proszę kolegów o popowiedź.

[Molibden]

Kondensatory można dać mikowe, chociaż jeszcze takich nie wstawiałem w tym miejscu.

To niebieskie to rezonator (z kondensatorami i pewnie rezystorem). Nóżka środkowa to masa, pozostałe - jak w kwarcu, który montujesz w jego miejśce. Do tego równolegle rezystor 1M, jeśli go tam nie ma i kondensatory od wyprowadzeń kwarcu do masy.

Ale w Philipsach zawsze były kwarce na 11.2... a nie 16.9344MHz, w tym jest inaczej?

[Molibden]

Oscylator przy procesorze sterującym pracą CDP ma najczęściej 4 lub 4,19MHz i wygląda tak samo, ale tego nie wymieniaj.

[kolczas]

Ocho chyba będę miał dwa nieodpowiednie kwarce 16,9MHz a kupiłem sobie do cd721 i do cd-46. Oj biada mi.

[szakunec]

Czy orientuje się ktoś czego dotyczy ta przeróbka ?

Strona jest po francusku, więc nie za bardzo:



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Molibden]

A sprawdzałeś jaki masz kwarc w środku? Bo ja nie mam schamatu do 721 i nie wiem dokładnie co tam siedzi, ale kiedyś w Philipsach były tylko 11,2... MHz.

[Rambo]

na tej francuskiej stronie były różne zmiany: stabilizatory (dodanie rezytora), op ampy, zmiana rezystorow, kondensatorów. Od groma zmian. Była kiedyś analogiczna strona po angielsku.

[szakunec]

>Rambo

Najbardziej mnie interesuje - pociągnięcia sygnału z płytki i puszczenie go przez te kondy --> co to niby miało na celu?
