3-way na sb34 i iluminatorze

[Gość]

<br />Co do obudowy dla mnie jest sprawa jasna 2* zamknięta :)<br />



:) myślałem o tym , ale gdybym zdecydował sie na obudowę zamknięta to bym kupił sb34nrx i w 100l miałbym sprawę załatwiona



chciałem sb34swnrx bo wsymulacjach mogłem zejść do granicy pasma akustycznego, przekonalem sie o tym, jestem z osiągnietego celu zadowolony , a teraz poszukam innego sposobu aplikacji



zrobiłem tez projekt nowej tl-ki do średniotonowego wg wskazówek melov8



poza tym sprawdziłem jeszcze raz pomiary, by byc pewnym, zmierzyłem wysokotonowy bez filtracji i z filtrem

dla porównania przebieg charakterystyki z

http://www.audioheuristics.org/measurements/Testing/Seas%2027DXT%20horn/Seas_DXT.htm

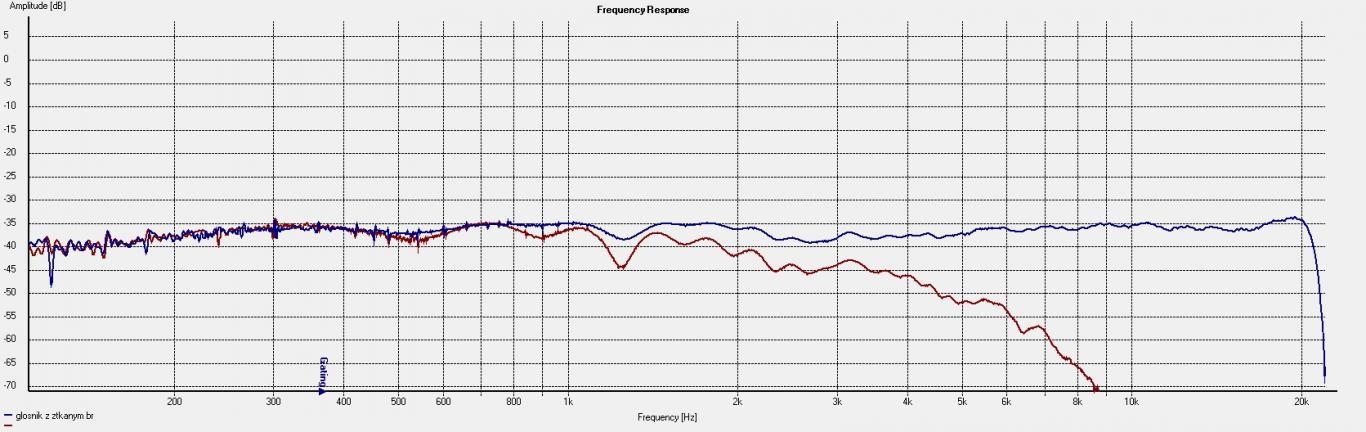

i moj pomiar , czerwony bez filtra niebieski z filtrem tylko 2,76 uF



mozna zaobserwować jak wzrasata najwyższa oktawa pod dzialaniem konda i porównać co na ten temat mówił Misiomor w wątku "topowy glosnik wysokotonowy"

mozna podnieść jeszcze zakres 10-20khz , ci, którzy robili podział niżej ode mnie i stosowali kond 4,7-5,6 uF musieli obnizyc zakres około 6 khz przy pomocy pułapki lrc , jak sie dobrze dobierze pulapkę np 1,5uF plus 0,18mH plus 6 om można dostac jescze 2 -3 decybele w zakresie 15khz.



miałem pomiar jak to działa ale gdzieś sie schował, w każdym razie jest to ciekawy głośnik, i jakies tam argumenty ,ze ma za mały spl są moim zdaniem mocno przesadzone, tym bardziej ,że jest bardziej szczególowy , znów moim zdaniem, niz szpilkowy r3004, mimo,że ten ostatni ma wzrost w ostaniej oktawie



poza tym charakterysyki kierunkowe są bardzo dobre, jak alan tylor śpiewa u mnie w pokoju to spacerując po pokoju chodzę koło niego, jakby stał z mikrofonem w miejscu, ciekawe doświadzczenie, czego nie mialem z ss.





jeszcze uwaga, przebieg chrakterystyki jaki widać jest związany z obudową tweetera i zamierzony, np delikatna górka na 1300hz doskonale współgra z dołkiem jaki ma iluminator 18wu/4

mozna porównac z moim pomiarem lub z pomiarami gravesena illumina-66



[Gość]

żeby nie byc gołoslownym , zrobilem pmiar teraz by pokazac jak mozna kształtować charakterystykę dxt w ostatniej oktawie

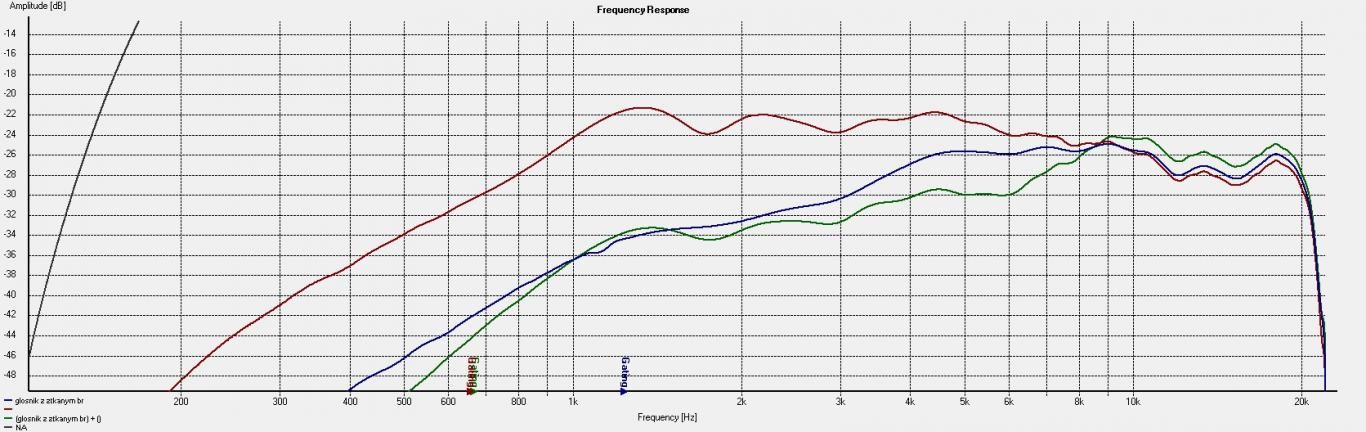

czerwony bez filtra

niebieski kond w szeregu 4,7 uf

zielony z kondem 4,7 z układem rownoleglym rlc : 5 om 0,2mH , 2,2uf

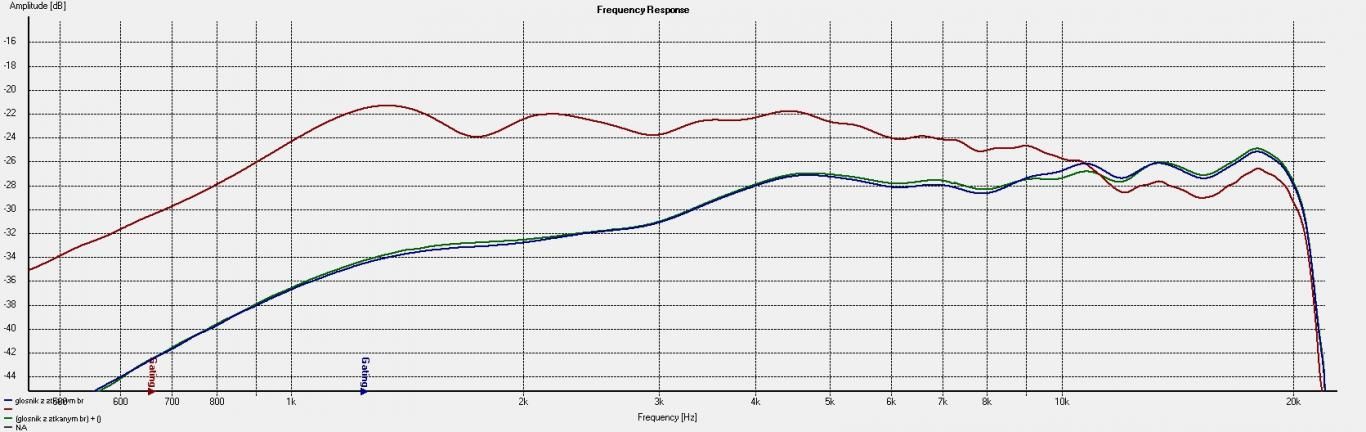

czerwony bez filtra

niebieski kond w szeregu 4,7uf rlc 5om 0,2 mH , 1,5 uF

zielony kond w szeregu 4,7uf rlc 5om , 0,18 mH , 1,5 uf



mozna sobie porównać jeszcze ze zwrotką





http://www.audioheuristics.org/projects_gallery/ER18DXT/ER18DXT.htm



to są tylko przykłady, mozliwości jest wiele, po odluchach do mojej zwrotki wybralem tylko kond 2,76uf i dla mnie wcale nie trzeba więcej, nawet czasem moznaby bylo dolozyc 0,5 oma w szeregu, ale to juz zalezy od preferencji :)

[arczi87]

Jak chcesz porównywać pomiar tego samego przetwornika, to warto żeby bramkowanie było identyczne.

[Gość]

Jak chcesz porównywać pomiar tego samego przetwornika, to warto żeby bramkowanie było identyczne.

masz racje , dziekuje. :)

[Gość]

<br />Ja na przykład lubię płasko środek i górę i podbić bas 4-6 dB.<br />



lekkie 1- 2 dB podniesienie zakresu 100-200 Hz



jeśli dolek na charce jest wąskopasmowy, to jest mniej słyszalny niz szerszy zakres podbity nawet o 0,5 dB

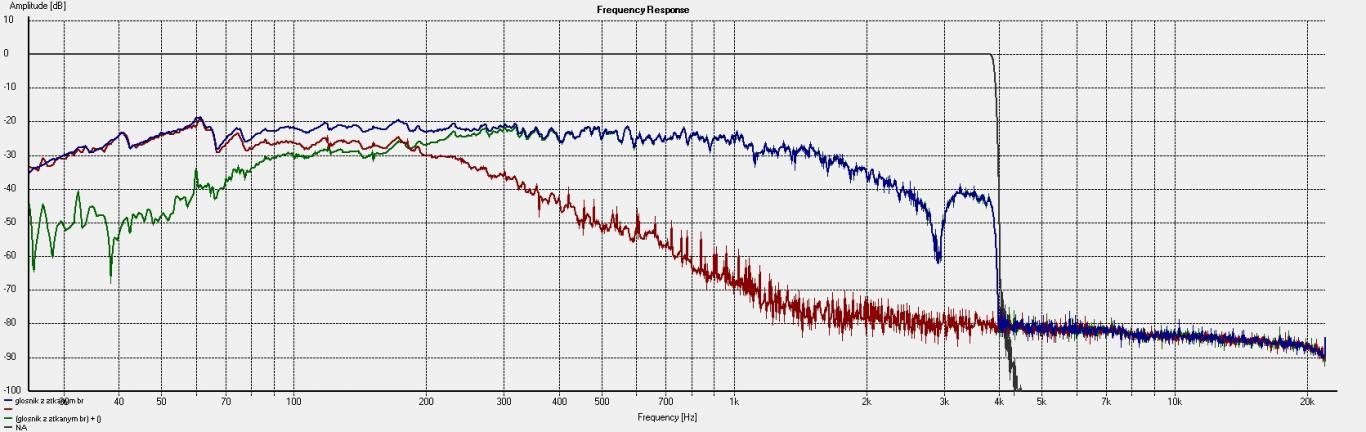

pomiar raw

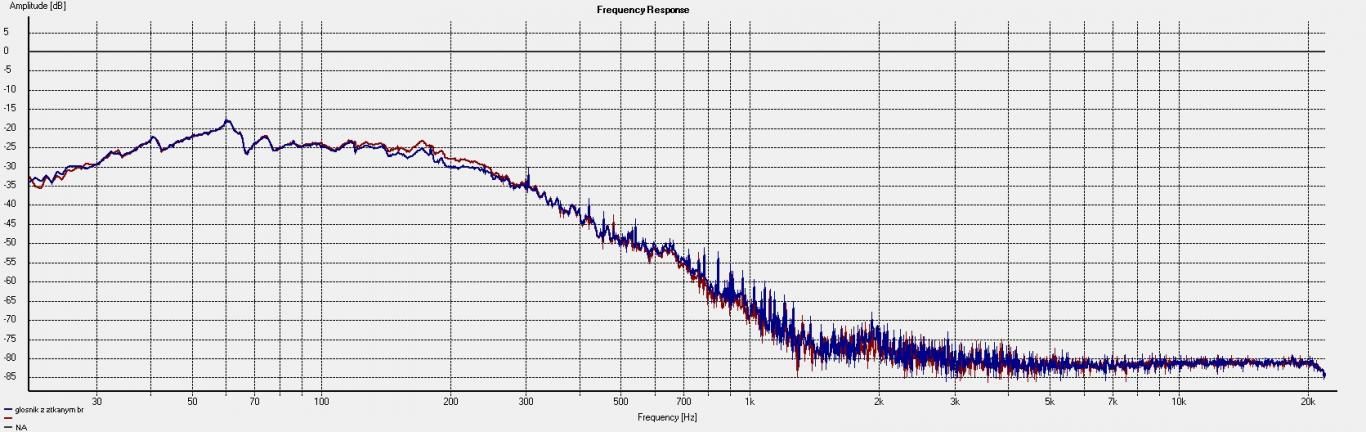

a tu rożnica jaka daje w filtrze lowpass dodanie do konda 220 uF szeregowo rezystora 0,5 oma







czerwony filtr 4mH i 220uF

niebieski filtr 4mH 220uF plus szeregowo 0,5 oma

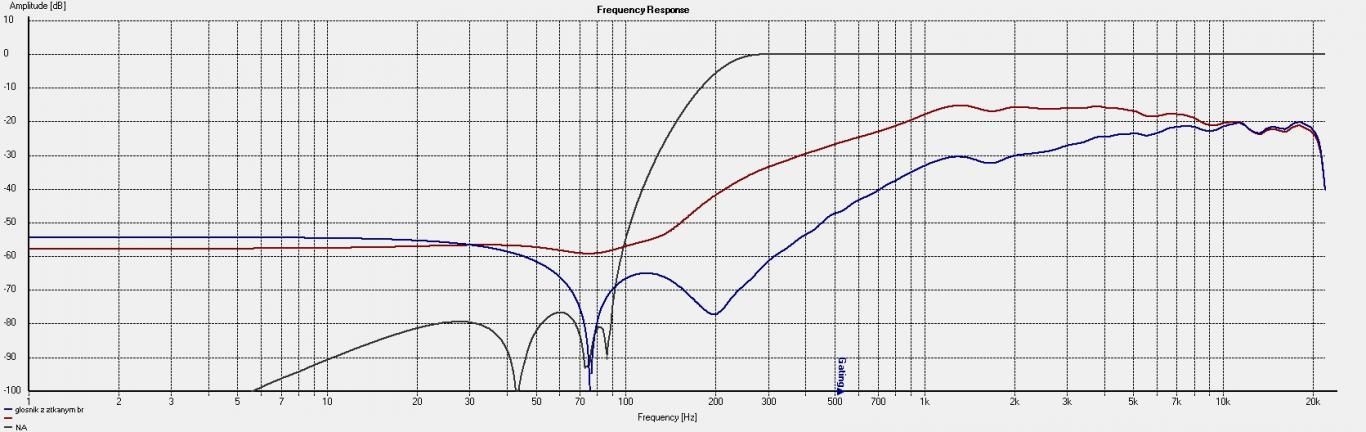

i jeszcze wykres obrazujący idealne zgranie fazowe M i T ponizej podziału





czerwony w+m

niebieski w+m+t
