Tuning / odnowienie amplitunera, help...

[pietrus]

Witam forumowiczow!

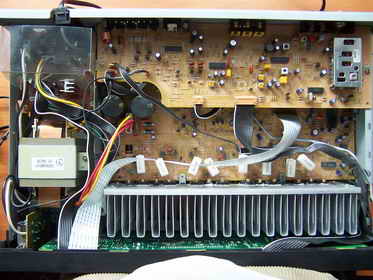

Posiadam obecnie amplituner Sherwood rv-4050r. Jako ze sprzet pewnie ma jakies 8, 9 lat, przydalo by sie co nieco w nim zapewne podreperowac (kondensatory itp.). Poniewaz jestem kompletnym laikiem w sprawach technicznych prosilbym o pomoc przy probie odnowienia tegoz ampitunera. Zalaczam zdjecie wnetrza. Chcialbym dowiedziec sie ktore kondensatory lub inne elementy wymienic, jak sie do tego zabrac i ile to moze kosztowac. Z gory dzieki za wszystkie porady. Pozdrawiam!

[obrazekLUKASZ-180024_1.jpg] [obrazekLUKASZ-180024_2.jpg]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Lt_Bri]

w pierwszej kolejności kondensatory w zasilaniu zmień, zapewne są przeschnięte...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pietrus]

Na jakie zmienic? Obecnie mam Samwha. Jakie bylyby lepsze , lub podobne? Chodzi tu o ogolnodostepne i niedrogie kondensatory. Pozdrawiam.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Lt_Bri]

też mam u siebie we wzmacniaczu kondensatory Samwha i czegoś w ich miejsce szukam. Najlepiej wziąść coś lepszego na te same napięcie, i tą samą lub większą pojemność (a jak masz dużo miejsca, a nie chcesz co kilka lat zmieniać kondensatorków to weź jakieś LL albo jakieś na wyższą temperaturę ).

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Lt_Bri]

u tego człowieka można tanio kupić całkiem przyzwoite kondensatory

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pietrus]

--> Lt_Bri



Mozna je kupic przez internet np.? Czy wystarczy przejsc sie do byle jakiego sklepu z tym podobnymi rzeczami?



> Najlepiej wziąść coś lepszego na te same napięcie



Czy moglbys podac ktore firmy robia lepsze kondensatory, ja niestety jak wczesniej wspomnialem jestem kompletnie zielony w sprawach elektroniki. Pozdrawiam.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Lt_Bri]

jakiej pojemności i na jakie napięcie potrzebujesz ( i ew. jakie wymiary ma mieć i na jaką temperaturę ma być )?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pietrus]

-> Lt_Bri



Na kondensatorze napisane jest "CE-HS 85 stopni C (Q) 50WV 4700uf". Jezeli chodzi o wymiary to srednica jest 25mm i raczej wieksze nie wejda, ew. moga byc wyższe ( te maja 5cm ).

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Lt_Bri]

poszukaj na początek czegoś taniego w sklepie ( podstawowy philips lub elna ).

Jeżeli dobrze zrozumiałem to są to kondensatory 4700uF/50V 85st. C, wymiary 25x50 i tego trzeba szukać, jak coś to weź jakieś na 105st. C --> troszkę dłużej pewnie pożyją.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pietrus]

Ok, dzieki za pomoc. Jezeli moglbys mi powiedziec na co uwazac przy wymianie kond. i czy wystarczy po prostu wylutowac stare i przylutowac nowe? Oraz za co pozniej ewentualnie sie zabrac. Pozdrawiam i jeszcze raz dziekuje :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Lt_Bri]

przy wymianie tych kondensatorów? na ich polaryzację :) bo inaczej buuum :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pietrus]

Bede uwazal :). Po wymianie tych kondensatorow warto cos jeszcze robic?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[mariusz05]

możena wywalic wtyczki na kablach zasilających stopień mocy i przylutować je bezpośrednio do płytki (duże wtyki z trzema kabelkami) a nawet wymienić te przewody na grubsze np 2,5mm/2

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Andrzej]

Mam podobny model, kiedys cos tam pisalem.... Kondensatory wymienilem na 1000 w sklepie z elektronika zaplacilem 40zl za pare i dopiero wtedy bas sie poprawil. Wymienilem tez gniazdo zasilania, a wlasciwie zamontowalem, dodalem kilka filtrow zaciskowych na przewody, oczywiscie po ich wymianie itd. Jednak najbardziej podoba mi sie wykonanie tego sprzetu. Kiedy bedziesz pilowal tylna blache grubosci chyba 2 mm to sam zobaczysz. Wywal tez plastikowa podstawki i postaw go na solidnych kolcach na przylepcach (jakis filc chyba0, fajnie wyglada. Do tego dodalem dodalem lakierowane drewniane boczki i jest serio fajny sprzet. Mam tylko ciagle problem z pilotem, mozesz masz namiary na jakas strone www albo cos innego zeby mi pomoc ? Nie moge zaprogramowac uniwersalnego a oryginalu nie mam.

Pozdrawiam

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Andrzej]

Sory oczywiscie mialo byc 10000 mikro.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Lt_Bri]

-->pietrus, tutaj jest trochę dobrych rad min. co do przebudowy zasilania

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

w artykule: "Designing your own power supply...with some practical examples".



Jeżeli idzie o kondensatory w zasilaczu, to idź raczej w stronę jakości niż ilości ( mają być w miarę szybkie etc. )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pietrus]

Dzieki za wpisy :). Andrzej jezeli chodzi o pilot to mam RM-RV-45, moze to ci jakos pomoze. Jezeli chodzi o kondensatory to elna czy philips wystarcza?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pietrus]

Mam kupic kondensatory lepszej jakosci, tylko nie wiem jakie firmy wchodza w gre :(. Jezeli zrozumialem dobrze tekst na www.zerodistortion.com to im wiekszy kondensator o tych samych parametrach, tym lepszy. Wiec jak sie zbiore to pojde do sklepu poszukac czegos wielkiego ;), a tymczasem czekam na philipsa cd720 z allegro. Pozdrawiam!

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Andrzej]

Pietrus- dobrze to wszystko zrozumiałeś. O szybkość walczymy w zasilaniu CD-ków na przykład. Oczywiście są różne sposoby żeby pogodzić szybkość z ilością. Kilka firm stosuje np. baterię małych kondensatorów, ale chyba nie w tym przypadku, tu mamy do czynienia z tanim jednak amplitunerem, więc bez przesady.
