Non-Oversampling DAC

[Peter Daniel]

Bufor jest w tym linku (Figure 15C):

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Opornosc wejsciowa moze byc dowolna (100k - 1Meg). Dobrze jest tu uzyc 2SK389 i offset jest nie wiekszy niz 1.5mV Regulatory powinny byc dyskretne, cos w typie ALW. Jesli uzyte sa tu dobre rezystory (np nude Vishays) bufer jest bardzo tranparentny i lepszy niz bufer Levinsona.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Peter Daniel]

>>Masz na mysli 0.1 zamiast większych pojemności i bufor?

[jurek1]

Andy ,dzięki za link.Przebrnąłem przez cały, ale wystarczy przeczytać konkluzję .

Co do zasilania bateriami mam takie samo w rażenie jak Peter.

Próbowałem też preregulatory ,ale dzwiałem tęk wydawał się bardziej finezyjny, ale po jakimś czasie wróciłem do elektrolitów bo brakowało mi masy.

[jurek1]

Jedziemy dalej.

Ok. 3 tygodnie temu , dotarły do mnie rikeny do konwersji I/V i przy okazji postanowiłem wymienić elektrolity w zasilaniu z panasoników na BG standard 1000u.

Akurat bikoz miał w domu takie na stanie.

Początki były fatalne, ale postanowiłem elementom dać czas, i przy okazji nie wprowadzać żadnych zmian.

Trudne to zadanie dla mnie bo grzebać lubię, ale co tam .

Odmawiałem paciurki i czkałem cierpliwie.

Już allegro przerzucałem ,co to ja sobie nowego nie sprawie aby próżność audiofilską zapełnić ,aż nagle dnia wczorajszego, w wilię rocznicy powstania drgnęło.

Najpierw powoli ,jak wół ociężale zaczęła się pojawiać scena, a zaraz za nią reszta aspektów dobrego dzwięku ,z prawidłowym balansem tonalnym włącznie.

Dziś jest jeszcze lepiej. aż strach pomyśleć co będzie dalej , bo to dopiero 3 tygodnie

Mam nadzieje ze gorzej nie będzie.

[Matthew]

;)



no na nosdacka można gadać i gadac ale się do niego wraca ;D, musi się wstrzelić w system ;)



juras pisałem do Ciebie coby to sie umówić na małe conieco w niedługim czasie ;)

[Zerkos]

Czy ktoś byłby łaskawy wystawić na rapidshare, albo przesłać na moją pocztę schemat tego DACa ?

Niestety omyłkowo go usunąłem, a na złość pod adresem

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) już go nie ma.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Matthew]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[W�odas]

Jestem zainteresowany kupnem Rikkenów 2k7(2szt), 1k5 i 75 om (po 1 sztuce) oraz BG N 4,7uF/50 (2 szt) oraz AN8008 (1 szt), czy ktoś ma "wolne" takie elementy. Trafił mi się ciekawy cedek w którym jest CDM 2 oraz TDA1541A oraz uwaga - nie ma żadnego filtru cyfrowego!! (Aiwa kiedyś wypuściła taki wynalazek) i w nim chciałbym zainstalować ten DAC na próbę. Z góry dziękuję za odpowiedź.

[Kurt]

Moze ktos z was zrobil albo chcialby zrobic SDS tubedac'a albo pass d1 na PCM63P ?

Mam juz kostki, teraz przydalaby sie plyteczka :)

[Matthew]

zapytaj Bikoza, moze ma płyteczki do D1, też bym obadał temat ;)

[antos]

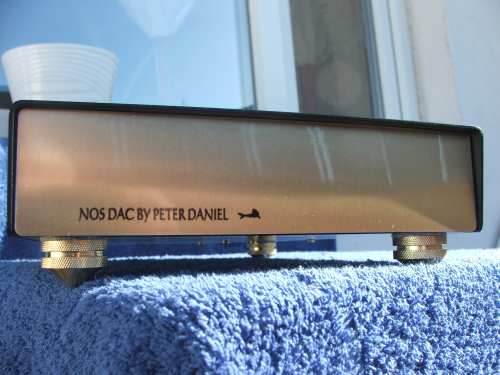

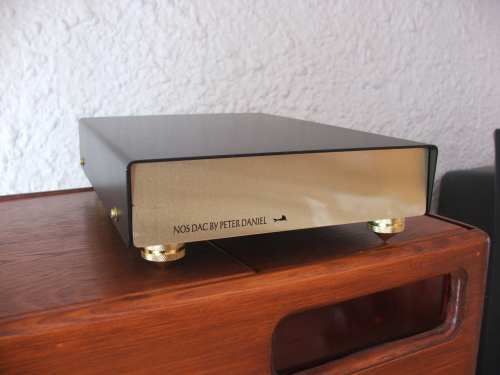

Dzisiaj Shark700 pokzał mi obudowę którą zrobił do swojego Nos Daca....bez komentarzy :-) .....

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[antos]

.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[antos]

Ja też chcę!:-)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Matthew]

jak Placette ;D



PS. Też coś kombinuję do swojego coby nie walać tego po podłodze ;d

[Peter Daniel]

Fajnie wyszlo, i dziekuje za kredyt na przednim panelu ;-)

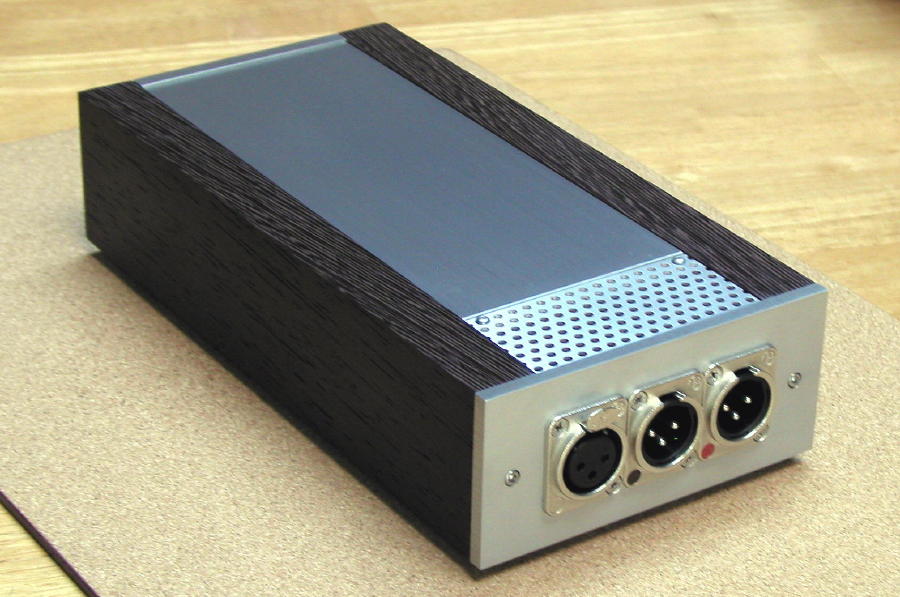

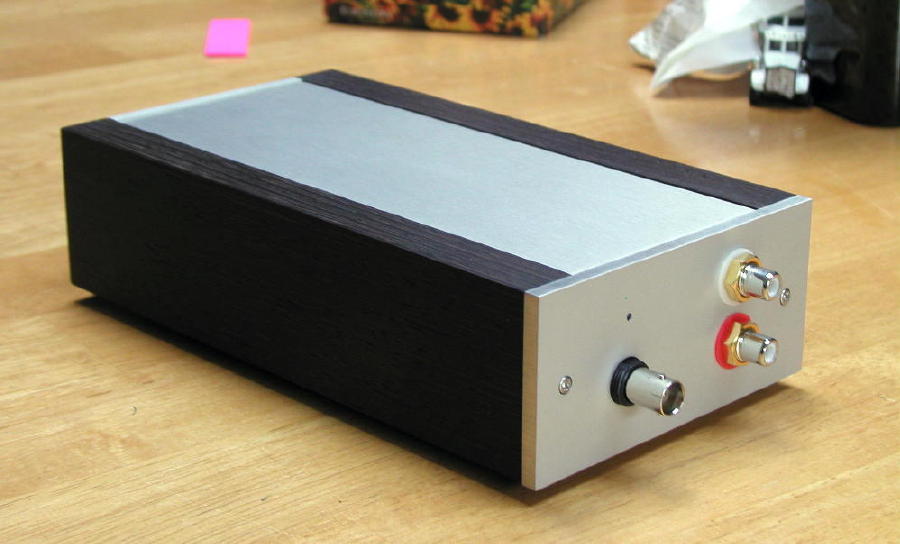

Ostatnio zaczalem budowac obudowy jak ponizej, zrobilem tez wersje w pelni zbalansowana.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[antos]

z bliska wygląda jeszcze lepiej, juz zamówiłem dla siebie z logo Petera ;-) i drugą na pasywkę...wygląda super....front lepiej od Placette... jest też dosc ciężka bo wyklejona matami bitumicznymi.

[shark700]

Ponieważ w wątku

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) zostałem niejako wywołany do tablicy powiem trochę o różnicach w "wersjach" NOS.

Ostatnio popełniłem dla Antosia obudowę NOS widać na zdjęciach wyżej. Obudowa wykonana z materiałów niemagnetycznych w środku maty bitumiczne dla ciężaru, połączenie trafa z płytką nitki z Kimbera 4PR, kawałek kabla zasilającego to skręcona linka 1,5mm, masa połączona z obudową poprzez rezystor 10ohm przy wyjściach, filtr sieciowy na zasilaniu dostosowany do mocy pobieranej przez DAC.

Mój DAC napęd CDM z jakiegoś Philipsa na silnikach bezszczotkowych zmodyfikowany mechanicznie maty, wytłumienia dużo by pisać, modyfikacje elektroniczne to poprawa oryginalnego zasilania wymiana kondów na OS-CON SP lub Panasonic FC wywalenie toru analogowego czyli standard do tego w drugiej obudowie znajduje się zegar, optoizolacja, przetaktowanie danych i sam zbalansowany NOS połączony po I2S wszystko ma swoje osobne trafa na zasilanie. Do sedna ostatnio okazało się że są dość duże różnice pomiędzy tak zbudowanymi NOS.

NOS Antosia z Denonem DCD2700 jako napędem gra większą, głębszą przestrzenią i na dodatek dźwięk jest bardziej wypełniony na średnicy co jako posiadaczowi "pomarszczonych" głośników które grają raczej sucho bardziej się podoba w moim NOS mamy wysuniętą wyższą średnicę co powoduje, że muzycy są bardziej obecni w pokoju, dźwięk jest bardziej natarczywy ale jednocześnie brak takiej głębi przestrzeni, dodatkowo mniejsze wypełnienie w dźwięku powoduje, że otrzymujemy dość suchy analityczny dźwięk, który mnie osobiście podoba się mniej, konkludując na tym poziomie niuanse powodują duże różnice w dźwięku.

Zabieram się za modyfikację części cyfrowej w moim NOS, pewnie powstawiam jakieś "czerwone" kondy i nie bedzie to Elna.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Matthew]

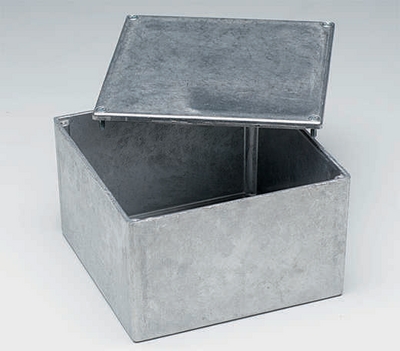

no właśnie zdecydowałem się wsadzić nosda'ca w bude ekranującą, obudowkę z Elfy, trafo w oddzielnej budzie też z elfy.. zobaczymy



takie jak poniżej, trafo z przetwornikiem połączone takimi wtykami a kabel połączneiowy to jeszcze nie wiem jaki, ale może CV4

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Yogi]

Matt, taniej wyjdzie jak zaekranujesz samą płytkę NOS, sa takie puszeczki ekranujące i zdaje się że można je namierzyć w co większych sklepach z elektroniką np do głowic satelitarek czy tam czegoś. Wtedy obudowa to pikuś. Może zanim wpakujesz kasę w dużą puchę sprawdź czy to ekranowanie coś daje weź jakieś pudełko kartonowe i owiń kilkoma warstwami folii alu i uziem ją alebo lepiej przez pstryczek i pobaw się :)

[shark700]

Matt

Nie kombinuj z tym trafem w osobnej obudowie no chyba, że chcesz zmodyfikować dźwięk NOS.

[Matthew]

a może się pogorszyć? ;)



nie ma tak dużych tych obudówek na nosdacka wraz z trafem, mam wersj eXLR która stoi w pionie ! ze względu na dodatkową płytkę oraz kondy na niej

[Matthew]

Yogi ;) nie chce mi się z tym męczyć, wole w bude dac to odrazu i po kłopocie, cięzki ładny, sześcienny klocek który się nie rozpadnie

[Matthew]

w największą taką przetwornik się zmieści...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[shark700]

Pogorszyć to może nie ale będzie "inaczej".

[Matthew]

no wolał bym to mieć w jednej obudowie, wiadomo, zreszta zobaczymy, pomierze dokładnie ile gdzie co jak trzeba i może cuś się wymyśli, ni eukrywam ze podobają mi się te alu z elfy, takie są 47labsowe hehe..... mam jedną taką ale już jest jak sito ;)

[jurek1]

shark700,

z tego co zrozumiałem, to z napędem philipsa było po I2S , a z denonem spdif.

Jeśli tak ,to może to być przyczyną mniejszego wy pełnienia.

Tak przynajmniej było w moim przyp.

[Matthew]

Peter, zalecasz jakiś filtr sieciowy do Nosdaca? czy lepiej nie.. jakiś czas temu użyłem jakiegoś podwójnego gdzie miał cewy w torze i strasznie zamuliło... w zasilaczu mam cewy więc co za dużo to nie zdrowo..



może użyć tylko kondensatorki jakieś do PE i np 1M między żyłami roboczymi..

[shark700]

Jurek1

Wiadomo, że I2S powienien być lepszy od SPDIF ale diabeł tkwi w szczegółach, mam trochę kondów i będę eksperymentował. Po tym jak usłyszałem ostatnio u Antosia jak kawałek konda w napędzie może zmienić dźwięk to już niczego nie jestem pewny, a mam dziecięcą chęć poznawania i lubię wiedzieć dlaczego i po co.

[Matthew]

Shark, rez 10R do masy to skąd żeś poprowadził?

[shark700]

Matt

Z masy przy gniazdach wyjściowych.
