pcb krell ksa 50

[andrejos1]

ManieX, 12 Gru 2009, 16:27



>>andrejos1

>

>Przy regulacji prądu mam na początku "skręcić" helitrima, czyli ma mieć minimalną oporność, czy tak?





przed pierwszym uruchomieniem pot. od biasu musi miec max. wartosc. czyli mierzac go ma miec okolo 5k

natomiest pot. od offsetu ustawiamy na srodek czyli po jednej i drugiej stronie okolo 2.5k



sprawdzamy jeszcze raz czy wszystko OK:)



zalaczmy wzmaka.



pierwsza regulacja to pot. od offsetu - czyli miernik na wyjscie i regulujemy zero.



potem pot. od biasu - zaczynamy schodzic powoli z wartosci minimalnej (mnie w jednej jak i drugiej koncowce cokolwiek zaczelo sie dzial przy polowie obrotow (jakos po 5 pelnym))



i tak jak pisalem ostawic warto 0.4 lub jak kto woli odrazu 0.5V spadku na emiterowym i skorygowac offset



warto przy pierwszym rozgrzewaniu caly czas korygowac wartosc napiecia na rezystorze emiterowym choc ma on tendencje raczej spadkowa wraz z temp. i jest dosc stabilny.

[macqw]

Który potencjometr to offset proszę o numer R.... na PCB. Ja mam 600VA ale niestety nie będzie on na dalach ;( Czy wyjście z końcówki mocy jest tylko z jednej pary tranzystorów ( przewód RED )

[andrejos1]

R105 to reg offsetu



wyjscie masz z 2 par tranzystorow - tak bardziej obrazowo powiem ci ze do kazdego emitera lutujesz rezystor (ktorego nie ma na pcb) 0.5ohm/3W (jesli dostales pakiet czesci z zamowienia to to sa te najwieksze gabarytowo. i jesli juz masz polutowany kazdy z czterech rezystorow do emiterow trzanzystoro mocy (TO3) to drugie ich konce laczysz ze soba i tak polaczone cztery konce rezystorow tworza wyjscie wzmacniacza. pamietaj jeszcze o diodach D201 i D202 (na schemacie ksaMKII sa to diody D5 i D6)



mam nadzieje ze wszystko jasno wytlumaczylem.

[V343]

>andrejos1

Czy mi się wydaje ,czy niemasz wlutowanych C106,C106 a wzmak działa

[V343]

miało być C105,C106

[piotr_37]

pewnie ma ale od spodu ,też tak podlutowałem

[V343]

Chciałbym zastosować XLR w tym wzm..Planuje użyć desymetryzatora z DAC T.J.Potrzebne jest napiecie symetryczne 15V i teraz pytanie jak to zasilić z zasilacza końcówki gdzie jest 37,5V?Czy użyć stabów LM317/337,czy jakichś rezystorów,czy czegoś innego?

[V343]

Ma to wyglądac mniejwięcej jak w Alchemist.Może ma ktoś schemat jak to jest podłączone?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[andrejos1]

oczywiscie ze kond. C105 i C106 nie mam wlutowanych. byla juz o tym wczesniej mowa. owszem jest na nie miejsce ale dlatego ze pcb jest pod delta audio a my robimy mkII a na schemacie mkII nie wystepuja te kond.

[andrejos1]

piotr37 wylutuj je zanim wszystko skrecisz.

[piotr_37]

powiem szczerze iż na razie te kondy zostawię na początkowych stronach wątku nowy11 opisywał które pojemności ma wlutowane ja dałem 51p jest to w sumie ochrona przed wzbudzeniem i pasożytniczymi oscylacjami nie powinny niczemu zaszkodzić , ale zawszę mogę je wyciąć ;)

[ManieX]

>andrejos



Patrzę właśnie na schemat MKII oraz Delta Studio i C105, C106 są na dwóch, z tym że na MKII ma wartość 39p, a Delta 390p, natomiast kondy C107, C108 jest tylko w Delcie.

[piotr_37]

390p jest pomyłką powinno być 39p opisane to było na wiki

[vuy]

szanowni koledzy przeciez po to umiescilem tu kiedys poprawny schemat KSA-50 Mk II zeby nie bylo tu takich i innych niepotrzebnych pytan ;)))

no chyba ze ktos ma problemy z czytaniem schematow...;)



pzdr

Vuy

[vuy]

ManieX, 12 Gru 2009, 15:17



>>vuy

>

>Zastanawiam się biasem, pisałeś, że oryginał miał 1,9A, rozumiem, że nie na jeden tranzystor, ale na

>parę (na schemacie widnieje napis 2x0,9A), czy dobrze to rozumiem?



oczywiscie tok rozumowania kolegi jest jak najbardziej poprawny czyli 1,9A na galaz lub pare jak kto woli;)

ale jak nam warunki pozwola to moze to byc 2,6 - 3A (ale to tylko dla orlow);))))))



pozdrowienia

Vuy

[ManieX]

Jakie diody stosujecie D1, D3, D5, D6? Zamierzam zastosować 1N4148, mogą być, czy może 1N4007?

[vuy]

EDYCJI !!!;)))



oczywiscie C105, C106 maja miec wartość 39p gdyz 390p jest pomylka, ale nie ma tej pomylki na zamieszczonym tu przezemnie schemacie ;) tak ze opierajcie sie na nim i nie bedzie problemow ;)



diody moga byc 1N4007 lub cos z szybszych,(nie pamietam co mam u mnie musze sprawdzic bo sa jak w orginale) ale nie 1N4148 bo moga nie wytrzymac w skrajnych przypadkach dysponujac pradem 100mA;)

[V343]

Wydaje mi sie ze C105,C106 39pF powinny być wlutowane,natomiast pominąc można C107,C108 100pF

[piotr_37]

>V343

Jestem teraz w pracy i nie mam jak sprawdzić ale jest chyba tak jak piszesz

[andrejos1]

macie racje, w/g schematu mkII nie lutujemy C107 i C108 sorki za wprowadzenie was w blad ale dzieki temu uswiadomiliscie mi ze z niewiadomych mi przyczyn zle wlutowalem kond. 39pF, tzn sa tam gdzie ich nie powinno byc a nie ma ich tam gdzie powinny.



i tu mam pytanie do kolegi vuy czy taki stan rzeczy moze wplywaz zle na jego prace? nie mam rzadnych wzbudzen, wszystko jest ok. czy usunac te kond. 39pF przy sterujacych? czy jest sens dawac je przy tranz. Q107 i Q108 jesli i tak mi sie nic nie wzbudza?



z gory dzieki za odp.

[macqw]

Czyli wyjście mam zrobić tak czerwona linia. Co sądzicie o obudowie drewniano aluminiowej ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[piotr_37]

Tak jak narysowałeś jest o.k czyli do głośnika , drewno-alu dlaczego nie sam taką będę miał i uważam iż jest super ;) tylko trzeba zadbać o dobrą wentylację .

[macqw]

A gdyby zastosować OGNIWO PELTIERA i na to radiator od pc jakiś wydajny miedziany . Myślałem jeszcze żeby zrobić wodne np. dwa moniaki i do tego jakaś stacja chłodząca ale wtedy to bym je kręcił do 1.5A i w górę. Może macie jakieś doświadczenia z chłodzeniem tych tranów to chyba będzie najgorsze wyzwanie

[piotr_37]

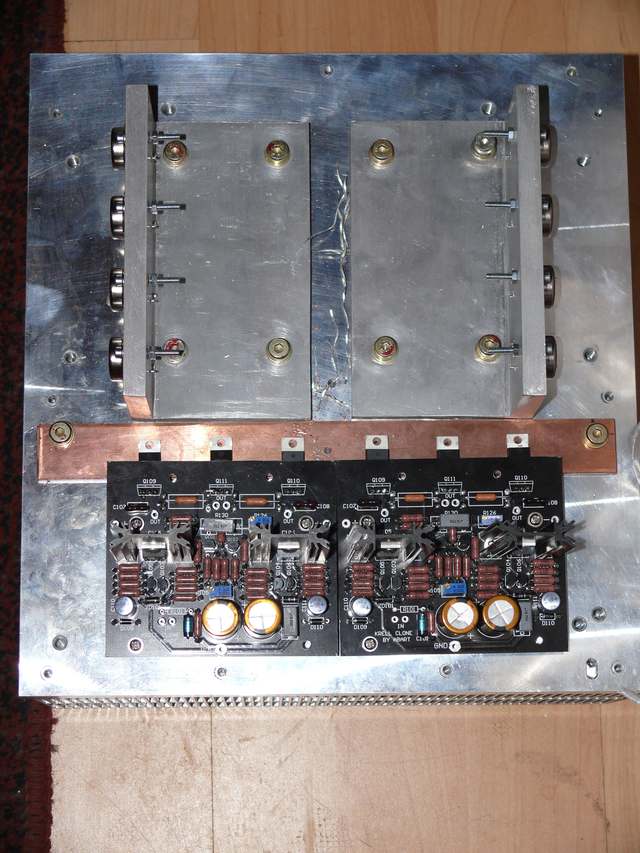

Z ogniwami też nie jest prosto trzeba ciepło też gdzieś odprowadzić ,jednak najlepszym rozwiązaniem jest odpowiedni radiator i/lub wspomaganie się wentylatorem/ami o zmniejszonych obrotach aby je odpowiednio ciche ja do swojego 30cm x 29cm x 11cm dam dwa wentyle 80 z odpowiednio dobranym niższym napięciem

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[piotr_37]

miało być "aby były odpowiednio ciche"

[macqw]

Spoko radiator to z jakiegoś falownika ? Proponuje LM317 i potencjometr

[piotr_37]

Tak falownik , dokładnie lm317 i "wio"

[Zigi]

Witam.



Co polecacie na C102, C103 sa jacyś faworyci?

montować C110, C111? Bo są chyba tylko w schemacie Delty.

[andrejos1]

witam panowie,

pisze dzis z ciezkim sercem ze tak powiem a sprawa calego zamieszania sa podlej jakosci tulejki izolacyjne. z powodu tego ze kilka z nich zachowalo sie jakby bylo z wosku (mowie ze kilka z nich bo reszta byla innego rodzaju i nic im nie bylo) nastapilo zwarcie przez co stracilemtranzystory koncowe oraz glosniki i zwrotnice.

pisze to po to tylko abyscie sprawdzili dokladnie jakiej jakosci tulejki stosujecie (lutownica lub czyms innym goracym jak sie zachowuja)





i tu pytanie czy ktos z was moze nie zrezygnowal z tego projektu i nie chcial by odsprzedac tranzystorow lub pewnie calego zestawu?

[Zigi]

>andrejos1



Współczuję.

Swoją drogą to chyba niezłą temperautę tam miałeś.
