pcb krell ksa 50

[ManieX]

Koledzy



Mam problem z uruchomieniem KSA, DC na wyjściu reguluje się bardzo ładnie, pratycznie mam 0V, do 1,6A na tranzystor, (nawet za bardzo się nie grzeje), ale w głośnikach słyszę lekki brum a dźwięk jest cichy i niemiłosiernie przesterowany, sprawdzam wszystko po kolei, ale na razie wygląda na to że błędu nie popełniłem. Ma ktoś jakiś pomysł co może być nie tak?

[andrejos1]

czy masz podpieta mase do pcb?

ja u siebie mase do wyjscia glosnikowego pociagnalem spod rif, pozniej osobnym kablem mase do pcb i tam podlaczylem mase sygnalu.

[ManieX]

>andrejos1

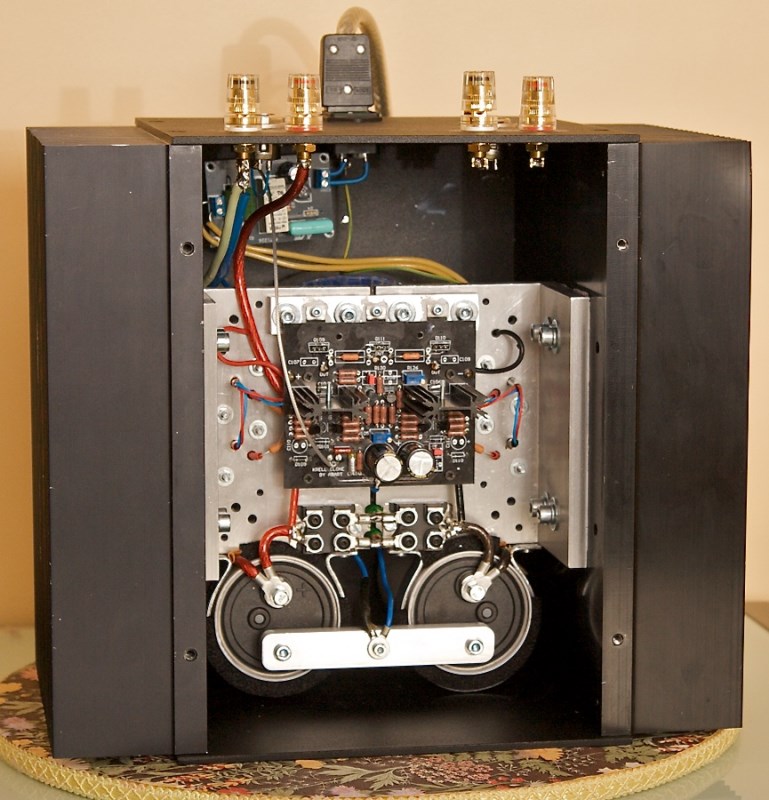

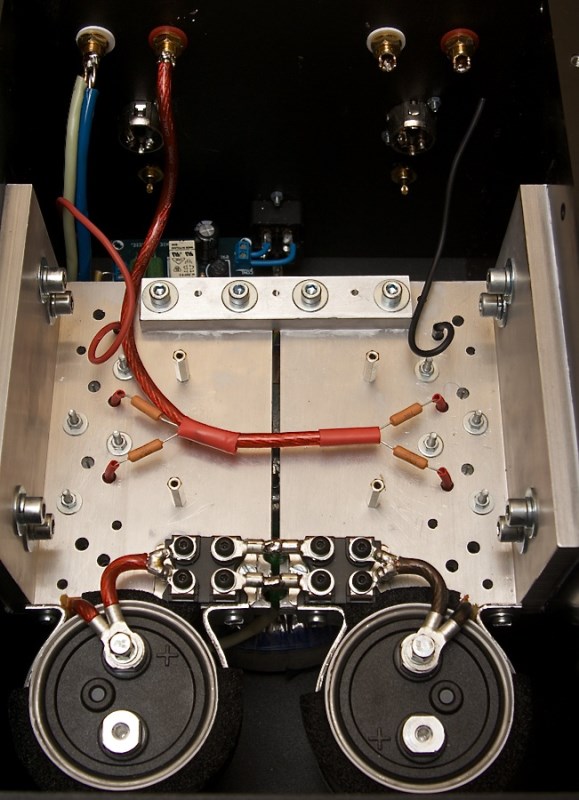

Masz rację, to był problem masy, podłączyłem jak na schemacie przez rezystory, po ich usunięciu wszystko jest ok., gra bez najmniejszego brumu, prąd 1,2A na tranzystor, temperatura po 30min. mierzona palcem na wierzchu MJ15003 5s. do progu bólu:-) więc jest jeszcze rezerwa na eksperymenty, nap. zasilające na kondach 2 x 35V, przez zamieszanie z masą musiałem wymontować płytkę i teraz jest pobrudzona pastą silikonową (kupiłem polecaną przez vuy k=3)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[andrejos1]

tak jak pisales charakterystyczne charczenie (przesterowanie) gdy wszystko inne jest ok zawsze jest problemem masy.



piekna solidna robota.

[wojtekr]

gdzie można kupic takie diody?

[ManieX]

Kupiłem na allegro, pochodzą z demontażu.

[ManieX]

Jednak z temperaturą nie jest tak różowo jak mi się wydawało, przy prądzie 1,1A na tranzystor temperatura balkonika przy tranzystorze 46'C a radiatora wynosi 43'C (stabilne przez 1h), ale to już max co można bezpiecznie dotknąć, więc z prądem nie poszaleję:-(, natomiast "0" na wyjściu jest stabilne jak skała, pewnie to zasługa umieszczenia tranów sterujących razem z wyjściowymi na jednym radiatorze.

[andrejos1]

i tak 1,1A to juz małe szalenstwo:)

[ManieX]

Finalnie zostaję przy 1,2A na trana, temperatura radiatora 46'C, balkonika 49'C, zatem ile wat mocy jest oddawane w klasie A, gdzie napięcie zasilania wynosi 2 x 36,5V?

[andrejos1]

przy twoim zasilaniu dla 8ohm kolumn w pelnej klasie A jestes w stanie oddac 92watt a dla kolumn 4ohm 46watt.



kiedys ktos podal link do takiego kalkulatora klasy A i z niego te wyniki

[saczek_XTRM]

czy R102 i R131 mają być po 22k1?

[andrejos1]

saczek_XTRM, 19 Gru 2009, 14:17



>czy R102 i R131 mają być po 22k1?





tak. lub cos bardzo zblizonego jak 22k

[ManieX]

Uruchamiam drugi monoblok no i mam poważny problem - stałe napięcie na wyjściu +33V! nic się nie spaliło wszystkie elementy są zimne, napięcie na rezystorach emiterowych tranów mocy 9V, napięcie na wyjściu z płytki do baz tranów mocy w dwóch gałęziach jest dodatnie (ok. 8V). nie mam pomysłu o co chodzi, pomocy koledzy

[andrejos1]

odlacz zasilanie, wyladuj kondensatory, odlacz tranzystory mocy i wtedy pomierz dokladnie miernikiem czy wszystkie tranzystory na pcb sa ok. czy nie ma jakiegos przebicia.

[ManieX]

Wydaje mi się, że padnięty jest Q8, do jego bazy dociera -35V a na kolektorze jest +36V, (tak jakby była przerwa między kolektorem a emiterem, dobrze rozumuję?

[piotr_37]

>ManieX

może porównaj nap. na tranach z uruchomioną końcówką ?

[andrejos1]

zbadaj miernikiem tranzystory i porownaj jak piotr mowil z uruchomiona koncowka.

[ManieX]

Właśnie to zrobiłem, na bazach Q7 i Q8 napięcia są porównywalne, ale na emiterze Q7 powinno być 1,8V a jest 35V, więc raczej Q7 do wymiany, tylko jaki był powód jego uszkodzenia? Gdzie można kupić MJE15032 nie podróby?

[piotr_37]

piszesz o Q107 wg.płytki ? , a on jest 15033 a nie 032

[ManieX]

Ciekawe czy oryginalne, cena temu zaprzecza, może ktoś kupował u tego sprzedawcy?

[ManieX]

A teraz link:



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[wojtekr]

oryginały tylko nie parowane powinienem mieć

[saczek_XTRM]

czy ma ktoś źródło dobrych kondów 39pF do wzmaka?

[ManieX]

>piotr_37



Chodziło mi o Q108 oczywiście

[piotr_37]

>saczek_XTRM

można śmiało od 39p do 50p ,zawsze jakieś pole manewru.

[andrejos1]

ja nie mialem zadnego piko farada tam i bylo rewelacyjnie w dzwieku. teraz jak doprowadze wszystko do dzialania to przeloze je tam gdzie powinny byc i porownam z tym jak bylo wczesniej

[piotr_37]

de'facto one nie mają raczej wpływu na dźwięk, na początku wątku troszkę ten temat poruszano łącznie z oscylogramami

[piotr_37]

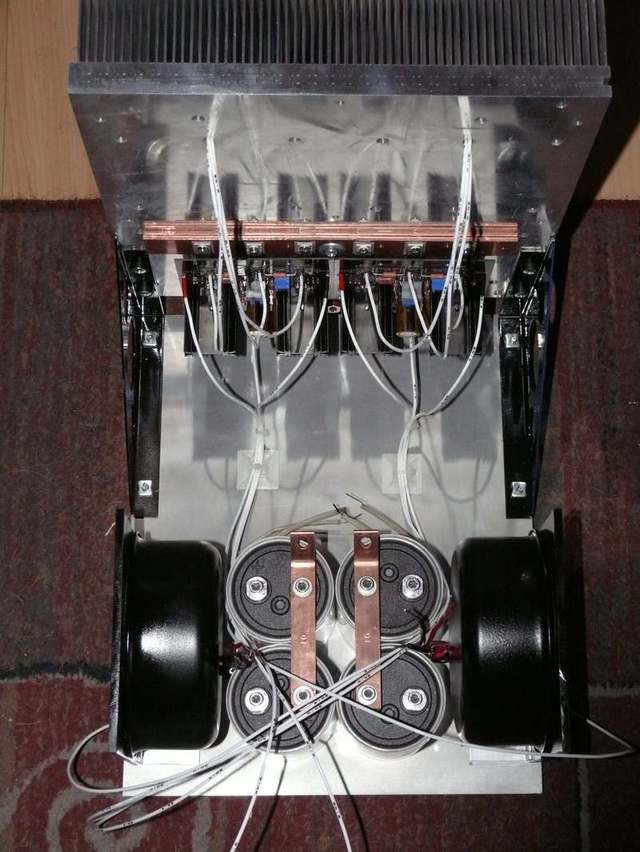

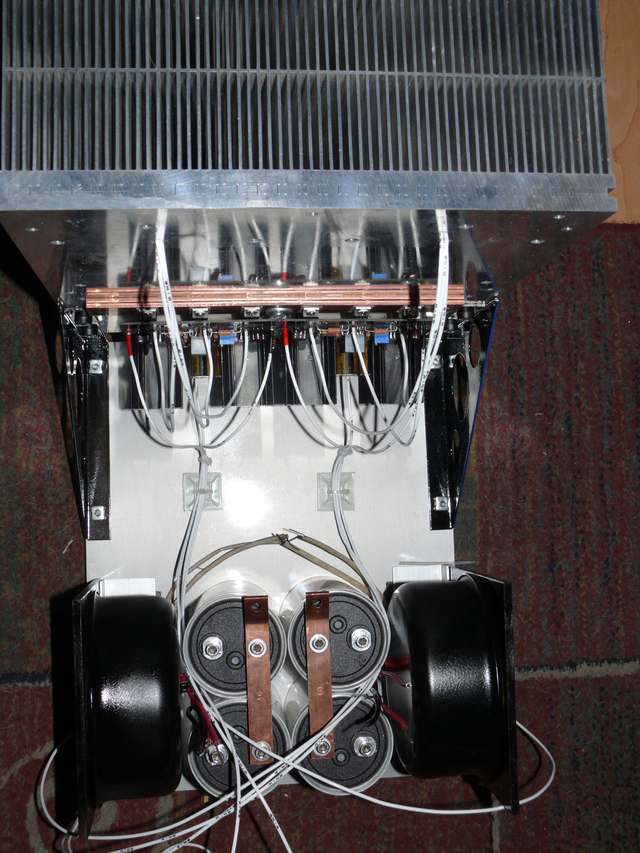

Wczoraj wziąłem się za okablowanie, ciągły brak czasu ,wstawiłem fotki ;) zasilanie idzie osobno dla płytki 1,5mm i osobno dla tranów wyjściowych 2,5mm2 układ będzie w jednej budzie ale pełne dual mono masy dla kanału L i P osobno ,pełna separacja nie licząc wspólnego pokoju ;) mam nadzieję iż dzisiaj będzie odpalony jeszcze czekam na obudowę ale to niestety dopiero w nowym roku.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[andrejos1]

dobrze by bylo dac 4mm^2 dla masy ktora idzie jako wyj. glosnikowe oraz ten sam przekroj od wyjscia tranow do wyjscia glosnikowego na plusie.

planujesz miec wymuszone chlodzenie?

[piotr_37]

tak przy tego typu radiatorze jest to niezbędne, listki są ciasno.
