[musiko]

Trafiony - zatopiony ;-)

Nagrywanie działa !:-) - przytrzymanie "pause" i równoczesne "rec" załącza tor nagrywania, następnie "play"uje wyłączenie pauzy i rusza taśma.



No ale nie tak chop-siup z tym deckiem :-), dźwięk jest strasznie przesterowany przy nagrywaniu,

nawet przy minimalnie ustawionym pokrętle poziomu zapisu :-(



Wejścia do decka z tyłu :

1.Wyprowadzony kablel z "din" na końcu - pod to podłączyłem poprzez przejściówkę cd,

2.Gniazdo "din" na tylnej ściance oznaczony "pick up tape"

3.Gniazdo do sterowania pilotem "remote" (din)

[neomammut]

>>musiko

Może trzeba wyregulować poziom zapisu pr`kami w środku. Tor masz wyczyszczony? Może być też chyba sprawa wyregulowania biasu, choć ja bym najpierw wszędzie popsikał kontaktem...., chyba, że już po zabiegu :)

[MaciejLK]

musiko, 13 Kwi 2010, 18:06



>Trafiony - zatopiony ;-)

>Nagrywanie działa !:-) - przytrzymanie "pause" i równoczesne "rec" załącza tor nagrywania, następnie

>"play"uje wyłączenie pauzy i rusza taśma.



No to dobrze!



>No ale nie tak chop-siup z tym deckiem :-), dźwięk jest strasznie przesterowany przy nagrywaniu,

>nawet przy minimalnie ustawionym pokrętle poziomu zapisu :-(



Połączenie wtykami DIN ma inne poziomy sygnału niż wejścia/wyjścia liniowe, co najmniej w jednym kierunku, a może i w obu. Pewnie będziesz musiał dać jakieś rezystory w przejściówce.



Do czego służy "pick up tape" - nie mam pojęcia. Może to jakaś odmiana Tape Monitor? (magnetofony trzygłowicowe z gniazdami DIN przeważnie miały jedno wyjście sygnału w połączonej wtyczce wejścia-wyjścia, a drugie wyjście, pozwalające monitorować zapisywany dźwięk, w oddzielnym gnieździe).

A może chodzi tu o jakiś przedwzmacniacz gramofonowy? Pick-up to także wkładka gramofonowa... Ale np. telephone pick-up to specjalna cewka, na ogół z przyssawką, przyczepiana do słuchawki telefonicznej i pozwalająca nagrywać rozmowy telefoniczne...

Ogólnie rzecz biorąc, "pick-up" to coś, co "zbiera" sygnał z czegoś innego.

Nie mam pojęcia, jaka może być tego rola w tym magnetofonie.

[musiko]

MaciejLK - to jestem trochę zdziwiony że są inne poziomy, podłączałem już cd z wyjściem liniowym poprzez przejściówkę do wzmacniacza z wejściami din i grało ok, i często zamiennie w różne strony din-chinch i na odwrót i wszystko było ok..

[neomammut]

Musiko, tu masz katalog z roku kiedy deck był produkowany:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Dane techniczne:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) blaupunkt23.jpg



Tak dla informacji

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[musiko]

neomammut - dziękuję :-)

Co ciekawe - magnetofon gra ...czyściej niż mój N5846 :-) ??Złe ustawienie głowicy w Philipsie?

Kasetę nagraną w Philipsie ten odtworzył czyściej, więcej wysokich tonów.

Głowica w N5846 jest już niestety trochę zużyta, paznokciem czuć krawędź na czole..

Takiej nowej już pewnie nie uda się zdobyć?Jest ogromna i długa...:-(

[Gość G.Mark]

musiko, 13 Kwi 2010, 19:34



...

>Głowica w N5846 jest już niestety trochę zużyta, paznokciem czuć krawędź na czole..

>Takiej nowej już pewnie nie uda się zdobyć?Jest ogromna i długa...:-(



Zmierz odległość od najwyższego punktu czoła głowicy, do środka jednego z otworów montażowych we wsporniku głowicy. Będzie można wtedy powiedzieć, czy da się zastosować inną głowicę, która ma taki sam wymiar.



GM

[musiko]

G.Mark - zmierzyłem - równe 12mm. (mierzone od czubka głowicy do środka śruby montażowej).

Sama głowica ma ze 2cm.

[Gość G.Mark]

musiko, 13 Kwi 2010, 20:27



>G.Mark - zmierzyłem - równe 12mm. (mierzone od czubka głowicy do środka śruby montażowej).

>Sama głowica ma ze 2cm.



Zmierzyłem:

ALPS B03S = 12mm

ALPS B13S = 12mm

ALPS A668 = 12mm

Aiwa DX = 12mm

G937 z mag. Aiwa AD-6700 = 12,5mm

A7Y20 = 11,5mm (czoło eliptyczne)



Wnioski wyciągnij sam. :-)



GM

[MaciejLK]

musiko, 13 Kwi 2010, 18:25



>MaciejLK - to jestem trochę zdziwiony że są inne poziomy, podłączałem już cd z wyjściem liniowym

>poprzez przejściówkę do wzmacniacza z wejściami din i grało ok, i często zamiennie w różne strony

>din-chinch i na odwrót i wszystko było ok..



Tak, ale to było połączenie CD-wzmacniacz. Wejścia i wyjścia magnetofonowe miały inne poziomy. Co więcej, TE SAME styki w gnieździe DIN służyły jako wejście i jako wyjście sygnału na magnetofon, przełączane odpowiednio zależnie od tego, czy się słuchało magnetofonu, czy się nagrywało. Dlatego połączenie magnetofonu ze wzmacniaczem, gdy jedno ma gniazdo DIN, a drugie typowe liniowe RCA, może być nieco kłopotliwe.

W gnieździe w magnetofonie styki 3 ® i 5 (L) były jednocześnie wyjściem sygnału (o wartości ok. 1V 10 kohm) i wejściem sygnału do zapisu z gramofonu piezoelektrycznego (ok. 100 mV, 1 Mohm) - ponieważ na zmianę pełniły rolę wejścia sygnału przy nagrywaniu i wyjścia sygnału przy odczycie, nie można było tego samego gniazda użyć jako wyjścia sygnału przy monitorowaniu zapisu; stąd w magnetofonach trzygłowicowych oddzielne gniazdo wyłącznie wyjściowe Tape Monitor, w którym sygnał wyjściowy ok. 1V 5 kohm był podawany na styki 3 i 5).

Natomiast styki 1 (L) i 4 ® (ok. 2mV, 20 kohm) były wejściem sygnału ze wzmacniacza. Typowy sygnał liniowy z gniazd RCA (nowoczesne wzmacniacze, CD, tunery, itd.), który może sięgać 0,5-2V, przesteruje to gniazdo! Stąd silnie przesterowany sygnał do zapisu. Zamiast podać sygnał wejściowy na styki 1 i 4, musisz podać go na styki 3 i 5, które mają znacznie mniejszą czułość (100mV zamiast 2mV), tylko problem w tym, że styki 3 i 5 przy odtwarzaniu podają sygnał wyjściowy do wzmacniacza! Musiałbyś ciągle przełączać kable, zależnie od tego czy nagrywasz czy odtwarzasz. Dlatego wygodniej podać sygnał liniowy na styki 1 i 4, wstawiając odpowiednie oporniki.

Wartości zaczerpnąłem z instrukcji serwisowej starego szpulowego Philipsa, i traktuj je orientacyjnie, ale nie sądzę, by w innym magnetofonie bardzo znacznie odbiegały.

[musiko]

G.Mark - dziękuję za pomiary,wybór jest :-) pozostaje więc kwestia chyba "tylko" oporności uzwojeń w głowicy, materiału z którego jest wykonana - bo to wszystko ma wpływ na dźwięk (mylę się?), a tego brzmienia jakie posiada ten deck nie chciałbym w żadnym stopniu utracić..



Jak dobrać odpowiednią głowicę do tego magnetofonu by brzmienie się nie zmieniło i pasmo przenoszenia nie zawęziło a wręcz rozszerzyło do wartości podanych w instrukcji (20-20000hz)?

(rozumiem, że pełnego pasma to teraz już nie mam i tak, ze względu na starzejące się elementy,

ale ile się da...) :-)

[musiko]

MaciejLK - dziękuję za wyjaśnienia, aby wykluczyć możliwość uszkodzenia elektroniki w decku myślę o podłączeniu sygnału o regulowanym wyjściu liniowym tj.cd z regulowanym wyjściem, mp3 (bee...;-)),

zda to egzamin?



Jakiej wartości powinny być te oporniki?A może wstawić by małe pr-ki?

[musiko]

Oczywiście chodzi mi o sprawdzenie czy deck nie jest uszkodzony przypadkiem(elektronika).

[MaciejLK]

musiko, 13 Kwi 2010, 23:40



Niestety, elektronik ze mnie żaden, więc nie podpowiem Ci wartości tych rezystorów.

[neomammut]

Na gwałt potrzebuję instrukcji serwisowej do TC-K890ES! Dziękuję z góry!

[Filwoj]

musiko, poczytaj tutaj:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

może o to właśnie ci chodzi ?

Wojtek

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Filwoj]

neomammut, mam ten manual. Podaj maila na priv.

Wojtek

[musiko]

Filwoj - dziękuję, po powrocie do domku zobaczę,

wprawdzie "w okolicy" wejścia din w magnetofonie chyba widziałem oporniczki, ale sprawdzę wartości i czy są dobre.

[MaciejLK]

musiko, 14 Kwi 2010, 14:06



>Filwoj - dziękuję, po powrocie do domku zobaczę,

>wprawdzie "w okolicy" wejścia din w magnetofonie chyba widziałem oporniczki, ale sprawdzę wartości i

>czy są dobre.

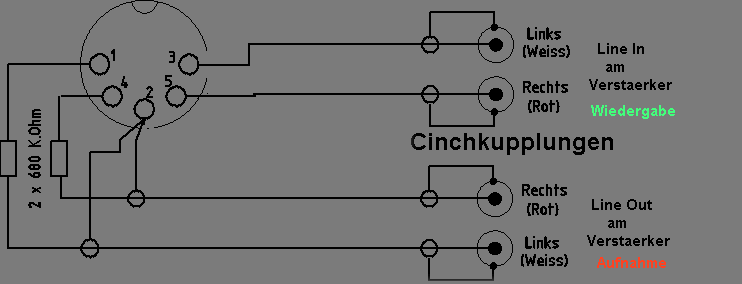

Oporniczków w magnetofonie nie ruszaj, zapewne i tak muszą być. Zrób kabel połączeniowy z oporniczkami takimi jak na schemacie powyżej! Jeśli dobrze zrozumiałem, magnetofon nie ma gniazda, tylko na stałe przymocowany kabel - trzeba więc oporniczki wmontować w kabel przejściowy który ma z jednej strony gniazdo DIN a z drugiej wtyki RCA. Wtyczka DIN jest na ogół na tyle duża, że pozwala wstawić małe oporniki. A do styków 3 i 5 podłącz kable z końcówkami RCA bez żadnych oporników. To powinno działać.

[Filwoj]

MaciejLK, zrobiłem taki kabel kilka tygodni temu, po 2 godzinach udało mi się upchnąć te oporniczki we wtyczce, ale nie zadziałał... Sprawdzałem miernikiem połączenia i niby jest OK, ale sygnału nie ma. Zniechęciłem się ale teraz go wyciągnę i jeszcze raz posprawdzam.

Wojtek

[xtr71]

Witam

W moim Akai GX-75 mk II niechcący zniszczyłem od głowicy kasującej 1 odczep lutowniczy .Czy można taką głowicę kasującą kupić gdzieś w Polsce lub gdziekolwiek ???

xtr71 pozdrawiam Akajowców .

[Gość V-savage]

xtr71, 14 Kwi 2010, 16:54

Jedynie z demobilu. Wiele sony ma ta sama glowice, denony np drm22.

Trzeba szukac w 3 glowicowych. Kupisz jakis rozwalony do 20zl.

[Gość G.Mark]

musiko, 13 Kwi 2010, 23:32



>G.Mark - dziękuję za pomiary,wybór jest :-) pozostaje więc kwestia chyba "tylko" oporności uzwojeń

>w głowicy, materiału z którego jest wykonana - bo to wszystko ma wpływ na dźwięk (mylę się?), a

>tego brzmienia jakie posiada ten deck nie chciałbym w żadnym stopniu utracić..

>

>Jak dobrać odpowiednią głowicę do tego magnetofonu by brzmienie się nie zmieniło i pasmo

>przenoszenia nie zawęziło a wręcz rozszerzyło do wartości podanych w instrukcji (20-20000hz)?

>(rozumiem, że pełnego pasma to teraz już nie mam i tak, ze względu na starzejące się elementy,

>ale ile się da...) :-)



Zacznij od zmierzenia rezystancji uzwojeń obecnej głowicy. Musisz w tym celu odlutować głowicę od układu. Myślę, że otrzymasz wynik ok. 220-240 omów.

Możesz zastosować praktycznie każdą głowicę, której rezystancja uzwojeń, będzie różnić ok. 10-15% od rezystancji uzwojeń obecnej głowicy i nie będziesz musiał zmieniać warunków pracy wzmacniaczy odczytu i zapisu. Wystarczy lekka korekta organami regulacyjnymi magnetofonu.

Pasmo przenoszenia będzie można skorygować, jeśli zajdzie taka potrzeba, przez zmianę pojemności kondensatorów podłączonych równolegle do uzwojeń głowicy - jeśli takie kondensatory występują w układzie. Jeśli nie, trzeba będzie się zastanowić jak takiej zmiany dokonać. Myślę jednak, że nie będzie takiej potrzeby, jeśli parametry stałoprądowe nowej głowicy - rezystancja uzwojeń, nie będą diametralnie odbiegać od parametrów obecnej głowicy.



GM

[xtr71]

Dziękuję za odpowiedź ,nie pochwalam tak zwanego "kanibalizmu elektronicznego" będzie to ostateczność kupić jakiś 2 wałkowy 3 głowicowiec zniszczony elektronicznie lub mechanicznie.Na chwilę obecną nie potrzebuję tej głowicy gdyż mam 2 decki.Drugim deckiem skasuję co potrzeba,Akai 75 nagra taśmę bez problemu (sprawdziłem tę tymczasową opcję)



_____ Jeśli jakiś użytkownik ma takową głowicę zbędną lub niepotrzebną odkupię ją za rozsądną cenę.



Pytanie mam do znawców kaset :

Jaki wpływ ma brak ekranu z żelaza (stalowej blaszki) w kasetach CC ? kupiłem ostatnio TDK Ferro Extra 90 min i we wszystkich brak blaszek "Made in Thailand" i Sony C-60HFC min "Made in Thailand" też brak ekranu.Czyżby oszczędności na stali ?



Pozdrawiam XTR71 Wojciech Trykowski Elbląg

[xtr71]

Stronka z manualami i serwisowymi danymi:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[neomammut]

>>Filwoj

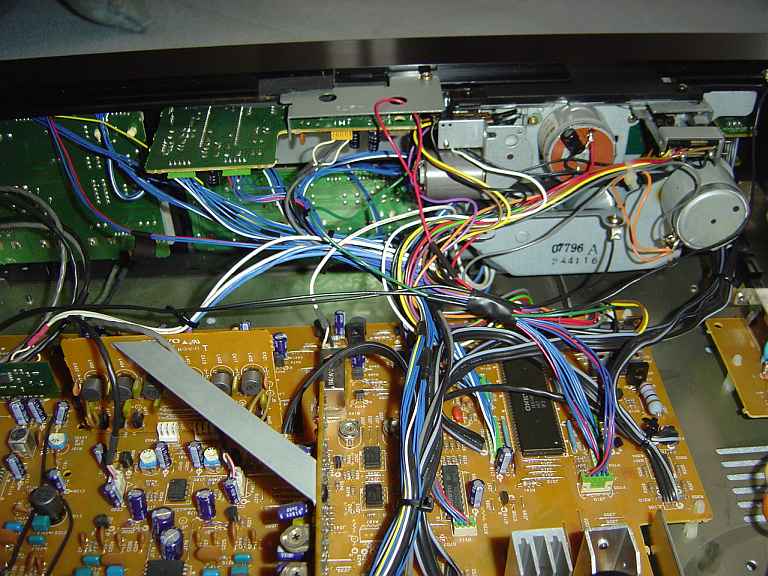

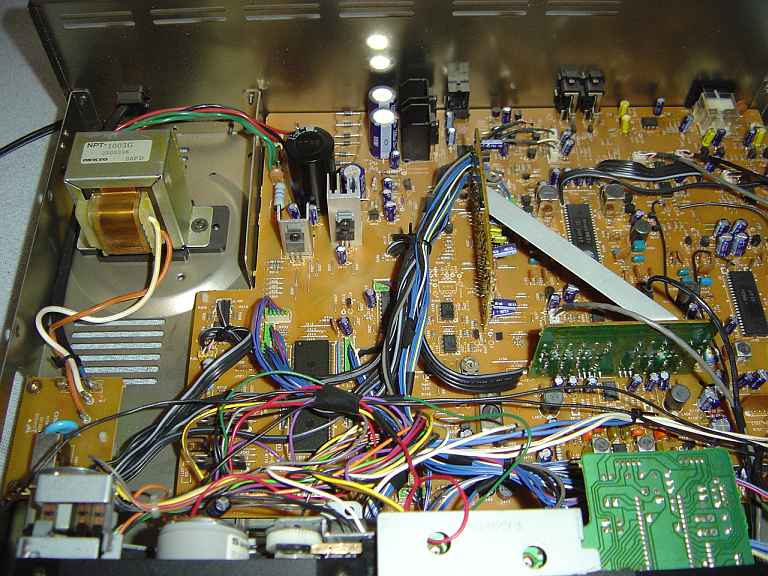

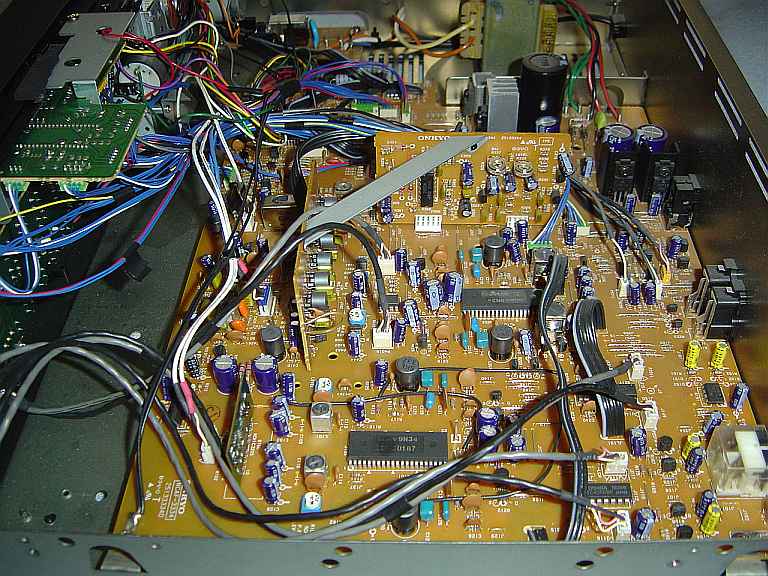

Tak sobie pomyślałem, że skoro ty w swoim Onkyo nie masz układu Dolby, a ja K890ES już spisałem na dawcę, to może dowiedz się jaki Ci jest potrzebny, ja sprawdzę jaki mam u siebie i jak by co to Ci wyślę :)

[xtr71]

Prośbę mam do Pana, niema pan głowicy kasującej od tego spisanego na straty magnetofonu do sprzedania

taka jak na zdjęciu od pioneera ct-95?

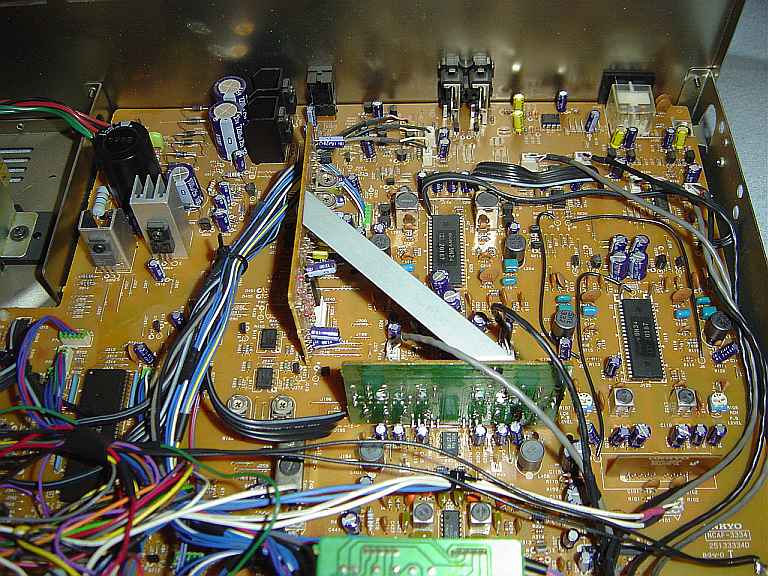

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[neomammut]

Niestety nie sprzedam nic jeśli chodzi o głowice, mechanizm, śrubki, paski itd, to są rzeczy, które się szybciej zużywają....., przykro mi.....
