Pierwsze projekt kolumn 2.5D na głośnikach STX na ukończeniu

Tomasz_65124 · 3 Września 2017

Chciałem się nieśmiało pochwalić pierwszym samodzielnym projektem kolumn 2.5D na popularnych głośnikach STX'a.

Tak wyglądają po złożeniu (przepraszam za kiepską jakość zdjęcia):

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

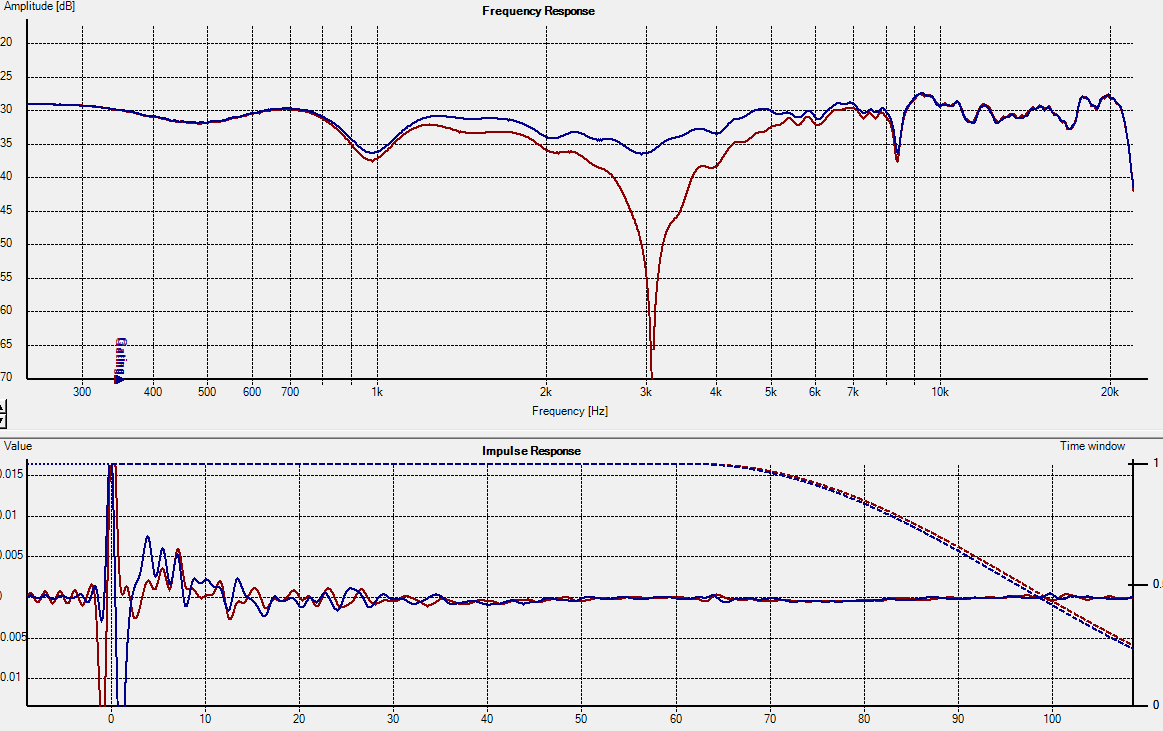

Pomiar:

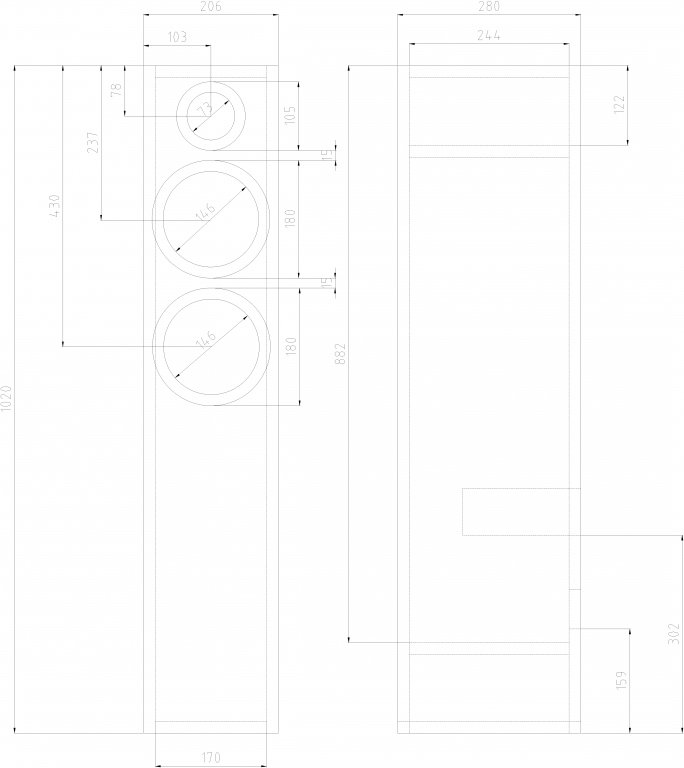

Ogólne wymiary:

Głośniki: T.10.200.8.PCX, M.18.200.8.MCX, W.18.200.8.MCX (M i W pracują we wspólnej komorze, gdwk ma osobną).

BR nastrojony na 35Hz, obudowa dość mocno wytłumiona (wzmocnienia obudowy nie są uwidocznione na rysunku).

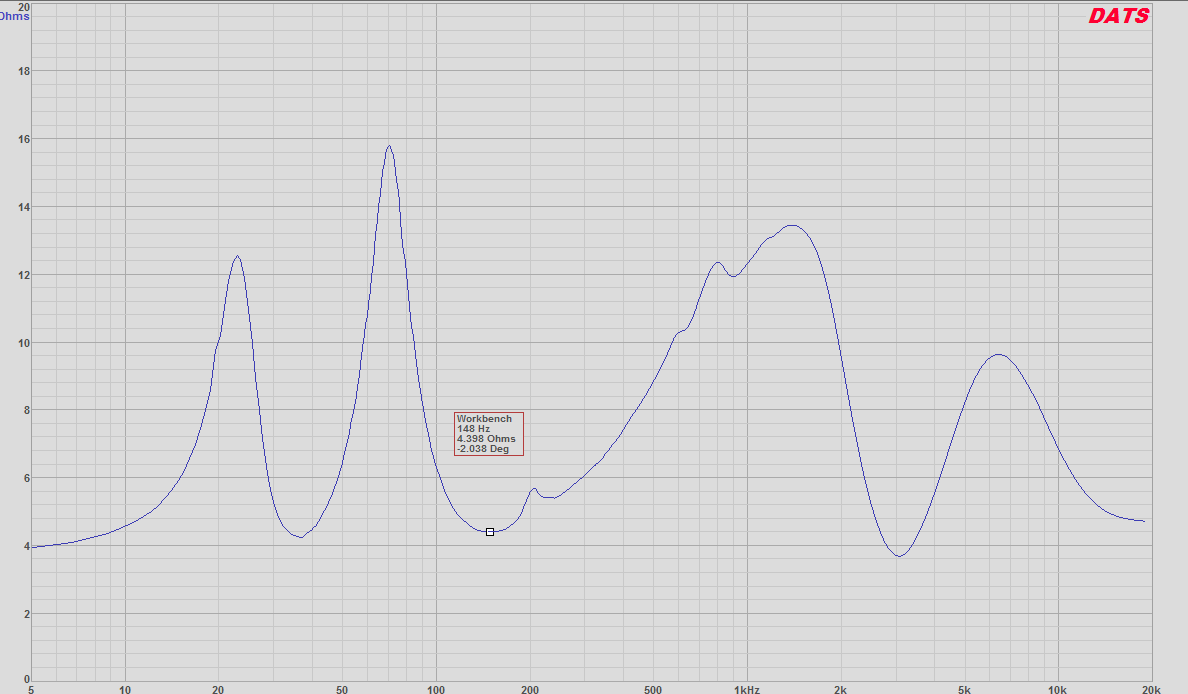

Minimum impedancji nie spada poniżej 4 ohm.

Ogólne wrażenia:

Cóż może nie jest to ideał ale dla mnie bardzo duży krok do przodu w temacie DIY :)

Charakterystyka trzyma praktycznie +/- 3db, bas jest solidny ale nie dominujący i pod kontrolą.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

DrWredman · 5 Września 2017

Gratuluję determinacji i doprowadzenia projektu do końca.

Napisz jeszcze jaki byłby koszt wyprodukowania pary takich głośników. Skąd wziæłeś zwrotnicę. Czy może sam ją zaprojektowałeś?.

Tomasz_65124 · 6 Września 2017

Gratuluję determinacji i doprowadzenia projektu do końca.

Napisz jeszcze jaki byłby koszt wyprodukowania pary takich głośników. Skąd wziæłeś zwrotnicę. Czy może sam ją zaprojektowałeś?.

Dziekuje uprzejmie. Koszt ze wszystkimi detalami i częściami do zwrotnicy zbliża się do 1000PLN.

Przyznam, że nie szukałem oszczędność, kolumny miały dobrze wyglądać i zagrać najlepiej jak pozwalają mi moje umiejętności w temacie projektowania zwrotnic (więc nie żałowałem miedzi itp). Tak, zwrotnice zaprojektowałem i zmierzyłem sam.

Tomasz_65124 · 10 Września 2017

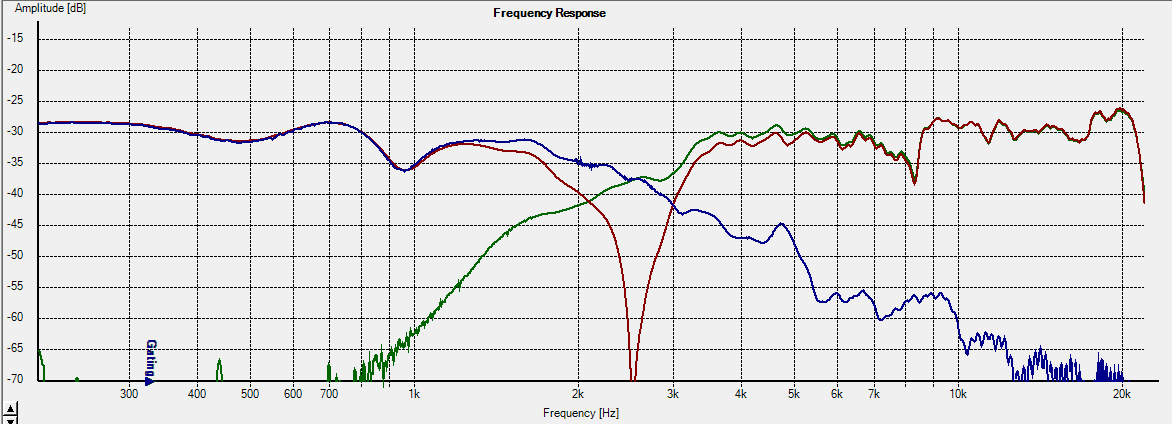

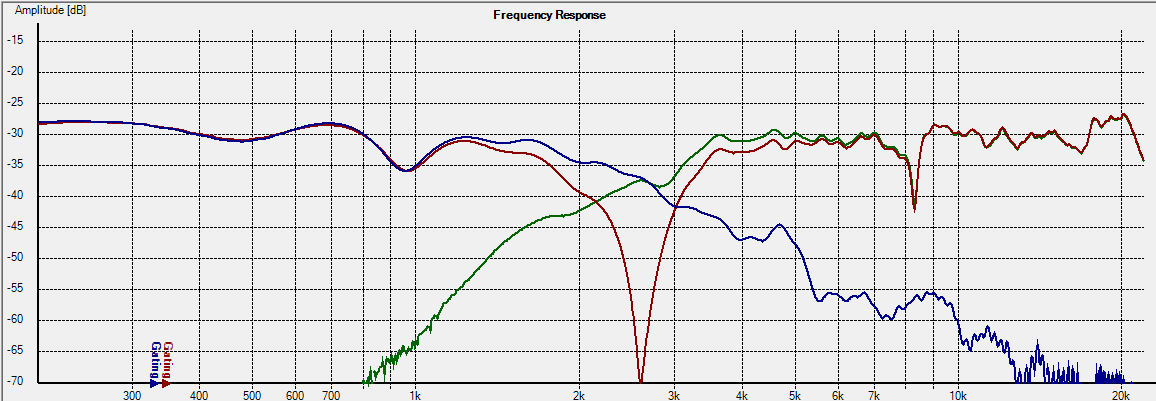

Trochę więcej pracy nad zwrotnicą owocuje poprawioną bardziej liniową charakterystyką

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

**meloV8** · 10 Września 2017

Skąd ta dziura powyżej 8 khz? Głośnik uszkodzony?

Marian133 · 10 Września 2017

Chciałem się nieśmiało pochwalić pierwszym samodzielnym projektem kolumn 2.5D

Patrząc na pomiary i filtrację to nie jest 2.5D tylko 2D.

Tomasz_65124 · 10 Września 2017

Skąd ta dziura powyżej 8 khz? Głośnik uszkodzony?

Myślę że problemem jest jakość wykonania frezowania pod gdwk. Nie korzystałem z CNC ale wykonałem otwory ręcznie przy pomocy otwornic. Czoło gdwk pokrywa się z osią obudowy ale pomiędzy brzegiem otworu a głośnikiem jest nieco zbyt duża szczelina. Planuje wypełnić ja cienkim paskiem z filcu i powtórzyć pomiar.

Patrząc na pomiary i filtrację to nie jest 2.5D tylko 2D.

Zestaw jest 2.5 d. Nie dokonywałem pomiaru osobno gdnów, nie mam możliwości mierzyć tak nisko.

Koncepcje filtrowania i połączenia gdnów pożyczyłem z opracowań zaphaudio.

Marian133 · 10 Września 2017

Planuje wypełnić ja cienkim paskiem z filcu i powtórzyć pomiar.

Wystarczy okleić taśmą malarską.

Zestaw jest 2.5 d. Nie dokonywałem pomiaru osobno gdnów, nie mam możliwości mierzyć tak nisko.

Koncepcje filtrowania i połączenia gdnów pożyczyłem z opracowań zaphaudio.

Możesz pokazać topologię filtrów?
