Preamp do Daniela - proszę o pomoc

Fixxxer · January 23, 2005

Posiadam gramofon Daniel czyli G-1100 fs.

W związku z tym, że nie posiadam wzmacniacza z wejście PHONO postanowiłem zrobić sobie preamp.

Jak pomyślałem tak zrobiłem. Niestety po skonstruowaniu przedwzmacniacza pojawiły się problemy.

Po podłączeniu do gramofonu sygnał wyplywający z przedwzmacniacza jest strasznie przesterowany.

Po opuszczeniu igly przez około 2 sekundy sygnał jest ok (jest to spowodowane pewnie tym, że Daniel ma wmontowany układ, który stopniowo wzmacnia sygnał z wkładki, więc na początku tenm sygnał jest słabszy). Po tym czasie sygnał staje się mocno przesterowany.

Wygląda to tak jakby sygnał wypływający z gramofonu był zbyt silny dla mojego preampa.

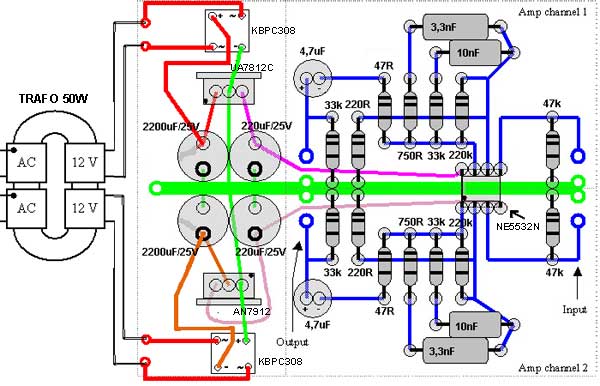

Poniżej zamieszczam rysunek mojego układu. Jest on wzorowany na układzie ze strony

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

z małymi modyfikacjami.

Nie jestem zbyt doświadczony w tej dziedzinie i liczę na waszą pomoc.

z góry dzięki:)

[obrazekLUKASZ-247027_1.jpg]

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Alexander · January 23, 2005

Za wzmocnienie tego układu na schemacie odpowiada rezystor 220R (220ohm), sprawdź jaką masz wartość i ewentualnie wymień go na 680ohm, zmniejszy to wzmocnienie o 10dB.

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Alexander · January 23, 2005

Jeszcze jedna sprawa: jaką wkładkę masz zainstalowaną w gramofonie?

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Fixxxer · January 23, 2005

Moja wkładka to standard montowany w Danielach.

Na licencji Tenorala czyli MM

Igła Mf-100

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Alexander · January 23, 2005

Czyli poziom napięcia wyjściowego to 3mV, zmniejsz w takim razie wzmocnienie.

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Fixxxer · January 23, 2005

OK, wielkie dzięki.

Jutro zamienię na 680R i napiszę, czy zadziałało:D

Jeszcze raz thx.

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Fixxxer · January 24, 2005

Zamiast tych 220ohmów wrzuciłem 1k ponieważ nawet 680 okazało się niewystarczające.

Teraz jest już prawie idealnie, choć sygnał z przedwzmacniacza jest dość słaby.

Zniknęły za to przestery.

Popracuje jeszcze nad tym preampem i jakoś go sobie dopasuje.

Może ma ktoś jakiś pomysł co by można w nim poprawić.

Wielkie dzięki Alexander

pozdrawiam

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Alexander · January 24, 2005

Używam kilku preampów podobnej konstrukcji, poprawne złożone nie sprawiają żadnych problemów nawet przy bardzo dużym wzmocnieniu. Posprawdzaj jeszcze raz dokładnie wszystkie wartości elementów. Projekt nie modyfikowany i poprawnie złożony rusza od razu. Może też być tak, że pramp jest źle dopasowany do wejścia Twojego wzmacniacza, też warto sprawdzić. Pozdrawiam.
