Aleph Mini.Co o tym sądzicie..

[Peter Daniel]

A mimo wszystko kazdy Aleph uzywa jednego mostka, czyzby tylko oszczednosc?



Pierwszy raz zbudowalem Alepha na jednym mostku, i zastanawiam sie czy ktos porywnywal roznice w odsluchu. Polaczenia sa zdecydowanie duzo prostsze.

[jar1]

>>A mimo wszystko kazdy Aleph uzywa jednego mostka, czyzby tylko oszczednosc?



Może, a może Neleson później zmienił jednak zdanie? Ostatnio optował za podwójnym;-). W przypadku idealnie nawiniętego trafa, może i nie ma to tak wielkiego znaczenia. Problem dodatkowy to wieksza strata napięcia zsilania o dodatkowy mostek i dwa razy większa moc wydzielana w mostkach (bo dwa).



>Pierwszy raz zbudowalem Alepha na jednym mostku, i zastanawiam sie czy ktos porywnywal roznice w

>odsluchu. Polaczenia sa zdecydowanie duzo prostsze.



Porównywałem w obu układach AX i po zmianie na podwójny juz nie mam zamiaru wrócic do pojedyńczego.

[zorro]

I używa tak smiesznie małych pojemnosci w zasilaniu :)



Schematy zasilacza przytoczyłem że strony Kristijana którego uważam za jednego z lepszych

"alephologów ".

Co prawda nigdy go nie pytałem o te dwa mostki.

[Peter Daniel]

male wartosci kondensatorow maja tez swoje plusy.

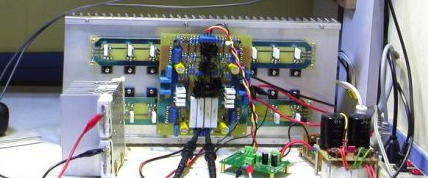

tak prawde mowiac to tez przymierzam sie do alepha x z tymi plytkami a30, cos na wzor tego:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) gdzie obie plytki sa po boakch, a plytka wejsciowa jest montowana w srodku.

[obrazekLUKASZ-292516_1.jpg]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Peter Daniel]

Planowana moc to 140W przy 8 ohm.

[jar1]

>

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Tak, świetnie opisane:-)



A po co Ci taka moc? To tylko dodatkowy problem, aby dobrze zagrało.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Peter Daniel]

Nelson kiedys napisal ze aby Aleph X dobrze sie sprawowal nie powinno sie schodzic z zasilaniem ponizej +/-25V. Daje to mniej wiecej taka moc. Poza tym, nie chce nic juz zmieniac w plytkach A30.

[jar1]

Jak widzę na stronie Passa, to ma już w ofercie XA60 i XA30. Więc, jeśli to te zasady, to zasilanie niższe też wchodzi w rachubę. Zalezy pewnie też od typu IRF. Ja uzyłem akurat IRFP044 - troche lepsze do niśszych napięć. Chyba, że je daje równiez na 25V ale moc ogranicza prądem (biasem). Tylko wtedy mamy duża strate efektywności.

[Peter Daniel]

Oto wypowiedz Nelsona na ten temat (post 2060):

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jar1]

Tak, to znam. Ale również dodawał gdzieś, że wytarczy dac wiecej niz ok. 4-5 V do tego co potraeba do uzyskania odpowiedniej wielkosci napięcia dla sygnału. Tak więc zalezy to tez od wielkości spodziewanej mocy.

Przy moich 13W na 4 ohm ok.14 V wystarczają ze sporym zapasem o te 5V. Niemniej jednak, IRF mają mniejsze trochę zniekształcenia przy napięciach powyżej 20V. Ale te zniekształcenia i tak są w tym układzie znacznie mniejsze niż zwykłym Alephie, bo układ jest symetryczny. Tak więc, jak zwykle wszystko jest sprawa kompromisu i własnej koncepcji. Ale musze dodać, że nawet z tak niskim zasilaniem, jak mój AX, gra naprawdę dobrze.



PS. Wtedy nie było jeszcze mowy o AX30 i AX60:-)

[Peter Daniel]

To chyba masz na mysli ten wpis:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Ciekawie czyta sie teraz te stare watki ;-)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Peter Daniel]

Moj Aleph X ma 15V rails, dlatego chce sprobowac cos wiekszego.

[jar1]

Tak, czasami Nelson był przypierany do muru;-) Ale i tak chyba to nie jest tu najważniejsze. Oczywiście w granicach rozsądku.



Jesli masz 8 ohmowe kolumny, to wyzsze napiecie bardziej wskazane;-)



Ale myśle, że do AX płytka HiFi Zena jest odpowiedniejsza - od razu pełna symetria. Ciekawe, jak chcesz połaczyc dwie płytki od A30.

[Bardini]

>to All

gdzieś znaleziony link - fajny projekt Aleph 5:



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Adrian]

> jar1 nie zanizyles troszke tej mocy?

musisz miec chyba bias okolo 3A

tak sobie cos przypominam ze wspominales o tym



Czy przy tych 2 mostkach masz mase i uziemienie na obudowie ?

bo ja wszystko poodlaczalem

[jar1]

Adrian, 10 Kwi 2005, 12:17



>> jar1 nie zanizyles troszke tej mocy?

>musisz miec chyba bias okolo 3A

>tak sobie cos przypominam ze wspominales o tym

>

>Czy przy tych 2 mostkach masz mase i uziemienie na obudowie ?

>bo ja wszystko poodlaczalem



Ta moc to na 4 ohmach. Na kolumnach 8 ohm będzie dwa razy więcej. Oczywiście to juz moc RMS a nie szczytowa.



Mam masę audio na obudowie w pobliżu wejść. Uzienienie nie podłączone. (ostatnio :-))

[jurek1]

odn. ilości mostkow to mialem kiedys mozliwosc porownania mojego klona a 5 z orginalem, dzięki uprzejmosci jednego z warszawskich sklepow i przyznam ze pomimo podwojnego w moim,nie bylo slychac szczeg. zmiany a lekkie brumienie mialy oba

[Adrian]

> jar1

w moim przypadku moc na 4 ohmach jest nieznacznie wieksza od mocy na 8 ohmach

ale to kwestia biasu, ktory w twoim przypadku jest mniejszy

ale jak Ci wystarczy tyle to nie ma co przegrzewac go :-)

Ale EOT bo watke nie o tym traktuje...

[zorro]

Mixann

piotrowicz

ManieX



Robicie przelew czy rezygnujecie z zamówienia ?

Nie mam od Was zadnej odpowiedzi !!!

[Peter Daniel]

Zamiescilem krotki opis odnosnie roznych opcji konfigurowania masy na plytce A30:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[guzia]

Szukałem układu miękkiego startu i znalazłem taki schemat zasilania, przy okazji jest rozwiązany "problem" mas wg Passa.

oryginał

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

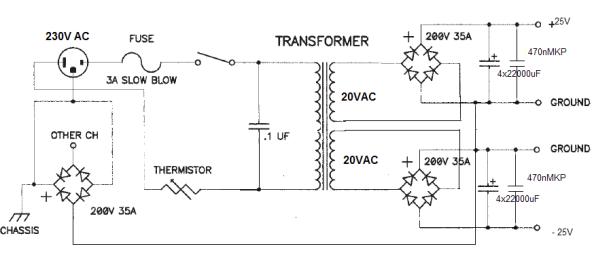

Trochę przerobiłem schemat na potrzeby zasilania jednego kanału A30



Czy ktoś z Was aplikował takie łączenie masy z obudową, jakie efekty?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Adrian]

Tak naprawde caly "miękki start" robi termistor :-))

i ja wlasnie tak mam zrobione - dziala znakomicie

na 6 sztukach ntc polaczonych w konfiguracji (3 rwonolegle - szereg - 3 rownolegle)

Spadek napiecia jest okolo 2-4 V

Kondensatory jakie mam to 6 x 22tys.uF na kanal

[guzia]

Właśnie Adrian, dokładnie chodzi mi o ten termistor, nie ma tu przekaźników i innych układów opóźniających start.

Zastanawiam się nad doborem odpowiedniego.

Jedno trafo 600VA / 16x22000uF zastanawiam się na jaki prąd zamontować termistor?

Bezpiecznik zwłoczny na schemacie A30 ma 4A dla jednego kanału więc zastosuje 6,25A lub 8A dla dwóch.

Pik prądu przez takie bezpieczniki może wynieść ok 12~15A więc na taki prąd wybiorę termistor.

Dobrze kombinuje?

[Adrian]

I dobrze i zle

ciezko Ci bedzie cos znalezc o takich paramatrach

Ja mam dwa trafa po 400VA i tak jak pisalem 66tysuF na kanal

szukaj termistorow NTC czyli rozruchowych na www.piekarz.pl lub www.maritex.com.pl

Sa tez ich parametry - jakbys chcial dokladnego pdfa to daj znac



Zauwaz, ze ja musialem uzyc 6 sztuk a i tak mocno sie grzeja

Zaleta to koszt - calosc okolo 10-20 PLN

[Adrian]

Pomylilo mi sie i oczywiscie mam 66tysuF na jedna galaz

czyli total 12 x 22tysuF - ale mam zamiar dolozyc jeszcze 4-8sztuk

Nie wiem czy wtedy nie bede musial zmieniac mostka i termistorow

[Bardini]

Na czym dokładnie polega układ miękkiego startu ?

[guzia]

>Bardini

W momencie załączenia zasilania przez trafo toroidalne mocy pow 300VA płynie duży prąd rozruchowy, dodatkowo ładują się kondensatory filtrujące i praktycznie jest tak duże przeciążenie, że wywala bezpieczniki w mieszkaniu.

Układ miękkiego startu (UMS) ogranicza prąd rozruchowy układu, jako UMS możesz zastosować termistor, który w momencie załączenia ma określoną rezystancję i przez to występuje na nim spadek napięcia, płynie przez niego właśnie ten prąd rozruchu. Termistor nagrzewa się i jego rezystancja spada, ten czas wystarcza aby zamienić w ciepło falę uderzeniową prądu, a potem przepuszczać znamionową wartość prądu, która nie wywali zabezpieczeń we wzmacniaczu i domu.

Innymi sposobami na UMS jest zastosowanie układów opóźniających właczenie - układy z przekaźnikami sterowanymi przez różnego rodzaju układy od tranzystora (może minimum dwóch) do układów mikroprocesowrowych z układem czasowym RC i ogranicznikami prądu rozruchu, firmy produkujące trafa toroidalne przewaznie posiadają takie układy w swojej ofercie.



Zastanawia mnie tylko jedno jak działa termistor w obwodzie A30 gdy jest umieszczony w linii uziemienia (bolca)?

[jar1]

>Zastanawia mnie tylko jedno jak działa termistor w obwodzie A30 gdy jest umieszczony w linii

>uziemienia (bolca)?



Ten termistor służy do czego innego niz zabezpieczenie przed prądem rozruchowym. Taki separator masy audio od uziemienia, ale w przypadku zwarcia zapewnia bezpieczeństwo.

[Peter Daniel]

Paczka z plytkami i czesciami zostala dzisiaj wyslana przez Xpresspost International (6 business days, guaranteed).

[zorro]

Dzisiaj doszła przesylka od Petera.

To sie nazywa ekspres !!!

Teraz proszę o cierpliwosc bo wszystko musze posortowac .

Mysle że najpózniej w piątek każdy odbierze swoje zabawki.



PCB , pięknosci jak od jubilera :)



zorro
