Wysokotonowy w Mission 704

[Tofik01]

Szukam porady , co poprawić w głośniku wysokotonowym w Mission 704 ?

Gra inaczej jak kilka lat temu 😞 Ciszej ?

Głośnik uszkodzony , czy coś na zwrotnicy padło ?:(

Który kondensator (?) jest odpowiedzialny za głośnik wysokotonowy ? Na jaki zmienić ?

Jakby znalazły się zdjęcia ,,rozbierane" ,  byłbym wdzięczny za pomoc:)



[Ricambi]

Szklanej kuli nie mamy, jak zaczynasz temat to z łaski swojej się przygotuj. Załącz schemat zwrotnicy lub jej dokładne zdjęcia.

[Gość]

1 godzinę temu, Tofik01 napisał:

Gra inaczej jak kilka lat temu 😞 Ciszej ?

na 90% to uszkodzony głośnik

[max720]

25 minut temu, Ricambi napisał:

Szklanej kuli nie mamy, jak zaczynasz temat to z łaski swojej się przygotuj. Załącz schemat zwrotnicy lub jej dokładne zdjęcia.

Dzięki , masz rację .

Jutro cyknę fotkę .

[Tofik01]

? :):):)

Masz także Mission 704 ?

Wiesz , coś o tym problemie ?

Jutro od kolegi pożyczę wysokotonowy z Mission 701 . U niego gra normalnie , słyszalnie i wyraźnie .

Najprościej przepiąć i sprawdzić sam głośnik



[audioburak]

Jeśli wygląda podobnie, jak w "bracie mniejszym" 😉 istnieje szansa, że to

będzie kondensator, a nie głośnik

Edytowane 8 Grudnia 2022 przez audioburak

[Tofik01]

😞

Za duża pojemność zdjęcia 😞

Jak je zmniejszyć na telefonie ?:)

Edytowane 8 Grudnia 2022 przez Tofik01

[jarekb]

JAK robisz z zylionem pixeli , zrób makro  ok 600x400 czy coś takiego

[Tofik01]

Tak , to wygląda

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jarekb]

Same elektrolity , mają już swoje lata mogą już się psuć , tracić pojemność wzrost rezystancji i już nie gra jak kiedyś

Edytowane 8 Grudnia 2022 przez jarekb

[audioburak]

Podejrzane są te dwa obok siebie, czyli 10 uF i ten mniejszy, które i tak zaleca się

wymienić na MKP ale najlepiej na 100 V - nie więcej, bo się nie zmieszczą.

[Tofik01]

Mówisz o tym większym i mniejszym po prawej stronie ?

Nie mam pojęcia , co szukać , co dobrać , jakie zamienniki 😞

Najlepiej wszystko wymienić ?

Możecie zrobić listę zamów ?:)

Gdzie mają takie ,,cudowianki" ?



[jarekb]

np tu

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )  , jeszcze znośne wymiary , tego 100 uf to raczej na nowy elektrolit bo foliowy to drogo i gigant ,

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )  , acha jak nie masz wprawy w lutowaniu a płytka będzie kiepskiej jakości to ścieżki mogą odejść , jak się ''nie czujesz'' proponuję szczypcami odciąć nóżki przy samych kondensatorach żeby jak najwięcej zostało i do tego dolutować nowe ,

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 8 Grudnia 2022 przez jarekb

[Tofik01]

Rozumiem , że ten żółty Jantzen w miejsce tego po prawej stronie (metaliczny niebieski )

A , w miejsce jasny niebieski , dać czarny Jantzen z linku .

A , co z resztą ?



[jarekb]

2 minuty temu, Tofik01 napisał:

Rozumiem , że ten żółty Jantzen w miejsce tego po prawej stronie (metaliczny niebieski )

A , w miejsce jasny niebieski , dać czarny Jantzen z linku .

A , co z resztą ?



zostanie ten mały ???  do wymiany, rezystor to białe i cewki się nie psują

[Tofik01]

Tak , co z tym małym po prawej stronie ? Na co wymienić ?



I mam jeszcze takie coś do wymiany w centralnym 🙂

Jaka propozycja ?:)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jarekb]

to samo , tam jest 5uf i jakiś  ?,  nawet z ''żółtych'' nie drogo wyjdzie

[micwoj]

Wejdź na stronę sklepu, poszukaj czarnego jantzena albo audyna o tej samej pojemności. Jak nie znajdziesz tej samej pojemności, możesz posumować z kilku. Wylutuj stare, wlutuj nowe. Nie filozofia, troszkę się pochyl nad tematem.

[audioburak]

Nie znamy wartości tego najmniejszego - zapodaj jego wartość w uF

i wtedy będzie wiadomo, czego trzeba szukać.

[Tofik01]

Są tak wtopione w żywicę , plastik , że ni cholery widać 😞

w centralnym wychodzą 2 takie same . Możliwe ?

Nie chcę czegoś uszkodzić

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[audioburak]

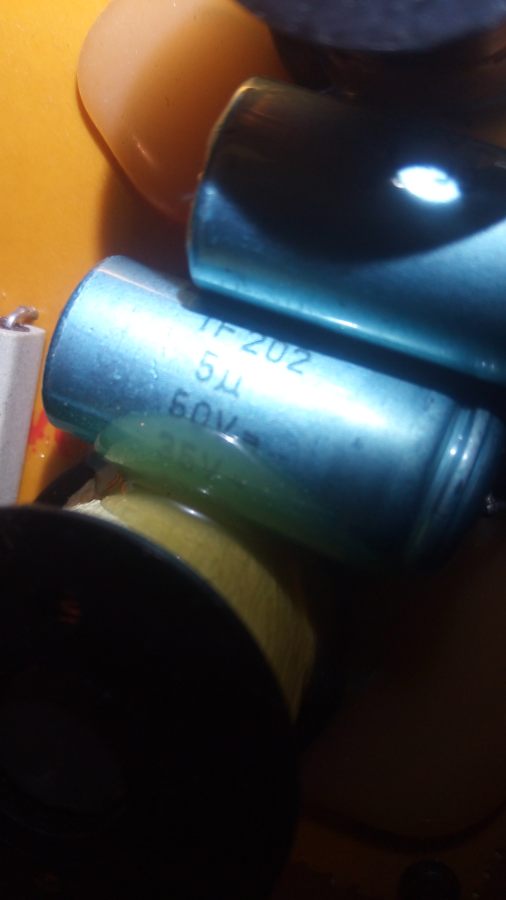

Ale ciągle jest widoczny JEDEN kondensator - 5 uF a drugi z napisem

do cewki ( górnej ) jest w cieniu - tam trzeba zajrzeć - na 1 szym zdjęciu.

A przynajmniej poświeć tam i przeczytaj liczbę ze znaczkiem u czyli uF.

[Tofik01]

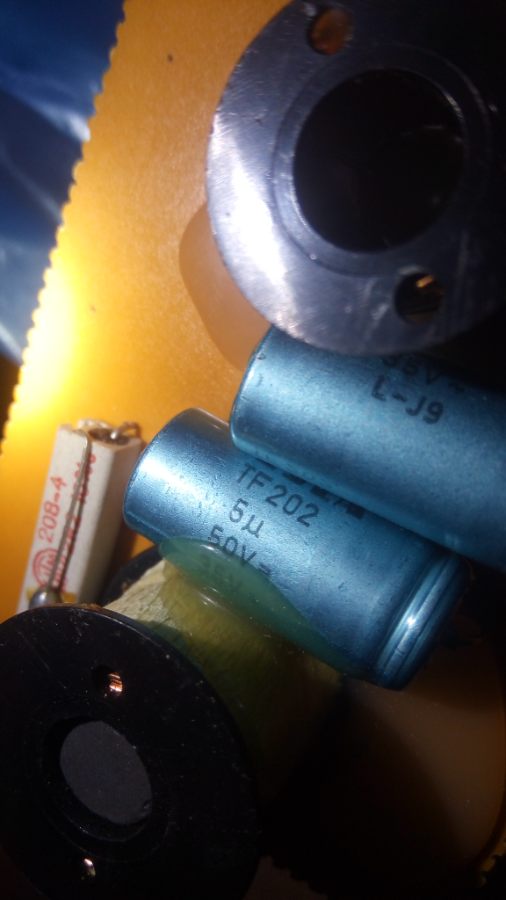

W tym wyżej u jest od strony żywicy , ale pod kątem widać takie wartości 50 V , 35 V i L - J9 .



Tego Jantzen lepiej 4,7 uf , czy 5.6 uf ?

[jarekb]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Tofik01]

W Twoich propozycjach są dwie wartości 250 V i 400VDC .

Ma to jakieś znaczenie dla mojego głośnika centralnego ?

Chcę bardzo podziękować za pomoc i czas, który poświęciłeś

Zuch chłopak 🙂

[jarekb]

nie ma ,

[micwoj]

17 godzin temu, Tofik01 napisał:

W tym wyżej u jest od strony żywicy , ale pod kątem widać takie wartości 50 V , 35 V i L - J9 .



Tego Jantzen lepiej 4,7 uf , czy 5.6 uf ?

Możesz dać równolegle 4,7 i 0,3, będzie dokładniej. Ale 5,1 też będzie OK. Tyle że kondensatory mają pewną tolerancję (i stare i nowe), więc to i tak gdybanie. Napięcie bez znaczenia.

[jarekb]

Na pewno dobrze odczytałeś 9. ? , bo że w oznaczeniu jest ''J'' zamiast ''uf'' tak dawniej było  tylko rzadko  jest wartość 9 .

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[audioburak]

A może było np. 3,9 uF  😉  Dobrze byłoby mieć pewność co do

wymienianych elementów - albo je zmierzyć ... w obu !   ... i porównać.

[jarekb]

Ch ciałem dopisać , :) , 3,9 i 10 uf dla wysokotonowego do dość często spotykany ''zestaw ''

[max720]

Z tego , co rozumiem @Tofik01ma centralny 70c3 , tam są dwa średnioniskotonowe i wysokotonowy .

Czyli 2 x 5 uf

A , te L-J9 , co mówi ?:)



U mnie w ogóle nie widać tego małego po prawej stronie. To znaczy jest , ale napisami do dołu 😞
