Zmiana napięcia zasilacza

trueman

Przez trueman ,
w DIY

 Udostępnij
Tematy
  • Pokaż nowe odpowiedzi

    • Rekomendowane odpowiedzi

    trueman Entuzjasta

    trueman

    Opublikowano
    • Autor
    Opublikowano (edytowane)
    55 minut temu, tjbox napisał:

    Z zdjęcia niewiele widać. Chyba za pomocą miernika sam będziesz musiał sobie odpowiedzieć czy uzwojenia wtórne transformatora są z sobą równolegle połączone, tzn 5-7 i  6-8. Choć przy niskiej rezystancji uzwojeń wtórnych wynik będzie dwuznaczny. Poszukaj ścieżek łączących 5 z 7 i 6 z 8.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Choć nie wierzę by do zasilacza 9V dc ktoś wpadł na pomysł łączyć uzwojenie wtórne szeregowo i uzyskać 16V ac. Z drugiej strony po co płacić za za duży transformator i wykorzystywać tylko pół jego mocy czyli tylko jedno uzwojenie wtórne, na logikę uzwojenia powinny być połączone szeregowo. Jak jest nie widzę.

    Pamiętaj, zawsze pozostaje opcja dedykowanego zasilacza :

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

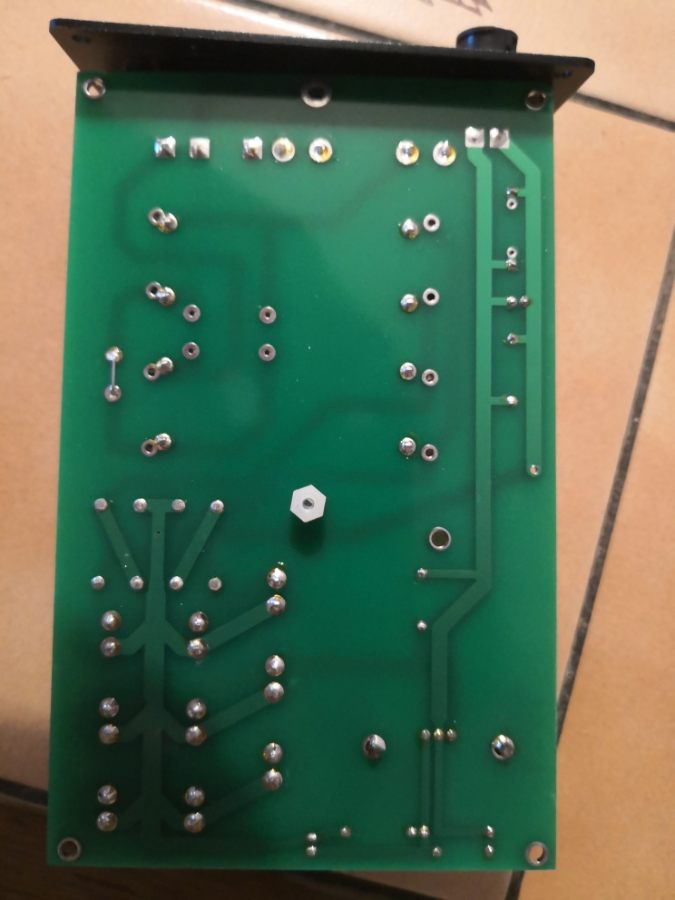

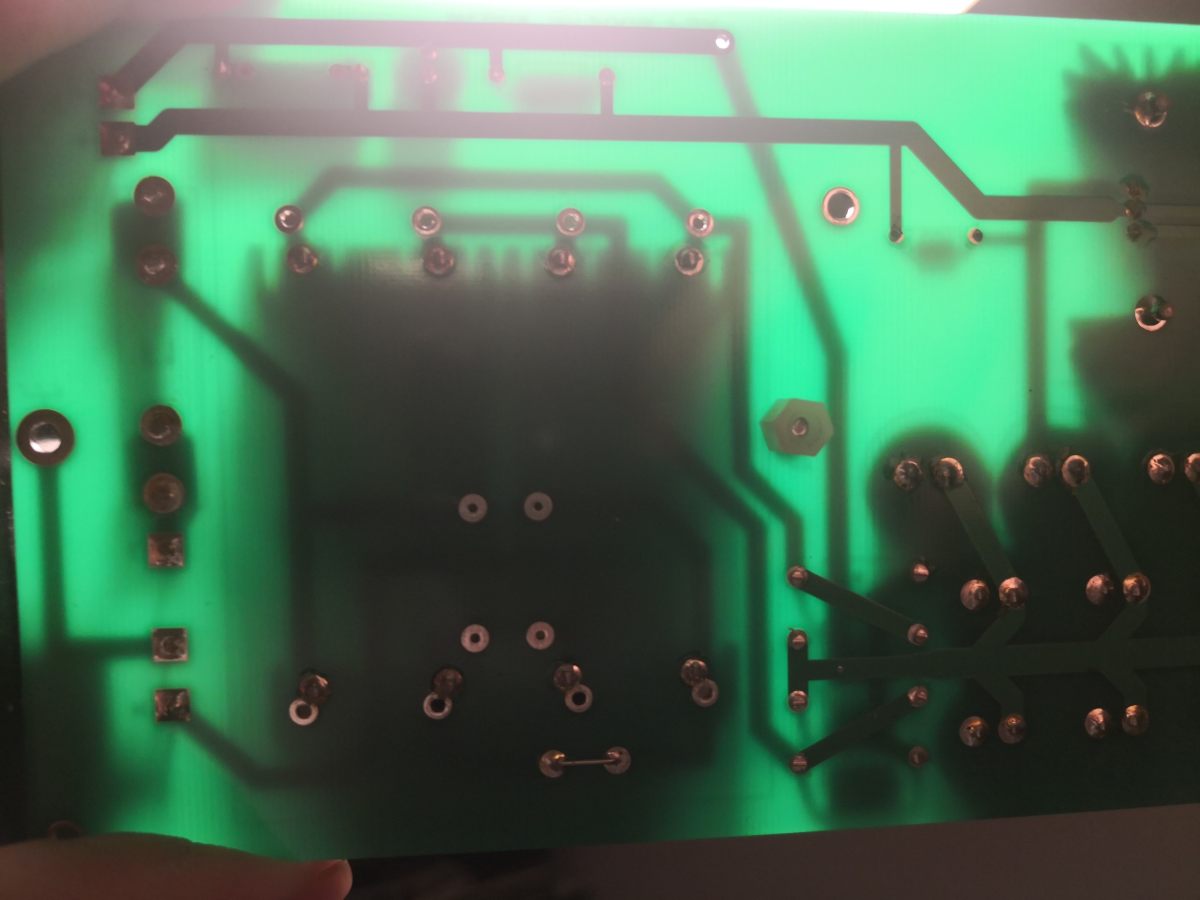

    Może na tym będzie lepiej widać




    5-7 są połączone i 6-8 tak samo 1.jpg

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez trueman
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    tjbox Poszukiwacz

    tjbox

    Opublikowano
    Opublikowano

    Wygląda, że połączyli szeregowoi jest 16Vac Dla pewności zrób jeszcze jedno zdjęcie. Podświetl płytkę od spodu w zaznaczonym miejscu, pod transformatorem i wyłącz lampę błyskową z aparatu. Najlepiej pomierzyć napięcia, tylko trzeba uważać na napięcie sieciowe.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    2 i 3 są po stronie pierwotnej i łączą 2x115Vac. Tam nie przykładamy palnców przy pomiarze napięca☹️☠️

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    trueman Entuzjasta

    trueman

    Opublikowano
    • Autor
    Opublikowano (edytowane)
    9 minut temu, tjbox napisał:

    Wygląda, że połączyli szeregowoi jest 16Vac Dla pewności zrób jeszcze jedno zdjęcie. Podświetl płytkę od spodu w zaznaczonym miejscu, pod transformatorem i wyłącz lampę błyskową z aparatu. Najlepiej pomierzyć napięcia, tylko trzeba uważać na napięcie sieciowe.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) pr



    Proszę

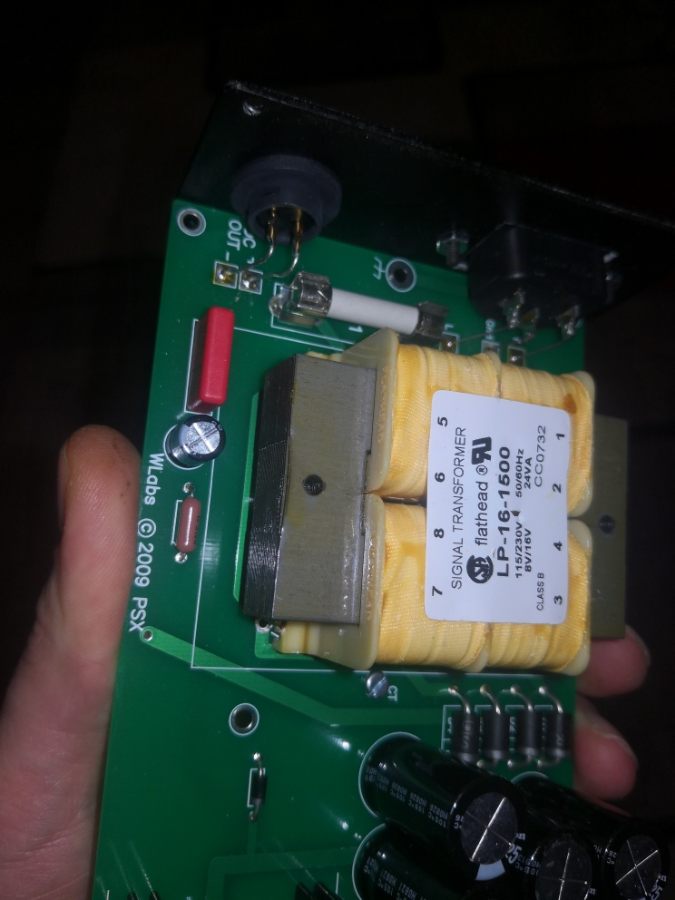

    Jest 2x9v


    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez trueman
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    tjbox Poszukiwacz

    tjbox

    Opublikowano
    Opublikowano

    Faktycznie. Tylko po co, co autor miał na myśli nie wiem. W takim wypadku ja jednak bym wylutował transformator, poprzecinał ścieżki, połączył uzwojenia szeregowo i wymienił stabilizator na 5V. Będzie więcej prądu i mniej ciepła.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    witek_z Wschodząca gwiazda

    witek_z

    Opublikowano
    Opublikowano
    1 minutę temu, tjbox napisał:

     połączył uzwojenia szeregowo

    nie można połączyć uzwojeń wtórnych szeregowo tylko równolegle aby zwiększyć prąd.

    w dodatku ten Twój rysunek na poprzedniej stronie jest błędny w stosunku do ścieżek

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    • Lubię to 1
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    tjbox Poszukiwacz

    tjbox

    Opublikowano
    Opublikowano

    Faktycznie, rysunek jest ok tylko nie zwróciłem uwagę na oznaczenia na transfornatorze, kolejność 7 i 8 .

    Czyli jest ok, są  3A.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    witek_z Wschodząca gwiazda

    witek_z

    Opublikowano
    Opublikowano (edytowane)
    4 minuty temu, tjbox napisał:

    Faktycznie, rysunek jest ok tylko nie zwróciłem uwagę na oznaczenia na transfornatorze, kolejność 7 i 8 .

    Czyli jest ok, są  3A.

    nie prawda, rysunek jest inny niż scieżki

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez witek_z
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    witek_z Wschodząca gwiazda

    witek_z

    Opublikowano
    Opublikowano (edytowane)
    7 minut temu, tjbox napisał:

    Tzn?

    masz rację moja pomyłka, tzn rysunek jest taki sam jak PCB



    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez witek_z
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    witek_z Wschodząca gwiazda

    witek_z

    Opublikowano
    Opublikowano
    2 minuty temu, trueman napisał:



    jakie jest napięcie miedzy tymi dwoma punktami?

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    4 minuty temu, trueman napisał:



    Ten stabilizator jaki najlepiej kupić?

    już masz stabilizator

    5 minut temu, trueman napisał:

    Można jakiś schemat połączeń 🙂

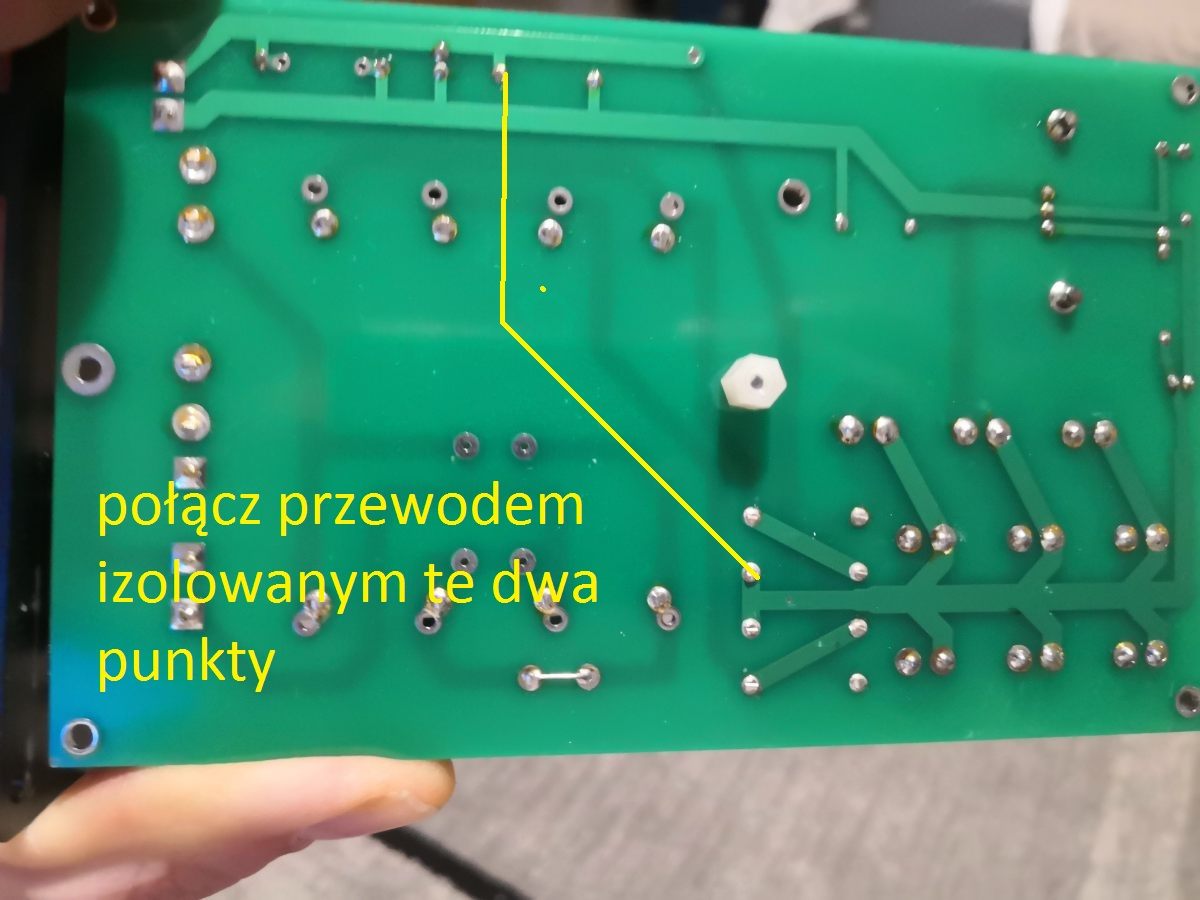

    aby tego dokonać musisz zrobić jeszcze kilka fotek w przybliżeniu, jedna to za radiatorem a druga od strony wyjść wtórnych trafa (obie od góry)

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    • Dziękuję 1
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    witek_z Wschodząca gwiazda

    witek_z

    Opublikowano
    Opublikowano
    5 minut temu, trueman napisał:

    Około 13v

    nie kupuj żadnego zasilacza bo po co jeśli masz, wystarczy zamienić jeden rezystor czy to na drugi rezystor lub lepiej na potencjometr montażowy ( napisz czy masz jakąś mini wiertarkę do PCB)

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    • Dziękuję 1
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    trueman Entuzjasta

    trueman

    Opublikowano
    • Autor
    Opublikowano
    2 minuty temu, witek_z napisał:

    nie kupuj żadnego zasilacza bo po co jeśli masz, wystarczy zamienić jeden rezystor czy to na drugi rezystor lub lepiej na potencjometr montażowy ( napisz czy masz jakąś mini wiertarkę do PCB)

    Tak to wygląda. Posiadam wkrętarkę ale wiertełko się znajdzie.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )


    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    witek_z Wschodząca gwiazda

    witek_z

    Opublikowano
    Opublikowano (edytowane)
    19 minut temu, trueman napisał:



    sprawdź omomierzem czy pomiędzy tymi punktami jest zwarcie? na czerwono za radiatorem

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez witek_z
    • Dziękuję 1
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    tjbox Poszukiwacz

    tjbox

    Opublikowano
    Opublikowano

    W sieci można znaleźć kalkulatory dla LM317, np:

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Jeśli znasz wartość choć jednego rezystora to drugi wyliczysz za pomocą kalkulatora. Z zdjęcia widać, że są to rezystory bez kody kreskowego i wartość powinna być nadrukowana, szkoda że ich nie widać. Może uda ci się odczytać, wylutuj po jednej nodze i powinno widać. Poszukaj od razu nowego radiatora, najlepiej takiego samego tylko wyższego dwa razy.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    trueman Entuzjasta

    trueman

    Opublikowano
    • Autor
    Opublikowano
    17 minut temu, tjbox napisał:

    W sieci można znaleźć kalkulatory dla LM317, np:

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Jeśli znasz wartość choć jednego rezystora to drugi wyliczysz za pomocą kalkulatora. Z zdjęcia widać, że są to rezystory bez kody kreskowego i wartość powinna być nadrukowana, szkoda że ich nie widać. Może uda ci się odczytać, wylutuj po jednej nodze i powinno widać. Poszukaj od razu nowego radiatora, najlepiej takiego samego tylko wyższego dwa razy.

    Pierwszy ma oznaczenie 6811f od strony kondensatora drugi 1101f. Odnośnie radiatora to większy nie wejdzie ze względu na obudowę.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    tjbox Poszukiwacz

    tjbox

    Opublikowano
    Opublikowano (edytowane)

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

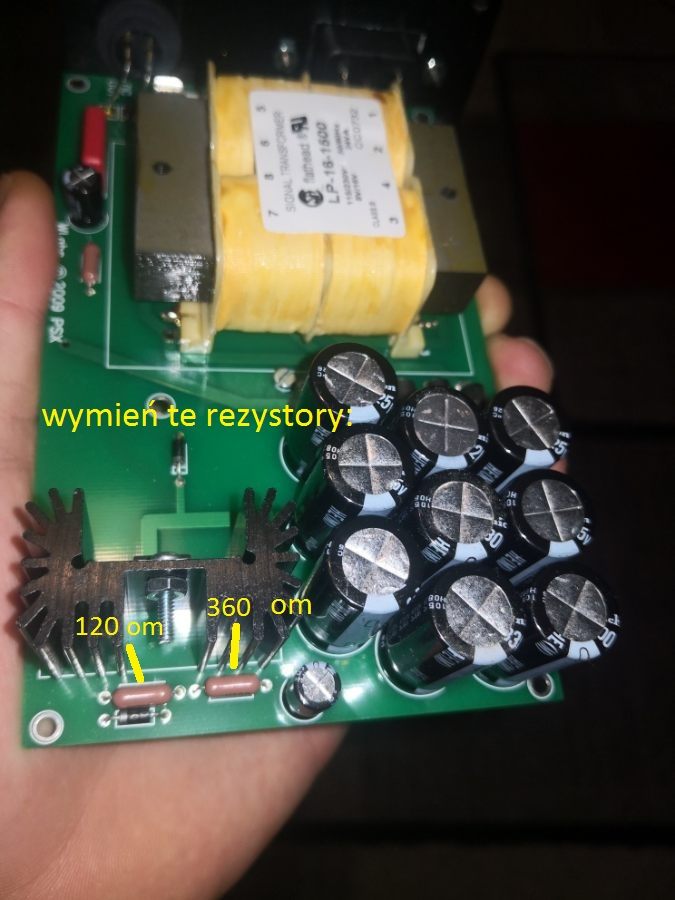

    Zamiana rezystora 6,81k na 3,4k powinno dać 5V. Oczywiście sprawdzić trzeba przed podłączeniem odbiornika. Co do radiatora sam zobaczysz jak się grzeje, może nie będzie konieczna wymiana, zależy od poboru prądu.



    3,4k 0,5W jest mało popularny, 3,31k 1% 0,5W znajdziesz bez problemu.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez tjbox
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    witek_z Wschodząca gwiazda

    witek_z

    Opublikowano
    Opublikowano (edytowane)
    2 godziny temu, trueman napisał:





    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



    48 minut temu, trueman napisał:

     Odnośnie radiatora to większy nie wejdzie ze względu na obudowę.

    ale może da radę podnieść radiator (przedłużając nóżki stabilizatora drutem) na 0.5 cm najlepiej dystansem metalowym (musiałbyś nagwintować radiator M3). jeżeli obudowa od góry i od dołu ma otwory wentylacyjne to OK, jeśli nie ma trzeba w okolicy radiatora je zrobić.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez witek_z
    • Lubię to 1
    • Dziękuję 1
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    witek_z Wschodząca gwiazda

    witek_z

    Opublikowano
    Opublikowano

    dołącz do radiatora blachę aluminiową grubości 3 mm, przykręcając ją do radiatora po uprzednim nagwintowaniu.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    trueman Entuzjasta

    trueman

    Opublikowano
    • Autor
    Opublikowano
    1 godzinę temu, witek_z napisał:

    dołącz do radiatora blachę aluminiową grubości 3 mm, przykręcając ją do radiatora po uprzednim nagwintowaniu.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Kupiłem rezystory. Muszę się rozejrzeć za jakimś radiatorem ew. Blachą. Nie wiem czy znajdę czas ale do jutra wieczora powinienem zrobić. Dam znać jak poszło

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    • Lubię to 1
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    witek_z Wschodząca gwiazda

    witek_z

    Opublikowano
    Opublikowano
    14 minut temu, trueman napisał:

     Muszę się rozejrzeć za jakimś radiatorem

    jakie są wymiary zewnętrzne radiatora oraz wysokość kondensatorów?

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    trueman Entuzjasta

    trueman

    Opublikowano
    • Autor
    Opublikowano (edytowane)
    25 minut temu, witek_z napisał:

    jakie są wymiary zewnętrzne radiatora oraz wysokość kondensatorów?

    Wymiar radiatora 2.5cm x4cmx2.5cm

    Obudowa ma 4.5cm wysokości

    Kondensatory mają 3cm wysokości

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez trueman
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
  • Pokaż nowe odpowiedzi

    • Dołącz do dyskusji

    Możesz dodać zawartość już teraz a zarejestrować się później. Jeśli posiadasz już konto, zaloguj się aby dodać zawartość za jego pomocą.
    Uwaga: Twój wpis zanim będzie widoczny, będzie wymagał zatwierdzenia moderatora.

    Gość
    Dodaj odpowiedź do tematu...

    ×   Wklejono zawartość z formatowaniem.   Przywróć formatowanie

      Dozwolonych jest tylko 75 emoji.

    ×   Odnośnik został automatycznie osadzony.   Przywróć wyświetlanie jako odnośnik

    ×   Przywrócono poprzednią zawartość.   Wyczyść edytor

    ×   Nie możesz bezpośrednio wkleić grafiki. Dodaj lub załącz grafiki z adresu URL.

    ×
     Udostępnij

    Tematy

    • Ostatnio przeglądający   0 użytkowników

      • Brak zarejestrowanych użytkowników przeglądających tę stronę.
    ×
    ×
    • Dodaj nową pozycję...


    Wykryto oprogramowanie blokujące typu AdBlock!


    Nasza strona utrzymuje się dzięki wyświetlanym reklamom.
    Reklamy są związane tematycznie ze stroną i nie są uciążliwe.

    Nie przeszkadzają podczas czytania oraz nie wymagają dodatkowych akcji aby je zamykać.



    Prosimy wyłącz rozszerzenie AdBlock lub oprogramowanie blokujące, podczas przeglądania strony.

    Zarejestrowani użytkownicy + mogą wyłączyć ten komunikat.

    Ok, wyłączyłem
    Nie chcę
