RCA kontra XLR

[darkul]

Musze wyjść na pół godzinki...

[jar1]

Rozumiem, że równiez bez podłączeń obudów do uziemienia tez wszystko powinno działąć?

Nie jestem zbyt obznajmiony z torami w pełni symetrycznymi:-). Czyli każde urządzenie wewnatrz ma swoją własną masę audio (zwiazaną z zasilniem) i te masy nie są potrzebne przy przesyłaniu sygnału - nie ma miedzy nimi połączenia?

[jar1]

To dlaczego ja w kablu mam trzy zyły plus dodatkowo ekran?

[darkul]

Jar

Niestety bez wspólnego uglebienia nie będzie to dobrze działać.

[darkul]

Jar

Pin 1[ekran]

pin 2 sygnał gorący +

pin 3 sygnał zimny -

======

Pod pin 1 podłaczamy ekran od strony żródła i rzadko kiedy od strony odbiornika.

[darkul]

W celu desymetryzacji linii zbalnsowanej [mądrze!!!]zwieramy pin 1 z pin 3.

[darkul]

Może masz kabel mikrofonowy do mikrofony pojemnościowego phantom.

[darkul]

Czasem sa specjalne złacza wieloparowe zbalansowane ..i wtedy jest kplt.wtyk/gniazdo wielo pinowe.

Masz np. mikrofon z fantomem +48V ,stereofoniczny...musisz wtedy dac 5ż + ekran.

[jar1]

darkul, 19 Mar 2005, 17:26



>Jar

>Niestety bez wspólnego uglebienia nie będzie to dobrze działać.

Czy to również oznacza, że masy układów audio wewnatrz kazdego urzadzenia musza byc na ich obudowach? Bo chyba jakieś są, nie. Jest zasilacz z +, - i masą?

[darkul]

Tak,własnie musi być.

[darkul]

Domyslam sie o co zaraz zapytasz...

[darkul]

Dokładniej masa o niskim potencjale impedancji.Tzw"złoty" punkt masy.

[Less]

jar1, 19 Mar 2005, 17:39



"Czy to również oznacza, że masy układów audio wewnatrz kazdego urzadzenia musza byc na ich

>obudowach? "



Nie muszą!

Czasami konstruktor z rozmysłem rezygnuje z podłączenia masy do obudowy. Są urządzenia w obudowach drewnianych, o plastikowych już nie mówiąc, gdzie podłączenia masy na obudowę jest wręcz niemożliwe.

[jar1]

>Nie muszą!

>Czasami konstruktor z rozmysłem rezygnuje z podłączenia masy do obudowy. Są urządzenia w obudowach

>drewnianych, o plastikowych już nie mówiąc, gdzie podłączenia masy na obudowę jest wręcz niemożliwe.



Akurat przy takim połączeniu, jak narysował Darkul, to jednak muszą. Chyba dobrze zrozumiałem?

[jar1]

darkul, 19 Mar 2005, 18:03



>Tak,własnie musi być.



To równiez oznacza, że masy audio wszystkich urzadzeń muszą byc połaczone. A więc mozna to tez zrobić poprzez uzycie kabla trójzyłowego, w którym jeden z nich do łączenia masy?

[Less]

To pytanie do Darkula. Nie jestem elektronikiem i jego rysunek jest dla mnie zdecydowanie za trudny. Mówiłem o sprzęcie w ogóle, a nie tym rysowanym przez Darkula.

[darkul]

W przypadku gdy mamy obudowe drewniana niema sensu aplikowac toru zbalansowanego..bo nie będzie spełniał pokładanych w nim celów.

Poza tym obudowa drewniana..nie ekranuje i nieda rady takiej zastosowac bez ekranowania wewnetrznego np.preampu MC..MM.

[darkul]

W takiej obudowie drewnianej jedynym ratunkiem dla sygnałów AC bedzie praca układów na niskich wartościach impedancji pracy.

[Less]

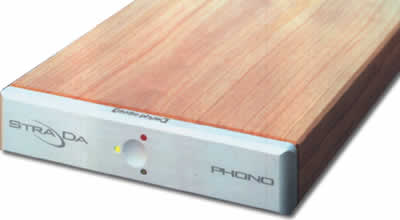

>Poza tym obudowa drewniana..nie ekranuje i nieda rady takiej zastosowac bez ekranowania wewnetrznego

>np.preampu MC..MM.



Czyżby?

[obrazekLUKASZ-281505_1.jpg] [obrazekLUKASZ-281505_2.jpg]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[darkul]

Zależy to tez od tego z jakim poziomem wzmocnienia mamy do czynienia...dla mm ok 100V/V dla MC minimum 1000V/V!

Tu ekranowanie polega na druku dwu-stronnym...wierzchnia częśc jest ekranem!

[jar1]

>W przypadku gdy mamy obudowe drewniana niema sensu aplikowac toru zbalansowanego..bo nie będzie

>spełniał pokładanych w nim celów.



Chyba przesadziłeś. Choćby dla minimalizacji wpływu połaczeń kablowych - bedzie działać.

[darkul]

Tak poza tym dobry phonostage bedzie wykonany jednak w metalowej obudowie... np.duraluminium.

Wtedy mozna uzyskac wysokie czasy narastania napięcia ,niskie szumy,duze wzmocnienie i w sumie poprawne odwzorowanie dzwięku.

[darkul]

Nie przesadziłem... ekranem jest tz obudowa.

=========

Jeżeli nie masz zewnetrznego ekranu do tak czy siak śmieci będą wchodziły... i co w tedy ... dawac trzeba filtry by cięly pasmo.. czyni wprowadzamy znaczne szumy i przesunięcia fazowe.

[darkul]

Przepraszam za literówki..

[darkul]

>Less

Postaw obok tego drewnianego prampa wzmaka z duzym trzfem lub jakis klocek z zasilaczem przetfornicowym... będzie ciekawie.

[jar1]

Wiesz, że duże czasy narastania powodują same problemy, wieksza czułośc na zakłócenia, problemy z zasilaniem. Bardzo szybkie układy na ogół brzmia metalicznie z tego powodu.

Metalowe obudowy maja spore zalety ale i wady....

[darkul]

Mam chiba brudna klawiature...

[darkul]

Te z metalli kolorowych nie.. ale te ze stali to juz tak.

[darkul]

Co prawda trafił mi sie mosiądz Mo59 z duza domieszka jakiegos badziewia..i siało...

[darkul]

W jednym przypadku mozna niezastosowac ekranowania.. wtedy gdy mamy zasilacz na bazie akumulatorów.

Akumulatory pracują wtedy na zasadzie tzw.zwarcia ...i pracuja na bardzo niskiej impedancji pracy co ma bardzo pozytywny wpływ na reszte toru.
