Sxt 12d4 za wysoki bas


smaker24
 Udostępnij

Rekomendowane odpowiedzi

. Posiadam subwoofer Excursion SXT-12D4 w obudowie bassreflex. Problem jest taki, że bas nie jest taki jaki z tego głośniika taki jakiego się spodziewałem. Obudowa zrobiona z płyty wiórowej o grubości 18mm objętość koło 48l a bassreflex z rury 105mm o długości 280mm. Gra on pod wzmacniaczem audio systemu m.850.1d.
Bas wydobywający się z subwoofera jest tak jakby za wysoki. Jest też niższy ale przebija się wyższy i to bardzo źle wpływa na brzmienie. W czym może tkwić problem? Zła obudowa? Źle zestrojona?

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach
  • Administratorzy
W dniu 7.06.2024 o 19:07, smaker24 napisał:

. Posiadam subwoofer Excursion SXT-12D4 w obudowie bassreflex. Problem jest taki, że bas nie jest taki jaki z tego głośniika taki jakiego się spodziewałem. Obudowa zrobiona z płyty wiórowej o grubości 18mm objętość koło 48l a bassreflex z rury 105mm o długości 280mm. Gra on pod wzmacniaczem audio systemu m.850.1d.
Bas wydobywający się z subwoofera jest tak jakby za wysoki. Jest też niższy ale przebija się wyższy i to bardzo źle wpływa na brzmienie. W czym może tkwić problem? Zła obudowa? Źle zestrojona?

Pokaż mozę jak to wygląda i jaka jest budowa.

Co to znaczy że dzwięk jest za wysoki ? subwoofer nie schodzi nisko z dźwiękiem ?

Jak masz podpięte dokładnie ? bo to głośnik 2x4 Ohm



Nie za mało ma mocy ten wzmacniacz przypadkiem ?



Performance data

1x 550 WRMS into 4 ohms

1x 850 WRMS into 2 ohms

chociaż nie ... jednak powinno byc dobrze.

Nie zapala się lampka przy muzyce basowej jakaś na wzmacniaczu ?

możę za cienkie kabelki idą prądowe i do samego woofera z wzmaka ?



co do samego zejścia to jest chyba pokrętełko na wzmacniaczu nic to nie daje ?







Odnośnik do komentarza
Udostępnij na innych stronach
20 godzin temu, Espectro napisał:

Pokaż mozę jak to wygląda i jaka jest budowa.

Co to znaczy że dzwięk jest za wysoki ? subwoofer nie schodzi nisko z dźwiękiem ?

Jak masz podpięte dokładnie ? bo to głośnik 2x4 Ohm



Nie za mało ma mocy ten wzmacniacz przypadkiem ?



Performance data

1x 550 WRMS into 4 ohms

1x 850 WRMS into 2 ohms

chociaż nie ... jednak powinno byc dobrze.

Nie zapala się lampka przy muzyce basowej jakaś na wzmacniaczu ?

możę za cienkie kabelki idą prądowe i do samego woofera z wzmaka ?



co do samego zejścia to jest chyba pokrętełko na wzmacniaczu nic to nie daje ?



Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

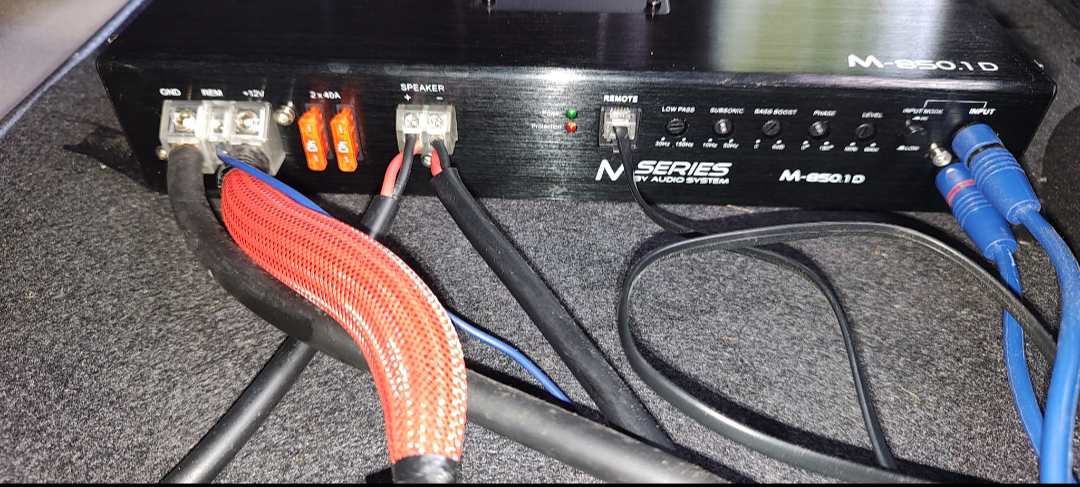

Kable mam spawalnicze nie pamiętam przekroju. Głośnikowe są podwójne (połączyłem 2 cewki 4 ohm by wyszło 2 ohm +z+ i -z- ).

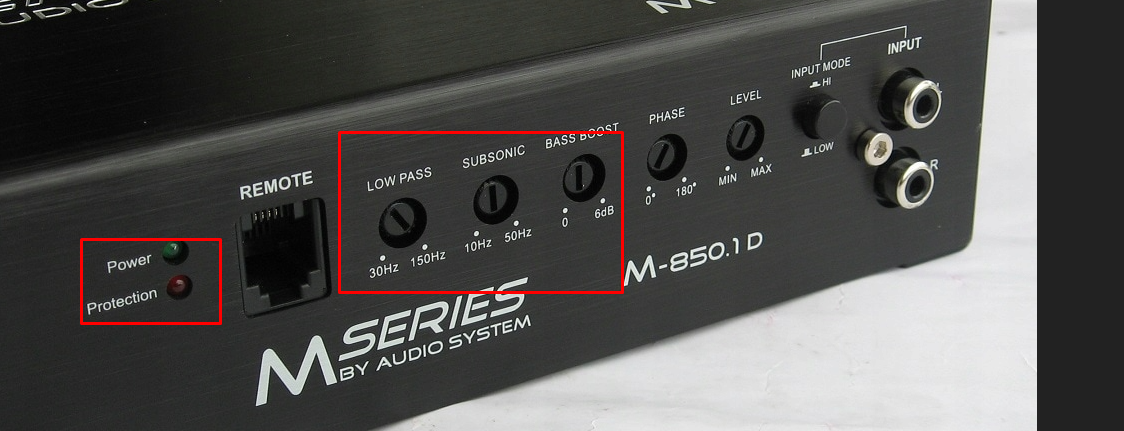

A low pass i inne to tak jak na zdjęciu.

A jeżeli czułość wzmacniacza jest od 0.8-8v a radia 2v to rozumiem gain powinien być na ok. 75% rozkręcony (mam na połowie).

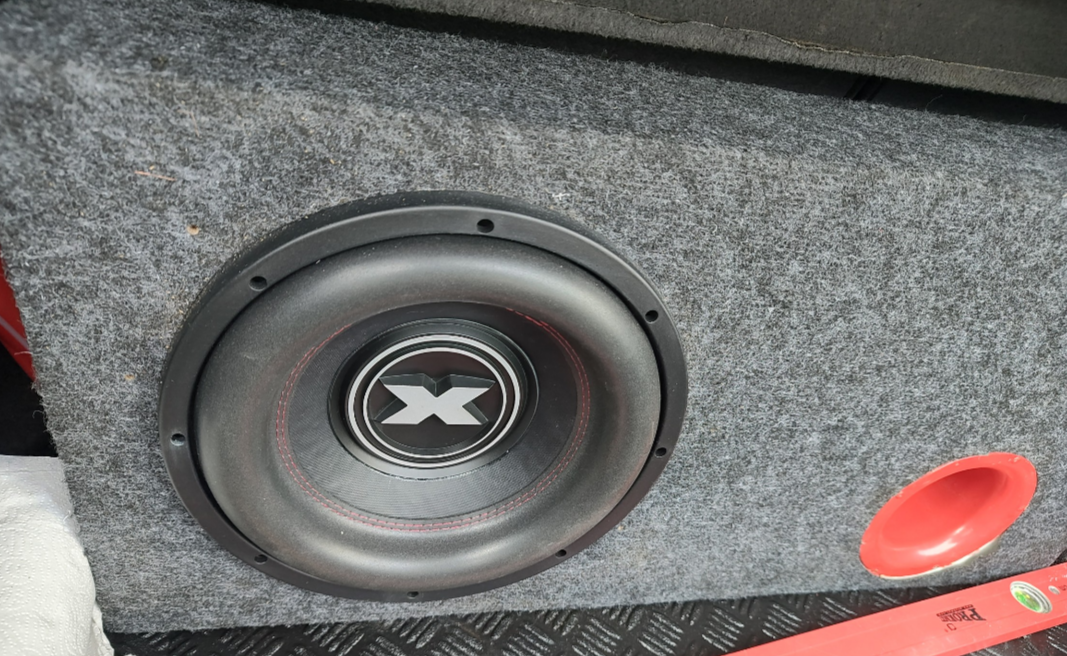

Taka obudowa.

Szerokość - 85 cm

Wysokość - 39 cm

Głębokość dolna - 35 cm

Głębokość górna - 15 cm

Grubość ścianek - 18 mm

Port fi 10.5 długość 27 cm obustronnie zaokrąglony.




Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach
  • Administratorzy
43 minuty temu, smaker24 napisał:



Kable mam spawalnicze nie pamiętam przekroju. Głośnikowe są podwójne (połączyłem 2 cewki 4 ohm by wyszło 2 ohm +z+ i -z- ).

A low pass i inne to tak jak na zdjęciu.

A jeżeli czułość wzmacniacza jest od 0.8-8v a radia 2v to rozumiem gain powinien być na ok. 75% rozkręcony (mam na połowie).


Taka obudowa.

Szerokość - 85 cm

Wysokość - 39 cm

Głębokość dolna - 35 cm

Głębokość górna - 15 cm

Grubość ścianek - 18 mm

Port fi 10.5 długość 27 cm obustronnie zaokrąglony.




kabelki +/- dobrze wpięte z wzmaka do głośnika ? Dziwna sprawa.




Masz może przekrój obudowy lub jakiś schemat na podstawie czego budowałeś ?






Odnośnik do komentarza
Udostępnij na innych stronach
6 minut temu, Espectro napisał:

kabelki +/- dobrze wpięte z wzmaka do głośnika ? Dziwna sprawa.



Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Masz może przekrój obudowy lub jakiś schemat na podstawie czego budowałeś ?



Kabelki dobrze są. Po prostu 2 żyły idą jako + a dwie następne jako - . Nie miałem grubszego przewodu więc dałem podwójny.

Nie mam schematu obudowy.

Tylna ścianka jest pochyła. Są 2 poprzeczki okrągłe (kawałki kija od miotły wiążące przednia i tylna ściankę). Bassreflex skręca pod kątem 90° w stronę głośnika.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Te wszystkie parametry i dane sa bez znaczenia, jesli nie wiemy, czy obudowa jest prawidlowo dobrana/zestrojona dla wybranego przetwornika. A to mozna tylko stwierdzic tylko na podstawie parametrow Thiele-Small specyficznych dla kazdego przetwornika.
To jest podstawa do wymiarowania pojemnosci obudowy i wielkosci portu BR.

Na jakiej podstawie dobrales te wymiary?

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Skrzynie budowałem sam ale pod inny głośnik.

Objętość obliczyłem tak :

(Głębokość dolna + głębokość górna) x szerokość x wysokość i podzieliłem przez 2 .



1 minutę temu, xajas napisał:

Te wszystkie parametry i dane sa bez znaczenia, jesli nie wiemy, czy obudowa jest prawidlowo dobrana/zestrojona dla wybranego przetwornika. A to mozna tylko stwierdzic tylko na podstawie parametrow Thiele-Small specyficznych dla kazdego przetwornika.
To jest podstawa do wymiarowania pojemnosci obudowy i wielkosci portu BR.

Na jakiej podstawie dobrales te wymiary?

Obudowa została mi po x-ion 12 audio systeu.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach
Skrzynie budowałem sam ale pod inny głośnik.
Objętość obliczyłem tak :
(Głębokość dolna + głębokość górna) x szerokość x wysokość i podzieliłem przez 2 .

Obudowa została mi po x-ion 12 audio systeu.


Ja mysle ze tu jest pies pogrzebany

Podstawa sa parametry dla twojego przetwornika (wycinek)

VC Roll Range Height 45 mm
XMAX linear 17.5 / 35 mm
DC Widerstand 2x 2.8Ohm
BL @ Series 7.92 Parallel
Suspension Compliance Cms 0.072
Mechanical Q Factor Qms 6.14
Electrical Q Factor Qes 1.23
Total Q Factor Qts 1.02
Moving Mass Mms 228.3 g
Eq.Cas Air Load( liters) VAS Liter 22.9
Resonant Frequency Fs Hz 39
Effective Piston Area SD 471.4

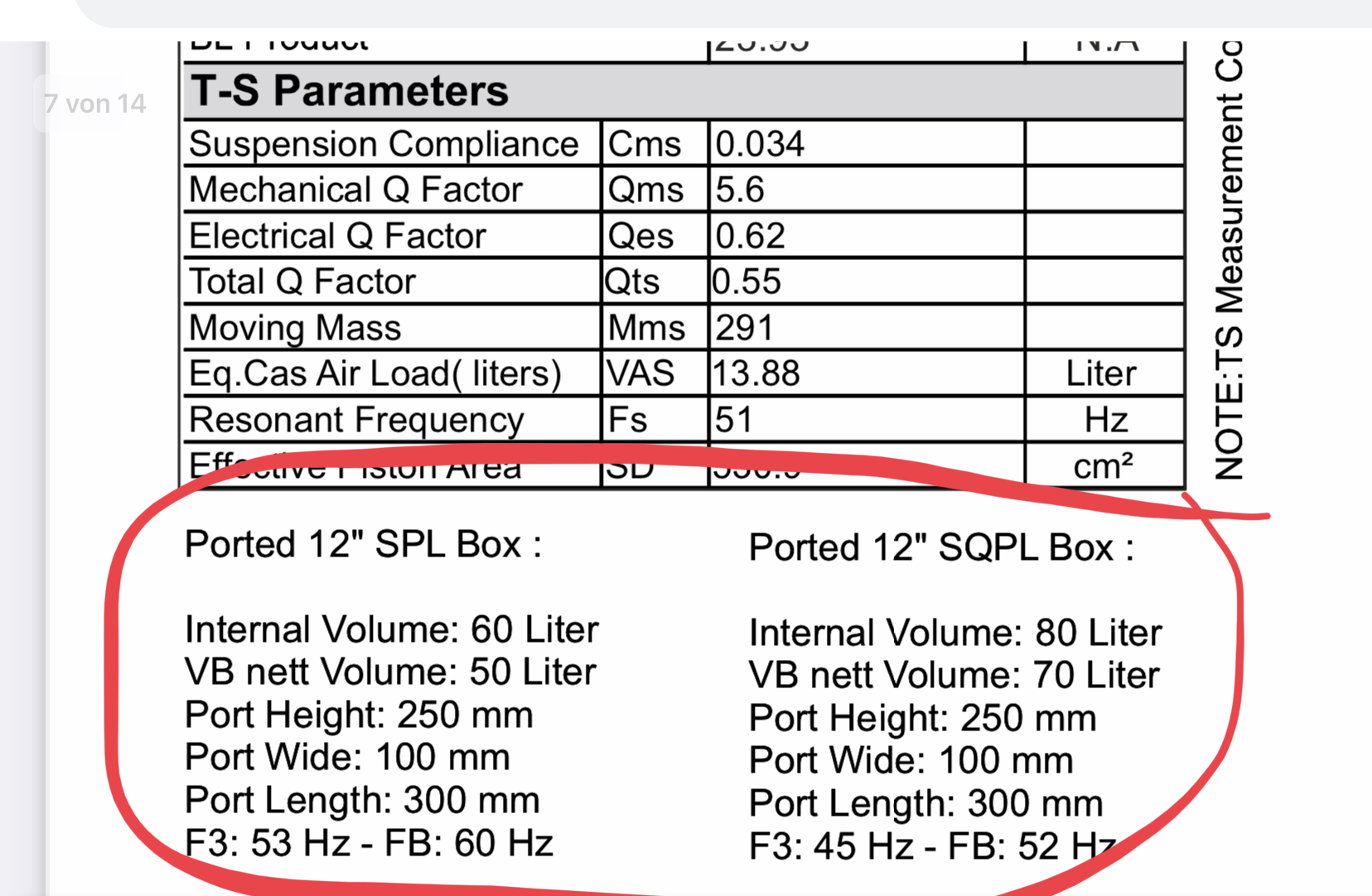

Tak wygladaja parametry dla serii MXT (instrukcja onslugi)

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Znajdz to samo dla twojego przetwornika

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach
3 minuty temu, xajas napisał:


Ja mysle ze tu jest pies pogrzebany

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Podstawa sa parametry dla twojego przetwornika (wycinek)

VC Roll Range Height 45 mm
XMAX linear 17.5 / 35 mm
DC Widerstand 2x 2.8Ohm
BL @ Series 7.92 Parallel
Suspension Compliance Cms 0.072
Mechanical Q Factor Qms 6.14
Electrical Q Factor Qes 1.23
Total Q Factor Qts 1.02
Moving Mass Mms 228.3 g
Eq.Cas Air Load( liters) VAS Liter 22.9
Resonant Frequency Fs Hz 39
Effective Piston Area SD 471.4

Czyli zostało mi zrobienie obudowy. Myślę na 70 litrami tylko jakie strojenie wtedy dać. Takie jak producent zaleca?


Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach
8 minut temu, xajas napisał:

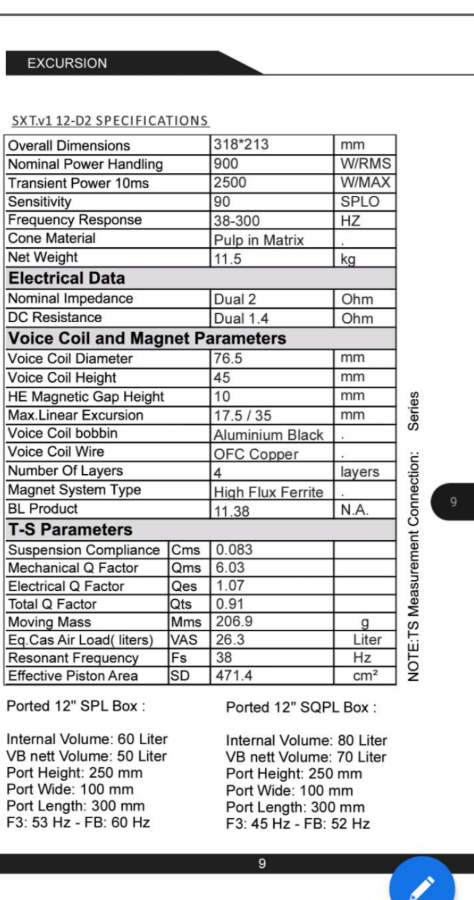

Patrz powyzej (instrukcja obslugi)

Ja bym wybral strojenie SQPL (80l)

To czyli obudowa powinna mieć 70l natto po odjęciu objętośi głośnika i portu?

I czy tak wysoko go stroić jak producent podaje? A co z basem poniżej strojenia?

Chcę uzyskać miękki bas i by w miarę ładne odtwarzał niższy bas.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach
To czyli obudowa powinna mieć 70l natto po odjęciu objętośi głośnika i portu?

Yep
Pomniejszyc (wypchac) zawsze mozna

BTW.

Ten miekki ladny bas, to nie jest 20Hz (jak sie niektorym wydaje). To raczej 30-60Hz (zalezy od typu muzyki)

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

To czyli 80 litrów brutto i stroić go na 45 hz?

Bassreflex dla 45 hz fi 10.5 wyniesie koło 10 cm a jak bym miał stroić na 35hz to 21 cm.

I pytanie czy materiał wykonania jest ważny.

Płyty wiórowej mam do ogarnięcia a MDF już bym musiał kupić ( wydatek 250zł ). Jeżeli ma to sprawić jakąś różnicę w brzmieniu jestem w stanie wydać te 250zł.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Obudowa zrobiona 80 litrów brutto. Tylko jak odejmę koło 5 litrów na objętość głośnika i strojenie ma być na 45 hz to netto litraż wyjdzie 74 litry. Na ile najlepiej ją zestroić. Boje się że strojenie na 45 hz pozbawi mnie niższego basu. Czy może się mylę i śmiało stroić tak jak podaje producent F3 45 hz FB 52 Hz. Obudowa ma być strojona na 52 Hz czy coś źle rozumiem.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach
W dniu 13.06.2024 o 09:16, xajas napisał:


Yep
Pomniejszyc (wypchac) zawsze mozna

BTW.

Ten miekki ladny bas, to nie jest 20Hz (jak sie niektorym wydaje). To raczej 30-60Hz (zalezy od typu muzyki)

Witam. Obudowa zrobiona na 73 litry strojona na 35hz. Bas się powiększył ale ten ,,młotkowaty" pozostał. Na niektórych piosenkach gra fajnie a na innych lipa brak miękkości. Strojąc go na 45 hz co zyskuje a co tracę? Boje się że strojąc go wyżej nie będę miał tego niższego co teraz fajnie go słychać. No chyba że się mylę.
