Zwrotnica do klonów ProAc 2.5

[arturp]

Matthew,

gdybym dzisiaj miaj robic klony kolejny raz , to zastosowałbym DNM Reson na góre i dół . Powodów jest kilka - klarowna średnica ( tego nigdy za wiele- smaczki , detale, itp ), dobra kontrola basu ( klon ma go duzo więc trzeba trzymac bas w ryzach ) lekkie ograniczenie wysokich tonów ( klon ma ostrawe sybilanty więc lekka korekcja góry tu pomoże )

[jaro4444]

Matthew pisze się na odsłuch. Pozdrów Tomka ode mnie ;)

[arturp]

jarekt,

nie mam programu graficznego , którym wógłbym tą zwrotnice zrobic i zamieścic tu jako plik graficzny ale leci to tak :

- tor średnio/niskotonowy - najpierw szeregowo cewka 1,5mH potem równoelegle do głosnika kondensatory 10+2,2mF ( 12,2 ) potem w szeregu cewka 0,82

- tor wysokotonowy - najpierw kondensatro 6,8mF w szeregu potem cewka 0,33 mH równolegle , potem kondensatory 13,3mF ( 10 +3,3 ) potem rezystor w szeregu 6,8 oma i ostatni element to równoległy do głośnika rezystor 47omów

Polaryzacja ODWROTNA .

Mozna zrezygnowac z rezystora 47omów - wtedy dźwięk jest jasniejszy ale bardziej nasycowy w wyższej średnicy - Diana Krall brzmi wybornie.

Niestety nie polutowałem jeszcze zwrotnic do obydwu głośników więc wrazenia odsłuchowe sa tylko z jednego głosnika- nie mogę nic powiedzieć o przestrzeni i lokalizacji .Ale może dzisiaj to zrobię.

[Matthew]

kolejna dawka fotek..

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Matthew]

jaro4444, 10 Sty 2006, 17:46



>Matthew pisze się na odsłuch. Pozdrów Tomka ode mnie ;)



spoko, nie ma sprawy... Tomek tak, niezłą tam ekipę mają heheh posdrowie, ale gadamy o Tobie także wiesz... tzn o tym co robił dla ciebie

[jaro4444]

Tym co robił i co nie zrobił bo nie było mnie stać. Robi super ale też się ceni troszkę ;)

[arturp]

Bardzo ciekawy fornir . Wygląda jak płomienie. Co to jest ?

[Matthew]

Bubinga Penelope

[Matthew]

już mam tak zbudowane napięcie że spać po nocach nie mogę ;)))) bubinga to mi się śni że uch a wogóle to bym chciał takie coś.. ale było za drogie...



PALISANDER - Dalbergia nigra - ROSEWOOD, SANA

BUBINGA - Guibourtia demeusei - OVENG, WAKA, AKUME



zdjęcia po kolei

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[arturp]

Moim zdaniem , ten który zastosowałeś jest najciekawszy . Faktycznie będą piękne .

[Matthew]

czy to prawda że jak jest układ trójdrożny to średniotonowy powinien być w odzzielnej i silnie wytłumionej przegrodzie? jeśli tak to czy w R2.5 komora woofera nie powinna być silniej wytłumiona niż dolna? czy to nie ma znaczenia w przypadku R2.5

[arturp]

Głosnik średniotonowy umieszcza się w odrebnej obudowie aby uniknąć wpływu głosnika niskotonowego na niego . Np w obudowie zamkniętej, gdyby głosnik średniotonowy nie był oddzielony to cisnienie produkowane przez woofer uszkodziłoby głosnik średniotonowy ( wyrwało membranę ).

Ale z klonami to nie ma nic wspólnego- tam jest przeciez jeden głośnik odpowiedzialny za średnie i niskie tony.

[romania]

Co by było trzeba zmienić żeby zaadaptować 18w8531g00. Na pierwszy rzut oka wydają sie bardzo podobne.

[McGyver]

A wszystko trzeba zmienić. 8531 to całkiem inny głośnik. Ma lepszy bas niż 8535, gorszą średnicę, i inne właściwości. Trzeba zmienić:

-objętość obudowy

-strojenie bassrefleksu (lub puścić w zamkniętej)

-zwrotnicę

-i tweeter też, bo 8531 potrzebuje współpracować z tweeterem znoszącym niższe częstotliwości podziału.

[romania]

Muszę wszystko co napisąłes wziąźć za pewnik ale ... widziałem dośc dużo projektów z tym głośnikiem w bardzo podobnej obudowie jak proac 2,5 ?

[romania]

A co powiecie o 8535 w lini transmisyjne ? Np jak

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

model event

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ahaja]

>McGyver

Przepraszam za off topic - czy mógłbyś odpowiedzieć w wiadomej sprawie. Z góry dziękuję.

[McGyver]

Podobna z zewnątrz obudowa może mieć w środku przegrodę wydzielającą znacznie mniejszą objętość czynną dla głośnika.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[romania]

A powiesz coś McGyver o tej lini co wkleiłem ? Co może z tego być ?

[McGyver]

romania, 12 Sty 2006, 22:41



>A powiesz coś McGyver o tej lini co wkleiłem ? Co może z tego być ?



Na zwrotnicy średnie tony wycięto w pień. Już z samego tego faktu wnioskuję że to nie jest dobry projekt. W sieci niestety jest pełno złych projektów, jednakże nie znając głośników w nich użytych z osobistego kontaktu (znajomość samych parametrów jest dalece niewystarczająca) nie sposób tego ocenić.

[Matthew]

no dziś jadę odebrać skrzynki i dać do lakiernika... McGyver, czy Rolph odpisał? ;)))

[Matthew]

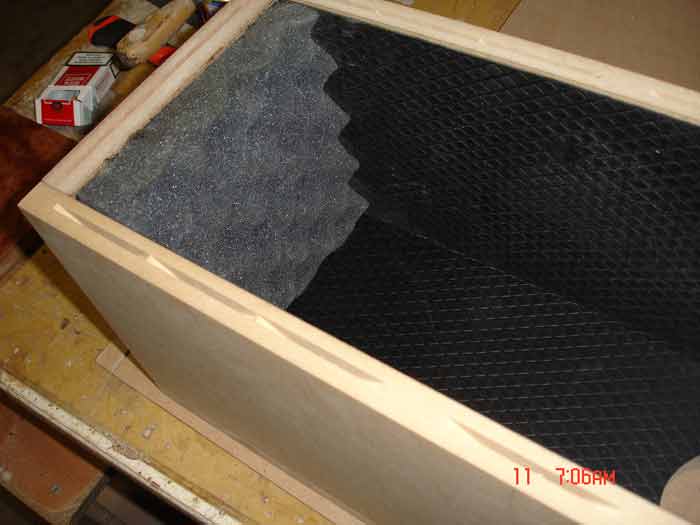

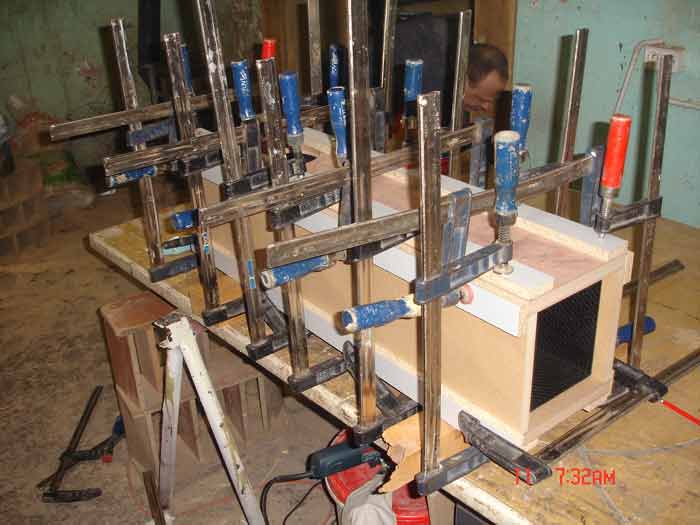

czekają na lakier

;)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Matthew]

ciekawe zdjęcia ;)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[arturp]

Na tych schematach rezystror 47 omów tez jest przed kondensatorem 4,7 .

Ten jaśniejszy fornir mi sie nie podoba. Zbyt ,,barokowy" . Narzuca się , tym czasem urok tej skrzynki jest w jej prostocie.

[Matthew]

;)) nie no skrzynki monumentalne ;)

[Matthew]

skrzynki w domu, wyszły lepiej niż się spodziewałem... zdjęcia będa jak wróci do mnie mój aparat..



pytanie n/t budowy zwrotnic mam, a konkretnie podłączania cewek tasmowych...

tzn czy nie ma znaczenia zupełnie biegunowość? sygnał jak powinien iśc + dam gdzie zaczynamy nawijać? czyli od zewnątrz? jak w kondach BG-N?



poprawcie mnie jesli gadam głupoty i nie ma to znaczenia...



Pozdr

Matt

[Matthew]

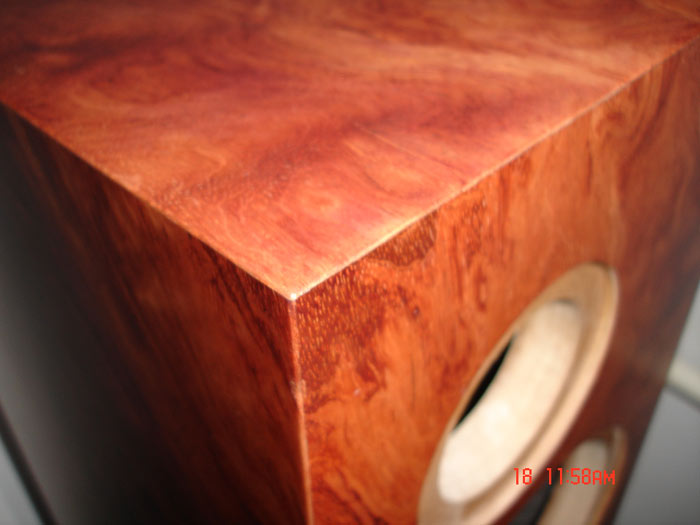

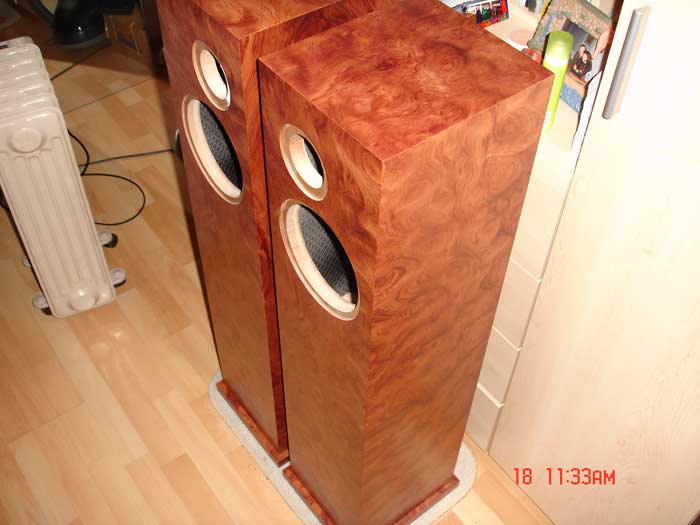

fotki skrzynek..



w rzeczywistości sa bardziej brązowe niż czerwone...



Pozdr

Matt

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Matthew]

jeszcze kolejne...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Uki]

Kozacki ten Twój fornir! Piękności!

[Matthew]

warto było poczekać, dopasować, wybrać, pilnować stolarzy ...



oby mi głośniki pasowały ;)
