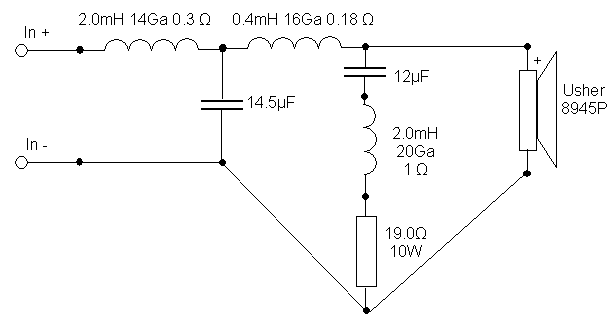

    Schemat na prośbę waxlover , moze ktoś inny tez skorzysta . Rysunku tej ścianki frontowej nie jestem pewny ale schemat jest na 100% prawidłowy .

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    post-3970-100000120 1228073107_thumb.gif

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×

    ...there is no spoon...

    marko3T Kompan

    marko3T

    Opublikowano
    Opublikowano

    dolphin



    Najlepiej by było jak by ich właściciel sie wypowiedział. Ja autentycznie nie pamietam już jakie wymiaru miały te skrzynki, a nie przechowuje dokumentacji roboty która zeszła.

    Nie bardzo moge Ci pomóc:-(



    Pzdr.

    Lubię to Lubię to ×
    • 2 tygodnie później...
    arturp Doświadczony

    arturp

    Opublikowano
    Opublikowano

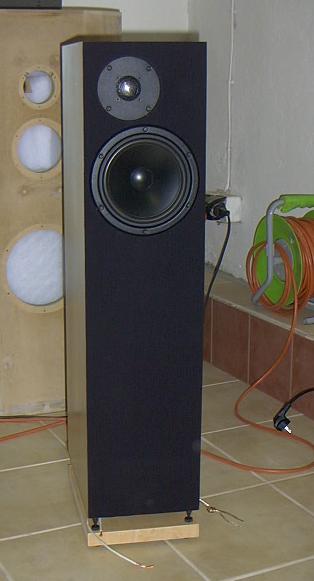

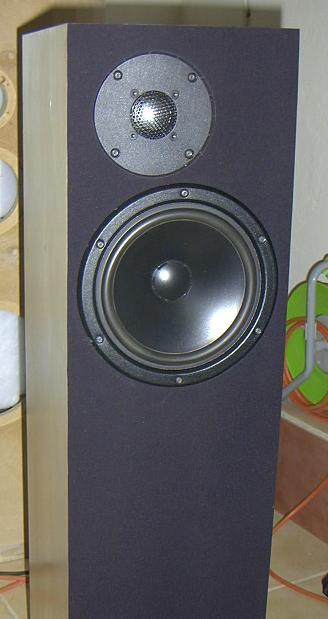

    Dynaudio 19W-38 + Seas TBFC/G . Obudowa 24 litry , dwa tunele br o srednicy 4,7cm i długości 16,8 cm. Strojenie do f3 - 45Hz . Szerokość ścianki frontowej 20,5cm , wysokosć 82 cm , z kolcami i podstawką-89 cm . Front pokryty welurem samoprzylepnym . Boki to sklejka klonowa .

    Dzwięk wyjątkowo spójny i ciepły , delikatny , łagodny i przyjemny bez śladu agresji ,ziarnistości . Bas głęboki i masywny ale nie drewniany/konturowy tylko miękki i otulający . Średnica dość czytelna ale bez mikrodetali , barwy kremowe a krawędzie dźwieków zaokrąglowe . Góra spokojna i dośc detaliczna , nie narzuca się .Doskonała przestrzeń i oderwanie dźwieku od głośników ale lokalizacja mogłaby być lepsza . Bardzo naturalne i obecne wokale .

    W porównaiu z bardzo chwalonym wprasie monitorem Avance Epsilon 910mk2 ( kewlarowy woofer scan speaka , tweeter Vify ) wszystkie aspekty wypadły o klasę lepiej oprócz otwartości i detaliczności średnicy - tu Avance wygrywa ale kosztem nienaturalnej barwy ( wyraźnie słychać to na wokalach ) .

    Załączam zdjęcia , pomiary i schemat filtra .

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    post-3970-100009017 1229501511_thumb.jpg

    post-3970-100009018 1229501511_thumb.jpg

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×

    ...there is no spoon...

    arturp Doświadczony

    arturp

    Opublikowano
    Opublikowano

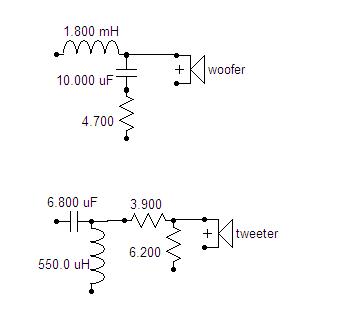

    Speaker Workshop . +/-2dB w całym paśmie . Dziura w charakterystyce tweetera w okolicy 4kHz jest skutkiem odbić od krawędzi woofera i znika całkowicie przy 30stopniach off axis. Cz. podziału to 2kHz i TBFCG radzi sobie z tym znakomicie - to jeden z najlepiej znoszących niskie podziały tweeterów z jakimi pracowałem .

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    post-3970-100009015 1229501792_thumb.jpg

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×

    ...there is no spoon...

    arturp Doświadczony

    arturp

    Opublikowano
    Opublikowano

    Strojenie br

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×

    ...there is no spoon...

    Yogi Entuzjasta

    Yogi

    Opublikowano
    Opublikowano

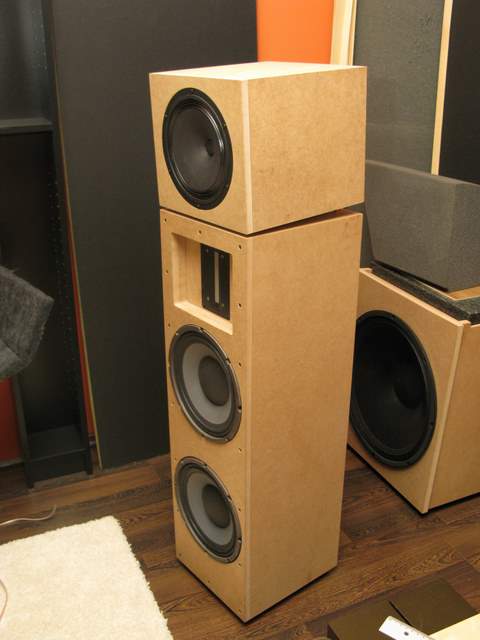

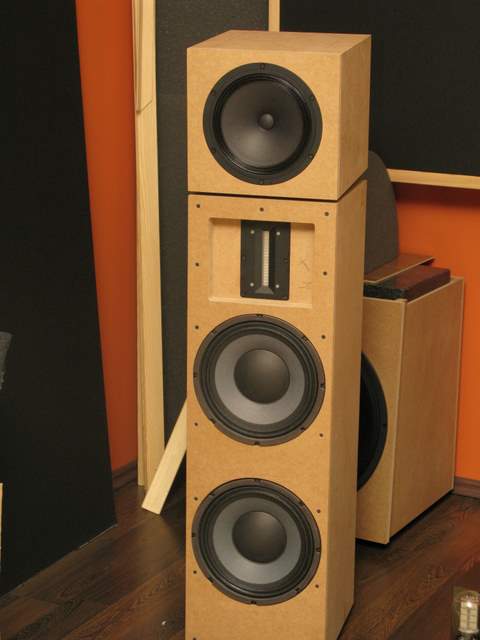

    pochwalę się, choć na razie to prototyp. Głośniki Visaton B200, Raven r2 i Eminence Delta 10. Planowane są dwa warianty podziału. Pierwszy to wypłaszczony B200 i R2 z podziałem 6k. Wooferki zasilane oddzielnym wydajnym wzmacniaczem z korektą akustyki. Drugi wariant bardziej ambitny to B200 sote, raven dopala tylko od 8k a woferki dociągaja dół do 900 Hz. Planowana efektywność tego układu 95 dB.



    A co wyjdzie to zobaczymy.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    post-148-100008642 1229934663_thumb.jpg

    post-148-100008643 1229934663_thumb.jpg

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Yogi Entuzjasta

    Yogi

    Opublikowano
    Opublikowano

    Wstęga siedzi we wgłebieniu dla wyrównania centrów akustycznyc i oczywiście szkodzi jej to. Dlatego wgłebienie będzie wypełnione materiałem tłumiącym - piramidką a'la Lipiński. Tylko z ząbkami. Subik to pozostałość po zabawie z OB i konstrukcjami pana Fikusa. W ostatnim stadium wylądował w zamkniętej obudowie i poniósł porazkę. Głośnik to Alpierd 18 calowy, który nomen omen w OB 1,5 m x 1,5 m gra bardzo zacnie.

    Lubię to Lubię to ×
    kondrax Poszukiwacz

    kondrax

    Opublikowano
    Opublikowano

    Eee myślałem że to coś fajnego a to Alphard czyli głośnik robiący za popielniczkę jak ktoś pali :D

    Lubię to Lubię to ×

    Moja strona audio - kondrax.mayhem.net.pl

    dolphin123 Kompan

    dolphin123

    Opublikowano
    Opublikowano

    u mnie panuje zolty

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×

    www.audio.lutuje.se

    Trójmiasto

    radek1234 Rekrut

    radek1234

    Opublikowano
    Opublikowano

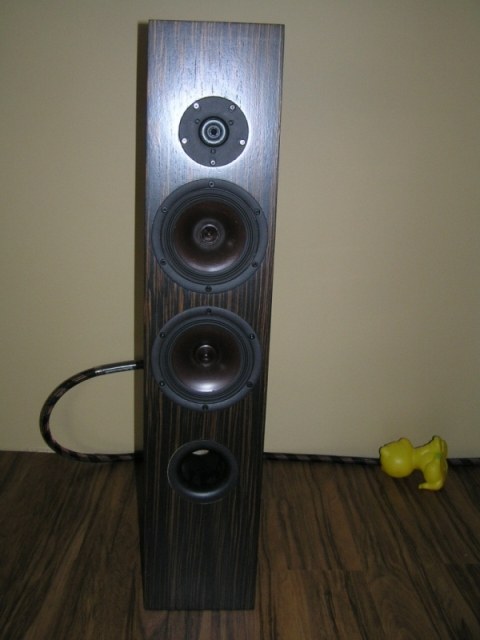

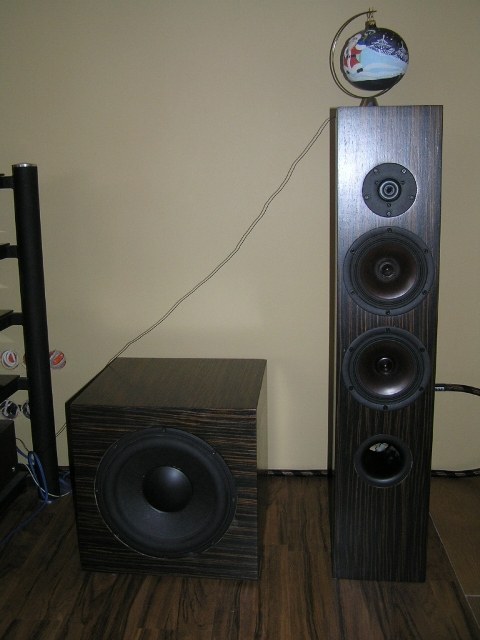

    Projekt Akustyka XT2 mk2. Trochę się z tym bawiłem ale w końcu wyszło. Modyfikowane lekko przez moją trzyletnią córkę wraz z koleżanką:(

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    post-8746-100008396 1230293192_thumb.jpg

    post-8746-100008397 1230293192_thumb.jpg

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    radek1234 Rekrut

    radek1234

    Opublikowano
    Opublikowano

    Sub na Peerless XXL 12 + membrana bierna

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    kondrax Poszukiwacz

    kondrax

    Opublikowano
    Opublikowano

    radek1234 super całość wygląda. A subik jak ? do kina czy do muzyki raczej ten XXLS. Musli, szybki? Opisz krótko wrażenia.

    Lubię to Lubię to ×

    Moja strona audio - kondrax.mayhem.net.pl

    radek1234 Rekrut

    radek1234

    Opublikowano
    Opublikowano

    W kinie daje rade aż za bardzo. W muzyce mi nie przeszkadza. Jest cięty na ok 50 Hz więc uzupełnia tylko kolumny. Generalnie potrzeba mi jeszcze końcówek mocy do kolumienek i będzie good.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    radek1234 Rekrut

    radek1234

    Opublikowano
    Opublikowano

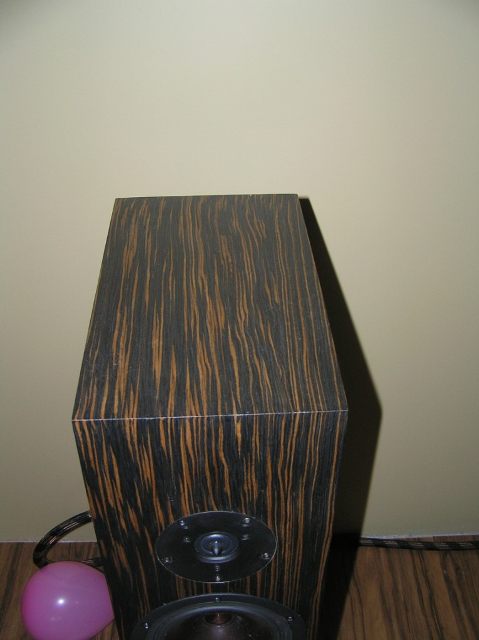

    Rozmieszczenie głośników wymyślił Mr. Kisiel więc nie do mnie zastrzeżenia

    Marko nie wiem o co cho więc jest zdjęcie

    Projekt na stronie akustyka był przez krótki czas, potem został tylko XT 1 ale ja chciałem 2,5 drożny.

    Gra to naprawdę dobrze wg mnie

    Pozdro

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    post-8746-100008386 1230370802_thumb.jpg

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    marko3T Kompan

    marko3T

    Opublikowano
    Opublikowano

    Radek, chodzi mi o to że na zdjeciach frontu widać pod fornirem poprzeczny pas, cos jakby efekt pracującej ścianki. Ale mną sie nie przejmuj, ot takie skrzywienie:-)



    Pzdr.

    Lubię to Lubię to ×
    Warg Rekrut

    Warg

    Opublikowano
    Opublikowano

    to ja też się pochwale moimi kolumnami w trakcie budowy, może troche szerokie ale będą jeszcze ścięcia na froncie, ustawienie tez takie żeby dało się zobaczyć czy gra :P

    co do głośników to peerless hds164 nomex i vifa xt25tg
