Aleph5 - końcowe uwagi - proszę o pomoc

[damper]

>wojtekr

napisz do mnie na priva, adres w "o mnie"

[Matthew]

damper, 11 Maj 2006, 16:26



>w sprawie kondensatorów proponowałbym wziąć pod uwagę ALS31 47000/40V BHC AEROVOX. W "TME" -

>109pln netto za szt. (na zamówienie)



z tego co wiem to kondy wysokoprądowe do A5 powinny być na conajmniej 50V, przy rozruchu zasilacza idzie pik napięcia jakiś większy niż 34V



zdobyłem 4szt Nipponów tych niebieskich 68.000u/50V więc mam kondensatory już za sobą, zostaje trafo, wersja 600VA w Trafberze ful wypas, zalewane, ekranowanie, obudowa z kwasówki... itp itd, trzymanie napięcia pod obciążeniem... ok 500zł :/ ale chyba warto się szarpnąć, nie będzie podobno buczało...

[wojtekr]

A jak oceniacie toroidy.pl?

[Matthew]

mój buczy jak oszalały, mimo że na maksymalne prąddy wersja audio... ponoć to wada produkcyjna i mam wysłać to mi wymieni, tylko że musiał bym rozbebeszyć wszystko, poczekam na nowego pasa i wtedy może... Magazynier też narzekał na swój w drakuli...



do GC te trafa sa rewelacyjne natomiast do klas A gdzie pobory prądu są znaczne można mieć wątpliwości...

[wojtekr]

Czyli co?

Trafber?



w

[zorro]

>Matthew

Nie zaszkodziło by dać do A5 trafo 800W . Jeszcze drożej ale jesli ma być bezkompromisowo...

[uwe300]

ja w A3 mialem 300VA pobor ciagly 225W nie buczalo, najtansza wersja z toroidy.pl

[Matthew]

no 800VA juz ma zamówione w trafberze, tzn marzę by zamówić, kołuję kasę hehe

[Kurt]

> Matthew

Niezły potworek się szykuje ;)

[Matthew]

no potworek, ale chcę już tak zrobić by mieć spokój, nie grzebać, nie psuć... tylko słuchać ;)



jakoś w P1.7 nie mam pomysłu coby poulepszać ;)

[Matthew]

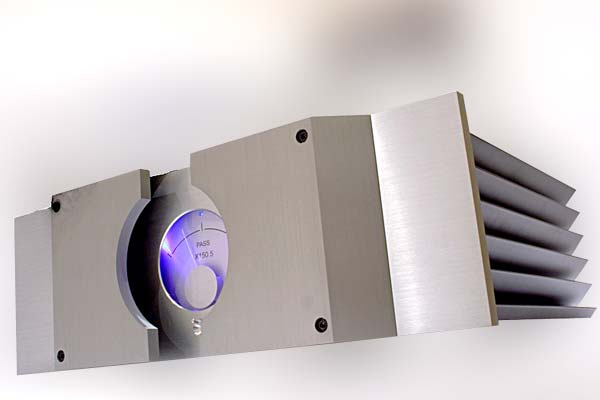

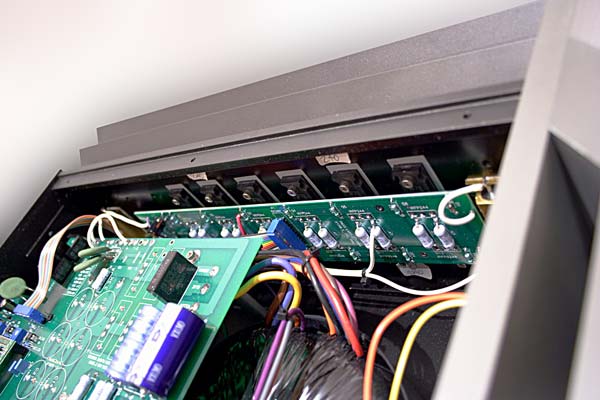

kilka fotek PASS LABS X150.5

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Matthew]

i jeszcze

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Matthew]

bardzo ładnie wyglądają ;)))

[Matthew]

Mam zasadnicze pytanie, czy oryginał Alepha5 był zasilany z jednego mostka oba kanały??? czy poniżej na zdjęciu 4szt kondeów niebieskich były na dwa kanały czy może 2 na kanał... 2 mostki.. takie dual mono tylko jedno trafo z 4 uzwojeniami wtórnymi?



Pozdr

Matt

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Matthew]

co prawda w serwisówce jest że 4 kondy na jednym mostku...., czyli mostek i jedna bateria kondów zasilają oba kanały

[jurek1]

Na zasadnicze pytanie daje odpowiedz service manual

[mikexx]

Też mnie to ciekawi bo właśnie zabieram się za lutowanie Alepha, w serwisówce jest 1 mostek i 4 kondy po 25000uF ale na jeden czy dwa kanały ?

[jurek1]

To co widac na zdjęciu powyzej to A5.

Jest to końcówka mocy stereo.

[A66]

W celu nie brudzenia i dla wyglądu myślałem o pomalowaniu radiatorów KS216 farbą przewodzącą ciepło do kaloryferów. Są dostępne w marketach budowlanych, różne kolory. Macie zdjęcie A30, takie w środku, tak ładne jak fotki powyżej.

[jurek1]

A 30

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jurek1]

A 30 jeszcze raz

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Matthew]

to A30??? jak FirstWatty wygląda...

[Matthew]

dlaczego niektórzy uważają że Mosfety IR nie nadają się do audio, ze lepiej użyć jakichś Toshib albo sankenów... ze IR to przemysłowe mało liniowe tranzystory..

[Pgwave]

Chłopaki odpaliłem pierwszy raz swojego A5 i naszczęście obyło się bez fajerwerków ale mam 38V DC na wyjściu i cholera nie wiem co z tym fantem zrobić;)

[Pgwave]

....IRF 9610 nagrzewają się, ale główne tranzystory już nie:( między ich nogami jest 3V ale nie wiem jak pomierzyć te spadki napięć:((( albo ich co gorsza wcale nie ma.

[Pgwave]

7 godzin i nikogo ktoby pomógł? Czyżby rospaczliwe wołanie o pomoc:)))

[jurek1]

A jakie masz tranzystory malej mocy?

ZTX czy inne, i na jakich PCB montowales?

[jar1]

Jesteś pewien, że te IRF 9610 nie wlutowałeś odrotnie?

[uwe300]

gdzies bylo ze ztx maja chyba odwrotnie nozki, sprawdz pdf BC550C i twojego ZTX-a czy maja tak samo piny.

[uwe300]

Matthew, 20 Maj 2006, 19:28



>dlaczego niektórzy uważają że Mosfety IR nie nadają się do audio, ze lepiej użyć jakichś Toshib

>albo sankenów... ze IR to przemysłowe mało liniowe tranzystory..



Ktos mial w swoim "o mnie" nie pamietam kto ze zeby zrobic dobry wzmacniacz przykladowo na irfp240 trzeba znac ich slabe cechy, czyli odpowiedni punkt pracy taki jak w passach jest b.dobry oraz dbac o dobre chlodzenie tranzystora. Moglem cos pomieszac bo z pamieci wale ;)
