Aleph5 - końcowe uwagi - proszę o pomoc

[jar1]

Piękna robota.

[loszmi]

Cudeńko.



Co to za zworki w XLR?

[zoltar7]

Czy na froncie ten przycisk to włącznik?

[damper]

zworki w gniazdach XLR zwierają IN (-) sygnału symetrycznego do masy gdy wykorzystujemy WE RCA.

Ten aluminiowy przycisk, to napęd wyłącznika monostabilnego, załączającego przekaźnik bistabilny sieciowy 16A/230V

[damper]

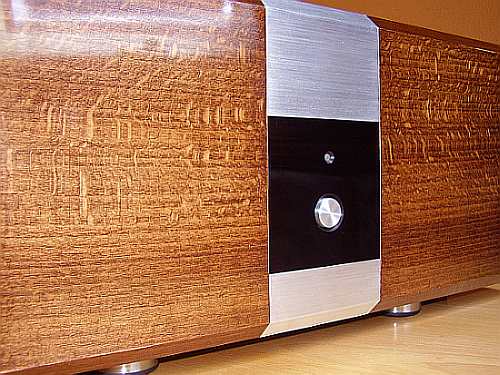

w aluminiową wstawkę frontu wpuszczony jest czarny akryl

[damper]

tu widać to lepiej

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[zoltar7]

A gdzie można kupić taki aluminiowy przycisk?

[loszmi]

Kupa włączników takich i innych jest w Warszawie w przejściu podziemnym niedaleko metra politechnika. Tam jest giełda elektroniczna, jeśli dobrze pamiętam.

[zoltar7]

Loszmi guzik prawda, wcale nie ma... to znaczy tzw. "giełda" jest, ale włączników nie ma, w każdym razie nie takich.

[damper]

w pracy mam dostęp do obrabiarek, podeślij rysunek, to Ci wytoczę (choć na codzień zajmuje się automatyką przemysłową, jakiś czas temu bardzo wciągnęła mnie obróbka skrawaniem-nota bene bardzo przydatna umiejętność, bo o dobrych fachowców w tej dziedzinie bardzo dzisiaj trudno a i liczą sobie dużo)

[josef]

generalnie świetnie - ale osobiście nie jestem zwolennikiem pakowania drewna do wzmacniaczy

niemniej bardzo ładny klonik :)

[nowy18]

Pięknie damper. Jak wygląda u Ciebie sprawa z odprowadzeniem ciepła? Jaką masz temperaturę w okolicach tranzystorów? Widzę, że masz trzy radiatory na kanał połączone na górze i na dole solidnym płaskownikiem. Czy to wystarcza na skuteczne odprowadzenie ciepła? A te mostki są przykręcone do blachy czy do radiatora?

[nowy18]

A i jeszcze czy radiatory malowałeś czy anodowłeś?

[josef]

gdzie można dostać takie uchwyty jak są z tyłu (i czemu tak drogo ;)) ?

[shark700]

->damper

Cudo, niedosyć że wygląda to jeszcze gra...

[wojtas81]

damper, jeśli można wiedzieć to gdzie kupiłeś takie ładne radiatory, czy dobrze odprowadzają ciepło?

[damper]

zoltar7, 26 Maj 2008, 19:28



>A gdzie można kupić taki aluminiowy przycisk?



właściwie sposób załaczania mojego A5 wygląda tak:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[damper]

nowy18, 26 Maj 2008, 19:49



>Pięknie damper. Jak wygląda u Ciebie sprawa z odprowadzeniem ciepła? Jaką masz temperaturę w

>okolicach tranzystorów? Widzę, że masz trzy radiatory na kanał połączone na górze i na dole solidnym

>płaskownikiem. Czy to wystarcza na skuteczne odprowadzenie ciepła? A te mostki są przykręcone do

>blachy czy do radiatora?

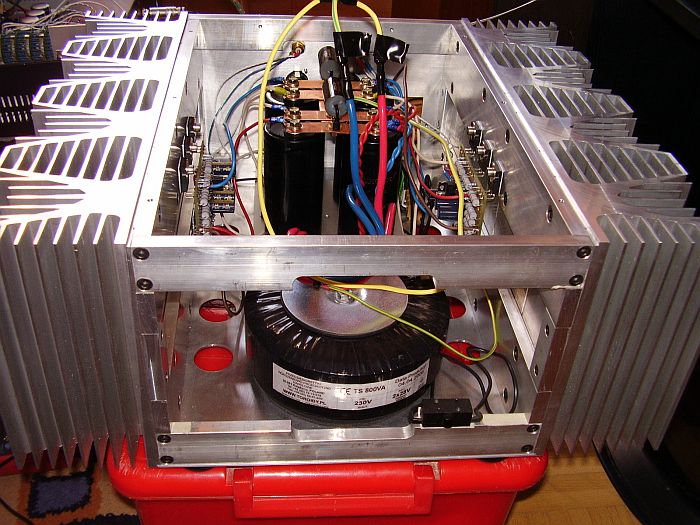

Radiatorów na kanał jest 4 o wys. 185mm. Temp. z R19 po 2h pracy z IRFP244 to 49 st. C., bez R19 jakiś 52-53 st. mierzona bezpośrednio nad PCB ( w otworze płaskownika do którego mocowane są trany)

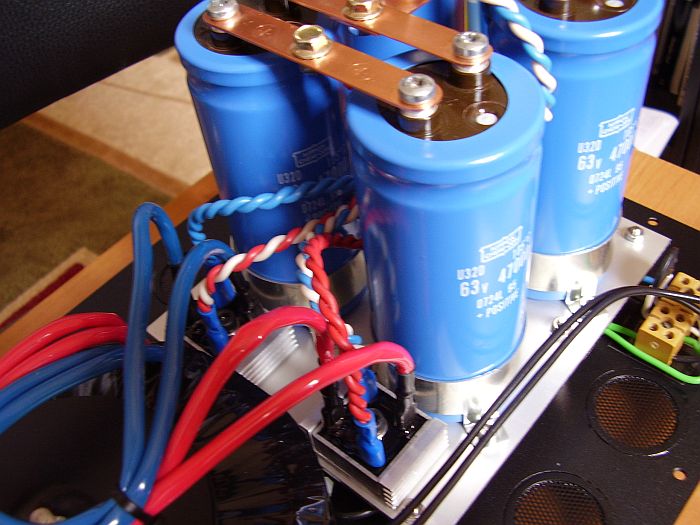

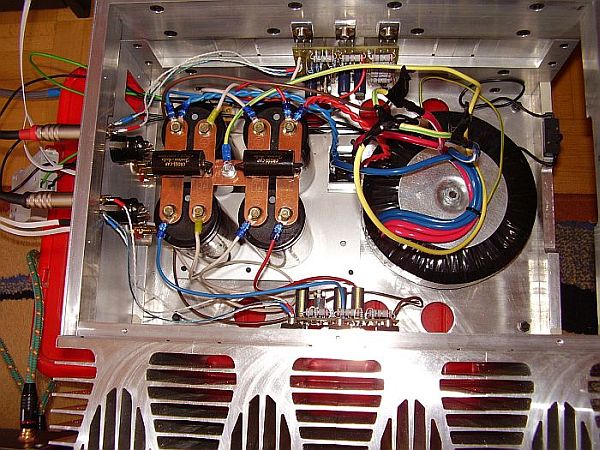

Resztę widać na foto (niektóre zdjecia z archiwum, gdzie wzmak pracował z innym trafo (pojedynczym)i kondami BHC Aerovox

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[loszmi]

Zoltarze drogi. Byłem tam ostatnio ponad rock temu... ale mieli serio serio. Różnorakie pstryczki w tym właśnie takie aluminiaki całkiem ładniusie.

[damper]

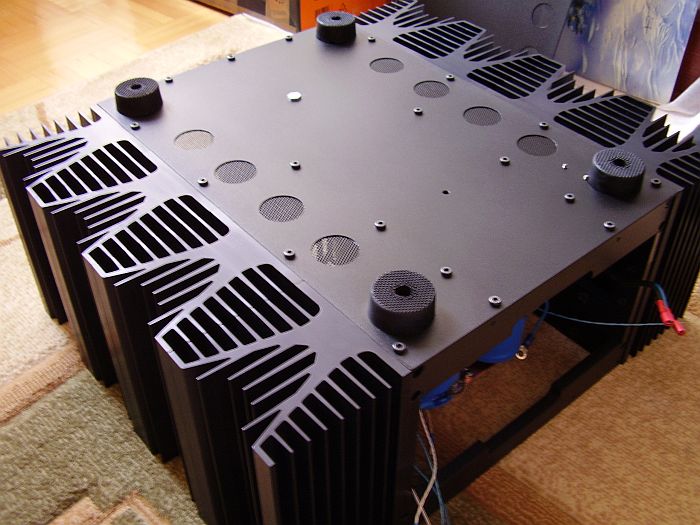

radiatory Al37(huta Kęty)i płaskowniki(AL PA11) mocujące są oczywiście anodowane. Reszta obudowy to lakier proszkowy - strukturalny

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[zoltar7]

Damper jakość wykonania jak co najmniej u jakiegoś Jeffa Rowlanda... czy ty przypadkiem nie kupiłeś tego gdzieś w USA za 10k$ i tylko znaczek firmowy odkleiłeś... a teraz nas tu czarujesz, że to DIYa ;-)

[Matthew]

;)

[damper]

dla mnie do pełnego efektu brakuje napisów (sitodruk), ale to już niebawem. Niestety wzmak ponownie trzeba rozebrać i za 7 wyrazów na panelu tylnym wybulić 40 zł. Tyleż samo za 3 wyrazy na front panelu ( tak to jest z produkcją jednostkową)

[zoltar7]

damper no właśnie to są dylematy, czy zostawić to tak jak jest czy dążyć do doskonałości...

z tym że nie za darmo ;-)

[zoltar7]

a tak na marginesie to na jednych zdjęciach są czarne kondy a na innych niebieskie, znowu na jednych jest trafo takie ciemne a na innych jasne. Zdrać nam co wymieniałeś/testowałeś i z jakim skutkiem.



ps. jak czytam twoje "O mnie" to aż się prosi jakiś dobry DAC DIYa ;-)

[daris666]

Witam serdecznie , od kilku tygodni pracuje nad swoim Aleph-5 .

Mam kilka pytań co do całego układu :

1. Czemu nie nalezy stosowac cewek powietrznych w torze zasilania ?

Wypowiadacie się , że mulą dynamikę - ale jednak w oryginale są ...

2. Czy lepiej zastosowac baterię kondensatorów - zakupiłem wysokonapieciowe

kondensatory Folryt ( nie pamiętam dokładnie jak się to pisze - ale to

niemiecka technologia ) - 40 sztuk na 63V - 4700 uF czy zastosować

4 kondensatory o większej pojemnosci ?

3. Rozumiem , że rezystor 453 oHm dobieramy tak aby ustalic prawidłowy prąd

w gałęzi tranzystorów mocy ?

4. Czy macie doświadczenie w łączeniu tego wzmaka z preampem lampowym ?

Jakies odczucia , czy warto ? Zbudowałem preampa na ECC83 - lampy parowane

Coon.

5. Czy rezystory w gałęzi zasilania - czyli 1oHm powinny być bardzo dobrej jakosci

Mills , czy wystarczą zwykłe 5W metalizowane ? Nie sądze aby te rezystory

miały jakikolwiek wpływ na jakośc muzyki.Oczywiście mogę się mylic ...

6. Jaki zastosowac kondensator 47 nF - czy może byc niebieski VISHAY 47nF/100V MKP 2.5% ?

7. czy ktoś z forumowiczów ma na sprzedaż parowane tranzystory IRF 244 i IRF 9610 ?

8. Czy Posiadacie zródło , gdzie można kupić Silver Mica 10 pF ?





Oczywiście przeczytałem w całości tematy o Aleph-5 na tym forum.

Jest juz chyba tyle wersji i informacji , że sam się mieszam :(



Z góry dziekuję za odpowiedz.

Pozdrawiam forumowiczów

[Matthew]

w zasilaniu wypadało by użyć kondensatorów śrubowych wysoko prądowych od ok 47.000uF/50V w zwyż



tak, ALeph lubi preamp lampowy ale o niskiej imp wyjścia, czyli conajmniej wtórnik white'a ;)



cewki powietrzne w zasilaczu ponoć mulą ale nie sprawdzałem, chociaż mógłbym bo mam 4x 68.000uF



rezystor 453 zostaw jak jest



rezystoery 1 Ohm mogą byś metalizowane ale Nelson dawał bezindukzyjne, ja dałem MILSY i nie wiem szczerze czy lepiej czy gorzej ;) a kiedyś miałem metalizowane, dla świętego spokoju sa milsy ;)



Vishay 47n też mam a miałem wczesniej 47n polipropylen Solena, nie słyszę różnicy



Trany powinien mieć forumowicz Pgwave jeszcze, jego pytaj, ja u niego kupiłem.



Silver Mica pytaj gościa, solidny szybko wysyła

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



ważne są te kondensatorki 220uF, polecam dać BGNX



Pozdr

Matt

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[daris666]

A wiec tak :

trafo zamawiam z Telto 1000W , napięcia 4 X 28 V - wykonanie audio z

wtórnym prz rdzeniu.

Rezystory Rezystor Vishay/Dale RN60 ( prawie wszystkie - bez 454 oHm i 4,75 K -

te będą metalizowane )

Kondensatory elektrolityczne zakupiłem już NICHICON MUSE FG Fine Gold.

Co do mostków - 8 X MUR 860 - na kanał w/g schematu ze strony Passa.



Zastosuję się do twojej porady i jednak chyba zainwestuje w Millsy ,

i dodam te cewki w/g oryginalnego projektu.



Pomyliłem się - zastosowałem ECC 82( nie 83 ) + za preampem niebieskiego Alpsa RK-27.

Pana mustangica znam bardzo dobrze , zrobiłem u niego spore zakupy :)

Niestety nie ma na sprzedaz Silver Mica 10 pF - już bardzo długo .



Jako radiatory zastosowałem profil RM 65g - nie obawiam się o problem z chłodzeniem.



Zadałem pytanie PW Panu Pgwave - mam nadzieję , że znajdzie dla mnie trochę

tranzystorków.



Będe zdawał relacje co do moich poczynań z Alephem.



Pozdrawiam

Darek

[Matthew]

w serwisówce do A5 ja nie widzę cewek w zasilaniu... skąd to wziąłeś?

[daris666]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



w/g tego schematu.
