Hiraga Le Classe A


Matthew

Recommended Posts

odświerzam wątek...

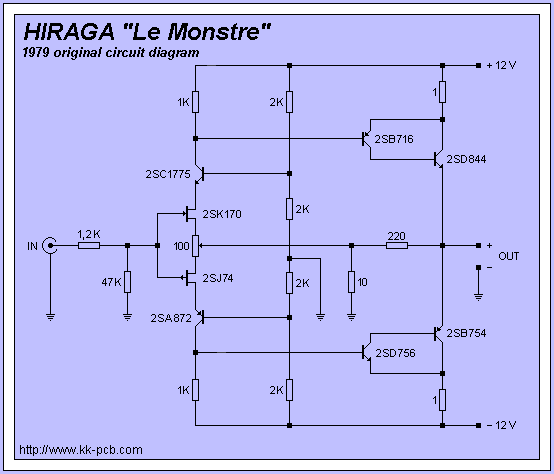

pierwszy schemat oryginał, drugi z dzisiejszymi elemntami ;)



może można by się pokusić ;)

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

post-5385-100004781 1170302528_thumb.gif

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Schemat jest do bani.



a) brak filtru wejściowego,

b) napięcie na bazie 2sc1775 i 2sa872 lata w funkcji fluktuacji na zasilaniu. Zamiast Dzielnika 2k/2k lepszy układ 2k/dida zenera,

c) fatalna konstrukcja stopnia wyjściowego. Bardzo długie przeładowywanie pojemności złączowych 2sd844 i 2sb754. 2sb716 i 2sd756 mogą efektywnie rozładowywać pojemności złączowe tranzystorów mocy tylko podczas jedej połówki sygnału.



Jest jeszcze kilka rzeczy złych w tym wzmacniaczu. Generalnie typowy wzmacniacz high-end duże harmoniczne, duże zniekształcenia intermodulacyjne => specyficzny własny charakter brzmienia, który może wąskiej grupie przypaść do gustu jako odnaleziona "nirvana" i nieokreslone "to coś".

Link to comment
Share on other sites

Niestety.

Pan Hiraga nie jest asem jeśli chodzi o wzmacniacze, typowy przykład maskowania wad układu- klasa A i przerośnięty zasilacz. Nie jest sztuką taki układ. W klasie B i przy normalnym zasilaczu chodziło by to fatalnie.



>>jar1

Nie widzę jak by można rozdzielić zasilanie ....??

Link to comment
Share on other sites

hiraga wynalazl ciekawy uklad preampa do mc i chwala mu za to. Jednak uklad ten nie nadaje sie do ukladow wysokoamplitudowych a moze tez i nisko???? i to wszystko. Co do niskich numerow tranz. to firmy zrobily co mialy zrobic w temacie tranz malych syg i juz do tego nie wracaja dlatego nie ma jakis specjalnych nowosci w temacie lepszych od bc549c.

Link to comment
Share on other sites
