co przerobić w koda kd-261 ?

szakunec · 9 Stycznia 2006

tak --- zgadza się - objawy prawidłowe ;)))

BeerfaN · 20 Sierpnia 2006

Właśnie zakupiłem kd261

Powinna do mnie dotrzeć koło środy. Na razie przejrzałem schemat i co rzuciło mi się w oczy:

- c130 i 135, 155 i 140 oraz 212 i 240 pewnie warto wymienić na foliowe, tylko czy pozostawić oryginalne wartości?

- zasilanie pre do przerobienia na stabilizowane na lt317/337

To tak na wstępie. Czy poza powyższym oraz wymianą gniazd głośnikowych i przewodów sygnałowych (na jakie?) możecie wskazać pozostałe elementy mające duży wpływ na brzmienie?

Zaznaczam, że dałem za ten wzmak 250zł (jest jeszcze gwarancja) i nie bardzo mam chęć wkładania w niego kolejnych 300zł.

BeerfaN · 23 Sierpnia 2006

poczta polska potrafi...zapakowany był jak należy. Na szczęście tylko tyle strat.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

**McGyver** · 23 Sierpnia 2006

Te gniazda i tak do wymiany, więc się nie martw. Powymieniaj elektrolity w zasilaniu preampu i końcówki, wymień również elektrolity w sprzężeniu (na płytce końcówki). Elektrolity 4,7uF bipolar na płytce końcówki zaraz przy gniazdach przyjmujących sygnał z pre wymień na foliowe. Wszystkie bipolary 4,7uF z płytki pre wywal i pozwieraj. Diody w mostkach można powymieniać na szybkie. To chyba tyle. Aha, potencjometr głośności należy wymienić. Balans warto odciąć.

**McGyver** · 23 Sierpnia 2006

A no przecież...

Opampy. Są tam pojedyńcze NE5534. Można je wymienić na OPA134, OPA604, OPA227, OPA228 itp. Sprawdzałem również AD, ale nie polecam, bo wymagają korekty aplikacji, w oryginalnym układzie lubią się wzbudzać.

BeerfaN · 23 Sierpnia 2006

-->Mc

ufff...już się bałem, że nas opuściłeś

-C135 na jantzen 4,7 cross-cap

-C115 10uF wypad czy jantzen?

-który kond jest od sprzężenia? Ta aplikacja to wyższa szkoła jazdy od podwójnych opa, za cienki zestem. Wima mkt "wysraczy" za niego?

-4,7uF za pot. głośności zostawić czy też na cross-cap?

normalnie zaraz zapytam, co polecasz na kolację...

Potencjometr głośności planowałem zastąpić zdobycznym z uszkodzonej ws504b - czarny alps. Ale dużo za duży jest. Pot. balansu po prostu wylutuję. Z korekcji wogóle nie korzystam, więc tej części pre nie dotykam.

**McGyver** · 23 Sierpnia 2006

c135 wypad. c115 wypad. c126 wypad. c113 wypad. c212 na jantzen co najmniej 4,7uF. Gdybyś po tym wszystkim miał za dużo wysokich, to zwiększ pojemność C139 do 30pF.

BeerfaN · 29 Sierpnia 2006

Na razie założyłem "lepsiejsze" gniazda do przewodów kolumnowych. Dźwięk nabrał troche masy i - jakby to ująć - lepiej wypełnia mój mokój. Warto było. Standardowe niewiele różnią się jakością od zacisków w chińskich miniwieżyczkach.

Czekają już MKP i FC - niestety nie miałem dziś siły rozbierać wzmaka. Gałkę selektora wejść ściąga się tak samo jak od głośności czy jakoś inaczej? Nie mogę też znaleźć potencjomertu głośności, który by pasował w miejsce starego.

**McGyver** · 29 Sierpnia 2006

Gałkę selektora wejść ściąga się tak samo. Schodzi wrednie ciężko.

Oprócz gniazd głośnikowych wymień też kable. Kabli sygnałowych natomiast nie ma po co ruszać.

Potencjometr? Mechanicznie pasuje Telpod lub Noble. Zwykłe, tanie niehermetyczne alpsy też podejdą. Trzeba tylko trochę skracać ośki.

BeerfaN · 3 Września 2006

Gałka selektora zeszła po bezpośrednim ukierunkowaniu agresji na nią.

Wymieniłem na razie tylko kondensatory w torze audio na panFC. Warto było, dźwięk wybrzmiewa dłużej, bas krótszy, trochę czyściej gra. tylko na bardzo wysokich tonach słychać jakieś zniekształcenia.

**McGyver** · 3 Września 2006

A mówiłem żeby elektrolity z toru audio poszły won. W torze audio mają rację bytu tylko foliowce, z elektrolitów jedynie Black Gate N (w tym wypadku nieakceptowalne ze względów cenowych), a w ostateczności Elna Cerafine lub Silmic albo Nichicon Muse. Ale prościej dać Jantzena, choć duży.

BeerfaN · 17 Lutego 2007

Reaktywacja

cz ten

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

potencjometr podejdzie?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

**McGyver** · 17 Lutego 2007

Nie zmieści się. Kup Noble albo zwykłego Alpsa niehermetycznego. W ostateczności Telpoda.

BeerfaN · 17 Lutego 2007

Telpody ostatnio jak w sklepie sprawdzałem, to miały odchyłki po 30%.

Macie jakieś namiary na Noble i zwykłe Alpsy? Na allegro ostatnio brak.

BeerfaN · 23 Lutego 2007

Na allegro są noble, ale 2x50k

W moim kd261 nigdy nie dałem głosniej niż jakieś ćwierć obrotu. Dodatkowo pot. jest bardzo czuły i przekręcenie o milimetr potrafi dać "głośność niemożliwą".

W/g schematu siedzi tam 2x100k - czy 2x50 nie spowoduje, że już wogóle nie bedzie się dało ustawić niskiej głośności?

**McGyver** · 23 Lutego 2007

Tutaj jest istotna nie tyle wartość co raczej rodzaj charakterystyki. Chinole wstawili tam typ A (liniowy) stąd tak paskudnie niewygodna regulacja. Do głośności powinno się stosować charakterystykę logarytmiczną (B). Możesz zatem wstawić 47k (50k) byle był logarytmiczny.

BeerfaN · 5 Marca 2007

potencjometry noble z allegro mają za krótką oś - 6 zł w błoto..

Korzystając z okazji (trochę zajmuje rozebranie tego wzmacniacza) podmieniłem czerwone przewody na płytce przedwzmacniacza na srebrzankę oraz zbocznikowałem kondy w torze audio (wcześniej podmienione na panasonic FC) wimą mkp 680nF.

Dźwięk jest klarowniejszy, ale niestety wyraźniej też słychać jakieś nieczystości w najwyższych tonach.

**McGyver** · 5 Marca 2007

Wypiernicz te elektrolity z toru audio w ogóle. Zostaw tylko kondensatory za potencjometrem, ale je zastąp foliowymi 4,7uF 9to te na płycie końcówki obok gniazdek kabli sygnałowych). Nobla możesz mi sprzedać, przyda się.

kubedes · 5 Marca 2007

BeerfaN, 5 Mar 2007, 11:15

>potencjometry noble z allegro mają za krótką oś - 6 zł w błoto..

z własnego dośwadczenia wiem że potencjometry to wyrzucona kasa w błoto.

testowałem te "noble" z allegro i tańsze alpsy, nie wspominając o telpodach i tanich "chińczykach"

nie wiem jak z droższymi potkami, ale to już spory wydatek...

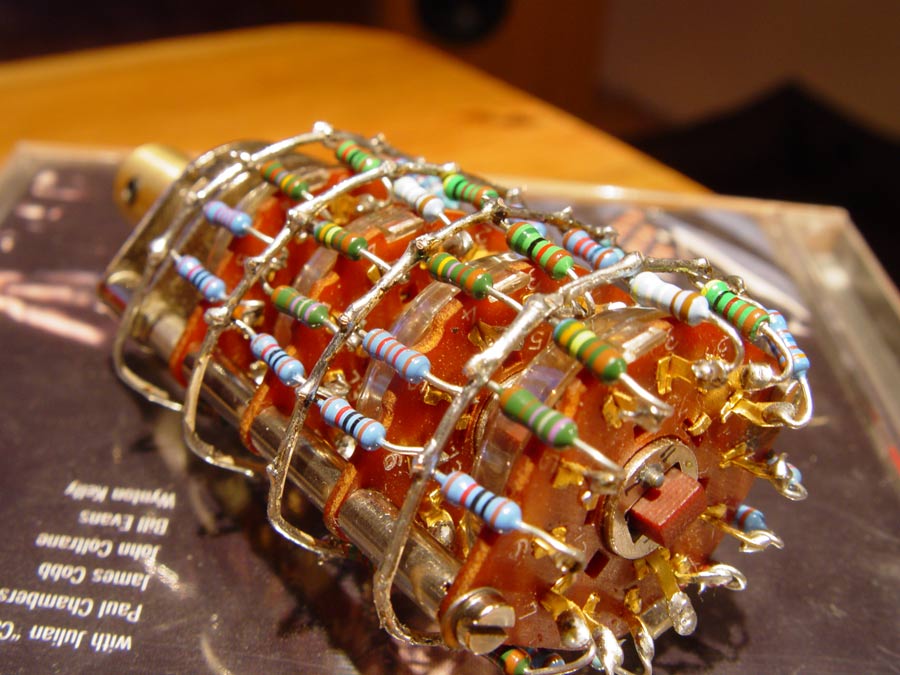

muzyka zagrała dopiero po wypieprzeniu potka i zastąpieniu go drabinką.

oporniki Vithroma 1% po 40 groszy.

sygnał nie biegnie przez długie okładziny potka, tylko przez max 2 oponiki - drabinka ledder type.

poszukaj może znajdziesz miejsce do wsadzenia drabinki, a jak nie to regulację głośności daj na zewnątrz.

program do liczenia drabinek jest tu:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

PZDR

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

BeerfaN · 5 Marca 2007

Mam pewne opory przed wywaleniem kondów na wejściu. A nuż moje wiekowe radio puści stały prąd i przedwzmacniacz oszaleje?

**McGyver** · 5 Marca 2007

No to wywal C113, C115 i C126 a C135 i C212 zastąp Jantzenami 4,7uF.

naprawiak · 13 Maja 2008

Witam

Trafił mi się naprawdę okazyjnie Conrad KD-261 ;) jeden minus to popalone kilka elementów w jednym kanale (6rezów i ze 3 kondy wybóchły) no ale myślę, da rade to naprawić niskim kosztem.

Lub wywalić bebechy i wstawić nowe serce w formie symka...

I tu mam dylemat co zrobić, nie wliczając wpływu preampa tego wzmaka,

ile gorzej końcówki Conrada graja od Symka, bo brzmienie chyba w podobnym kierunku podąża... ?

Dodam, że na stanie mam końcówki symasyma (no ale jedna para tranów noi nie przystosowane do takich napięć jak w Conradzie, pewnie musiałbym nowe trafo kołować :/ )...

Proszę o poradę...

Pozdrawiam

**McGyver** · 14 Maja 2008

Na inne trafo tej wielkości co to w KD261 wydasz kupę szmalu.

naprawiak · 14 Maja 2008

no właśnie tego sie obawiam... pchać się z kasą w nowe cześci jak dużo lepiej mieć nie będę...

tutaj opisany jest ciekawie mod tego wzmaka:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

na Twoich doświadczeniach, tej strony i może co sam od siebie wprowadzę, zrobiłbym tą modyfikację, usuwając właśnie ten przedwzmacniacz...

pop podlaczeniu jednego kanalu i krotkim przesluchaniu ze znajomym, od razu bylo wiadomo, że wzmacniacz ma możliwości, dobra równowaga tonalna, dynamika na przyzwoitym poziomie, szczegółowość nienajgorsza, przestrzeń jako taką też dało sie zauwayć, po przyglądnieciu się jakości elementów od razu wiadomo, że modyfikacja tego wzmaka daje ogromne możliwości... no a puźniej więcej info znalażłem tutaj ;]

Do czego McGyver porównywałeś robione przez Ciebie wzmaki?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

**McGyver** · 14 Maja 2008

Końcówka Kody na pasywce gra gorzej niż z aktywnym preampem. Warunek-stuningować preamp, bo to co tam porobili z kondensatorami sprzęgającymi to jest porażka. Pisałem zresztą o tym powyżej.

Poza tym jakbyś chciał podmieniać opampy to trzeba wymienić stabilizatory z 18V na 15V. Nie każdy opamp wytrzyma +/-18V, więc lepiej je zmienić.

naprawiak · 14 Maja 2008

jak przyjrzalem sie wczoraj temu preampowi to zastanawiam sie, czy choc nie lepiej pominac pierwszy stopien wzmacniajacy...? przeciac kilka sciezek, podciagnac kablami, zadne cuda... dodatkowo potencjometr jest chyba za mocno preampem obciazony...

a sam stestowales jak wzmachol zachowuje sie z pre i bez pre, czy gdzies przeczytales? bo widze analogie do symasyma ze z pre dziala jeszcze niby lepiej, choc sam przeciez zly nie jest ;))

**arturp** · 12 Kwietnia 2012

Odgrzewam temat ponieważ reanimuję uszkodzonego KD 261 . Czy ktos mi może powiedzieć do czego służą pr-ki oznaczone na schemacie RP201 i RP202 ( obydwa po 500 omów ) . Jakie wartości nimi należy ustawić i w których punktach je mierzyć .

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

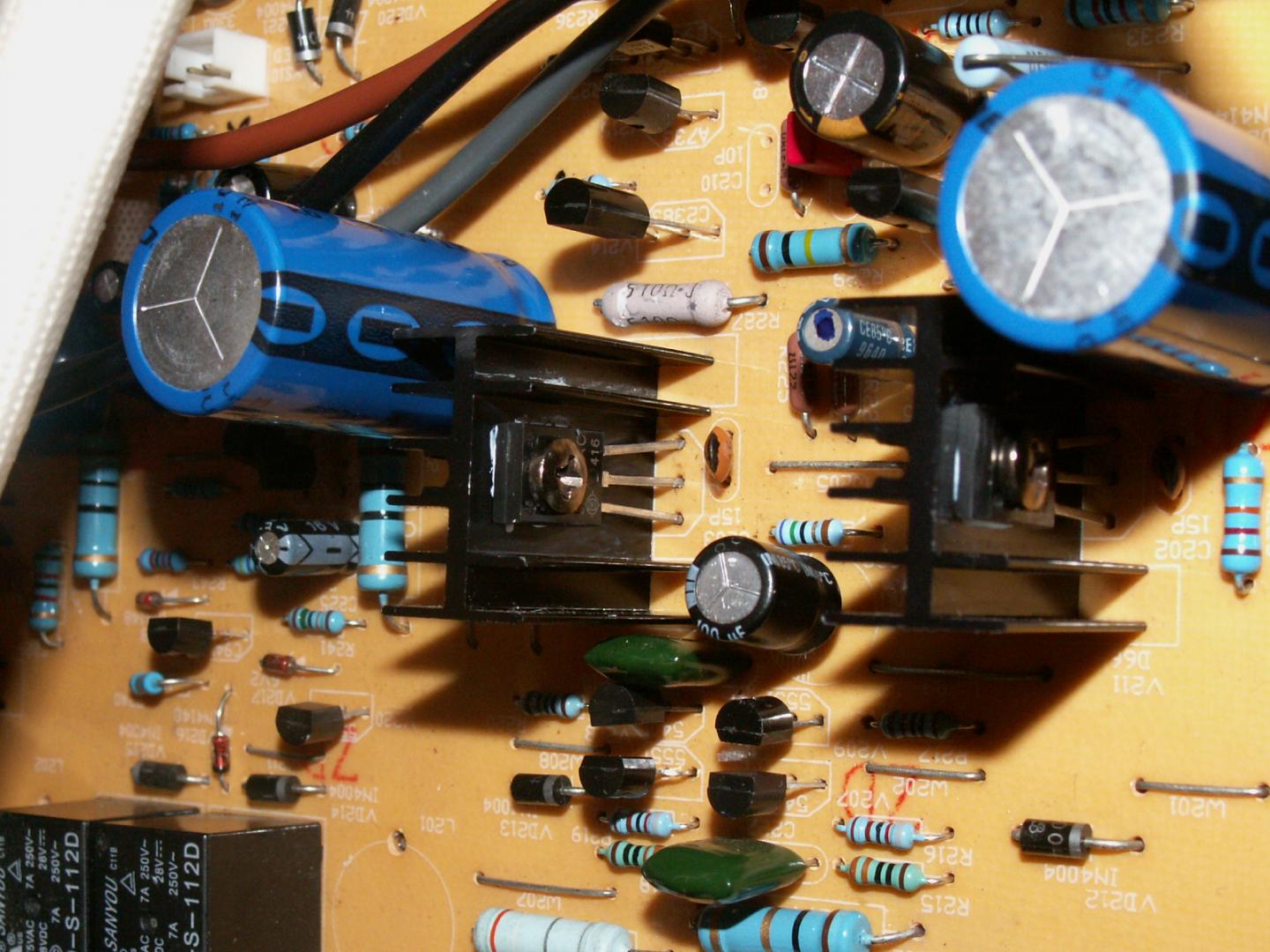

**arturp** · 15 Kwietnia 2012

- kabel zasilający zmieniony z 2x0,75mm na 2x1,5mm z solidną wtyczką

- końcówka mocy :

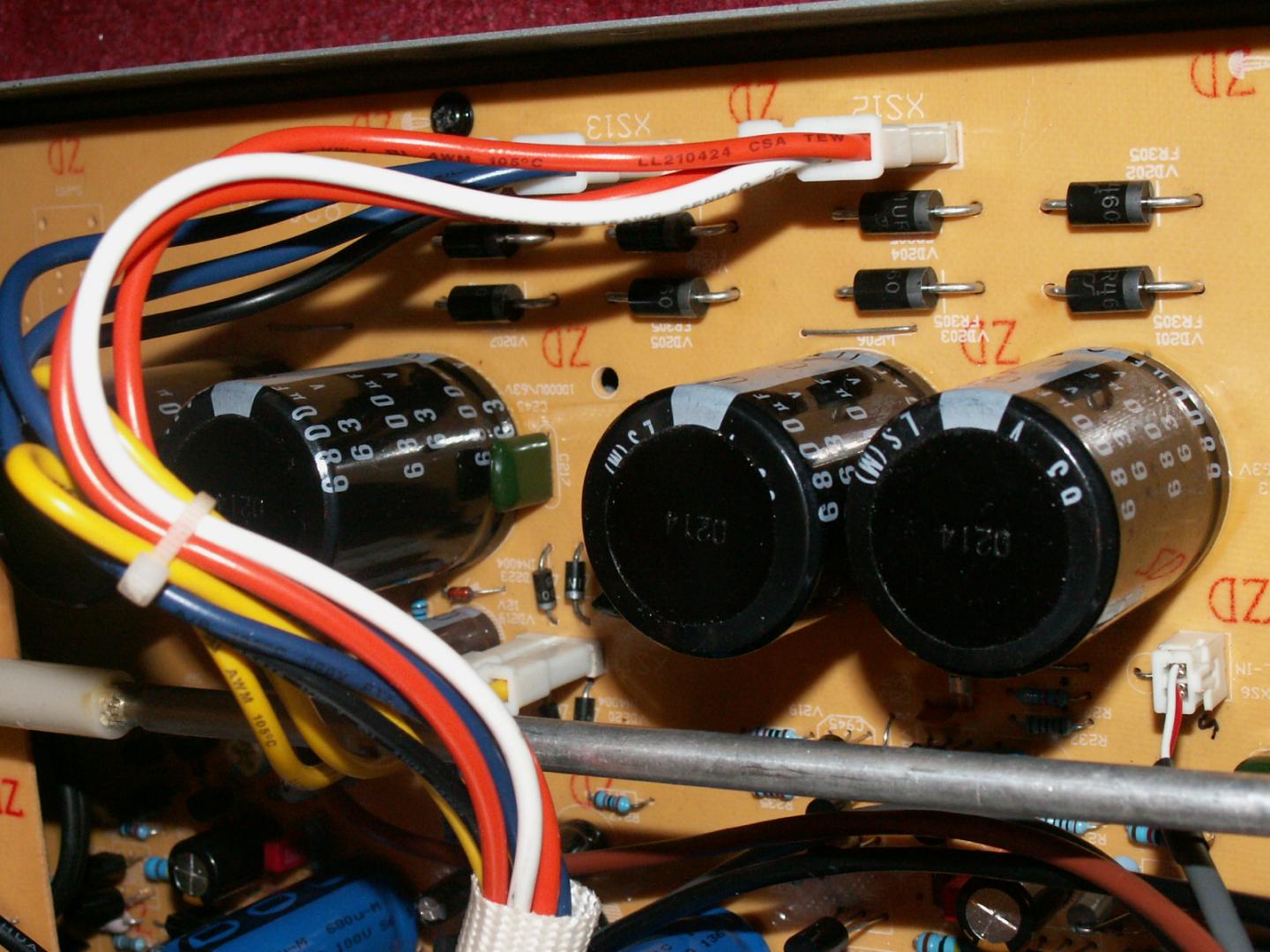

o kondensatory filtrujące zasilanie wymienione z 4x6800uF marki Paisan ( ? ) na 4x6800uF Nichicon

o diody prostownicze w zasilaczu wymienione z chińskich ,,zwyklasów” na MUR460

o wszystkie kondensatory wymienione na nowe BC Components , Panasonic FC , Nichicon Muse KZ

o wszystkie rezystory wymienione na metalizowane a w torze i sprzężeniu zwrotnym na metalizowane Dale

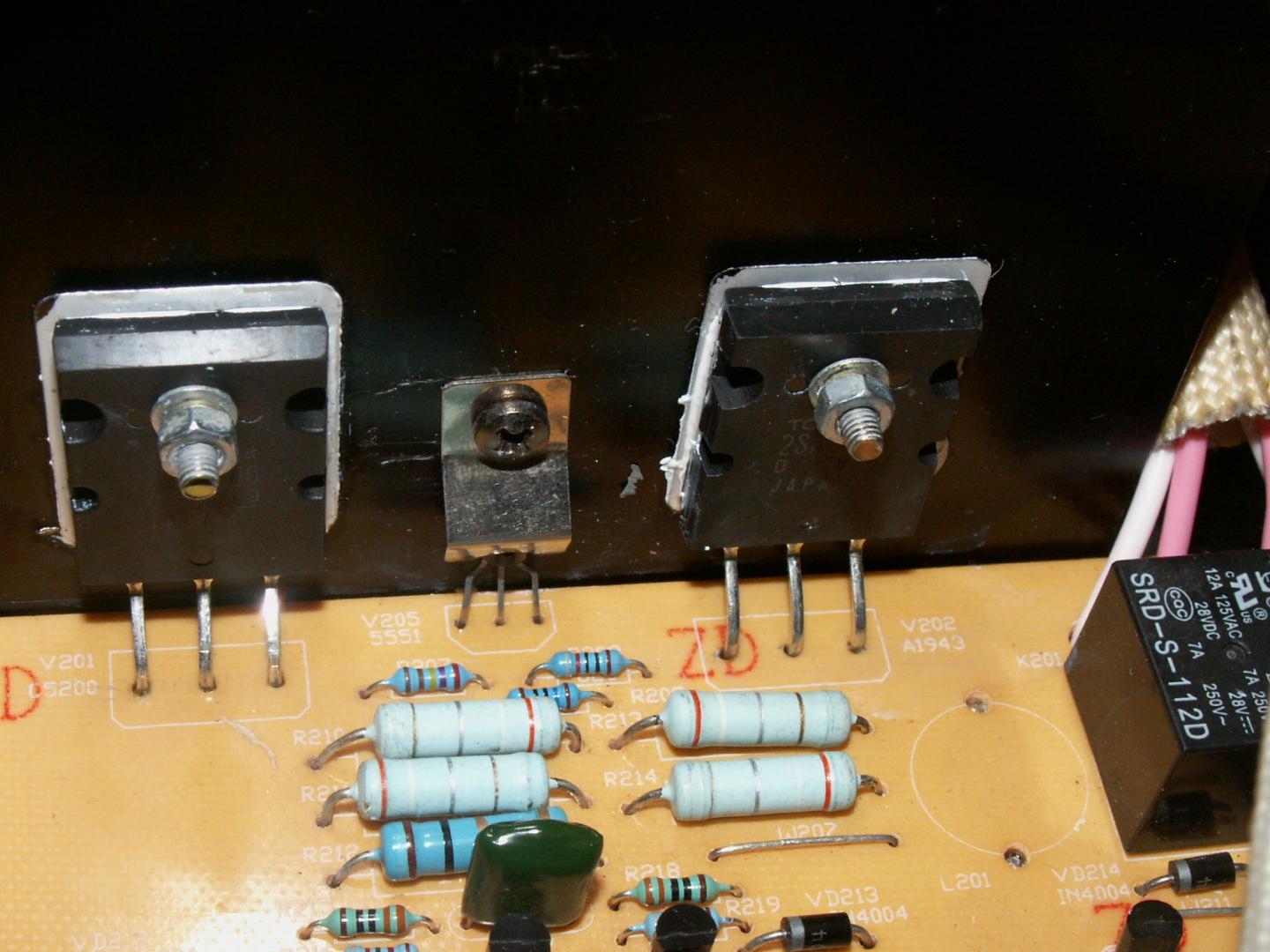

o niemal wszystkie tranzystory wymienione na nowe ,w tym wyjściowe na parowane Toshiba 2SA1943 i 2SC5200 a sterujące na oryginalne Hitachi

o wszystkie kondensatory w torze sygnału zastąpione zworami

o część kondensatorów ceramicznych zamieniona na styroflexowe

o wewnętrzne kable idące z płytki do terminali głośnikowych wymienione ze zwykłych kabelków sieciowych na głośnikowe Atlas

o cewki na wyjściu zastąpione zworami

o zwiększony Vbias

o ustawiony offset

o wzmocnienie zmniejszone z oryginalnych 48 do 24 przez zmianę rezystorów w sprzężeniu zwrotnym

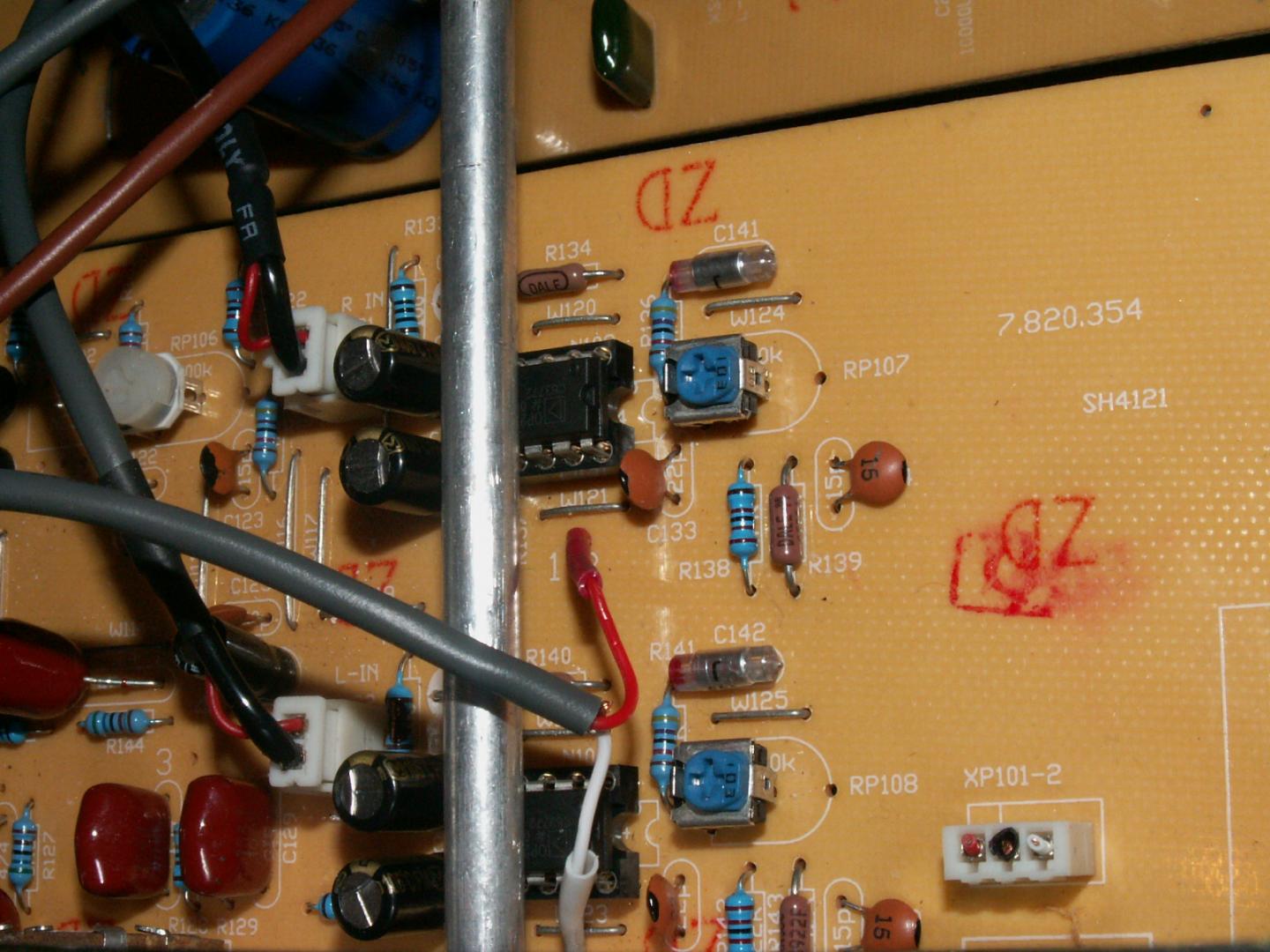

- preamp :

o zrobiłem jedno dodatkowe wejście z obejściem przełącznika wyboru źródła

o usunąłem sterowanie balansem i regulację barwy przez wylutowanie elementów i zrobienie obejścia

o opampy wejściowe wymienione z kiepskawych NE5534 na AcousticDevices OP27 i ustawienie offsetu niemal na 0,00mV ( preamp ma układ offset trim który nieco przerobiłem na potrzby OP27 J ) co pozwoliło wyeliminować kondensator wejściowy na końcówkę mocy

o rezystory w torze i sprzężeniu zwrotnym wymienione na metalizowane Dale

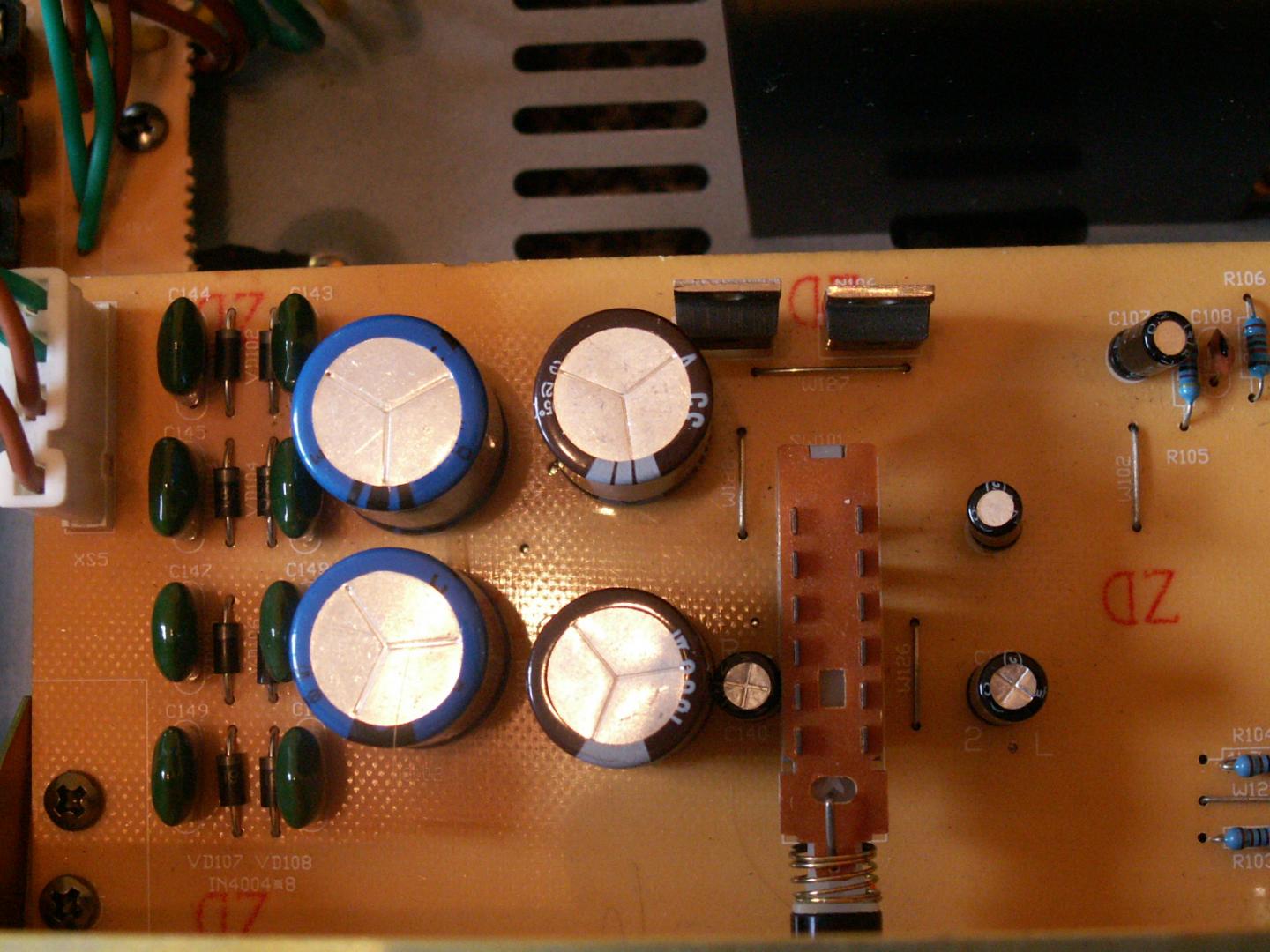

o kondensatory w zasilaniu wymienione na BC Components i Nichicon

o obniżone zasilanie opampów z +/-18V na +/- 15V przez wymianę stabilizatorów

o kondensatory zasilania przy opampach wymienione na Panasonic FC

o diody prostownicze wymienione na Schotky

Co warto jeszcze zrobić :

- wymienić potencjometr od Volume na solidny o charakterystyce logarytmicznej

- wymienić gniazda głośnikowe

- wymienić kable sygnałowe

- zrobić obejście na przekaźniki wyjściowe

Wzmacniacz jest tak cichy ,że po uruchomieniu myślałem ,że nie działa :-)

Niestety nie mogę powiedzieć wiele o dźwięku bo chwilowo nie ma dobrych głośników :-(
