MARANTZ CD50 Tuning

[daris666]

Dotykałeś taśmy lasera ? Nie mówię, że się uszkodził ale to bardzo delikatna część.

[lukaszLDZ]

Tak dotykalem. Zeby wyjac plyte drukowana kinieczny jestvjej demontaż. Tasma jest cała. Przed ponownym montażem trzeba jeden z jej koncow wlozyc w kieszen na płytce drukowanej, nie wiem, moze tutaj cos nue tak choć wyglada na włożona. Naped jak tylko wlacze zaczyna w srodku terkotac. Wysuwa sie tacka i nie mozna jej zamknac ręką.

[witek_z]

zdemontuj cały napęd i włącz i napisz co sie dzieje (wświetlacz i tacka)

[lukaszLDZ]

Wyswietlacz jest oki, naped cały czas wydaje dziwne dzwieki tak jakby chciał cos wczytac niezaleznie od tego czy płyta jest czy jej nie ma. Co jakies 5-10 sekund tacka otwiera sie... pare sekund i zamknie się, nie reagujac na wcisniecie jej reka lub tez z guzika.

[muda44]

Wlutuj stary elektrolit koło napędu .

[witek_z]

zdemontuj

[lukaszLDZ]

Elektrolit wymieniony na taka sama wartosć wiec kurcze czemu mialby miec wpływ.

[muda44]

Elektrolit wymieniony na taka sama wartosć wiec kurcze czemu mialby miec wpływ.

Pytasz czy wiesz lepiej ?

;)

[lukaszLDZ]

Brakło znaku zapytania; )

[muda44]

Ty się nie wymądrzej tylko lutownica i do dzieła ;)



Jak ten kond nie pomoże a taśma jest prawidłowo założona to masz dużą szansę że coś uwaliłeś .

[witek_z]

Ty się nie wymądrzej tylko lutownica i do dzieła ;)

to nic nie da i to nie będzie ten kond ponieważ i bez niego by grało, ale jak piszę żeby wyjął całkiem napęd i włączył to ma to w dupie.

jeśli nie taśma a chyba nie bo ma dziwne zachowanie tacki to chyba ESD

[muda44]

W CD 40 są 2 kondy w pobliżu napędu których się nie rusza a ich wymiana powoduje różne takie tam cuda .

[lukaszLDZ]

Tak jeden bipolar ktorego nie ruszalem i drugi zwykly którego podmienilem. Moze dzis mi sie uda zajrzec do srodka to zobaczymy.

[witek_z]

W CD 40 są 2 kondy w pobliżu napędu których się nie rusza a ich wymiana powoduje różne takie tam cuda .

te dwa kondy to tylko wygładzenie napięcia - nic wielkiego.

[lukaszLDZ]

Otóż tak na szybko wlutowalem staregi konda i to samo. Jutro za dnia pokombinuje z tym napędem jak mowisz Witek. Ta tasma jest krotka i ciezko ja włożyć przy powtornym montazu plytki. Moze nuedostatecznie siedzi ale wyglada na dobrze wlozona. Jeszcze jedna kwestia to kruche kable od trafo do wtyczki na plytke te cienkie. Chyba ze 3 razy przylutowywalem. Moze tu jest piec pogrzebany i po prostu gdzieś zwarcie jest. Dobrze ze mam drugie cd juz to chociaz jest na czym sluchac.

[muda44]

te dwa kondy to tylko wygładzenie napięcia - nic wielkiego.

A jednak jak kilka razy próbowałem je podmienić był problem z odczytem płyt .



Ta tasma jest krotka i ciezko ja włożyć przy powtornym montazu plytki.

Musisz czym ja przytrzymywać przy wsadzaniu i dopiero docisnąć blokadę

[lukaszLDZ]

Tak tez robie lecz nie wiem czy ona czasem z milimetr sue tak czy siak nie wysunie. Zaciskam blokade i dopiero uwaznie montuje plyte. Moze jakis inny patent na to?

[muda44]

Sprawdź jeszcze biały plastik od mechanizmu który naciska mikroczujnik na PCB od otwierania / zamykania tacki

[lukaszLDZ]

Niestety posprawdzalem wszystko i lipa chyba bede szukal dawcy tak aby przelozyc płytkę tylko

[lukaszLDZ]

Muda jaki bialy plastik masz na mysli. Ten mikrostyk na pcb jak wkładam plytke z powrotem do cd laduje w pustce nic go nie dociska.

[witek_z]

Muda jaki bialy plastik masz na mysli. Ten mikrostyk na pcb jak wkładam plytke z powrotem do cd laduje w pustce nic go nie dociska.

Ten mikroprzełącznik to czujnik dla mikroprocesora, rozpoznaje w jakim położeniu jest tacka.

Gdy tacka jest zamknięta wyłącznik jest zwarty, gdy włączysz przycisk otwarcia procesor podaje napięcie na silnik i tacka się wysuwa, gdy to nastąpi mikroprzełącznik znów zostaje zwarty i jest to sygnał aby wyłączyć silnik.

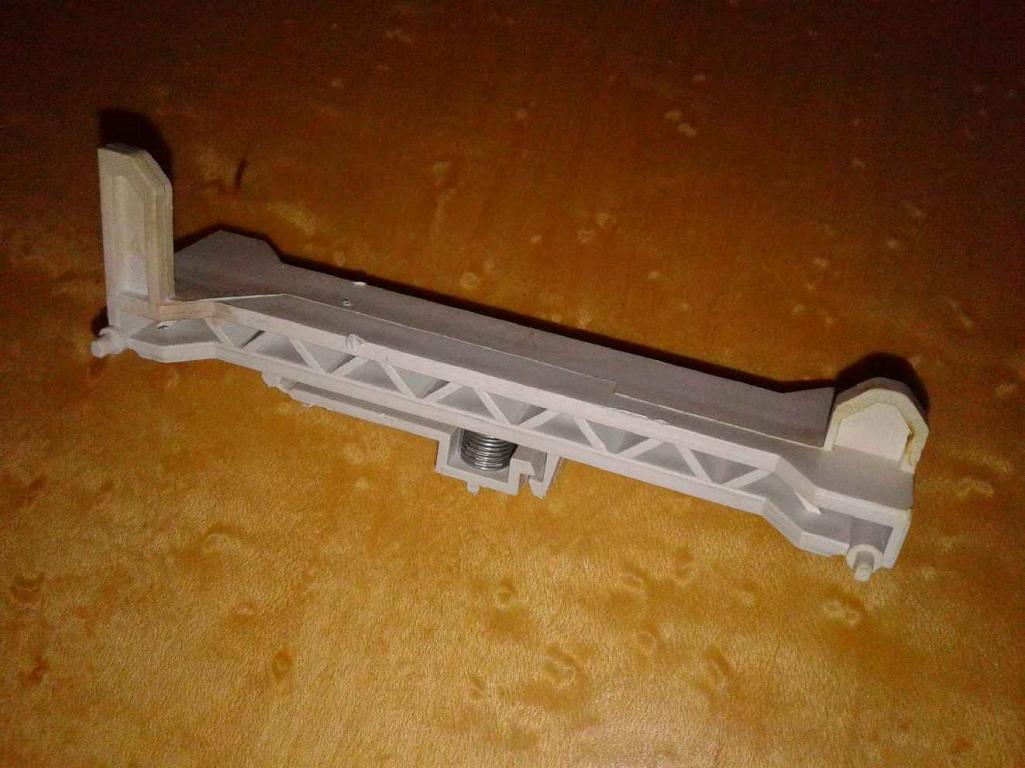

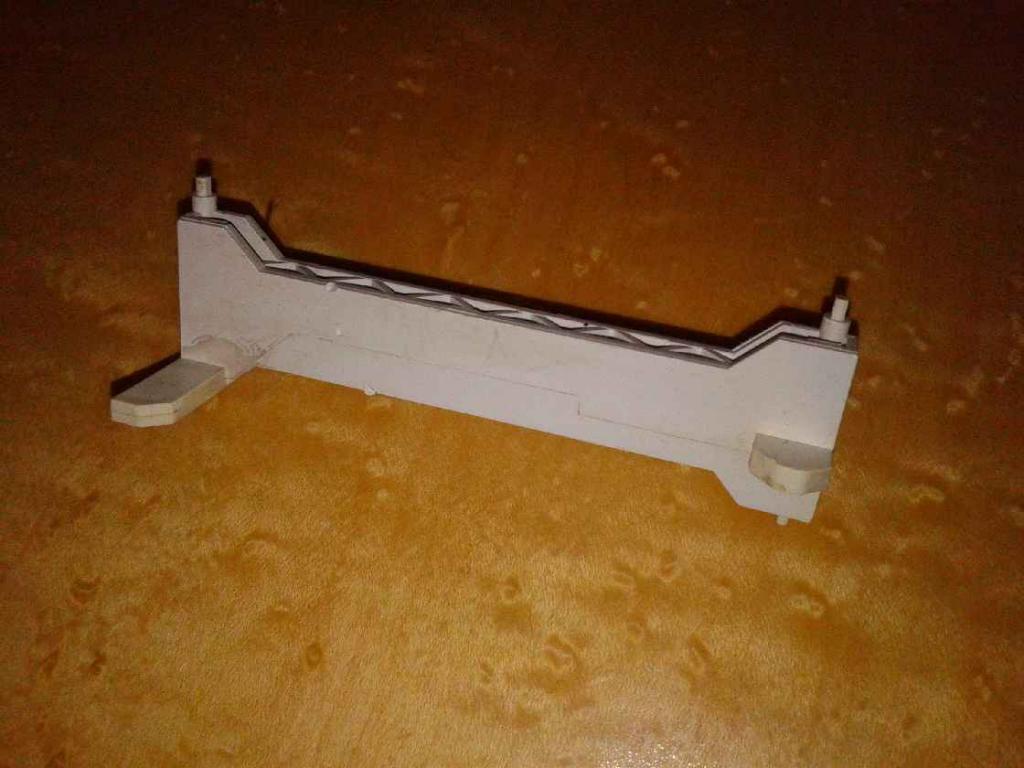

Jest w tym modelu biały plastyk który współgra z mechanizmem transportu płyty, wkłada się go od dołu.

To rozwiązanie jest bardzo upierdliwe ponieważ jeśli chcemy podłączyć transport do odchylonej PCB plastyk zawsze wypada.

[lukaszLDZ]

Otóż sprawdzilem i żadnego bialego plastiku nie ma ake tu jest trop. Na probe zwarlem to tacka sie zamknela i zaczelo czytac plyte. Owszem nawet podlaczylem zeby zerknac jak gra i gra ake tylko jeden kanal i jak wylaczam cd to w glosniku słuchać pykniecie. Nie wiem czy ten palstik zgubilem czy jak

[witek_z]

cyknąć fotkę?

[lukaszLDZ]

Poprosze. Jak to dorobic i czemu gra tylko jeden kanal a plytka zaraz pod kondami zasilajacymi jest ciepła juz po minucie

[witek_z]

proszę

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[muda44]

Kurcze , Ty nie pij tyle jak coś robisz ;)

Zeby taki duży element zgubić ?

;)

[lukaszLDZ]

Kurcze dalbym sobie glowe uciac ze tego nie bylo. Cholera fakt ale byl tylko jeden browar tak na rozruch to bez przesady :) musze to gdzies znaleźć. Nie zmienia to faktu ze nawet jak znajde i ogarne napęd pozostaje kwestia o ktorej pisalem wyzej. Brak sygnalu z jednego kanału.

[daris666]

Cholera fakt ale byl tylko jeden browar tak na rozruch to bez przesady :)



Przyznaj się, było więcej :)

[witek_z]

plastyk ma 8.5 cm długości, oj coś mi się zdaje że ten jeden browar to tak na utrwalenie butelki (0.5L)

[lukaszLDZ]

Dobra znalazłem go :) jest tam nawet sprężynka, dzis go wrzuce w jego miejsce docelowe no i musze uporac sie z tym jednym kanałem i pyknieciem w głosnikach podczas wyłączania cd.
