Lampowy wzmacniacz słuchawkowy DIY

[naprawiak]

na Tonsilach SD-426 -> 600ohm!, ale dla testu czy dziala podlaczalem sluchawki media-techu za 15zl :P tez smigaly i jakos nienajgorzej graly, a nie maja wiecej jak 16ohm pewnie...

[kwierzyk]

>precz - 6AS7 to to samo co 6N13S, zamiast 6AS7 można też dać 6080, mam nadzieje że nie pokręciłem nazw tych lampek :)

[kwierzyk]

co za byk, miało być pkrecz ;) przepraszam

[bomarek]

Zbudowałem kilka wzmacniaczy ale dla mnie też ten ze schematu powyzej gra najlepiej. Słucham tak jak widać na Beyerdynamic DT990 600 ohm i DT880 edycja 2005. Do tego wzmacniacza włożyłem także kartę dźwiękową na PCM2702 na płytce Msfalcona.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kwierzyk]

Bomarek, a czy miałeś okazję słuchać tego wzmacniacza na 6N13S ?

[bomarek]

Zbudowałem ten wzmacniacz w wersji testowej i na tym skończyłem. jest to wtórnik katodowy, poza efektownym wyglądem niczym sie nie wyróżniał. Mogę tylko poradzić aby nie bawić sie w stabilizację napięcia żarzenia, ja żarzyłem napięciem zmiennym i jakoś nie zauważyłem na lampie oscyloskopowej brumu. W filtrze napięcia anodowego stosowałem dławik 10H ale także filtr CRCR dobrze się sprawował. Zbuduj sobie ten z zamieszczonego wyżej schematu, tylko warunek słuchawki wysokoomowe.

[kwierzyk]

no właśnie nie bardzo mam wysokoomowe, czy na początek ten na 6n13s będzie ok ?

[naprawiak]

jak masz 32ohm lub wiecej to nie masz sie czym przejmowac tylko budowac tego otl'a na czterech triodach ;)

[Gotomik]

32omy duże obciązenie, ale otl j/w daje sobie radę, choc przy wyższej głośności trochę słuchawki pierdzą, ale to granic bólu w uszach :) Mam narazie Kossy UR15 i wzmak daje radę

[barszczyk]

Witam wszystkich



Przepraszam Was wszystkich, ze to tak długo trwa,

zakład odpisał mi, ze pcb zostaną wysłane do mnie 04.02

a ze teraz jest dla mnie dosc gorący czas [sesja] to prosze o jeszcze troche cierpliwości

[kwierzyk]

Tak się składa że mam 2 takie lampki, ale zdecydowanie wolałbym zostać przy jednej - bo ona wcina strasznie dużo prądu na żarzenie, no i transformator byłby potrzebny kolejny... automatycznie rośnie waga i rozmiar. A na max głośności nie mam zamiaru słuchać raczej. Jak już ruszy z miejsca, to stanowczo trzeba będzie nazbierać na wyso-omowe nauszniki.



Czy moglibyście zaproponować jakiś układ zasilania anodowego do tego wzmacniacza ? Póki co jestem przy rozwiązaniu ze strony gdzie znalazłem schematy itd a mianowicie :



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Jak myślicie ? Powinno się chyba sprawdzić ? Jest niby stabilizacja i w ogóle, ale jeszcze tego nie uruchomiłem :) Poproszę o jakieś opinie, uwagi

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[mirfak]

Ponawiam pytanie,

czy poskładał już ktoś pre pkrecza? jak gra, brum etc?

pozdrawiam

[naprawiak]

plytka teoretycznie jest zaprojektowana bardzo dobra juz pod tego otl'a na 4ech triodach, jest ktos chetny robic zamowienie, zbierac ludzi?

ja mam male problemy z brumem bo mam go na pajaka w plastikowej obudowie bez uziemienia w gniazdku, wiec plytka mnie tez by ratowala

pozdrawiam

[pkrecz]

Temat wątku doczekał się wreszcie płytki. Płytka zaprojektowana pod układ wzmacniacza słuchawkowego tego na czterech triodach 2 x E88CC + 2 x ECC82. Jak WAM się podoba wstępna koncepcja tego wzmaka ? Konstruktywne uwagi mile widziane.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Gotomik]

Płytka już jest:)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Gotomik]

pkrecz





zrób miejsce na wielkei kondy C1 :) bo sie chyba nie zmieszczą

[pkrecz]

No to są dwie :))))

[pkrecz]

Celowo tych dużych kondów wyjściowych 10uF nie umieszczam na płytce bo jest to bez sensu. Są za duże. Zrobiłem tylko wyprowadzenia, a każdy i tak da co innego :))))) Lampy podobnie jak w moim PRE instalowane od strony druku.

[Gotomik]

Te C1 to na 400V muszą być do tego wzmaka, nie wiem czy gabaryty mniejsze znajdziesz

[pkrecz]

>Gotomik

Dlatego są poza PCB :))))

[dolphin123]

barszczyk jak plytki ?

[Gotomik]

no fakt :)) hehe

[dolphin123]

masz barszczyk juz plytki ?

[barszczyk]

Witam wszystkich



PCB dotarły wczoraj do mnie!! j

Jednak będe mógł je wysyłać dopiero od 18ego! powodem jest sesja, a nie moge sobie pozwolic na zawalenie :-].

Proszę więc uzbroić się w jeszcze trochę cierpliwości



Dzieki wszystkim!

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kwierzyk]

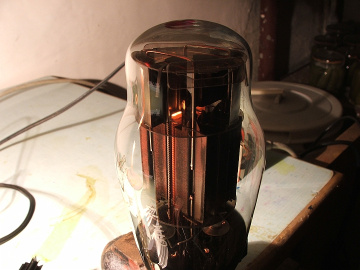

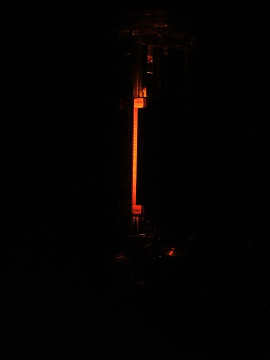

Uruchomiłem prototypowy układ zasilania dla 6N13S, świeci się całkiem ładnie :) może dzięki takim poglądowym fotkom ktoś jeszcze skusi się na zbudowanie tego OTL'a

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Gotomik]

Mnie interesują takie DUŻE bańki :)

[Kajo]

Witam



Co do tego wzmaka słuchawkowego na 6n13s to dużo było na stronie Bryan-a ( zmienił teraz adres swojej stronki ) gdzie było opisane krok po kroku jak jego OTL ewoluował . Był także jakiś czas temu wątek o tym wzmaku . Sam mam wszystkie części do niego i miałem zamiar zbudować tego OTL-a .

Tylko cały czas miałem zamysł aby połączyć funkcję wzmaka słuchawkowego z przedwzmacniaczem a niestety ten OTL się nie nadaje . Nawet koorespondowałem z Bryanem co można zrobić aby z tego OTL zrobić także przedwzmacniacz . Stwierdził że możliwe tylko będzie problem z mikrofonowaniem lamp a w szczególności tej dużej banki 6n13s bo sam w finalnym projekcie OTL-a ma jeżeli się nie mylę w stopniu końcowym dwie 6n14s.

Bryan sam stwierdził że projekt który się przewijał w wątku a zbudowany na 4 triodach 2xE88CC i 2xECC82 ( jeżeli się nie mylę projekt " Kamyka" ) bardziej się nadaje na combo czyli wzmak/przedwzmacniacz .



Pozdrawiam



Kajo

[Gotomik]

oto Bryan

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Kajo]

Witam





To chyba jego wejsciowy projekt wzmaka wzięty ze strony headwize i trochę zewoluował . Chyba mam jego ostateczną wersję więc jak nie będzie miał nic przeciwko to mogę wkleić .

Co do tych ostatecznych lamp wyjsciowych jakie zastosował to miały być militarne 6s19Pe . Sorry za pomyłkę .



Pozdrawiam



Kajo

[vuy]

Witam wszystkich serdecznie ;)



Obserwując od dłuższego czasu wątek, w miedzyczasie odpaliłem ''pająka'' OTL-a na 4

triodach 2xE88CC i 2xECC82 (projekt A.Kamyk),wygrzał sie przez pare dni i słuchając go

proponuje niezwłocznie utworzyc liste na PCB pod ten projekt (myślę i podzielam zdania że

koledzy ''Gotomik'' i ''p.f.pawlikowski'' wiedzą co mówią ) ;)



co koledzy na to ja oczywiście jestem za;)



Lista PCB OTL 2xE88CC i 2xECC82 (A.Kamyk)

1. vuy
