W końcu udało mi się skompletować cześć i złożyć tego wzmaka. Jednak dwie rzeczy mnie niepokoją i nie mogę sobie z nimi poradzić. Na wyjściu bez podłączenia sygnału na lewym kanale mam -35,8 mV a na prawym -38,4 mV stałej . W tej chwili wzmacniacz operacyjny to NE5532. Testowałem też na AD8066 stała była trochę mniejsza ale też mocno ponad 20 mV dochodząca do 30mV. Nie mam pojęcia czym to może być spowodowane i jak się z tym uporać. Używam zasilania zintegrowanego na lm7912 i lm7812. Kondensatory w zasilaniu w tej chwili Philipsy 4700uF a wcześniej Rubycony ZL 2200uF. Za stabilizatorami Rubycony ZL 100uF. Przy NE5532 również Rubycony ZL 100uF. Przy TPA Panasonic FC 10 uF. Kondensatory 100nF w tej chwili Wima a wcześniej jakieś smd. Rezystory MMELF 1%. Na razie jest bez potencjometru. Głośność reguluje w źródle. Drugim problemem jest natomiast to, że wzmacniacz jak na mój gust ma za duży szum. Myśląc, że to ten NE5532 tak szumi podmieniałem na chwilę na AD8066 jednak na nim też szumi. Może po prostu jestem wyczulony ale porównując do np. MxM (gdzie jest dosłownie cisza w słuchawkach) to ten szum niestety rzutuje na mój odbiór tego wzmaka. Nie mam już pomysłów i kompletnie nie wiem jak sobie z tymi problemami poradzić. Może ktoś ma jakieś pomysły?

[nikifor]

Moder<> Dlaczego zdecydowałeś się na zmiane kondensatorów głównych na zasilaniu z rubicon-zl 2200uf na philipsy 4700uf,czyżby philipsy były lepsze?

[ace99]

Popraw luty - może pomóc. Spore napięcie na wyjściu biorąc pod uwagę ze to wzmacniacz na opampie. Ja mam zamontowanego OPA2107 i na wyjściu jest 0.5-1mV na każdym kanale.

[kw]

Miałem podobnie. W zależności od wo napięcie było ok -60mV do ok +60mV. Teraz czekam na AD8066. "Goły" TPA dawał pojedyńcze mV.

[Moder]

Moder<> Dlaczego zdecydowałeś się na zmiane kondensatorów głównych na zasilaniu z rubicon-zl 2200uf na philipsy 4700uf,czyżby philipsy były lepsze?



Na razie ciężko mi się skupić na jakości muzyki przez ten dość wysoki poziom szumu. Dlatego w tej chwili nie pokuszę się o porównanie tych dwóch kondensatorów. Jak uporam się z problemem szumu chętnie je przetestuję.



Popraw luty - może pomóc. Spore napięcie na wyjściu biorąc pod uwagę ze to wzmacniacz na opampie. Ja mam zamontowanego OPA2107 i na wyjściu jest 0.5-1mV na każdym kanale.



Luty są ok. Ale podążając za twoją sugestia poprawiłem luty. Stałe na wyjściu bez zmiany. Problem jest w czymś innym.



Miałem podobnie. W zależności od wo napięcie było ok -60mV do ok +60mV. Teraz czekam na AD8066. "Goły" TPA dawał pojedyńcze mV.



Czy napięcie sprawdzasz na "gołym" wzmacniaczu, bez podłączonego źródła? U mnie te napięcia występują na gołym wzmacniaczu.



Udało mi się częściowo to zniwelować. Zmniejszając wartości R1 i R2. A teraz pytanie za co one odpowiadają i czy można je sobie tak bezkarnie zmienić? Wiem, że najpierw powinienem zapytać a dopiero później zmieniać :) . Ale widziałem w innym projekcie z TPA, że miały one mniejszą wartość dlatego postanowiłem to przetestować. W tej chwili z włożonym AD8066 mam na lewym kanale 0,8 mV a na prawym 1,6 mV stałej na "gołym" wzmacniaczu.



Ale dalej pozostaje problem zbyt mocnych szumów tego wzmaka. Zmieniłem wzmocnienie WO podmieniając 330R na 1K. Oczywiście jest teraz ciszej więc i szum jakby trochę mniejszy :) ale nie wiem czy zmierzam w dobrym kierunku i czy tą drogą podążać dalej aby zmniejszyć szumy do poziomu niedokuczającego ? Jak ktoś ma jeszcze jakieś pomysły lub miał podobny problem i udało mu się go zlikwidować to poproszę o rady.

Mógłbym pewnie ustawiać źródło na dużą głośność a potencjometr wstawić na wyjście wzmacniacza i nim regulować głośność na słuchawkach co zwiększyło by poziom sygnału względem szumów i stały by się one niesłyszalne ale takie rozwiązanie chyba jest mało audiofilskie ;) ?

[kw]

Tak- mierzyłem napięcia bez podłączonego źródła ale miałem potek na wejściu. Jak podgłaszałem rosło stałe na wyjściu. TPA wzmacnia nap stałe które wychodzi z WO. Ale najdziwniejsze są te szumy u Ciebie. Można sprawdzić co jest tego przyczyną. Wyjmij WO i zobacz czy "goły" TPA też szumi.

[blackboy]

Sprzedam PCB z wlutowanym układem pod ten wzmacniacz.. Cena 50PLN z wysyłką.. Zapraszam na PW..

[Mateusz_W]

Polecam płyteczkę Pkrecza, żadnych brumów, żadnych stuków przy wł/wył,a płytka przeżyła wymianę przewodów :)

[pkrecz]

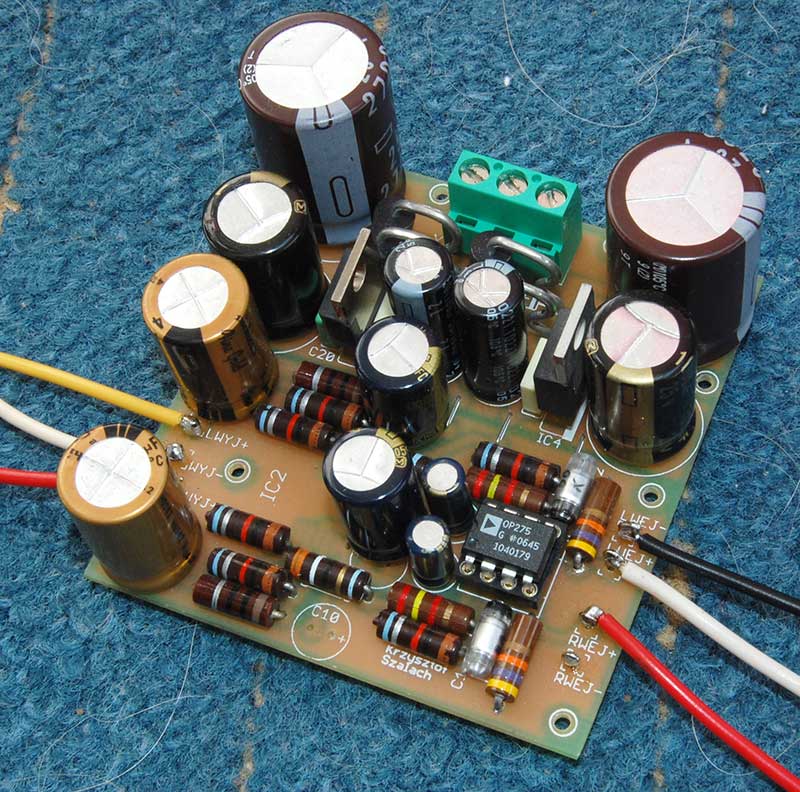

Zostało jeszcze kilka sztuk PCB, a i gotowy moduł też się znajdzie :)))

[Moder]

Tak- mierzyłem napięcia bez podłączonego źródła ale miałem potek na wejściu. Jak podgłaszałem rosło stałe na wyjściu. TPA wzmacnia nap stałe które wychodzi z WO. Ale najdziwniejsze są te szumy u Ciebie. Można sprawdzić co jest tego przyczyną. Wyjmij WO i zobacz czy "goły" TPA też szumi.



W końcu znalazłem chwilkę aby znów pogrzebać przy tym wzmacniaczu. Po wyjęciu WO i podpięciu się źródłem w miejscu wyjść z WO czyli przed R7, R8 szumu prawie nie ma. Jest on ledwo słyszalny (gdyby tak było z włożonym WO to już było by super). Od razu napiszę, że problemem raczej nie jest kiepskiej jakości (podróbka) WO gdyż testowałem już na 3 różnych NE5532, AD8066, AD8397 i na wszystkich jest to samo :(. A AD8066 i AD8397 używałem w innym wzmacniaczu i tam szumu nie było.
