Jocko Clocko

ibuks · 22 Maja 2006

Również odebrałem przesyłkę. Wielkie dzięki!

Weź to teraz człowieku poskładaj :)

adik · 22 Maja 2006

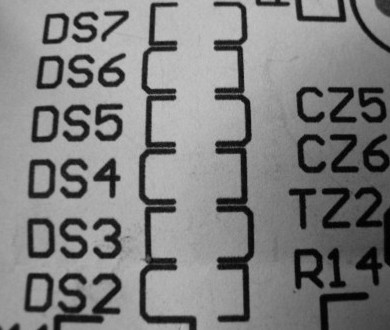

Poskładałem wszystkie elementy smd, mimo że muszę zakówać do egzaminu specjalizacyjnego. Nie było to wcale takie trudne, jednak mam prosbę do tych, którzy zmontowali clocka, lub do samego Twórcy. Pewnie w końcu wymysliłbym jak polutować diody led, ale mam mało czasu oraz boje się że coś sknocę mimo wszystko. Diody mają od spodu symbol w kształcie litery "T" . Mógłby ktoś dorysowac do fotek, które wkleję jak je umieścić przy założeniu, że literka "T" jest od spodu- czyli tak jak diody sa lutowane na płytce. Jeśli ktoś dorysowałby sznureczek literek w pionie, oraz oznaczył "samotną" diode w ten sam sposób, byłbym bardzo wdzięczny, i pewnie nie tylko ja.

Pozdrawiam

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

DeTom · 22 Maja 2006

Powodzenia

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

adik · 22 Maja 2006

DeTom

Wielkie dzięki!!

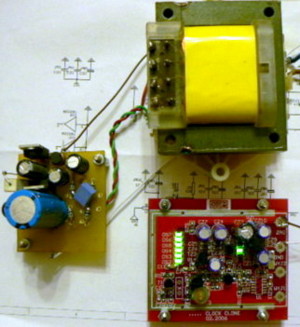

Clock wkrótce zagra, osobny zasilacz już te z zbudowałem

Rambo · 22 Maja 2006

polaryzację diod można jeszcze sprawdzić bateryjką 1,5 V lub omomierzem po wlutowaniu, wtedy jest pewność że dobrze zostały ułożone

Kurt · 22 Maja 2006

Moze znajdzie sie jeszcze jakas wolna plyteczka do clocka lub caly kit ? ;)

bartezzz · 22 Maja 2006

właśnie, czy planowane jest kolejne większe zamówienie?

DeTom · 23 Maja 2006

Mógłbym zrobić kolejną partię ale ile jest ewentualnych chętnych ? Niestety części SMD musze kupować min. po 100szt. a i płytki są nieco tańsze przy większej ilości więc dobrze byłoby żeby zebrało się parę osób. Niniejszym otwieram więc wstępną listę na nowe kity. Proszę o wpisy zainteresowanych.

magazynier · 23 Maja 2006

>DeTom

jeden kit bez kwarcu poproszę

Rambo · 23 Maja 2006

De Tom - gdyby zbywało Ci części SMD do jednego kompletu a najlepiej pozostałych też to z chęcią będę chętny

Jenkins · 23 Maja 2006

No to jeszcze raz sie deklaruję na komplecik.

lancaster · 23 Maja 2006

Ja też deklaruję komplecik, chociaż jeszcze nie mam poprzedniego;)

Detom, kiedy można się spodziewać?(wszystko wiem:)), pytam orientacyjnie?

switchu · 23 Maja 2006

je tez jestem chetny na komplet czesci + plytka.

Kurt · 23 Maja 2006

Ja bym się pisał na cały zestawik tj.:

1 x PCB

1 x kwarc OMIG 11.2896 MHz + elementy

Jaka by była orientacyjna cena zestawu ?

Zigi · 23 Maja 2006

Witam.

Rowniez pisze sie na kit i jesli sie da to na kwarc 16,9344 MHz

Karmaj · 23 Maja 2006

Ja też jestem chętny na płytkę i komplet części + kwarc 16,9344 MHz.

Bacek · 24 Maja 2006

DeTom

Paczka dotarła, dzięki.

Jaki trafo powinien wystarczyć? 12-15V 1VA - czy może mniejszy lub większy?

DeTom · 24 Maja 2006

Bacek zakładając z haczykiem 100mA poboru prądu to min. 1,5VA

Bacek · 24 Maja 2006

DeTom

Czyli 2-3VA żeby było bezpiecznie.

DeTom · 24 Maja 2006

Tak dla spokoju sumienia :-))

Bacek · 24 Maja 2006

W takim razie spróbuję

Indel TSD 2.5/007M 12V-0.21A około 16.00 PLN

I w takim razie mam drugie pytanie, zasilacz machnę przy zegarze a co z trafem dawać przy zasilaczu czy ciągnąć niskie napięcie prez pół CD'ka?

DeTom · 24 Maja 2006

Wiesz jeśli musisz już z jakimś napięciem jeździć przez pół CD to zawsze to najlepiej aby było to napięcie stałe. Jeśli z powodu braku miejsca zmienne to niskie. Jak masz miejsce to zabuduj zasilacz z trafo koło zasilacza CD i do zegara pociągnij DC.

kubedes · 24 Maja 2006

piszę się na kit zegara bez kwarcu.

pzdr

k.

Bacek · 24 Maja 2006

Miejsca w sumie nie braknie. Boję się że stałe może nałapać po drodze jakichś śmieci.

To może tak : Trafo i diody koło starego trafo a stabilizacja przy zegarze?

Gdzie wtedy dać duże kondy od strony diod czy przy stabilizacji?

DeTom · 24 Maja 2006

>Miejsca w sumie nie braknie. Boję się że stałe może nałapać po drodze jakichś śmieci.

To po to masz stabilizację w zegarze aby się tych śmieci pozbyć, masz tam oscony które doskonale filtrują zakłucenia.

>To może tak : Trafo i diody koło starego trafo a stabilizacja przy zegarze?

>Gdzie wtedy dać duże kondy od strony diod czy przy stabilizacji?

No to jeśli już to pierwszą filtracje trzeba dać koło diod.

Bacek · 24 Maja 2006

DeTom

Ok dzięki. Czcę poprostu pokombinować i zrobić naprawdę dobrą stabilizację.

adik · 24 Maja 2006

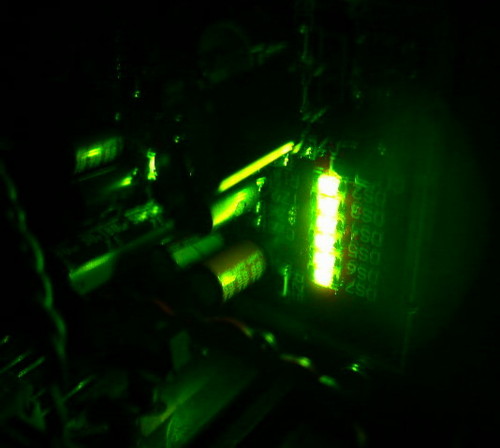

Udało mi się wszystko pogodzić- uruchomiłem clocka i zdałem egzamin!

Pierwsze wrażenia po wmontowaniu do cd 471.

Stary rozklekotany cedek zamienił się w profesjonalistę, bardzo wyrażna poprawa rytmu, kontroli basu, sceny, odgłosów tła. Czasami jestem zdziwiony słysząc dzwiek, który wczesniej był maskowany, jakby go wcale nie było.

Jeśli ktoś twierdzi, że wymiana kwarcu na porządny clock to podstawa tunningu to się z nim zgadzam. To słychać.

Plamuję jeszcze w tym cd: oddzielne zasilanie dla TDA 1541, i oddzielne dla op ampów.

Drugi clock idzie do Rotela Rcd 02- mam nadzieje ,że zaskoczy równie miłą poprawą.

DeTom- szacunek!
