Jocko Clocko

[BeerfaN]

czy ten można wmontować w ten kit kwarc 8,4672MHz?

[Kurt]

Przedwczoraj podłączyłem polutowanego jocko do mojego CD z SAA7220.

Zegar zasiliłem z baterii 12V, a WYJ2 i GND podłączyłem do nogi XIN i VSS SAA7220.

Po włączeniu CD płyta się kręci jak zwariowana (taki sam efekt jak po wyjęciu

zegara wogóle). Napięcia na płytce mierzyłem i wydają się być podobne do zalecanych.

Zastanawiam się co może być nie tak i czy mogłem jakos uszkodzić CD podczas podłączania

clocka. Pomóżcie !!!

[Matthew]

wywaliłes te kondensatorki maluśkie przy rezonatorze co były? moze odwrotnie wpiałeś... sygnał na Xin powinien iść, moze mase ze dał.... albo cos nie tak z zegarem..

[Matthew]

wyjscie z zegara dajesz na XIN a mase z zegara w drugie miejsce gdzie rezonator byl wpięty

[saczek_XTRM]

>>Kurt



nie zrobiłeś żadnego zwarcia? Zacznij od sprawdzenia napięć na SAA, bo podobnych już kilka przypadłości było...

[Matthew]

Saczek, co tam słychać, kope lat ;) sorry za offtopic :/

[Kurt]

Podlaczylem identycznie jak wczesnij mialem podlaczony prosty zegar Molibdena, ktory dzialal u mnie troche.

Kondensatory mialem juz wczesniej wywalone.

Czy dobrze podlaczylem zegar ? WYJ2 do XIN i GND do VSS ?

[Matthew]

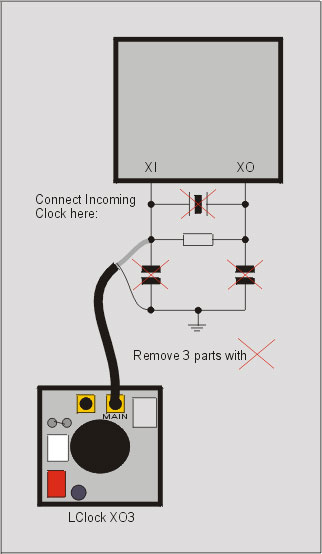

na wszelki wypadek...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Kurt]

>Saczek_xtrm

Jak dotre do domciu to sprawdze napiecia na SAA.

Zwarcie raczej malo prawdopodobne (mialem wyprowadzone kable po starym clocku)

ale moze jakos inaczej SAA padlo.

[Kurt]

>Matthew

Dzieki.



Czy musi byc ten rezystor od XIN do XOUT ?

bo u mnie chyba nie ma ... ale poprzedni clock jakos dzialal

[Kurt]

Moze macie pomysły co sprawdzić jeszcze na samym clocku ... zakladajac ze podlaczenia do SAA są ok i

SAA tez jeszcze dziala.

Nie mam niestety oscyloskopu, moge zbadac jedynie to co mozna

zmierzyc zwyklym miernikiem: U, I, i R.

[saczek_XTRM]

sprawdź oba SAA 7220 i 7210

[shark700]

-> Kurt

Sprawdź czy ten zegar coś generuje.

[Kurt]

>shark700

bez oscyloskopu lipa ...;(

[Lenny]

Nie bardzo czuję się mocny cyfrówce (więc nie znam numerów kostek robiących takie bajery), ale może da się podzielić sygnał wyjściowy jakoś mocno i "posłuchać" czy jest coś na wyjściu ?



pzdr

L

[Kurt]

>Saczek_xtrm



Jak sprawdzic napiecia na SAA7220 ? tzn co sprawdzic: napiecia zasilajace czy poziomy na wyjsciach i jakie powinny byc ? sorry ale z elektroniki jestem kiepski. licze na wasza pomoc.

Badalem napiecia AC na wyjsciach zegara: na WYJ1 mam 5V a na WYJ2: 5,2V czy to w normie ?

Sprubuje dzisiaj jeszcze podlaczyc ten poprzedni zegar co dzialal.

[tdrozd]

przy zakupie miernika warto pomyslec nad miernikiem z pomiarem czest .i z uruchomieniem zegara nie bedzie problemow(ja mam ut 70a)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Bacek]

I tak też zrobiłem UT-70A ładnie pokazuje mi że zegar działa ... tylko że w końcu muszę go zamontować do środka bo jeszcze trochę i zacznie mi to wszystko śniedzieć :))

[Kurt]

>tdrozd



troche drogi ten miernik ale pewnie warty jest tej ceny

na tej stronie co podales jest zakres czestotliwosci mierzalnej do 10MHz a moj kwarc ma ponad 11MHz ?!

Jaki kwarc mierzyles tym miernikiem ?

[tdrozd]

daje rade z 17 mhz:) to co ma na wyswietlaczu czyli max 20 MHz mierz

[Bacek]

Kurt,



Poza tym ma komplet do pomiarów, pojemność, indukcyjność i temperaturę. Mostek to nie jest ale jak do moich zastosowań wystarcza.

[tdrozd]

bardzo fajny miernik do audiowariotow:)

[Jaro_747]

>Kurt, 27 Wrz 2006, 11:32



Dalej Ci nie chodzi? Wywal obydwa kondensatory, rezystor i

wyjście generatora na Xin. Rezystor linearyzuje bramkę i

w tym układzie może dawać dziwne rezultaty. To napięcie wyjściowe to

czym mierzyłeś?

[dodo]

Pytanie do znawców tematu

Jeżeli w CD mamy dwa zegary jeden przy digital procesor a drugi przy DAC zsynchronizowane ze sobą ( jak głosi producent ) to czy wymiania tylko tego przy Digital Procesor na stabilniejszy i z lepszym własnym zasilaniem może spowodować utratę tej synchronizacji

[Matthew]

lepiej wymienić ten przy dac'u... tzn wsadzić tam zegar

[dodo]

co ciekawe znawcy tematu mówią akurat odwtrotnie ten przy digital ma większe znaczenie , zwłaszcza jak korzystamy z odrębnego DAC-a

[DeTom]

Panowie tak jak już obiecywałem będe kompletował listę osób na kity czy same płytki do Jocko. Prosiłbym zainteresowane osoby na potwierdzenie na email. Płytki będe zamawiał w niedzielę więc taki jest termin zamknięcia listy.

[rekin]

>Kurt

Zastąp tą bateryjkę dobrym zasilaczem i napisz, czy ta jedna tylko zmiana pomogła.

>DeTom

Również piszę się na taki kit - tylko jeszcze nie wiem ile sztuk???

[Kurt]

>Jaro_747

Kondensatory i rezystor wywalilem.

Napiecie wyjsciowe mierzylem zwyklym miernikiem napiecia zmiennego.

Czy na WYJ2 ma byc 5,2V ?

[Kurt]

>rekin

Sprubuje dzisiaj z zasilaczem stabilizowanym 12V. Najpierw jednak musze sprawdzic czy wogole mi jeszcze dziala CD tj. podlacze stary zegar.
