Symasym wzmacniacz

[wojtekr]

dodał bym jedną zmianę polegającą na dodaniu padu do innego kond. wejściowego.

[PrzemekElektro]

Ja bym:

-powiększył pady pod kable, szczególnie te zasilające i wyjściowe

-zmienił potencjometr, lub dodał dodatkowe pole, żeby się dało wlutować potencjometr wieloobrotowy



Jak sparować tranzystory miernikiem?

Położyłem taśme z tranzystorami na birku, odczekałem sporo, żeby wszystkie miały podobną temperature, potem już ich nie dotykałem. Ale nadal mam problem z "pływaniem" pomiaru, tzn. mierze tranzystor i jak po jakimś czasie go mierze znowu, to wynik mam inny... Miernik raczej dobry, więc wykluczam jego wpływ. Jak już się bawie w parowanie, to bym to wolał zrobić porządnie....

[PrzemekElektro]

powiem więcej - wystarczy wziąść głębszy oddech i już się zmienia...

[dj_zibi]

PrzemekElektro wszystkie PCB które ja robiłem miały większe otwory na pady i miejsca na potki wieloobrotowe:) Wzór PCb który wysyłałem chętnym zawsze był juz po zmianach:)

[PrzemekElektro]

Wiem ;) Ale skoro idzie nowe zamówienie, to nie zaszkodzi przypomnieć...



Nadal nie wiem co zrobić z tymi tranzystorami...

[PrzemekElektro]

Pytanie:

A gdybym zrobił "normalny" układ do mierzenia tranzystorów (tzn. źródło prądowe na kolektor i pomiar prądu na bazie), to czy będzie to nadal tak wrażliwe na zmiany temperatury?

Tutaj dodatkowo można ustalać prąd pomiaru, czyli..... wiadomo co to oznacza :)

[kubedes]

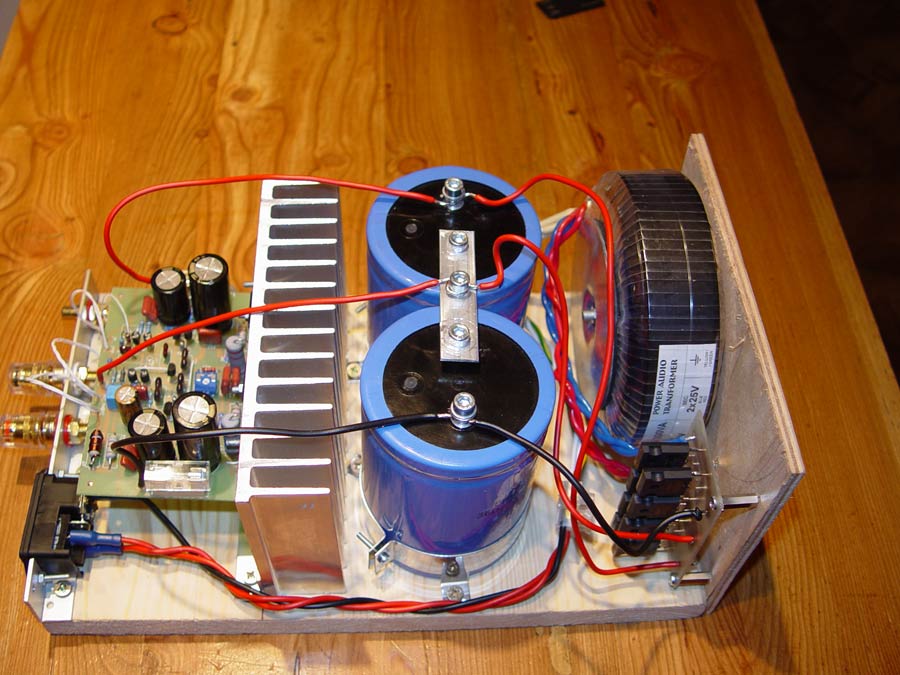

może ktoś jest zainteresowany złożonym, działającym symkiem na bardzo dobrych częściach?

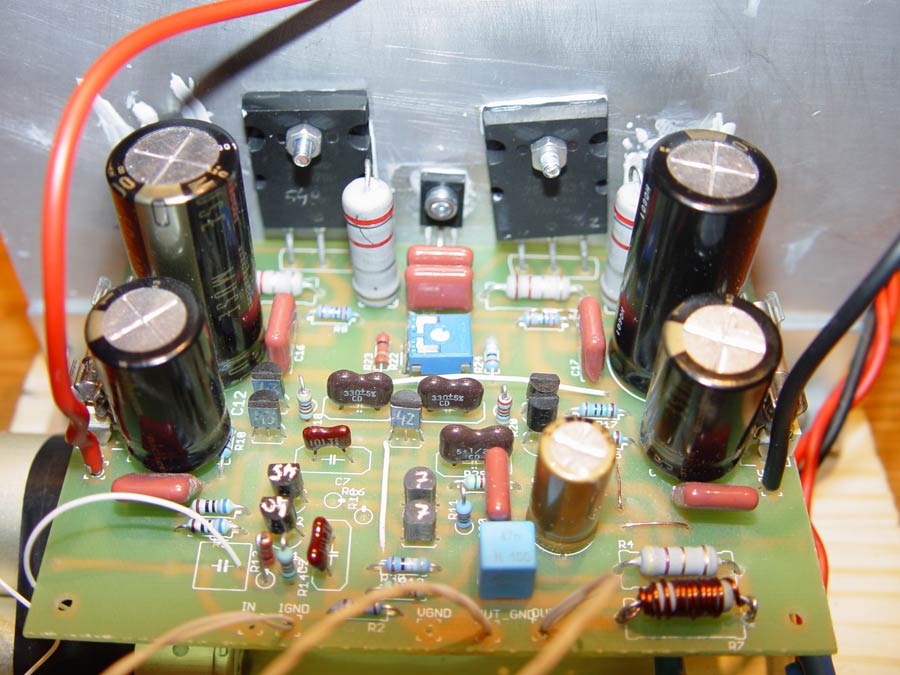

Jest to wersja dual-mono (2 monobloki) uruchomiona na toshibach na pierwszej wersji płytek od dj_zibiego.

wszystkie trany to oryginały sprowadzone ze stanów. Zestaw tranó taki jak poleca Pawel Macura.

Jedyny "feler" wizualny jest taki, że na jednaj z płytek po rozwierceniu otworów przy tranzystorach musiałem "poprawić" ścieżki kablami w teflonie (od Witawy). Po tym zabiegu wzmak działa bez problemów od roku.



Zastosowane elementy: Nichicon Muse, Nichicon KZ, Silver Mica, Panasonic (Matsushita).

Wszystkie rezystory 1%, wszystkie trany dobierane z paczki 50szt.

Na wejściu ruskie olejaki 10uF + teflon 100nF (równolegle) ale mogę wymienić na BlackGate N jak ktoś koniecznie chce BG N ;-) okablowanie sygnałowe - linka w teflonie od Witawy.

W zasilaniu trafa z toroidy.pl 300VA 2 x 25V + Spraque Powerlytic 22 000 uF. Mostek na 8 szt. Hexfred (HFA08PB60).

Od wersji ze zdjęć różni się postawionym do pionu gniazdem sieciowym i jest bardziej zakurzony ;-)

odbiór raczej osobisty w warszawie ze względu na konstrukcję "open" no i wagę monobloków.

cena końcowa po negocjacjach - 600 PLN (możemy zacząć negocjować od 700 ;-0 )



chcę sprzedać bo "zachorowałem" na lampę SE i tylko dlatego. symek jest zbyt "przezroczysty" jak dla mnie - zaczęło mi brakować zniekształceń harmonicznych :-)

a porządna "lampa" to już niestety poważne koszty...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[miqolaj87]

kubedes - nie gotowal Ci sie radiator? sprawnie zablokowales przeplyw powietrza od dolu:)



wojtekr - jaki jest szacowany koszt pcb i czy bedziesz organizowal zestaw elementow? - taka opcja bylbym calkiem zainteresowny (kumpel chce wzmaka;P)

[kubedes]

miqolaj87, 24 Paź 2007, 13:53



>kubedes - nie gotowal Ci sie radiator? sprawnie zablokowales przeplyw powietrza od dolu:)



ha ha ha - dobre...

to nie klasa A!

radiator w symku jest ledwo ciepły.

[miqolaj87]

hmmm mialem juz 2 symki i naprawde wzmak potrafi sie zagrzac;) fakt ze masz wiekszy profil ale mimo wszystko:) no chyba ze nie sluchasz glosno za dlugo:)

[magazynier]

A jaką temp. ma osiągnąć ten radiator? 60C? :D Wątpię.

Jeśli nawet, to wystarczy dać ze 2 cm od dołu luzu (czyli radiator przekręcić na inny profil, albo dać całość na tulejki dystansujące).

[miqolaj87]

no 60*C to bez problemu...

2cm luzu i juz robi sie komin i chlodzenie o polowe wydajniejsze;)

ale jak mowisz ze sie nie grzeje no to ok;))

[kubedes]

miqolaj87, 24 Paź 2007, 14:08



>no chyba ze nie sluchasz glosno za dlugo:)

chyba nie ;-)

dyskotek nie nagłaśniam.



mam w domu teraz 13W i gałki potencjometru nie ruszałem. gra muzyka.

symka chcę sprzedać bo w drodze 18-20W z lampy single ended.

[foni]

mój po całym dniu włączenia i grania (fakt, że raczej nie za głośno) jest ledwo letni - ciepłego radiatora nigdy mi się nie udało uzyskać



symek w wersji 5.3 mnie nie interesuje ale na AAK może i bym się pisał ;-)

[Jq]

Temperatura zależy głównie od tego jaki jest prąd spoczynkowy.



Do moich tranzystorów Borys zalecał 300ma a mi jakoś wyszło 600ma i tak grał pół roku radiatory bardzo duże a temperatura bez względu na moc zawsze powyżej 45st.



Przy 300ma i pełnej mocy przez 5h radiatory ledwo ciepłe są.

[msfalcon]

Jeśli poszukujecie płytek do symasyma, to zostało mi jeszcze parę kompletów w wersji 5.3, z poprawionym opisem (aby napisy na siebie nie zachodziły), powiększonym nieco otworowaniem, dodanymi padami pod również nieco większe kondensatory wejściowe i na lepszej jakości, grubszym druku. Zainteresowanych proszę o maila w tej sprawie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[gibon007er]

sprawdzal ktos juz ta nowsza wersje symka ?

niby cos noweogo ?jakie sa tam zmiany ?

[PrzemekElektro]

Ponawiam pytanie jak sparować miernikiem tranzystory.

Problem: wszystko jest bardzo czułe na temperature.

[siwy marek]

oto opis jak sparować tranzystory (opis znaleziony w necie)





Parowanie tranzystorów



Niektórzy napisaliby w tym miejscu tak:



...Bardzo często potrzeba dwóch tranzystorów które mają prawie jednakowe charakterystyki...



A ja napiszę tak:



...Czasami potrzeba dwóch tranzystorów które mają podobne charakterystyki...



No bo w "cyfrówce" wcale takich nie potrzeba. A jak już buduje się jakiś wzmacniacz by uruchomić stereo w ATARI to raz na sto lat zachodzi potrzeba doboru tranzystorów. OK. Zgoda, są do tego już teraz super fabryczne i tanie przyrządy.



A jak ktoś chce jeszcze taniej.... Proszę bardzo. Schemat poniżej...



Schemat



Jak się tym dobiera tranzystory? Dla tranzystorów NPN używamy tego górnego przyrządu, a jak PNP to dolnego. Różnica polega na odwrotnym włączeniu bateryjki 1.5V oraz na odwrotnym włączeniu miliamperomierza. Więc... W podstawki wkłada się dobierane tranzystory. Potencjometrem należy nastawić jakiś dowolny prąd wpływający do baz tranzystorów. Wskazania miliamperomierza należy odczytać i zanotować. Przełączyć przełącznik P1 w położenie przeciwpałożne. Odczytać i zanotować wskazania miliamperomierza. Oczywiście potencjometr zostawić należy w spokoju.



Po dokonaniu pomiaru prądu Kolektora zarówno tranzystora T1 jak i T2, (przy tym samym prądzie Bazy), należy nastawić potencjometrem inny prąd Bazy (mówiąc prościej, przekręcić pokrętło w jedną lub drugą stronę). Odczytać i zanotować wskazania miliamperomierza, w dwóch położeniach przełącznika P1.



Gdy wyniki pomiaru nie różnią się więcej jak 5-10% to można uznać że tranzystory mają te same charakterystyki. Dla potrzeb amatorskich to wystarcza. Oto przykładowe wyniki pomiaru (w mA):



T1: 1 1.5 1.9 2.5 3.5

T2: 1.1 1.7 2.4 3.0 4.1

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[terminus]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[PrzemekElektro]

Nie chodzi mi o sam układ do badania, bo to znam ze szkoły. Problem polega na tym, że tranzystor jest bardzo czuły na temperature i nawet głębszy oddech powoduje, że wynik się zmienia i to znacznie.

[terminus]

To zamocuj tranzystory na radiatorze, wtedy nie będą tak czułe na zmiany temperatury,

lub zmień prąd pomiaru, bo może akurat trafiłeś w najczulszy termicznie punkt pracy.

[PrzemekElektro]

Obudowy TO-92, radiator nie pomagał, poniewarz ciężko było przymocować kilkadziesiąt tranzystorów, tak aby wszystkie miały z nim dobry kontakt.

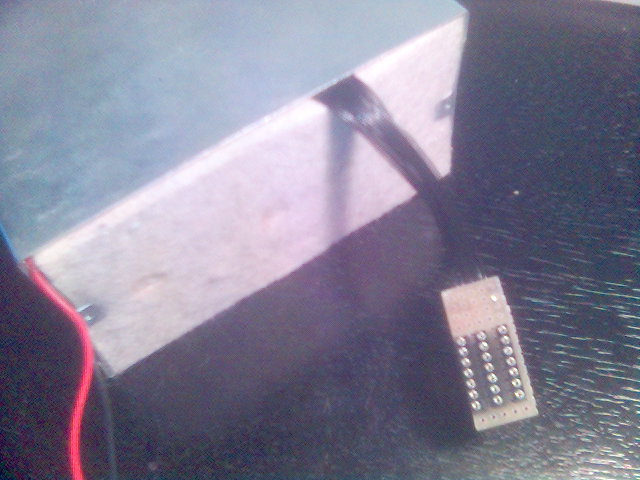

Rozmontowałem swój miernik częstotliwości i wyciągnołem termostat w którym był umieszony wzorzec częstotliwości. Z założenia termostat miał był włączony i utrzymywać temperature, lecz jednak samo wsadzenie tranzystorów w tą izolowaną termicznie puszke spisuje się wystarczająco dobrze (przez pół godziny wynik pomiaru nie drgnoł, więcej nie chciało mi się czekać). Na kawałku uniwersalki zrobiłem zestaw gniazdek na tranzystory, a na kawałku kabla jest zestaw gniazdek pomiarowych. Pierwsze ląduje w puszce, a drugie wystaje umożliwiając pomiar.

Jutro zrobie wersje na 50 tranzystorów i zaczne zabawe na dobre.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[wojtekr]

Orientuje sie ktos gdzie można kupić MJL3281A/MJL3281A/MJL1302A?

[josef]

kiedyś OnSemi dawało za free sample - sprawdź

[bart210]

Częściowo udało mi się rozwiązać problem z symkiem.

Do tranów sterujących między bazę a kolektor przylutowałem kondensatory 3,3pF, wymieniłem kabel, którym był podłączony radiator do masy na grubszy i ekranowałem kondensator C19.

Słyszalny 'bzyk' w momencie 'uderzenia' basu niemalże całkowicie udało się wyeliminować, trzeba przyłożyć ucho do głośnika i dobrze się wsłuchać żeby usłyszeć jakieś szumy.

Aż trudno sobie zdać sprawę jak ważne, a nawet BARDZO ważne jest prowadzenie masy :)

[siwy marek]

Panowie mam prośbę



chcę uruchomić pierwszy raz symasyma żeby ustawić prąd spoczynkowy i chcę to zrobić bezpiecznie



żeby nic nie wyleciało w powietrze



słyszałem że za pierwszym razem należy wpiąć w układ zasilania żarówkę i rezystory ,czy może mi ktoś podpowie jak



to zrobić , względnie wskaże gdzie jest taki opis ja szukałem i nie mogłem znaleźć

[terminus]

Proszę:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[wojtekr]

Witam, czy do tego wzmacniacza można podłączyć adapter w miejsce CD czy wymaga jakiegos specjlanego pre albo czegoś?

[F4]

Adapter=gramofon

Tak musisz mieć "przedwazmacniacz gramofonowy o charakterystyce RIAA"

popularnie zwanay również Phono Stage.

Jego rodzaj i jakość będzie decydowało o jakości dźwięku z gramofonu, oraz o możliwości zastosowania wkładek MM i/lub MC.

Można coś takiego zakupić jako moduł zewnętrzny, czyli wpinany pomiędzy gramofon a wzmacniacz.

Dobry i tani jest Monacor (ok 100zł na allegro)

Dużo lepszy jest Bugle Hagermanna (zwany równierz CS BLUE) koszt ok 200-300zł

Jeśli jesteś zaintersewany pisz na PW, akurat mam taki na sprzedaż, jest ogłoszenie w dziale ogłoszenia.

Jeszcze lepszych należałoby szukać pow 1.500 zł

Pozdr.
