Symasym wzmacniacz

[hessus]

zamowie 5 kompletow gdy bede mial calosc zglosze sie do Was, nie chce czekac az sie znajdzie 5 chetnych,

[arczar]

Mam pytanie: Jestem w trakcie lutowania symasyma. Jak go skończę to zastanawiam się czy będzie mógł też napędzić słuchawki... Co o tym myślicie? Mam Fostexy T50-RP 50ohm 3 watty.



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

jak tu lub tu

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Tylko tak aby można było go używać zarówno jako wzmacniacz głośnikowy jak i słuchawkowy.



Teoretycznie to chyba możliwe?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[arczar]

Nikt nie jest w stanie nic powiedziec na ten temat?



Proszę o jakieś wskazówki.



Z góry dziekuje

[naprawiak]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[mirfak]

Witam,

właśnie podłączyłem do symka świeżo zlutowany pre na lampach e88cc i powiem Wam, ze dopiero teraz symek pokazał co potrafi.

[miqolaj87]

mirfak mozesz napisac jakie kondy dales wyjsciowe w pre i co masz na wejsciu syma?

[mirfak]

W pre mam Jantzeny 4,7 uf/400V, a w symku wyrzuciłem kondy (łączenie szeregowe jest niekorzystne - spadek pojemności) - bas miażdży.

Może w przyszłości poeeksperymentuję jeszcze z SCR.

[Saginata]

Wlasnie uruchomilem wzmacniacz kamyka Pierwsza lampowa konstrukcja w zyciu. Lampy to 6N1P-EW i RFT ECC82. Napiecie anodowe mam 315V. Toroid 250V/0.2A i 6.3V 4A kosztowal mnie 53zł. Wzmacniacz na sluchawkach 120 omowych gra bardzo ładnie, ladnie tez swieci. Troche zdjec z poczatkowej fazy budowy jest na

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) zrobie wiecej jak bede mial dostep do aparatu.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Saginata]

Przepraszam za poprzedni wpis, pomylily mi sie zakladki. Zeby nie bylo calkiem nie na temat to napisze ze podlaczylem ten wzmacniacz sluchawkowy do symasyma jako preamp i tez sie spisuje swietnie.

[Slawo10]

Podpowiedzcie mi, jeżeli robiąc głośniej (1/2 -> full) z lekka potrzaskuje mi w głośnikach to jest to bez wątpienia wina potencjometru na wejściu

czy potencjometr może szybko się zużyć - jest to rzekomo ALPS RK27 50k kupiony na Allegro pół roku temu

rzekomo Alps, bo ma taką nalepkę i rzekomo 50k, ponieważ po zmierzeniu moje 2 mierniki pokazywały wartość dokładnie 47k

taki trzask, nie jest wielki ale denerwujący, pojawia się w chwili poruszenia gałką, pojawia się również gdy lekko pociągam gałką, do siebie - od siebie i zachowuje się jakby tracił kontakt i zbierał zakłócenia (pojawia się bzyk, szum)

czy to oznacza że potencjometr jest do wymiany

[miqolaj87]

tez tak mialem tez z alpsem i tez z symkiem;) wiem ze cos z masa pomoglo (albo odizolowalem, albo umasilem dobrze obudowe potka) teraz nie sprawde bo juz nie mam;)

[LunaticAllegro]

a ja mam pytanie..czy istnieje mozliwosc zamontowania symka na dwoch parach tranow do auta....



wiem ze problemjest z przetwornica ale jesli sie go spelni, bo kolega ma przetwornice 200 w na wlasnie takie napiecia to czy bedzie problem z masa??? dosc czesto opisywany na lamach forum ...







prosze o odpowiedz

[wronka]

Otoż złożyłem symka lecz mam przydzwiek,brum czy jakos tak to sie mowi.Czego moze tobyc wina?jak naprawic

[mirfak]

Najpewniej źle poprowadzona masa.

Poszukaj w necie informacji na temat prowadzenia masy. Jest tego duzo.

pzdr

[bego]

u mnie pomoglo zastapienie R2-10R zwora

[raczeqq]

Witam , poszukuje Płytek pod Symka w wersji z dwoma parami tranow na kanał , Pozdrawiam prosze o PW

[LunaticAllegro]

zapytaj dj_zibi moze mu sie cos ostalo....



ja mam caly kit nie zlozony na dwoch parkach ale nie odstapie...niestety...

[raczeqq]

napisałem do niego :) czekam... rozumiem cię lunatic hehe :) ale gdyby ktoś znalazł nawet same PCB a jeszcze lepiej z czesciami walić dzwiami i oknami :) :)

[Slawo10]

Witam

mam takie płytki jak potrzebujesz, Symasym 2 pary na kanał, pierwsza seria wypuszczona przez Dj_Zibiego

miały one jednak drobny feler - "fabryczne" połączenia pomiędzy ścieżkami - trzeba je po prostu wydłubać:)

jak będziesz zainteresowany to podaj maila, wyślę skany płytek



pozdrawiam

Sławek

[raczeqq]

mam jeszcze pytanko....

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



za te pieniądze to chyba mozna brac w ciemno ... ale jak wam to wygląda :)

zapytałem się jeszcze czy ma możliwość sparowania ;p oczywiście bym sprawdził :P

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[raczeqq]

tak wogole to jakie trany najlepiej zastosowac , są wogole jakies roznice miedzy np. Mjl a Toshiba ??

[hessus]

Witam serdecznie,



w przyszlym tygodniu powinienem miec do odstapienia komplet stereo rezystorow do symasym 5.3 z Elpodu:

niskoszumne o parametrach: 0,5%, 50ppm (cena za sztukę rezystora średnio 50-60 groszy netto bez wysylki). W sklad rezystorow wchodza takze te niezbedne gdy chcemy symasyma wpiac z preampem (zmniejszone wzmocnienie). Oddam po kosztach 6 kompletow (zamowilem 7 kompleetow stereo bo wtedy cena jednostkowa kompletu jest najkorzystniejsza). Cena za komplet stereo:

35 pln + 5 pln za wysylke, jezeli sa chetni to prosze sie wpisywac, jka tylko dojda do mnie komplety bede mogl wysylac cheetnym

[naprawiak]

może komuś z diy'owców się przydadzą do symka:



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[LunaticAllegro]

troche malo jak do symka ... ja zalozylem 50000 uF na kanal...

[naprawiak]

dla niektorych to jest duzo ;) symkowi basu nie brakuje to po co ladowac niebotyczne wartosci zeby go zamulic? ;)) wiecej basu to poprostu wieksze trafa sie daje ;]

zreszta jak kto lubi, ja wole szybki, zwarty choc gleboki bas, ale nie przeciagajacy sie jak w subach ;)



cena mysle nie wysoka

[hessus]

wzmacniacz o tej mocy nie potrzebuje wiecej niz 15-20 tysiecy uf na kanal, reszta jest niewykorzystana przy nawet maksymalnej mocy tego wzmaka

[raczeqq]

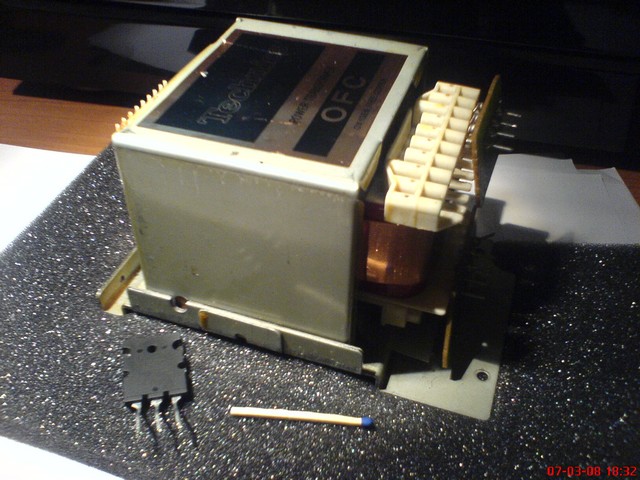

wygrzebałem takie cacko z autopsji mojego starego Su-v570pxs którego spotkało kiedyś zimne piwo :P ale mniejsza z tym.

Chcę zrobić SYMA na dwóch parach tran./kanał i aż sie prosi żeby je wykorzystać.

Na techsiu pisalo 550W poboru. sam wzmacniacz miał 2x70 8R i 2x105 4R stałej , Rdzeń trafa ma 90mm x 70mm uzwojenia 60mm x 110mm waży 3,8kg , daje +/- 53V po wyprostowaniu + dodatkowy odczep chyba 9 V .



1. Jaką moc w przybliżeniu może posiadać ?

3. Jaką moc uzyskam przy 2,4,8 Ohm przy +/-52v będa (po 2 pary 2sc5200,2sa1943 na kanał) zakładając że trafo ma te 400W. w przypadku obciazenia 2r czy nie za duze napięcie ?

4. trafo jest z czasów 220V , dzis mamy 230V. pozatym że daje wyższe napięcie chyba niema sie o co martwić. ?

5. OFC... to chyba poprawia sprawność , czy dobrze myśle ?



a tu fotki na jednej trafko , na drugim powod dla którego wreszcie wezmę sie za symka :P wystarczył brat+sprzątanie+IC+kaloryfer = 100V miedzy wzm a kaloryferem, i po kanale odkąd spoldzielnia wymienila rury na plastiki :/ mialem dobre uziemienie;/ ( do tej pory grał 2xLM4780 w parallel ) na zdjęciu pieknie widać dwa LM3886 :) poddał sie dopiero kombinerkom :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[wronka]

Czy moge podpiąc trafo co ma +-45V(taki akurat mam)?czy musze cos zmieniac?oraz jaki ustawićp[ra spoczynkowy?

[wojtekr]

trochę dużo, zerknij na poprzednią stronę tam coś było o napięciach.

[dj_zibi]

wronka Jak rozumiem 45V to napiecie z trafa nie po mostku. symasym spokojnie to wyrezyma pod kilkoma warunkami:]



1. 2 par koncywch

2. Zmiany pary różnicowej

3. Zmiany kilku rezów.



prąd ustawiamy tak samo jak zawsze:)
