LClock DIY

[zorro]

Test KC7 > XO3 bedzie dopiero po powrocie z wakacji .

Szkoda że mój Kwak nie jest w SMD , pomyśleć te wszystkie pojemnosci

ścieżek itd...

[morris]

Zorro to trochę będzie nieuczciwa konfrontacja;)

[zorro]

Zdjęcia XO3 na stronie LC są tak marnej jakosci że trudno odczytać jaki typ AVX został użyty.

Może ktoś to wie ?

[MoP]

co do 10uF mogły by być te

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[MoP]

ze zdjęć rzeczywiście trudno coś odczytać. Ktoś się chwalił oryginalnym XO3 w nim nadzieja :) . Ja pozostane jednak prz przewlekanych Oscony'ach

[zorro]

Czy Lars Clausen założył nową firmę i skonstruował nowy clock ?



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Swoją drogą kolega z forum zamieszujący Danię ma zamiar zadzwonić do Clausena

i pożartować na temat błędów w schemacie XO3 :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[zorro]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[marekzawa]

Gdzie można kupić takie złącza sygnałowe jakie ma ten zegar ?

[zorro]

złącza w.cz SMB są dostępne w TME , pytałem w lokalnym sklepie niestety.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[zorro]

Tutaj jest żeńskie SMB do druku :

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[paradox]

Słuchajcie, moze niech ktoś wrzuci fotki lub skan prawidłowo zmontowanego Xclocka, sam się w tym gubię ;-P

[saczek_XTRM]

jak zlutuję wszystkie duperele to wrzucę



>>zorro



jak Ty masz w końcu z tym trymerem? w C15?

[zorro]

Trymetru nie wstawiałem. Trzeba go przylutować z jednej strony do masy z drugiej do

nóżki kwarcu zaznaczonej na schemacie jako 1 i oczywiscie wyregulować .Bez niego wszystko działa o.k .

Mierzyłem częstotliwosc na wyj multimetrem ale dokładnosc miernika jest za słaba, także

jeśli trymetr nawet zainstaluje to nie wychwycę zmiany , chyba że sonicznie.



Zdjęc zegara w powiększeniu nie mogę zrobić ,moja idiot-cyfrówka nie nadaje się do zdjęć makro.

[saczek_XTRM]

dobra panowie... kurcze znowu jest problem...



szukam szukam i znaleźć nie mogę... R29 wg listy10R0 trochę w innej wersji niż w PDFie bo w C1206 ale mniejsza z tym... Na PDFie jest, tam jak na zdjęciu poniżej, ale nie mogę znaleźć miejsca do przylutowania na PCB. 1000 razy sprawdzałem. W PDFie dziwnie też to trochę wygląda bo napis R29 jest napisany odwrotnie, czyli tak jakby ten rezystor znajdował się na drugiej stronie druku, ale to niemożliwe, bo też to sprawdzałem. Gdzie go wsadzić?!



Dzisiaj zlutuję wszystkie małe pierdoły i jutro zrobię najlepsze zdjęcia jakie się da - dla dobra reszty :D

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[paradox]

Poczekajmy na Thoraxa. R29 łączy się z emiterem Q7, wiec jakby w jeszcze innym miejscu niż ten odwrotny napis. Jeszcze sie nie zabierałem za kloka, ale czyżby w tym miejscu?:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[saczek_XTRM]

>>paradox



dla mnie w tym miejscu znajduje się dokładnie R24, natomiast R29 jest jakby w miejscu U8, no ale tam nie ma żadnej ścieżki do R29. W ogóle to już wszystkie kondy i rezystory zlutowałem i szukam wolnego miejsca gdzie mógłbym "upchnąć" ten rezystorek ale naprawdę już nie ma takich miejsc... chyba że nie dowidzę. Nie wiem czy ten rezystor może powinien jakoś "wisieć"?!

[Fragles]

Według mnie R29 jest rezystorem przewlekanym, którego należy montować z drugiej strony. W pdf'ie podświetlane są piny wskazane na rysunku poniżej i zgadzają się połączenia z Q7 i C20

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Fragles]

Dodatkowo w wykazie elementów R29 jest zadeklarowany w obudowie AXIAL, co potwierdza moje przypuszczenia

[saczek_XTRM]

>>Fragles



na 99,999999% masz rację :), nie no pewnie na 100% :D. Zgadzałoby się:



1) to że jest to rezystor z drugiej strony PCB

2) jest taki rezystor przewlekany w częściach

3) i NAJWAŻNIEJSZE tłumaczy to jego nazwę "axial" ...



cholera DZIĘKI !! :D

[saczek_XTRM]

dokładnie... jeszcze raz dzięki!!

[zorro]

W kicie zegara nie ma cewki L1FB , zamiast niej można wstawic zworę inaczej zegar nie będzie miał zasilania.

[zorro]

Cewka jest opcją w przypadku użycia standartowego zasilacza , przy zasilaniu bateryjnym jest zbędna.

[saczek_XTRM]

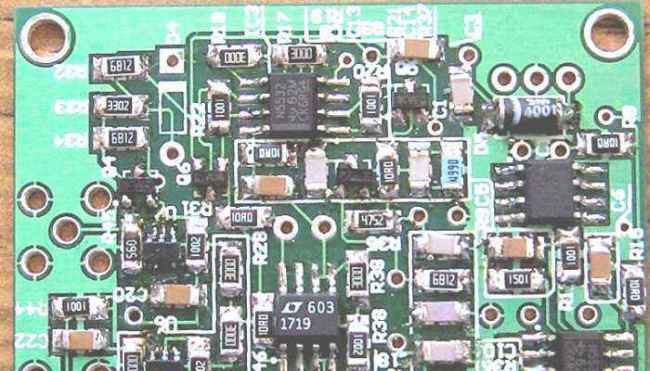

zdjęcia jak obiecałem..

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[saczek_XTRM]

odnośnie lutowania bo to się pewnie przyda...

na początku próbowałem lutować tak jak zorro, czyli lutownicą nagrzewać ścieżki i potem przykładać element, który delikatnie się przyklejał. Z czasem stwierdziłem że jest dużo łatwiej jak się troche naniesie cyny na lutowane miejsce. Ja używałem cyny fi 0,50mm co znacznie ułatwiło lutowanie.

Zacząć lutowanie polecam W SZCZREGÓLNOŚCI od U7 i U8 czyli 74LVC1G02. Z tym jest najgorzej. W ogóle to jeśli chodzi o PCB pod to miejsce to IMHO powinien być większy raster w tym miejscu. Scalak ma większy rozstaw nóżek niż jest na PCB i to dosyć sporo.. Potem polecam lutować wszystkietranzystory, potem IC, a na sam koniec zostawić sobie rezystory i kondensatory. Taka kolejność będzie najlepsza. Ja zacząłem od rezystorów i kondensatorów i potem musiałem się trochę naćwiczyć żeby wlutować tranzystory. Przy lutowaniu 2giej płytki pod clocka tego błędu już nie zrobię ;)).



Trzeba pochwalić jakość PCB, bo jest naprawdę doskonała.



Radzę 2 a nawet 3 razy spojrzeć na to co i gdzie się lutuje. Odsysanie cyny tutaj raczej nie pomoże. Ja źle przylutowany rezystor wydobywałem na 2 lutownice...





Przyjemnego lutowanka :D

[paradox]

>Odsysanie cyny tutaj raczej nie pomoże.

>Ja źle przylutowany rezystor wydobywałem na 2 lutownice...



Albo "zwarcióweczką" z odpowiednio ukształtowanym, cienkim grotem.

[saczek_XTRM]

no zwarciówką pewnie byłoby jeszcze wygodniej, tylko trzeba ją mieć :D

[morris]

Od naszego clocka ma lepszy laminat, ten transormator( chociaż to sprawa dyskusyjna przy przebiegach prostokątnych i zegarowych), ale raczej gorsze zasilanie:)

[morris]

To było do:

zorro, 23 Lip 2006, 17:21



>Czy Lars Clausen założył nową firmę i skonstruował nowy clock ?

>

>

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

>

>Swoją drogą kolega z forum zamieszujący Danię ma zamiar zadzwonić do Clausena

>i pożartować na temat błędów w schemacie XO3 :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ThoraxLabs]

Obudowy pod bramki są dobre, tzn pierwsze bramki jaki zakupiłem w lutym były własnie w takich obudowach, potem podałem typ do zamówienia w USA i chyba tam musiał się mi wkraść błąd typu obudowy, wymagane jest troszkę cierpliwości przy ich lutowaniu ale jest to jak najbardziej możliwe do zrobienia (sam męczę się za każdym razem gdy chcę je przylutować).

Jeśli znajdę odrobinę czasu to zabiorę się za ZapFilter, części już zgromadziłem i ciekaw jestem jak ten wynalazek LC się sprawdzi :)

[saczek_XTRM]

zlutowałem drugi zegarek... czy można podłączyć to jakoś "na sucho" oczywiście z kwarcem, ale nie dobierając się do CD-ka? Interesuje mnie tylko sprawdzenie działania układu. Fajnie by było sprawdzić jakość połączeń dla U7 i U8
