Odtwarzacze CD Akai

[adamhiend]

taak CD93 to najdroższa i wysmakowana konstrukcja Akaja, chassis monolityczne odlewane z duraluminum, czy ktoś zna podobna konstrukcję?, nawet topowe konstrukcje Teac, Wadia również w całości niemagnetyczne są skręcane z poszczególnych elementów, CD93 i CD73 miały metalowy napęd z płytą aluminiową (wyważoną) dociskową do płytki CD, podobno ten naped miał rodowód z Teac'a



Akai w tym okresie miał ambicje wejścia do hi-endu, ale na poczatku lat 90-ych założyciele firmy odeszli na emeryturę i firma została sprzedana, nowi właściciele chcieli głównie zarobić na nazwie i skończyło sie jak się skon

ńczyło, podobne perypetie miała firma Luxman w drugiej połowie lat osiemdziesiatych



modele CD73 i 93 (93 bardzo trudny do zdobycia) są obok denona moimi ulubionymi modelami do upgrade, sam aktualnie gram na CD73 gdzie wszystko zostało wymienione:

zasilanie, toroid 130VA, stopień wyjściowy wszystkie elektrolity plus trójstopniowa stabilizacja na LM317/337

wymiana scalaka wyjściowego na OPA2604 (oryginalny układ DC servo) i okablowanie sygnału audio na PC-OCC

wymiana głównego mikroprocesora na pozbawiony kodu antypirackiego, dzieki czemu akai czyta wszystkie płytki

płyta główna wymienione wszystkie elektrolity plus wymiana kwarca 16.9344MHz na TCXO z autonomicznym zasilaniem

i wiele innych modyfikacji, w kolejce do upgrade czeka 16kg CD93, postaram sie wkleic fotki tych modeli

[adamhiend]

załączam foto CD-73 po pierwszym podejściu upgrade, zaznaczone ne płytce konwertera stabilizatory LM317/337 które zostały dodane lub wymienione (poprzednio stabilizacja była na jednym tranzystorze)

widoczne po prawej stronie trfa wolne miejsce, w drugim podejściu zostało zapełnione dodatkowymi elektrolitami

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[saczek_XTRM]

>>adamhiend, 7 Sty 2007, 20:55



>widoczne po prawej stronie trfa wolne miejsce, w drugim podejściu zostało zapełnione dodatkowymi

>elektrolitami



Dodatkowe elektrolity do zasilania? Dołożyłeś jakieś dodatkowe układy na oddzielnych PCB?

[adamhiend]

saczek_XTRM>>>



poprostu za diodami chciałem uzyskać przynajmniej 2X10000u (w oryginale było 2X2200u ktore wymieniłem na Elny 2X4700) a z boku dolozyłem jeszcze drugie 2X4700u

[adamhiend]

saczek_XTRM>>>



na forum odpowiadam na temat naszych dewagacji co do szumów LM317/337 i innych, które wymieniliśmy na PW, dopiero teraz sobie uswiadomiłem, że faktycznie na wielu CD-kach w zasilaniu na elektrolitach, widać całą chmarę różnych pasozytniczych oscylacji (oczywiście na poziomie 1-2mV, lub wiecej) ale to własnie tak sieją cyfrowe scalaki w CD-ekach, nie są to szumy stabilizatorów,jedyny sposób na ich pozbycie sie ich to optyczna seperacja całego DAC-a, tak zrobił denon w DCD3300, Akai w CD73 i 93 zrobil krok w tym kierunku bo oddzielił DAC optokoplerami, ale masa jest wspólna i tak wszystko przechodzi, konstruktorzy CD-ów ratują sie wsadzając bez liku ferytowych pułapek, ale niewiele to daje a wielu przypadkach zamula dźwięk

[marek-1969]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

- w ciekawej wersji !

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[saczek_XTRM]

>>adamhiend, 8 Sty 2007, 10:46



No właśnie szkoda, że nie da się z nimi nic zrobić. Stabilizatory sieją, ale właśnie na takim poziomie (1-2mV to sporo więcej niż stabilizatory). A swoją drogą optokoplery to naprawdę rzadkość w CD :/, ciekawe czemu..?

[Gość discomaniac71]

Marek a na czym polega ciekawosc tej wersji? Moj jest identyczny.

[marek-1969]

Piękne polerowane drewno na boczkach

( tak jak 73/93 czasami miało)

[Gość discomaniac71]

Oj Marek Marek:):):) CD 79 nie mialo boczkow!!! To co widzisz polerowane to tworzywo (niestety). I rzeczywisacie ladne sie blyszczy. Poza tym wage CD 79 uzyskuje dzieki gornej pokrywie dociazajacej. Wazy ok 5kg.

[adamhiend]

saczek_XRTM>>>>>>>

wiele firm stosuje optokoplery między innymi Onkyo,Yamaha, Wadia ale nie do końca w takiej aplikacji, która by oddzielała masę DAC-a od masy wcześniejszych stopni, czyli filtra oraz masy obudowy, ze znanych mi konstrukcji tak do końca konsekwętnie zrobił to Denon w DCD3300 i DA-S1



i z tego co mogłem przerobić w denonie DCD3300 jest to dosyć trudne, powstają 3 różne masy, które jednak muszą być wzajemnie jakoś zakotwiczone (żeby cały układ miał jednak jekiś punkt odniesienia) i to zakotwiczenie też ma wpływ na jakość dźwieku i ja na nowo przerabiałem te "zakotwiczenia" żeby uzyskać tą barwę dźwięku, która mi odpowiadała



niemniej optokoplery na linii filtr - DAC zawsze dają lepszą jakość dźwieku niż opornik lub bramka jako bufor, dlatego wiele firm je tam wsadza

[adamhiend]

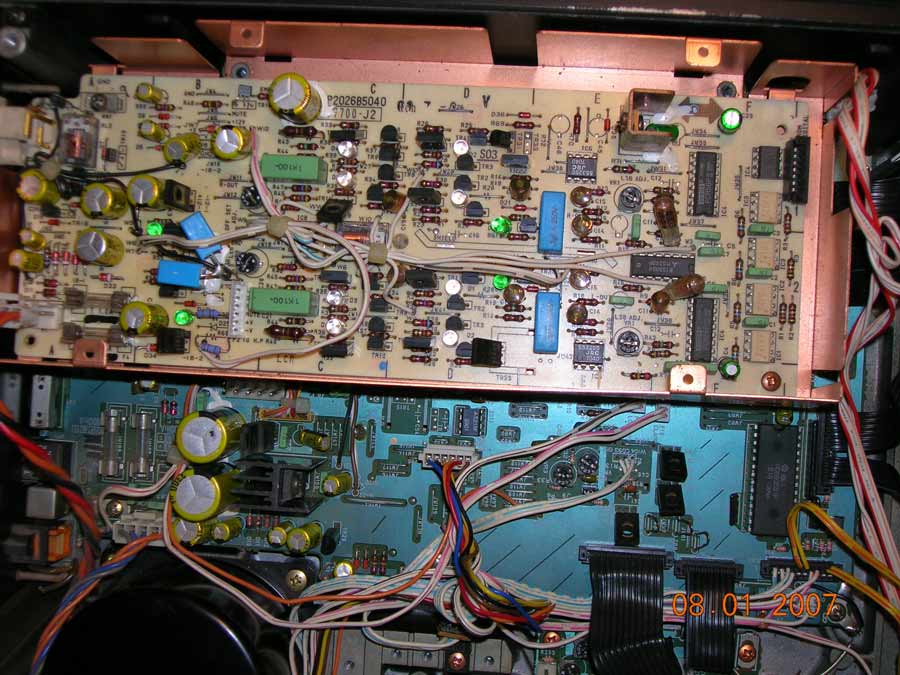

wklejam foto topowej konstrukcji akaja CD93, widać odlewane chassis, oraz stopień wyjściowy zrobiony na tranzystorach

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[saczek_XTRM]

widać że Akai się postarał...

[bojaco]

Jak z laserem do CD 93 i ile stoi?

[adamhiend]

KSS151A obecnie dostepny w cenie ca. 250zł

[saczek_XTRM]

a to ciekawe! ja właśnie znalazłem że siedzi tam KSS123A (160zł) - były jakieś 2 wersje czy to po prostu jakieś "lewe" informacje?

[adamhiend]

dogrzebałem sie w końcu do serwisówki, tak samo jak w CD73 laser to KSS151A

[adamhiend]

saczek>>



wysłałem Ci scan o który prosiłeś, przy okazji sam w końcu obejrzałem ten schemat i mały szok! w przeciwieństwie do CD73 z 2szt przetworników PCM56 nie wychodzą napięciem, lecz prądowo i konwersja I na V odbywa sie na zewnątrz na NE5532, ile ja sie namęczyłem żeby taką konwersje zrobic na zewnatrz w denonie DCD3300, przymierzałem sie do takiej przeróbki w CD73, oraz na pierwszy rzut oka wyglada na to, że optyczna seperacja jest pełna(bo nawet sygnały do mute i preemphazy sa seperowane), podobnie jak w denonie 3300, bede musiał sprawdzić, czy masy są wspólne? trzeba przyznać, że w tym modelu akaj odwalił kawał dobrej roboty!

[saczek_XTRM]

>>adamhiend



dzięki za maila! Jeszcze opisz swoje wrażenia odsłuchowe bez modyfikacji CD.



Pzdr.

[adamhiend]

saczek>>



hmm? nie wiem czy to wogóle nastąpi, bo ja go kupiłem okazyjnie padnietego (między innymi leży główny mikroprocesor) i jak juz bedę robił, majac go w czesciach od razu zrobie upgrade, bo po co robic ta sama robotę dwa razy



ale ja go miałem jak byl na topie na początku lat 90'-ych i musze przyznać, że wówczas był to najlepszy CD jaki słuchałem, oczywiscie poszedł do ludzi, nastepnie zrobiłem ze swoją audio-technica (była wielokrotnie pokazywana i omawiana tu na forum) i wybrałem sie z nia do klienta i opad szczęki, to co pokazała, przestrzeń, mikroszczegóły, nisko schodzący i dynamiczny bas, klient od razu zdecydował sie na modyfikację akaja, ale nie doszło do niej, bo klienta okradli, czyli znowu poszedł do ludzi

[adamhiend]

saczek>>>



sprawdziłem połączenia w akai CD93 masy poszczególnych stopni w stosunku do obudowy, okazało się że, masa DACa ma połącznie z obudową, natomiast masa filtra cyfrowego i cała masa płyty głównej gdzie są wszystkie stopnie obróbki cyfrowej sygnału z lasera nie jest połączona z masą obudowy



wniosek: nastąpiło tutaj faktyczne rozdzielenie mas DACa i filtra, czyli optokoplery zostały wykorzystane do końca, faktycznie rozdzielając obydwie masy, ale odwrotnie jak u Denona DCD3300, gdzie masa DACa nie była połaczona z masą obudowy, natomist był połaczony cały stopień wejściowy obróbki cyfrowej z lasera

[saczek_XTRM]

Szkoda że nie masz możliwości bezpośredniego porównania jednego z drugim, szkoda.

[marek-1969]

Temat ucichł a na allegro czeka na nowego nabywce całkem zdrowe Akai CD-79 ! Zycze szczęścia w licytowaniu ( to nie mój - sam delikatnie licytuje ...)
