I/V jak?

[Rambo]

SpectraLam trochę u mnie przekłamywał. Lepsze rezultaty były z RMAA, choć ten ostatni pomiar jest mniej efektowny. Dość dobre rezultaty osiągnąłem już na Audigy2ZS na laptopie. Karta ta jednak to jesszcze amatorstwo. Prawdziwy start zaczyna się z EMU. Ta to mierzy jak profesjonalne urządzenie. Cena powoduje, że najlepiej coś takiego pożyczać z pracy lub zakupić specjalnie do firmy ;). Pomiary wykazywały w niektórych układach znaczny poziom zniekształcen THD+N. Ciężko było dobić do zniekształceń układu oryginalnego. Szczególnie czułe na zniekształcenia były układy pasywnej konwersji oraz orginalny układ ze źle dobranym op ampem (ta słynna spadająca kotara).

[Mateusz_W]

polutowałem uklad na ad844, scalaki i plytka leżały z 0,5 roku w szufladzie i nabierały mocy. nie bawilem sie w ta dodatkowa stabilizacje, po prostu podałem napiecie z lm317/337 (+/-15V). +15 wystarczylo do wyregulowania 0V na wejsciu. testowałem na tda1541, bo licho nie śpi. pozniej wstawilem 1541a, po 20min znow wyregulowalem 0V na wejsciu, byla minimalna odchylka. gra fajnie, ciekawa barwa i jakby troche piszczaca ALE nie meczaca gora. jak bedzie okazja zobacze jak wygladaja pomiary. na wyjsciu dalem 33uF cerafine BP, rezystory zwykle metalizowane, reszta kondow to wyluty z pionnera.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[nca]

>Molibden





jaka wartość rezystora do konwersji biernej w pcm61p jest najlepsza według ciebie ?

[Molibden]

Około 750-900ohm zależnie od DACa (jego I_out).

[deTomaso]

>>Przypominam schemat i PCB do iV NA AD844



No właśnie. Może jest paru chętnych na PCB pod Ad844???



1. mad_z

2..

[Kurt]

>No może jednak ktoś się skusi...

>

1. mad_z (jeśli jeszcze aktualne)

2. deTomaso

3. Kurt 2 szt.

[Rambo]

Rambo - 2 szt

[Rambo]

żle zrobiłem wpis, teraz będzie ok

1. mad_z (jeśli jeszcze aktualne)

2. deTomaso

3. Kurt 2 szt.

4. Rambo 2 szt

[Dominicanos]

>1. mad_z (jeśli jeszcze aktualne)

>2. deTomaso

>3. Kurt 2 szt.

>4. Rambo 2 szt

>5. Dominicanos

[crossover64]

>1. mad_z (jeśli jeszcze aktualne)

>2. deTomaso

>3. Kurt 2 szt.

>4. Rambo 2 szt

>5. Dominicanos

>6. crossover64 2szt

[marcineks]

>1. mad_z (jeśli jeszcze aktualne)

>2. deTomaso

>3. Kurt 2 szt.

>4. Rambo 2 szt

>5. Dominicanos

>6. crossover64 2szt

>7. marcineks 2 szt.

[Rambo]

Panowie, myślę że nie ma co czekać na zwiększenie się listy. Trzeba zamawiać , bo układ gra i na mój gust jest to jeden z fajniejszych dźwiękowo układów I/V. Pytanie - czy ktoś z Was podejmie się złożenia zamówienia PCB?

[bodo_z]

A tak dokładnie to ile ma być tych pcb?

Nie każdy wpisał ilość Mu potrzebną :)

[Dominicanos]

>1. mad_z (jeśli jeszcze aktualne)

>2. deTomaso

>3. Kurt 2 szt.

>4. Rambo 2 szt

>5. Dominicanos 2szt

>6. crossover64 2szt

>7. marcineks 2 szt.

[Waldi_06]

1. mad_z (jeśli jeszcze aktualne)

2. deTomaso

3. Kurt 2 szt.

4. Rambo 2 szt

5. Dominicanos 2szt

6. crossover64 2szt

7. marcineks 2 szt.

8. Waldi_06 4 szt

[mad_z]

Rambo a orientujesz się może czy ten I/V jest także OK pod DAC inne niż TDA1541? Mam młyn ostatnio i nie mam czasu się przegryzać przez wątek i google....

Jeśli będę mógł to podpiąć pod inne DAC to biorę jak najbardziej 1-2 komplety pod stereło;)

[deTomaso]

1. mad_z (jeśli jeszcze aktualne)

2. deTomaso 2szt.

3. Kurt 2 szt.

4. Rambo 2 szt

5. Dominicanos 2szt

6. crossover64 2szt

7. marcineks 2 szt.

8. Waldi_06 4 szt

[Rambo]

podłączałem go tylko pod 2 x tda1541A, do innych dac`ów nie namawiam bo nie testowałem i nie wiem jak wyjdzie ...

[Rambo]

Bodo_z wstępnie zaproponował, że może zlecić wykonanie płytek. mad_z powinieneś więc określić czy jesteś chętny i ewentualnie na ile sztuk. Pozwoli to wówczas ustalić cenę pojedynczej płytki.

[mad_z]

Obecnie musze zrezygnowac.



1. deTomaso 2szt.

2. Kurt 2 szt.

3. Rambo 2 szt

4. Dominicanos 2szt

5. crossover64 2szt

6. marcineks 2 szt.

7. Waldi_06 4 szt

[Rambo]

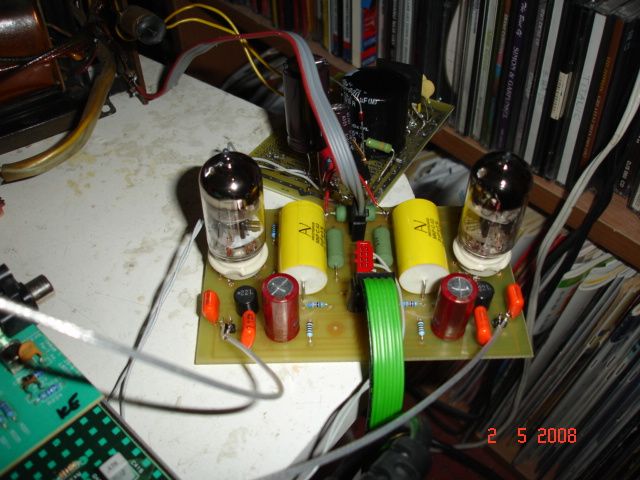

moja najnowsza końcówka do cd na lampkach 6c45p. Słyszałem, że to znakomite lampki i postanowiłem, że muszę spróbować. Gra wybornie. Zasilacz typowy - zenerki+ mosfet. Konwersja 36 omów do tda1541A. Wcześniej cdek mi słabo grał (oryginał arcam 5 alpha plus). Po dołączeniu kocówki lampowej i pominięciu op ampów lepiej chyba już nie chcę :) Polecam ten układ - pełny czad.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[buble_corp]

-> Rambo



Bardzo ciekawy pomysł, jakiego rozwiązania dokładnie używasz, schemat? Czy ma coś wspólnego z Lesha's DAC?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Rambo]

dokładnie z nowej wersji na tej stronie. nic nie zmieniałem poza zasilaczem (dałem zenerki na 235V a dalej to samo). efekt jest daleko lepszy od wcześniejszego układu SPPR na ecc88, 6n1p, 6n6p.

[Rambo]

ominąłem :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Mateusz_W]

chyba wytrawie płytke z ostatniego linku, pod 2x tda1541. 3x tl431, chyba sensownie zrobione? co w koncu obsadzac jako decoupling, jakies elektrolity 2,2uF?

[Rambo]

nie wiem skąd wziąłeś te 2u2. zastanów się jednak czy chcesz NOS...

[Mateusz_W]

NOS nie nos. Wepne sie za cxd1088. chodzi o wykonanie plytki, czy sensowne. wartosci nie wiem gdzie widzialem, nie w aya dac? w kazdym badz razie czy mozna tam wsadzic elektrolity?

[Rambo]

tak to można wpiąć .....:) w AYA były chyba 0,47uF BG NX. Zwróć uwagę co pisze Torben na stronie dac`a, że zrezygnował z BG NX 0,47uF spowrotem na rzecz polipropylenów 100nF.

[Rambo]

okazuje się, że dźwięk może być jeszcze lepszy. w tym miejscu ponownie uznanie dla odkrywcy ruskich zielonych kondów - lancastera! dołożyłem do kondensatorów wyjściowych 2 ruskie kondy zielony 2u2 k75-24 i teflona 0,1u. Dżwięk nabrał głębi i "szlachetności". Są to zmiany jak najbardzioej zauważalne! Było dobrze a teraz tak sobie myślę - mój dźwięk :)

[Kurt]

To moze ktos podejmie sie zamowienia na plyteczki pod Lesha DAC ?

Za mna tez od jakiegos czasu chodzi ten ukladzik...tylko ze lampy sa slabo dostepne...
