I/V jak?

[bodo_z]

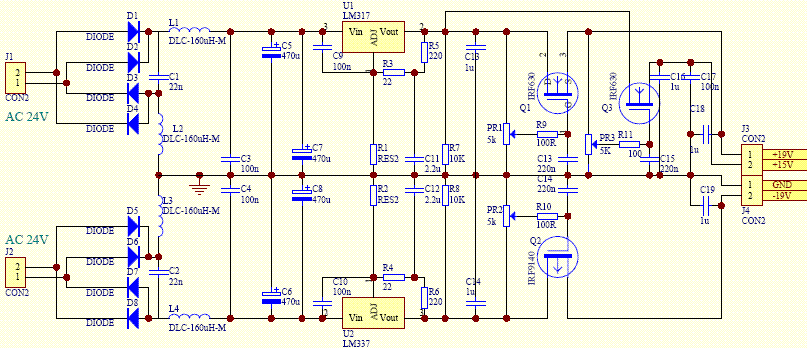

jeszcze schemacik niektóre elemęty są jeszcze do dobrania.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Molibden]

Pytanie było do Backa.

Chodzi o to że na jego schemacie przy niesymetrycznym zasilaniu na wejsciu będzie niezerowe napięcie.



>Bodo_z

Ciekawy schemat z tymi stabilizatorami,



czemu masz też dławiki na masie? Czy 100pF wystarczy - może powinno być np. 10-22nF, także po stronie AC mostków?

Czemu C1 i C2 sa podłączone do Adj stabilizatorów? Ile maja mieć R1, R2? Na wyjściu stabilizatorów nie ma też żadnych kondensatorów. C9 i C10 2.2uF wystarczy?

[Rambo]

gdyby to ode mnie zależało zapiąłbym bardziej na "krótko" do staba R3 i R5 a R1, c2, R7 - połączyłbym z masą jak najbliżej wyjścia i tu chyba taka "gwiazda" by była najbardziej pomocna.

[bodo_z]

Poniewaz cała wczorajsza robota odparowała z kompa bo nie nacisnołem zapicz i wyłączyłem kompa , to dziś umieszczam wersję poprawioną :o).

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[WSHODNI]

bodo_z chętnie zapiszę się na płytkę zasilacza

[Molibden]

Nie podobają mi się te dławiki na masie i małe pojemności filtrujące za stablilzatorami.

Na płytce możesz uniknąć zworek jeśli nieco przesuneisz Q1 i Q2 oraz poprowadzisz ścieżki do ich drenów szerszym łukiem.

[Molibden]

Teraz masz też R7 i R8 inaczej podłązone, one nie są w ukłądzie regulacji napięcia na stabilizatorach potrzebne?

[Foksik]

Fajny footprint pod PR-ki.

[nca]

pisze sie na 2 szt ,może lista>?

[bodo_z]

Spokojnie Narazie daje do oceny bo to 1 zasilacz tak stabilizowany ! moze trzeba jeszcze coś poprawić? Może ktoś zrobi próbny układ by nie było kichy? ;o).

[bodo_z]

Molibden

[Molibden]

To te rezystory obciażające dałbym ze 2k, bo pewnie chcesz mieć ze 20V na wyjściu stabów więc to będzie wtedy taki już sensowny prąd ~10mA. 1uF czy 2uF wiele nie odszumią, przy 1kHz mają impedancję 160-80ohm więc przydałoby się o jeden rząd więcej bo impedancja wyjściowa tych stabów jest powiedzmy 0.5ohm więc wiele się tam nie podzieli w takim układzie (i z R5, R6 220ohm też), ale jako prestalilizacja może być ok. Ten 220n przed bramką też bym zwiększył 10-100x, lub podniósł wartość R9-R11 do 1-3k.

[bodo_z]

Tyle czasu obrazek wiźśał na tapecie i nikt nie zaówazył na schemacie pomyłki przez co zabrakło 2 kondów na pcb , poprawkę już naniosłem i za parę minut pojawi się na w wątku , ze też wcześniej nie zaóważyłem ;o).

[bodo_z]

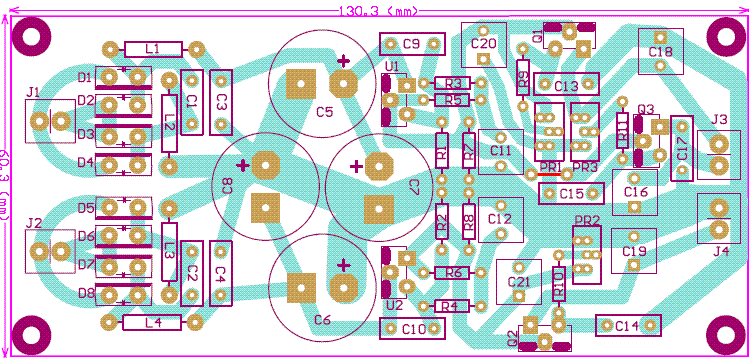

Poprawione , Molibden dzięki twoja sugestia pozwoliła upchać prakujące elemęty , i została tylko 1 zworka

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Rambo]

Układ odpalił i gra dobrze. Cały czas się zastanawiam jak to się ma do lampki ale za mało czasu było na porównania. Poza tym elementy lampki bardzo długo dobierałem żeby było tak jak założyłem że ma być. Jedno jest pewne - czuć "dokładność" tej metody konwersji w układzie Pedji Rogic. Reszta po porównaniach przez długi weekend ... a przeciwnik jest naprawdę pierwsza klasa - długo testowana i dobierana konwersja rezystorowa z buforem lampowym. Jedno jest pewne - podoba mi się skala osiągniętych efektów zarówno na tranzystorach jak i na lampce ... :)

[Rambo]

ps. przy okazji podziękowania dla Bodzia - płytka dobrze zaprojektowana i zrobiona. Projekt druku naprawdę pozwala osiągnąć wysokie parametry i nie ma żadnych trudności z montażem.

[Rambo]

Dzisiaj było krótkie porównanie dwóch układów. Lampka w moim systemi ma fajniejsze uderzenie basu. Ładniej on dla mnie brzmi, jest głębszy. Pozostałe rzeczy podobnie dobre, czyli przestrzeń, szczegóły. Układ tranzystorowy ma jednak zastępcze trafo o prądzie max 100mA, czyli praktycznie "kalkulatorowe" i pozostaje dobrać kond. wyjściowe pod system, ponieważ wsadziłem przypadkowe. Po tych zmianach można będzie porównać na poważnie.

[Rambo]

Kolega Bodo_z może zlecić wykonanie płytek do zasilacza. Proponuję utworzyć wstępną listę zainteresowanych nabyciem druków. Jeśli będzie wystarczająca ilość chętnych to Bodo_z złoży zamówienie.



1. Rambo - 1 szt.

[WSHODNI]

1. Rambo - 1 szt.

2 wshodni -1 szt

[dooomin]

1. Rambo - 1 szt.

2. wshodni -1 szt

3. dooomin - 1 szt.

[bartezzz]

1. Rambo - 1 szt.

2. wshodni -1 szt

3. dooomin - 1 szt.

4. bartezzz - 2szt.

[crossover64]

1. Rambo - 1 szt.

2. wshodni -1 szt

3. dooomin - 1 szt.

4. bartezzz - 2szt.

5. crossover64 - 2szt.

[nca]

1. Rambo - 1 szt.

2. wshodni -1 szt

3. dooomin - 1 szt.

4. bartezzz - 2szt.

5. crossover64 - 2szt.

6. nca 2 szt

[spawel]

w kwestii zasilacza, czy układ jest przetestowany wraz z ostatecznym wzorem płytki? czy są jakieś pomiary kompletnego układu, tętnienia, szumy?

pytam bo układ jest dość złożony i ciekaw jestem czy za tym idzie odpowiednia jakość

no i jak zwykle jakie propozycje elementów, czy zdążyliście zrobić jakieś testy porównawcze (soniczne) na różnych elementach?



co do samego układu i/v - tu pytanie zwłaszcza do Rambo, w jakim CD był odsłuchiwany?

jakie aspekty dźwięku uległy poprawie w stosunku do fabrycznych układów na opampach, względnie do układów na

opampach własnej konstrukcji bądź fabrycznych po modyfikacjach



pozdrawiam

[spawel]

tu jest coś w temacie, gość eksperymentuje z typami kondów na LM -ie i przedstawia pomiary, może znacie tę stronkę a jak nie to zajrzyjcie, może być pomocna przy doborze wartości w naszym układzie



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Rambo]

spawel - dokładnie odpowiem Ci prawdopodobnie jutro. Dzisiaj mogę powiedzieć, że w porówaniu do op ampów mam wrażenie, że dźwięk jest "czystszy" na średnicy i wysokich. Automatycznie powoduje to, że mam lepszą przestrzeń. Dokładniej wybrzmiewają instrumenty a jednocześnie nie ma śladu takiego wielkiego "przerysowania" jak nieraz występuje przy wymianie op ampów fabrycznych na "lepsze". Mówiłem wyżej, że muszę jeszcze powalczyć z basem i dopiero potem mogę pisać całość. Bas jest ale ja lubię jak jest inaczej podawany.

[Mateusz_W]

1. Rambo - 1 szt.

2. wshodni -1 szt

3. dooomin - 1 szt.

4. bartezzz - 2szt.

5. crossover64 - 2szt.

6. nca 2 szt

7. Mateusz_W - 1szt

[Rambo]

Spawel - a więc i bas jest dobry. Tak jak myślałem, była to sprawa dogrania. Od zasilacza mam dość długie kable - po ok 50 cm i trzeba było dograć kondensatory do zasilania na płytce I/V. Obecnie są panasy FC 1000uF bo HFZ nie weszły :). Przy "krótszym doprowadzeniu zasilania myślę, że mniejsza pojemnoś też będzie dobra. Tak więc, każdy musi indywidualnie pobawić się w dobór części. Pozostaje teraz dobrać kondensator wyjściowy.

[Mateusz_W]

moge wsadzić bc547b, zamiast c?

[Bacek]

Molibden,



Mogę spróbować też i tak jeden rezystor różnicy nie robi.



DAC taki jako pisałem w pierwszym poście PCM1702 (w sumie razy 2 ale przy testach tylko pojedynczy)
